От 20.01.2011

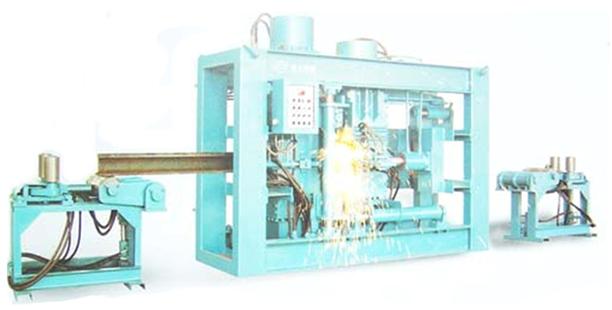

Машина для стыковой сварки рельс UN-200-2 (Китай)

Машина применима для сварки рельсов, а также стального профиля и тонких пластин.

Гидроэнергетическая система, ровный (устойчивый) ход с высокой точностью.

Гидравлический зажим, управляемый от PLC (программируемый логический контроллер) и штамповка-высадка, выравнивание, удаление выпуклости.

Особенности:

    Сварка рельсов площадью до 10000 мм² секции Время сварки каждого сварного стыка: 2 мин. Сварочный ток: 1000A Каркасная конструкция, жесткость, прочность Гидравлическая и серво система Процесс сварки рельса: зажим, центрирование, предварительный нагрев, штамповка-высадка, чистка сварочных швов Система управления качеством: управление качеством сварки, запись (отчет) процесса сварки. Главный трансформатор имеет водяное охлаждение Габаритные размеры: 3200×1400×2300 мм. Скорость сварки: более 40 мм/с. Вес сварочной машины: 7 т Вес шкафа управления: менее 450 кг

Технические характеристики

Ед. изм.

Значение

номинальная мощность

кВА

200

номинальный режим работы

%

50

первичное напряжение

В

420

номинальная частота

Гц

50

напряжение

3 фазы

вторичное напряжение

В

7.5

первичный непрерывный ток

А

168.36

вторичный непрерывный ток

KA

9.43
