1. 中前举翻转装配

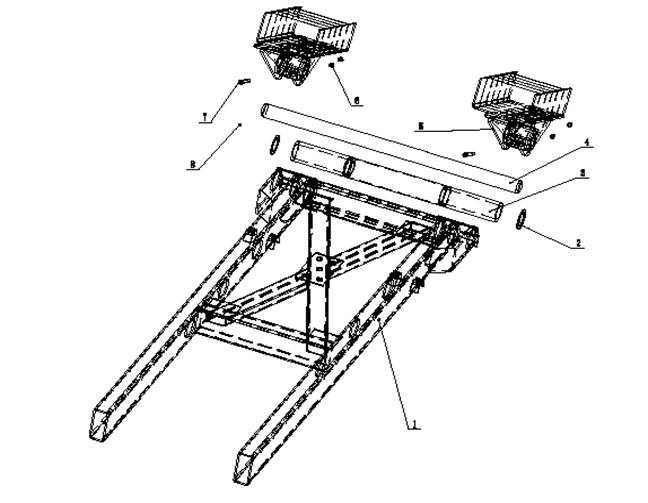

1. Установка переднего и среднего подъема

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	副车架总成	Вспомогательная рамка		1
2	ZS	挡圈	Борткольцо	4/Q235A	2
3	ZS	车厢翻转套总成	Трубка-штуцер в сборе		1
4	ZS	车箱支撑轴	Опорный вал	45＃	1
5	ZS	后翻支座总成	Кронштейн в сборе		2
6	Q340B16	1型六角螺母	Гайка		4
7	Q150B16160	六角头螺栓	Болт		2
8	ZS	车厢支撑轴衬套	Втулка	Стале-полимер	4

2. 小前举翻转座

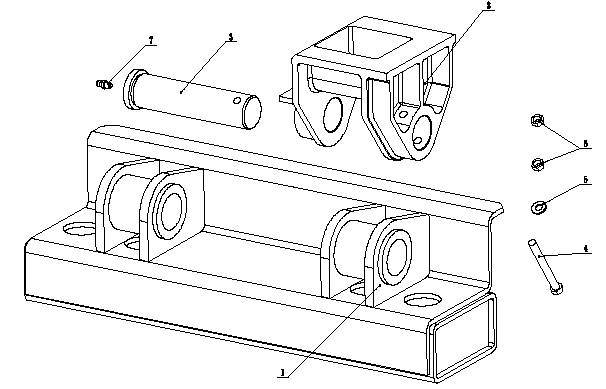

2. Кронштейн маленький для переднего подъема

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	翻转座	Башмак		2
2	ZS	后翻支座	Опора		2
3	ZS	车厢支撑轴	Вал для кузова		2
4	Q150B12120	六角头螺栓	Болт		2
5	Q40112	平垫圈	Шайба		2
6	Q340B12	1型六角螺母	Гайка		4
7	ZS	油杯	Масленка		2	JB/T-7940.2-1995

3．前板

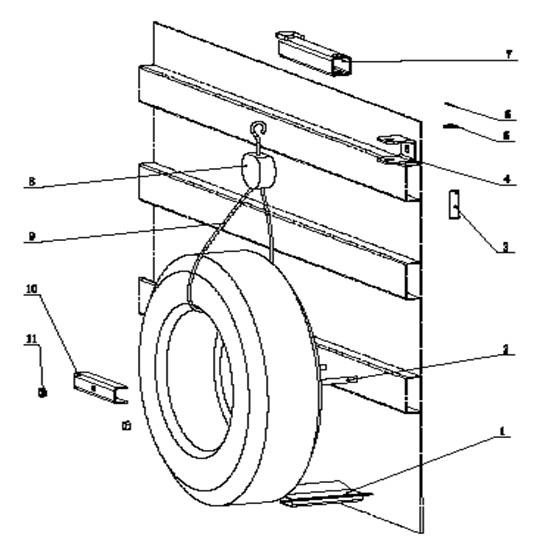

3. Передний борт кузова

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	备胎托架总成	Кронштейн запасной шины в сборе		1
2	Q151B24130	六角头螺栓	Болт		2	60mm
3	ZS	备胎架销轴	Палец		1
4	ZS	支架	Упорка		1
5	Q5005060	开口销	Шплинт		1
6	Q40130	平垫圈	Шайба		1
7	ZS	吊架总成	Люлька		1
8	ZS	手拉葫芦	Подъемник		1
9	ZS	吊胎绳总成	Трос		1
10	ZS	压梁	Прижим		1
11	Q341B24	1型六角螺母	Гайка		2

4．加热系统

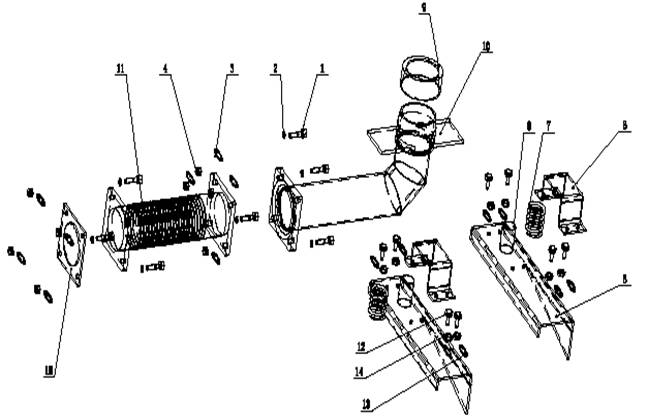

4. Система подогрева кузова

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	Q150B1065	六角头螺栓	Болт		8
2	Q40310	弹簧垫圈	Шайба		8
3	Q40110	平垫圈	Шайба		8
4	Q340B10	螺母	Гайка		8
5	ZS	横梁总成（左）	Поперечина левая		2
6	ZS	限位槽型梁	Балка		2
7	ZS	圆柱螺旋压缩弹簧	Пружина		2
8	ZS	限位管	Трубка		2
9	ZS	上进气管	Газопривод		1
10	ZS	下进气管总成	Газопривод		1
11	DZ	挠性软管	Гибкий шланг		1
12	Q150B0845	六角头螺栓	Болт		8
13	Q340B08	1型六角螺母	Гайка		8
14	Q40108	平垫圈	Шайба		8
15	ZS	石棉垫	прокладка		1

5．铰链座

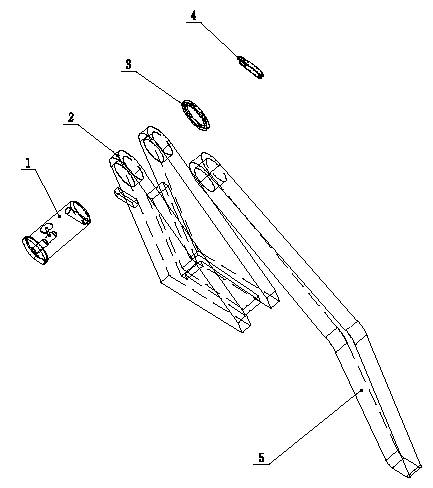

5. Кронштейн шарнира

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	后门上铰链销轴	Валик шарнира		1
2	ZS	支撑板	Опора		2
3	ZS	平垫圈	Шайба		1
4	Q5008080	开口销	Шплинт		1
5	ZS	后板上挂钩	Верхняя зацепа		1

6．平衡架

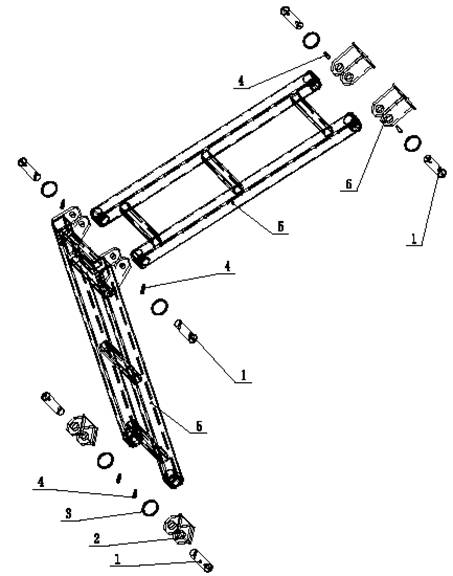

6. Эквилибратор

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	支撑销轴	Валик		6
2	ZS	支座总成	Опора в сборе		2
3	ZS	平垫圈	Шайба		6
4	Q5005060	开口销	Шплинт		6
5	ZS	平衡架总成	Эквилибратор в сборе		1
6	ZS	支座总成	Опора в сборе		2

7．车架连接

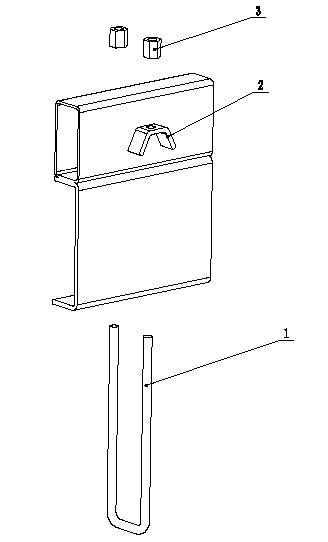

7. Соединение с рамой

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	U型螺栓	Стремянка		1
2	ZS	U型螺栓连接板	Соединительная плитка		2
3	Q363B20	六角加厚螺母	Гайка		2

8．限位架

8. Ограничитель

序号 П/п	图号 Обозначение	名称 Наименование	材料 Материал	数量 Кол-во	备注 При-ние
1	ZS	销轴	Палец		2
2	ZS	平垫圈	Шайба		2
3	Q5005060	开口销	Шплинт		2
4	ZS	限位架总成	Каркас в сборе		2
5	ZS	限位架支座总成	Кронштейн в сборе		1

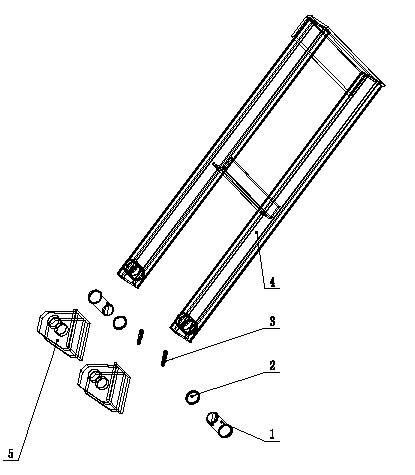

9．液压系统

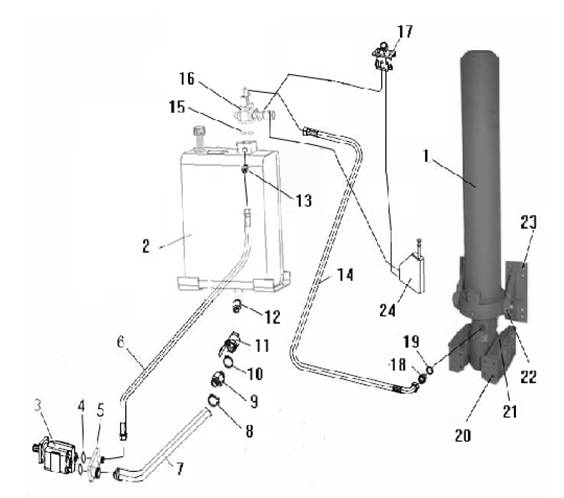

9. Гидросистема

序号 П/п	图号 Обозначение	名称 Наименование	数量 Кол-во
1	4TG-F172×5460W	欧力克多级液压缸	Гидроцилиндр	1
4TG-F152×4800W	Гидроцилиндр
2	U-120	油箱总成	Гидробак	1
U-80	Гидробак
3	KPQ-100	齿轮泵	Шестерёнчатый насос	1
4	φ25×2.4	O型密封圈	Кольцо уплотнительное	2
5	ZH	泵连接管座	Штуцер	1
6	M30×1.5 φ19Ⅱ×3M	油泵出油管总成	Выходной маслопровод в сборе	1
7	57×45 L=3.3M	油泵进油管总成	Входной маслопровод в сборе	1
8	JB/ZQ4440-86	胶管夹箍11/2	Хомут 11/2	2
9	27×2（JB984-77）	接头	Штуцер	1
10	φ27	组合密封圈	Кольцо уплотнительное	1
11		球阀	Шаровой клапан	1
12		内接头	Внутренний штуцер	1
13		直通接头	Штуцер	1
14	M30×1.5 φ19Ⅱ×1.5M	油缸进油管总成	Входной маслопровод в сборе	1
15	φ40×3.1	O型密封圈	Кольцо уплотнительное	2
16	ZHA	气控分配阀	Пневматический распределитель	1
17	A	气控阀总成	Пневмоклапан в сборе	1
18	3380SA	油缸接头	Штуцер	1
19		组合垫圈	Шайба	1
20	A	油缸下支座	Нижний кронштейн	2
21	G 1/8	弯头滑油嘴	Масленка	2
22	3380SA/2	油缸上支座	Верхний кронштейн	2
23	8×1.25	直头滑油嘴	Масленка	2
24	3380SA	限位阀总成	Ограничительный клапан	1
