Шнековый обезвоживатель осадка AMCON inc

Шнековый обезвоживатель осадка AMCON inc.

1.  Шнековый обезвоживатель предназначен для обезвоживания любых видов осадка образовавшихся в процессе очистки сточных вод - хозяйственно-бытовых, промышленных, сельскохозяйственных и др. Эффективно может применяться при обезвоживании озерных илов (сапропелей) естественной влажности непосредственно в компактных процессах и технологиях без сооружения отстойников и карт намыва.

2.  Установка предназначена для обезвоживания осадков с концентрацией взвешенных частиц от 2000 мг/л до 35000 мг/л. Обезвоженный осадок имеет влажность 81% и меньше.

3.  Установка имеет встроенную зону сгущения, что предотвращает необходимость дополнительного оборудования для сгущения осадка (илоуплотнитель) и позволяет обезвоживать осадок с низкой концентрацией взвешенных частиц (от 2000 мг/л).

4.  Обезвоживающий барабан поставляется в комплекте с вспомогательным оборудованием и имеет очень компактный дизайн.

5.  Обезвоживатель имеет конструкцию, которая предотвращает засорение барабана, таким образом, отпадает потребность в больших объемах промывной воды. Для промывки барабана необходимо очень малое количество воды.

6.  Обезвоживатель не имеет высоконагружных и высокооборотистых узлов, поэтому щумовой фон практически отсутствует.

7.  Установка потребляет на порядок меньше электроэнергии, чем какие либо другие системы обезвоживания.

8.  Установка работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала.

Конструкция

Обезвоживающий барабан состоит из шнека, вращающегося с постоянной скоростью между фиксированными кольцами, движущимися кольцами и зазорами. Шнек толкает края движущихся колец обезвоживателя, что приводит к постоянному движению между зазорами и таким образом предотвращает засоры.

Принцип обезвоживания

После обработки флокулянтом, осадок подается в обезвоживающий барабан. В процессе обезвоживания фильтрат вытекает из зазоров между кольцами. Ширина зазоров уменьшается в направлении выхода кека, от 0,5мм в зоне сгущения до 0,3мм в зоне обезвоживания и в конце до 0,15 мм. Шаг витков шнека так же уменьшается, создавая давление в зоне обезвоживания, в то время как объем уменьшается. На конце шнека установлена прижимная пластина, которая регулирует внутреннее давление в барабане.

Сравнительная таблица обезвоживающих установок

Характеристики	Дисковый обезвоживатель	Ленточный пресс	Центрифуга
Обезвоживание низких концентраций	Возможно	Невозможно	Невозможно
Илоуплотнитель	Не обязательно	Обязательно	Обязательно
Место для инсталляции	Небольшое	Большое	Большое
Потребляемая мощность	Низкая	Высокая	Высокая
Промывочная вода	Очень мало	Очень много	Мало
Шум	Очень низкий	Высокий	Высокий
Вибрация	Очень маленькая	Большая	Большая
Обслуживание	Простое	Сложное	Сложное
Стоимость обслуживания	Дешевое	Дорогое	Дорогое

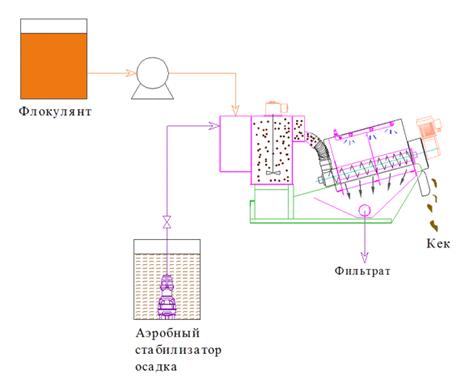

Схема обезвоживания

Осадок автоматически подается на обезвоживание с помощью встроенного таймера в установке в отделение для обработки флокулянтом. После обработки осадок направляется в обезвоживающий барабан. В процессе обезвоживания образуется кек (сбрасывается в контейнер) и фильтрат (направляется в голову очистных сооружений).

Спецификация

Тип	Производительность	Шнек	A	B	C	Потребляемая мощность, кВт	Вес, кг
Концентрация мг/л	Концентрация мг/л
ES-70	1 кг с. в./час ~0,5 м3/час	1-3 кг с. в./час 0,5~0,3 м3/час	ø 70х1	1270	400	788	0,1	65
ES-101	2-3 кг с. в./час 0,75~1,5 м3/час	3-5 кг с. в./час 0,15~0,5 м3/час	ø 100х1	1840	675	1140	0,25	200
ES-131	4-5 кг с. в./час 1,0~2,5 м3/час	6-9 кг с. в./час 0,17~1,5 м3/час	ø 130х1	1840	675	1140	0,3	220
ES-132	8-10 кг с. в./час 2,0~5,0 м3/час	12-18 кг с. в./час 0,34~3,0 м3/час	ø 130х2	200	795	1140	0,4	300
ES-202	12-18 кг с. в./час 3,0~9,0 м3/час	18-30 кг с. в./час 0,86~3,0 м3/час	ø 200х3	2565	990	1450	0,8	750
ES-301	18-27 кг с. в./час 4,5~13,5 м3/час	36-50 кг с. в./час 1,5~6,0 м3/час	ø 300х1	3295	995	1850	0,8	750
ES-302	36-54 кг с. в./час 9,0~27,0 м3/час	72-100 кг с. в./час 3,0~12,0 м3/час	ø 300х2	3695	1395	1850	1,2	1200
ES-303	54-81 кг с. в./час 13,5~40,5 м3/час	108-150 кг с. в./час 4,5~18,0 м3/час	ø 300х3	3695	1610	1850	1,6	1700

Выше приведенные цифры, величины относительные. Производительность меняется в зависимости от вида осадка. Технические параметры могут быть изменены. Запрашивайте последние технические данные для вашего проекта. с. в. - сухое вещество.

При использовании оборудования для обезвоживания озерного ила (сапропеля естественной влажности) с обработкой флокулянтом достигается W = 75-78%, что позволяет применять данный вид установок в комплексных схемах обезвоживания. Использование оборудования самостоятельно – не рекомендуется.

Центр по сапропелю разрабатывает технологические схемы рационального использования оборудования в проектах подготовки сапропелей к переработке и отмечает его эффективную работу при разработке коллоидного сырья.

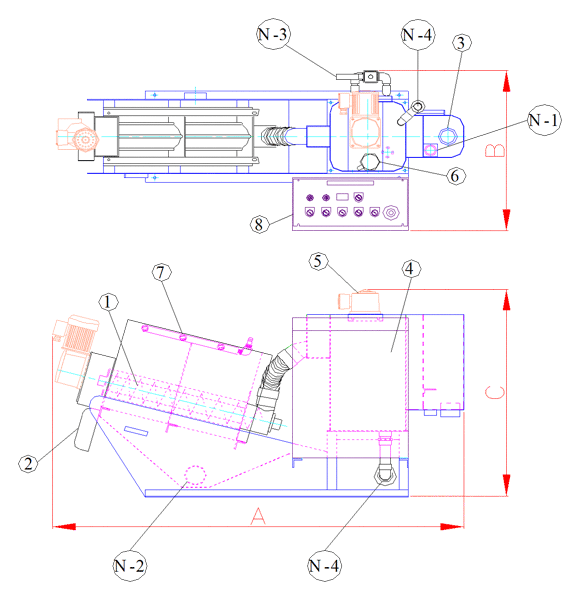

1	Дисковый барабан	N-1	Вход осадка
2	Выход кека	N-2	Выход фильтрата
3	Регулятор уровня воды	N-3	Подключение воды
4	Камера обработки флокулянтом	N-4	Ввод флокулянта
5	Мотор мешалки	N-5	Опорожнение
6	Датчик уровня воды
7	Форсунка промывки
8	Панель управления

Поставляется при заполнении Опросного листа или по подготовленной технологии процесса (проекту). Центр оказывает содействие и выполняет работы по проектированию производств с данным видом оборудования.

Точную стоимость на момент обращения спрашивайте в офисе продаж
