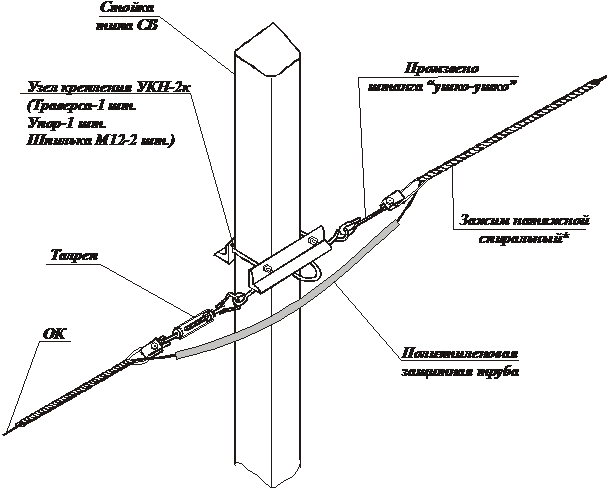

Схема натяжного крепления самонесущего диэлектрического оптического кабеля на ж/б стойке типа СВ

№

п. п.

Наименование, тип

Ед. изм

Кол-во

Вес, кг

Ед.

Общ.

1.

Узел крепления УКН-2к

к-т

1

4

4

2.

Промзвено (штанга "ушко-ушко")

шт.

1

1,1

1,1

3.

Талреп Т-10-01

шт.

1

0,7

0,7

4.

Зажим натяжной спиральный*

к-т

2

*

*

5.

Труба ПНД-25

м

1

0,1

0,1

Примечание:

1.* Данные определяются проектом.

2. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK)

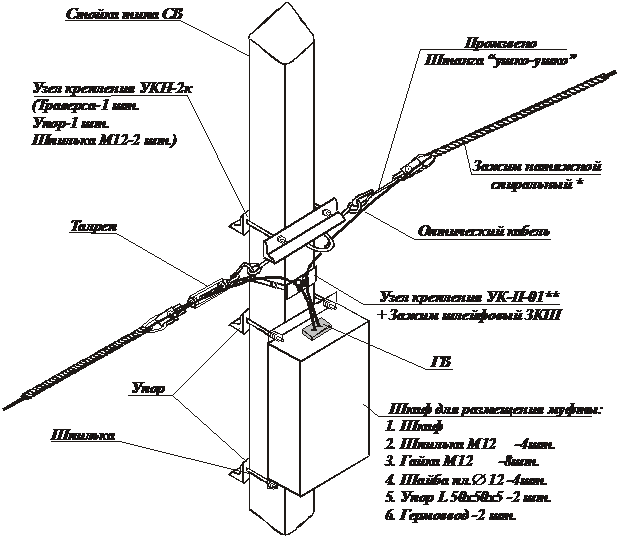

Схема натяжного крепления самонесущего диэлектрического
оптического кабеля на ж/б стойке типа СВ

№

п. п.

Наименование, тип

Ед. изм

Кол-во

Вес, кг

Ед.

Общ.

1.

Узел крепления УКН-2к

к-т

1

4

4

2.

Узел крепления УК-П-01**

шт.

1

0,25

0,25

3.

Штанга "ушко-ушко"

шт.

1

1,1

1,1

4.

Талреп Т-10-01

шт.

1

0,7

0,7

5.

Зажим натяжной спиральный*

к-т

2

*

*

6.

Зажим шлейфовый ЗКШ*

к-т

1

*

*

7.

Хомут ленточный (1,5 м х 1 + 1 замок)

к-т

1

0,2

0,2

8.

Шкаф ШРМ

к-т

1

41

41

Примечание:

1.* Данные определяются проектом.

2.** Узел используется без рым-болта.

3. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK).

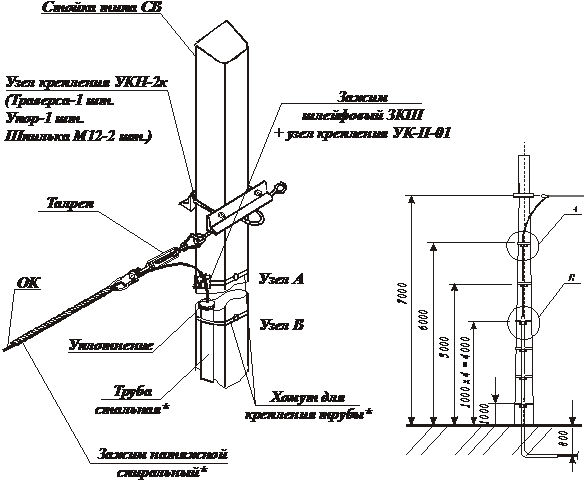

Схема натяжного крепления самонесущего диэлектрического оптического кабеля на концевой ж/б стойке типа СВ

№

п. п.

Наименование, тип

Ед. изм

Кол-во

Вес, кг

Ед.

Общ.

1.

Узел крепления УКН-2к

к-т

1

4

4

2.

Узел крепления УК-П-01**

шт.

2

0,25

0,5

3.

Талреп Т-10-01

шт.

1

0,7

0,7

4.

Зажим натяжной спиральный*

к-т

1

*

*

5.

Зажим шлейфовый ЗКШ*

к-т

2

*

*

6.

Хомут ленточный (1,5 мх1 + 1 замок)

к-т

6

0,2

1,2

7.

Труба стальная*

м

*

*

*

Примечание:

1.* Данные определяются проектом.

2.** Узел используется без рым-болта.

3. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK).

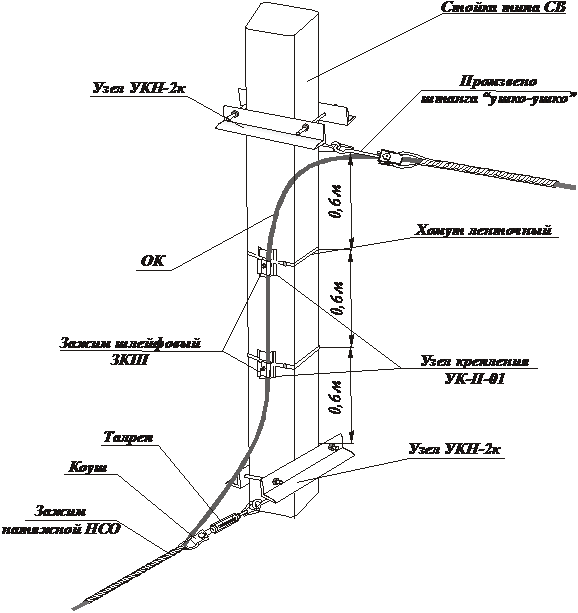

Схема разноуровнего натяжного крепления диэлектрического оптического кабеля на ж/б стойке типа СВ

№

п. п.

Наименование, тип

Ед. изм

Кол-во

Вес, кг

Ед.

Общ.

1.

Узел крепления УКН-2к

к-т

2

4

8

2.

Талреп Т-10-01

шт.

1

0,7

0,7

3.

Штанга "ушко-ушко"

шт.

1

1,1

1,1

4.

Зажим натяжной спиральный*

к-т

2

*

*

5.

Зажим шлейфовый ЗКШ*

к-т

2

*

*

6.

Хомут ленточный (1,5 м х 1 + 1 замок)

к-т

2*

0,2

0,4

7.

Узел крепления УК-П-01**

шт.

2*

0,25

0,5

Примечание:

1.* Данные определяются проектом.

2.** Узел используется без рым-болта.

3. Длина кабеля в шлейфе должна обеспечивать допустимый радиус изгиба кабеля в каждой точке шлейфа (Rдоп. изг. > 20d OK).
