Руководство пользователя ALTO PBM 4

Руководство пользователя

ALTO PBM 4

Содержание

1. Вступление ……………………………………………………………………….. 3

2. Особенности ……………………………………………………………………… 3

3. Быстрый старт ……………………………………………………………………. 4

4. Элементы управления

4.1 Моно вход канала …………………………………………………………... 6

4.2 Переключатель фантомного питания +15 В …………………………… 6

4.3 Регулятор уровня …………………………………………………………… 6

4.4 Регулятор уровня эффекта или посыла канала ………………………. 6

4.5 Эквалайзер канала ………………………………………………………… 6

4.6 Вход записывающего устройства ………………………………………... 6

4.7 Выход записывающего устройства ……………………………………… 6

4.8 Графический мастер-эквалайзер ………………………………………... 7

4.9 Регулятор выходного уровня сигнала …………………………………... 7

4.10 Светодиодный индикатор выходного уровня сигнала ………………. 7

4.11 Светодиодный индикатор включения питания ………………………... 7

4.12 Выход усилителя мощности ……………………………………………… 7

4.13 Мониторный выход …………………………………………………………. 7

4.14 Регулятор уровня монитора ………………………………………………. 7

4.15 Гнездо ножного переключателя

4.16 Возврат с процессора эффектов

4.17 Посыл на процессор эффектов

4.18 Секция процессора цифровых эффектов

4.19 Задняя панель

5. Инсталляция и подключение.

5.1 Распайка аудиокабелей

6. Лист пресетов процессора эффектов

7. Технические характеристики

8. Блок-диаграмма

1.  Вступление

Большое спасибо, за то что вы сделали выбор в пользу продукта компании ALTO, а именно ALTO PBM 4. ALTO PBM 4 это профессиональный мониторный усилитель с технологиями цифрового усиления сигнала. Вы можете быть уверены в натуральном, открытом звуке, достаточном для реального покрытия маленьких помещений, студий при стационарной инсталляции.

К особенностям PBM4 относятся четыре микрофонных/линейных входа с малошумящими микрофонными предусилителями и фантомным питанием +15 В,

двухполосным эквалайзером, посылом и регулятором уровня на каждом канале. К общим органам управления относятся: посыл и возврат с процессора эффектов, мастер-регулятор уровня, мониторный выход, вход и выход на записывающее устройство, графический мастер-эквалайзер, 16-ти пресетный цифровой процессор эффектов.

2.  Особенности

PBM4 представляет собой профессиональное устройство со следующими особенностями:

- усилитель с применением цифровых технологий предоставляющий прекрасный динамически точный звук

- 7-полосный графический мастер-эквалайзер

- 4 микрофонных/линейных входа с балансными XLR и небалансными TRS разъемами

- малошумящие микрофонные предусилители на дискретных элементах с фантомным питанием +15 В

- двухполосный эквалайзер на моновходах

- восемь входных каналов (всего) с регуляторами уровня

- встроенный 16-ти пресетный цифровой процессор эффектов

- посыл и возврат с процессора эффектов

- общую выходную мощность 150 Вт на 8 Ом по стандарту AES

3.  Быстрый старт

3.1 Пожалуйста убедитесь, что напряжение в сети в вашей стране соответствует указанному на задней панели прибора. Подключите PBM4 к сети переменного тока.

3.2 Убедитесь, что выключатель питания находится в положении OFF, если нет, то переведите его в это положение.

3.3 Подключите акустические системы общим сопротивлением не менее 4 Ом к разъемам POWER AMRLIFIER OUTPUT вашего РВМ4.

3.4 Подключение показано на рисунке ниже.

3.5 Все коммутационные работы производите при выключенном напряжении питания.

3.6 Не протирайте ваш PBM4 жидкостями на основе растворителей и сольвентов.

4. Элементы управления

4.1 Входные моно каналы [1]

Каналы с СH1 по СН4 снабжены балансными

XLR и небалансными 1/4"” TSR разъемами, малошумящими микрофонными предусилителями и фантомным питанием +15 В, двухполосным эквалайзером, посылом FX/AUX1 и регулятором уровня на каждом канале,

Примечание: Не подключайте несимметричные микрофоны (дешевые караоке и т. п.) к XLR разъемам во избежании возникновения неполадок.

4.2 Переключатель фантомного питания +15 В [2]

Фантомное питание может быть активизировано сразу на всех моно входа с 1 по 4 переключателем[2].

Примечание: Не используйте динамические микрофоны при включенном фантомном питании

4.3 Регулятор уровня канала [3]

Осуществляет регулировку уровня канала.

Диапазон регулировки - ∞ до +10 дБ

.4 Регулятор уровня эффекта или посыла канала [4]

Этот регулятор работает в конфигурации пост-фейдер и отправляет сигнал на внешний процессор эффектов или на встроенный в PBM4

4.5 Эквалайзер канала

Ваш PBM4 оснащен 2-полосным эквалайзером с регулировкой низких и верхних частот в диапазоне +/-15 дБ

Высокие [5], Низкие [6]

4.6 Вход записывающего устройства [7]

Ваш РВМ4 оснащен двумя PCA разъемами для подключения любого записывающего устройств-

кассетной деки, DAT или CD рекордера.

4.7 Выход записывающего устройства [8]

Оснащен двумя PCA разъемами для подключения любого записывающего устройства -

кассетной деки, DAT или CD рекордера.

4.8 Графический мастер-эквалайзер [9]

Ваш РВМ4 имеет на борту графический эквалайзер с 7-ю фейдерами контроля регулировки частот с дискретностью 63, 160, 400 Гц и 1, 2,5, 6.3, 16 кГц

в диапазоне +/- 15 дБ

4.9 Мастер-регулятор выходного уровня [10]

Осуществляет регулировку выходного уровня в MAIN-секции вашего PBM4.

4.10 Светодиодный индикатор выходного уровня [11]

4-сегментный LED-индикатор для контроля выходного уровня.

4.11 Светодиодный индикатор включения питания [12]

LED-индикатор показывает наличии питания вашего РВМ4 , связан с переключателем питания [23].

4.12 Выход усилителя мощности [13]

Два 1/4” TRS разъема для подключения акустических систем.

4.13 Мониторный выход [14]

1/4” TRS разъем для мониторинга сигнала.

4.14 Регулятор мониторного выхода [15]

Осуществляет регулировку выходного уровня мониторинга.

4.15 Вход ножного переключателя [16]

1/4” TRS разъем для подключения ножной педали управления включением и отключением процессора эффектов.

4.16 Возврат с процессора эффектов [17]

1/4” TRS разъем для подключения возврата сигнала с внешнего процессора эффектов.

4.17 Посыл на процессор эффектов [18]

1/4” TRS разъем для подключения сигнала посыла на внешний процессор эффектов.

4.18 Секция цифрового процессора эффектов

- Пресеты [19]

Выбираются ротоционным переключателем. Доступны следующие эффекты:

WARM HALL, BRIGHT HALL, WARM ROOM, BRIGHT ROOM, VOCAL 1, VOCAL 2,VOCAL 3, PLATE, STEREO DELAY 1, STEREO DELAY 2, REV+DELAY 1, REV+DELAY 2, REV+DELAY 3, REV+DELAY 4, REV+CHORUS1 и REV+CHORUS 2.

- Регулятор уровня эффекта [20]

Контролирует громкость эффекта по отношению к чистому сигналу.

- Глушение процессора эффектов [21]

Кнопка отключения процессора эффектов

- Индикатор перегрузки/глушения процессора эффектов [22]

LED-индикатор перегрузки/глушения процессора эффектов.

4.19 Задняя панель

- Переключатель ON/OFF [23]

Служит для подачи напряжения питания на ваш PBM4.

- Держатель предохранителя 2 А и сетевой кабель [24]

5. Инсталляция и подключение.

Хорошо, вы изучили все пункты инструкции, касающиеся устройства и управления вашим PBM4. При подключении обратите внимание на уровни и сопротивление нагрузки ваших источников сигнала чтобы избежать искажений, приводящих к потере качественного звука.

Выполните следующие шаги:

- уберите на «О» все регуляторы уровня каналов и мастер-секции

- при использовании конденсаторных микрофонов включите фантомное питание

+15 В или отключите, если применяете динамические

- установите уровень монитора не более 50 %

- установите регуляторы канальных эквалайзеров в среднее положение

- следите за тем, чтобы индикатор выходного уровня не активизировал красный

светодиод, для чего контролируйте общий уровень микса регулятором MAIN MIX

LEVEL.

5.1 Распайка аудиокабелей

6. Лист пресетов процессора эффектов

N	Пресет	Описание	Параметры
1	WARM HALL	Симуляция небольшого акустичекого пространства	Время реверберации = 360 мс, предэлей=45 мс
2	BRIGHT HALL	Симуляция большого акустичекого пространства	Время реверберации = 290 мс, предэлей=23 мс
3	WARM ROOM	Симуляция небольшого акустичекого пространства	Время реверберации = 210 мс, предэлей=45 мс
4	BRIGHT ROOM	Симуляция комнаты с многими ранними отражениями	Время реверберации = 210 мс, предэлей=23 мс
5	VOCAL 1	Симуляция комнаты и дэлей с большой задержкой	Время реверберации = 450 мс
6	VOCAL 2	Симуляция комнаты и дэлей с малой задержкой	Время реверберации = 240 мс, предэлей=25 мс
7	VOCAL 3	Симуляция небольшого пространства и дэлей	Время реверберации = 100 мс, предэлей=114 мс
8	PLATE	Симуляция классического пластинного ревербератора	Время реверберации = 290 мс, предэлей=10 мс
9	STEREO DELAY 1	Классический дэлей (эхо)	Время задержки = 352 мс
10	STEREO DELAY 2	Классический дэлей (эхо)	Время задержки = 238 мс
11	REV+DELAY 1	Смесь дэлей и ROOM эффекта	Время задержки = 326 мс, время реверб.=290 мс
12	REV+DELAY 2	Смесь дэлей и ROOM эффекта	Время задержки = 211 мс, время реверб.=240 мс
13	REV+DELAY 3	Смесь дэлей и ROOM эффекта	Время задержки = 375 мс, время реверб.=210 мс
14	REV+DELAY 4	Смесь дэлей и ROOM эффекта	Время задержки = 277 мс, время реверб.=150 мс
15	REV+CHORUS 1	Смесь реверберации и эффекта хорус	Время реверберации = 290 мс, частота 3,67 Гц
16	REV+CHORUS 2	Смесь реверберации и эффекта хорус	Время реверберации = 150 мс, частота 3,02 Гц

7. Технические характеристики

Входные каналы	Микрофонный вход	Балансный, на дискретных элементах
Частотный диапазон	10 Гц - 55 кГц, +/- 3 дБ
Чувствительность (усиление)	30 дБ
Отношение сигнал/шум	> 94 дБ
Линейный вход	Балансный
Частотный диапазон	10 Гц - 55 кГц, +/- 3 дБ
Искажения	0,05 % на 1 кГц
Чувствительность (усиление)	10 дБ
Сопротивление	Микрофонный вход	1,4 кОм
Канал возврата	2,5 кОм
Все другие входы	10 кОм
Выход записывающего устройства	1 кОм
Все другие выходы	120 Ом
Эквалайзеры	Высокие	+/- 15 дБ на 12 кГц
Низкие	+/- 15 дБ на 80 Гц
Секция цифрового процессора эффектов	Частота дискретизации	24 Бита
Разрешении процессора	24 Бита
Типы эффектов	HALL, ROOM, VOCAL, PLATE, STEREO DELAY
REV+DELAY, REV+CHORUS
Количество пресетов	16
Контроль	16-позиционный селектор
Переключатель глушения с LED
Cекция усилителя мощности	Выходная мощность	150 Вт на 8 Ом
Частотный диапазон	25 Гц-20 кГц
Выходное сопротивление	8 Ом
Источник питания	Напряжение сети	210-240 В
Потребляемая мощность	260 Вт
Предохранитель	2 А
Габариты и вес	Размеры ДхШхВ	216,5 х 143,5 х 152,5 мм
Масса нетто	9,5 кг
Масса брутто	11,34 кг

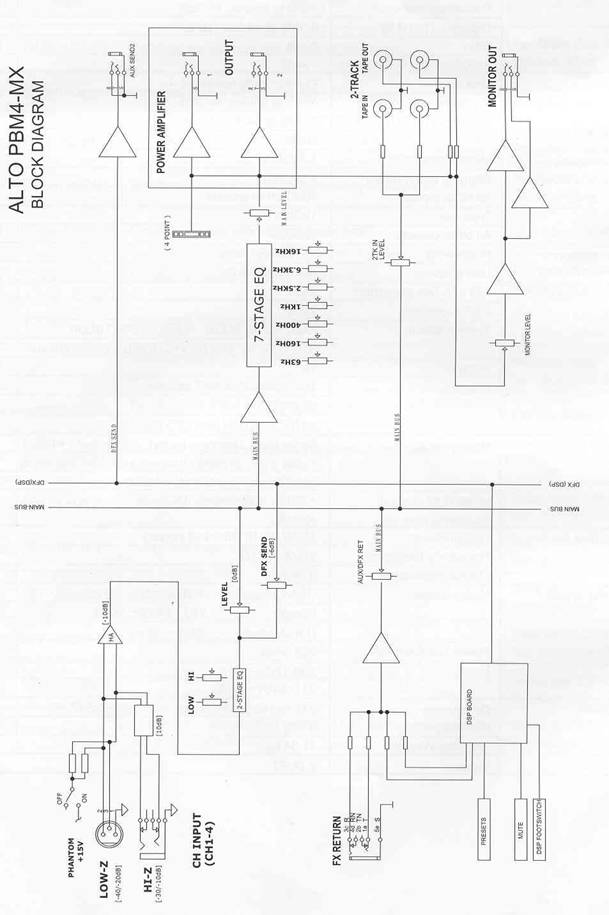

8. Блок-диаграмма
