Программа «Контроль качества цементирования»

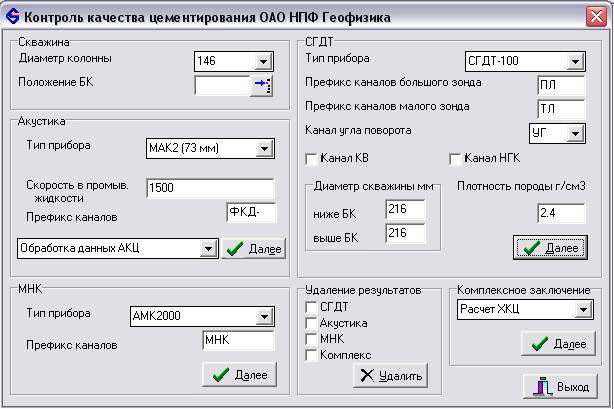

На рисунке показан вид главного окна программы для работы в системе «Прайм».

Рис.1 Главное окно программы «Контроль качества цементирования»


Здесь представлены следующие возможности:

- Обработка данных акустики (приборы МАК-2, МАК-4, МАК-9) - входной информацией является файл волновых картин (ВК), зарегистрированный трехэлементным зондом.   Формат данных регистрации двумерных кривых может быть любым, поддерживаемым системой Прайм. Программа обработки не зависит от того, из какого формата загружены на планшет двумерные кривые.

  Выходными данными являются две индексные кривые качества цементирования затрубного пространства, характеризующие состояние контакта тампонажного материала с обсадной колонной и породой. Данные кривые представлены на планшете с указанием сокращенного названия и масштабов. Для оперативной визуальной оценки состояния характера сцепления кривые на планшете представлены в виде цветовых колонок по следующим градациям:

·  1 - сплошной контакт

·  2 - частичный контакт

·  3 - неопределенный контакт

·  4 - отсутствует контакт

  Также рассчитываются динамические и кинематические параметры акустического цементомера:

·  время прихода второго вступления, регистрируемое малым и большим зондами (T1k, T2k);

·  амплитуды (логарифмические декременты затухания), регистрируемые малым и большим зондами (d1k, d2k);

·  интервальное время (dT);

·  коэффициент затухания акустического сигнала (alfak).

- Обработка данных МНК (приборы АМК2000, ВАРТА) - программный модуль обработки данных измерений многозондового нейтронного каротажа МНК входит в состав программного комплекса обработки данных аппаратурно-методического комплекса АМК-2000 и ВАРТА. Он предназначен для оценки пористости горных пород и объемного водосодержания среды в затрубном кольцевом пространстве обсаженной скважины в интервале исследования эксплуатационной колонны.

Входными данными, участвующими в обработке являются две кривые, зарегистрированные зондами 25 см («МНК2») , 40 см («МНК3»). Однако в планшет вставляются все четыре кривые, зарегистрированные скважинным модулем МНК. Кривая, зарегистрированная зондом 15 см, является справочной для визуальной оценки однородности водосодержания жидкости в колонне.

Входными параметрами при эталонировании являются

1.  Номинальное водосодержание цемента, в усл. ед. (по умолчанию 0.5 у. е.)

2.  Номинальная пористость породы, в усл. ед. (по умолчанию 0.1 у. е.)

В качестве входных параметров при расчетах цены условной единицы для детекторов зондов следует задавать значение пористости и водосодержания в опорном пласте.

Результатом работы программного модуля обработки данных скважинного модуля МНК является следующие кривые:

1.  Объемное водосодержание среды в заколонном пространстве(«Wz»);

2.  Пористость горных пород («Kp»).

- Обработка данных СГДТ (приборы СГДТ-100(8-4), СГДТ-100(8-1), СГДТ-М, СГДТ-М (по огибающим), СГДТ-СВ, СГДТ-Т, СГДТ-НВ, СГДТ-СК, СГДТ-3, ЦМ-3-4, ЦМ-4, ЦМ-8-10, ЦМ-8-12, ЦМ-8-16) - входными данными являются следующие кривые, зарегистрированные гамма-гамма цементомером:

1.  Показания детекторов большого зонда (имп/мин);

2.  Показания детекторов малого зонда (имп/мин);

3.  Показания датчика угла поворота прибора вокруг собственной оси относительно апсидальной плоскости (град.);

4.  Показания датчика угла вращения (град).

Дополнительной входной информацией, необязательной, но рекомендуемой, являются:

1.  Диаметр колонны;

2.  Диаметр скважины или кавернограмма (КВ, м);

3.  Плотность породы или кривая нейтронного гамма каротажа (НГК, у. е.);

4.  Диаметр кондуктора (при его наличие в колонне) и положение башмака кондуктора;

5.  Количество закачиваемого цемента и его плотность;

6.  Толщина труб.

Наличие на планшете кавернограммы позволяет внести корректировку, связанную с влиянием на показания наличия каверн в исследуемом интервале.

Результатом работы программного модуля обработки данных гамма-гамма цементомера являются:

1.  Развертка (цветовая матрица) распределения плотности цементного камня в затрубном пространстве;

2.  Развертка толщины стенки колонны;

3.  Интегральные показатели плотности и толщины;

4.  Эксцентриситет колонны;

5.  Селективные значения плотности;

6.  Селективный минимальный показатель плотности.

Селективная минимальная плотность показывает плотность цемента, интегральная плотность – плотность затрубного пространства.

Эти данные позволяют оценить качество цементирования, а так же выделить локальные дефекты в цементном камне и колонне с определением их положения относительно апсидальной плоскости в данной точке.

- Выдача комплексного заключения - программный модуль комплексной обработки данных предназначен для классификации дефектов цементного кольца в затрубном пространстве и количественной оценки их размеров. Характеристика дефектов дается на основе результатов интерпретации данных скважинных модулей СГДТ-100, МНК и МАК-9 или СГДТ-М и МАК-2, что позволит прогнозировать состояние цементного камня в заколонном пространстве исследуемых интервалов.

Не подлежат интерпретации интервалы скважины с загазированнной промывочной жидкостью, в которой наблюдается аномальное поглощение упругих волн, а так же интервалах, в которых разность между плотностью тампонажного раствора и промывочной жидкости составляет менее 0.3 г/см3.

Входные параметры для комплексной обработки модуля АМК2000 (СГДТ-100, МНК, МАК-9), модуля ВАРТА (СГДТ-М, МАК-9) и модулей (СГДТ-М, МАК-2):

1.  Селективные плотности цемента

2.  Интегральная плотность цемента

3.  Эксцентриситет колонны

4.  Объемное водосодержание (для модуля АМК2000, по умолчанию 0.5 у. е.)

5.  Коэффициент затухания

6.  Контакт цементного камня с колонной

7.  Контакт цементного камня с породой

Результатом работы программного модуля обработки данных АМК2000 (СГДТ100 – МАК - МНК) и (СГДТ-М – МАК) является цветовое отображение на планшете характеристик состояния цементного кольца.

- Удаления всех результатов обработки.

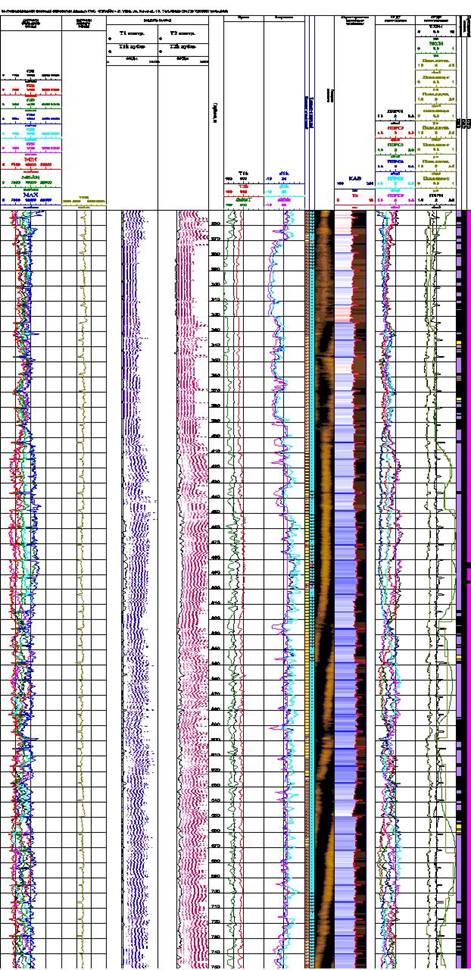

Далее приведены примеры обработки материалов цифрового прибора СГДТ-НВ (СГДТ-М) и МАК-2.
