ШЛАГБАУМ В2000-В4000

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВВЕДЕНИЕ

Руководство по эксплуатации и техническому обслуживанию предназначено для инженеров по установке и обслуживанию шлагбаума.

ВНИМАНИЕ: Перед установкой шлагбаума и проведением каких-либо профилактических работ необходимо прочитать данное руководство.

Заказчик должен обеспечить ознакомление инженеров по установке и обслуживанию шлагбаума с настоящей инструкцией.

Компания O&O не несет ответственности за использование шлагбаума заказчиком в режимах работы, выходящих за пределы приведенных здесь технических характеристик.

ВНИМАНИЕ: Данный символ означает наличие возможных опасностей. Необходимо проявлять внимательность и строго следовать инструкциям, приведенным после такого знака. Если это условие не выполняется, то возникает опасность поражения электрическим током и повреждения движущейся стрелой шлагбаума.

А – СЛЕВА: вид автоматического шлагбаума снаружи

Б – СПРАВА: вид автоматического шлагбаума изнутри



1. АНКЕРНАЯ ПЛАСТИНА

2. КРЕПЕЖНЫЕ БОЛТЫ

3. ГОФРИРОВАННЫЙ ШЛАНГ

4. БЕТОННОЕ ОСНОВАНИЕ

1. Однофазный провод питания 2 х 1,5 + Т

2. Провод управления кнопки 4 х 1

3. Провод от замкового переключателя или устройства считывания магнитных карт 3 х 1

4. Провод передающей фотоячейки 2 х 1

5. Провод принимающей фотоячейки 4 х 1

6. Магнитная катушка (по отдельному заказу в буклете)

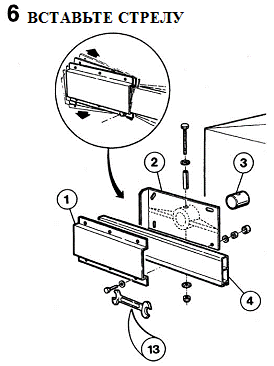

1. РЕГУЛИРУЕМЫЙ ЗАЖИМ СТРЕЛЫ

2. БОКОВОЙ ЗАЖИМ

3. ОСЬ

4. СТРЕЛА



1. МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ

2. МИКРОРЕЛЕ БЕЗОПАСНОСТИ

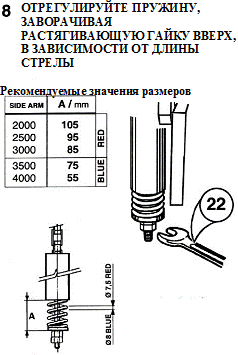

Рекомендуемые значения размеров

Стрела А, мм

2КРАСНЫЙ

2500 95

3000 85

3СИНИЙ

4000 55

Пожалуйста строго следуйте рекомендуемым размерам в таблице выше.

1. МИКРОРЕЛЕ ОТКРЫВАНИЯ

2. МИКРОРЕЛЕ ЗАКРЫВАНИЯ

3. КОНТАКТНЫЙ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ

4. КОНТАКТНЫЙ ОГРАНИЧИТЕЛЬ ЗАКРЫВАНИЯ

5. РЫЧАГ ШЕСТЕРЕНОЧНОГО РЕДУКТОРА

1. ОСЬ СТРЕЛЫ ШЛАГБАУМА

2. КОНТАКТНЫЕ ОГРАНИЧИТЕЛИ

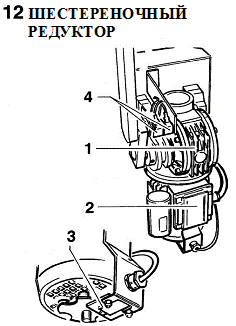

1. ШЕСТЕРЕНОЧНЫЙ РЕДУКТОР В МАСЛЯНОЙ ВАННЕ (ДОЛГОВРЕМЕННАЯ СМАЗКА)

2. ДВУХФАЗНЫЙ ДВИГАТЕЛЬ 230 В, 50/60 Гц

3. ЭЛЕКТРОННЫЙ АВТОРЕВЕРС С ПРЯМЫМ СЧИТЫВАНИЕМ ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ

4. ОГРАНИЧИТЕЛЬНОЕ МИКРОРЕЛЕ

ВЫВОДЫ

Рис. 1-3. Установите и закрепите основание шлагбаума в зависимости от того, как планируется ориентировать сам шлагбаум (по виду снаружи). Можно установить как правый, так и левый шлагбаумы.

Рис. 4. Подключите электропроводку.

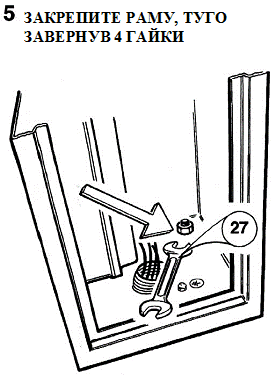

Рис. 5. Закрепите раму. Туго заверните 4 гайки.

Рис. 1-6. Поскольку ось выступает с обеих сторон, то стрелу можно закрепить как слева, так и справа.

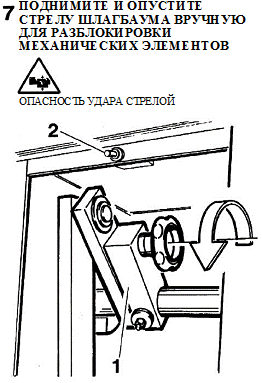

Рис. 7-8. Вручную откройте и закройте шлагбаум и сбалансируйте стрелу в ОТКРЫТОМ положении путем изменения натяжения пружины. Опустите разблокированную стрелу под углом 45 °.При этом она должна находится в неподвижном положении. Если стрела опускается то пружину нужно ослабить. Если стрела поднимается натянуть. Строго следуйте приведенным в таблице на рисунке значениям. Микрореле безопасности останавливает работу шлагбаума каждый раз при открывании двери.

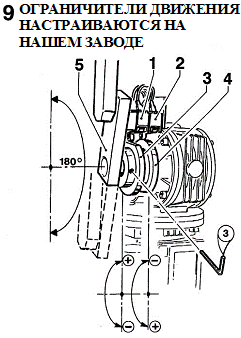

Рис. 9. ВНИМАНИЕ!!! Ограничительные микрореле настроены на заводе на 90-градусный ход стрелы (угол открывания). Механическая регулировка ограничителей концевиков пределов открывания не допускается. Это может повлечь за собой обрыв цепи натяжения пружины, и выход из строя шлагбаума.

Если необходимо изменить этот угол, то нужно отрегулировать держатель стрелы (рис. 6), а не микрореле.

Кроме того, для обеспечения правильной работы шестереночного редуктора важно чтобы рычаг на рис. 5 был повернут в сторону двери бокового столба, а не в сторону основания рамы, и чтобы угол его поворота составлял всегда 180о.

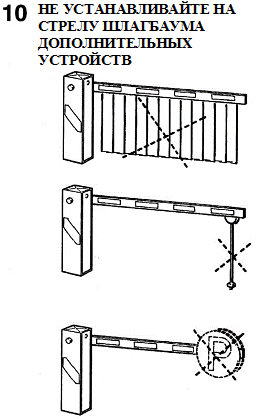

Рис. 10. Стрелу ни в коем случае нельзя дополнительно нагружать, даже перед растяжением пружины.

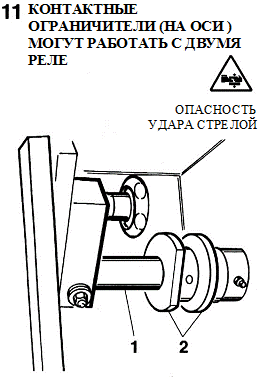

Рис. 11. Автоматический шлагбаум всегда поставляется с двумя контактными ограничителями, установленными на балку и реализующими дополнительные функции (по заказу могут быть поставлены два реле).

Рис. 12. Для более подробного изучения вопросов подключения электропроводки см. РУКОВОДСТВО БЛОКА УПРАВЛЕНИЯ ARX.246.

Шестереночный редуктор, автореверс и контактные ограничители уже подключены изготовителем к блоку управления.

Автореверс представляет собой электронное устройство, обращающее движение стрелы если при закрывании шлагбаума встретилась преграда.

Автореверс можно настроить на автоматическое срабатывание, т. е. в отсутствие препятствий, но без балансировки балки по рис. 8.

ВАЖНАЯ ИНФОРМАЦИЯ

Вся продукция данной серии пред поставкой испытывается на предмет нормальной работы. Двигатели фирмы O&O устанавливаются в соответствии со стандартами безопасности EN12445 и EN12453. Фирма O&O снимает с себя ответственность за ущерб, вызванный установкой шлагбаума не в соответствии с нормативом CEI 64-8 по электрическим системам.

Шлагбаумы фирмы O&O соответствуют стандартам CIE 214-5 по парковкам.

РЕГУЛЯРНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (каждые 6 месяцев):

Проверка:

Эластичного штифта крепления стрелы

Балансировки стрелы

Горизонтальности и вертикальности соответствующих крайних положений балки

ДОПОЛНИТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (каждые 12 месяцев):

Проверьте нормальную работу блока управления.

Проверьте состояние передаточных шестерен
