Актуальность работы.

Согласно утвержденной Правительством РФ "Энергетической стратегии России на период до 2020 года" планируется увеличить долю атомной энергетики в производстве электроэнергии. Намеченные темпы развития определяют необходимость значительного увеличения производства урана в стране. Предусматривается освоение глубоких горизонтов на урановых месторождениях. С увеличением глубины ведения горных работ возникает проблема управления горным давлением, особенно его проявлением в динамической форме при строительстве и эксплуатации рудников.

Месторождение “Антей” расположено в тектонически-нарушенном массиве. Вмещающие породы склонны к хрупкому разрушению и являются потенциально удароопасными. Глубина ведения горных работ составляет 800 метров от земной поверхности и планируется их дальнейшее понижение.

Наибольший вклад в развитие научных представлений о горных ударах при разработке рудных месторождений внесли такие исследователи как, , , , и др. Обеспечению устойчивости выработок при динамических проявлениях горного давления посвящены работы , , и др.

Однако до сих пор не решены вопросы обеспечения устойчивости очистных выработок при разработке удароопасных жильных урановых крутопадающих месторождений. Поэтому тему диссертационной работы следует считать актуальной.

Цель диссертационной работы. Снижение удароопасности и повышение устойчивости выработок при разработке месторождений с хрупкими породами в тектонически-напряженных массивах.

Идея работы: для обеспечения устойчивости очистных выработок следует снизить удароопасность целиков с помощью скважин для камуфлетного взрывания, сооружаемых в зоне тектонического нарушения во вмещающих породах вблизи рудного тела.

Основные задачи исследования:

    изучение особенностей строения массива пород месторождения “Антей”; проведение натурных наблюдений за проявлениями горного давления в горизонтальных выработках; исследование прочностных свойств закладочного массива методом ударного импульса в кровле очистных выработок; разработка геомеханической модели деформирования тектонически-нарушенного массива вокруг очистных выработок в условиях месторождения “Антей”; разработка мероприятий по приведению целиков в неудароопасное состояние; обоснование типов и параметров крепей, обеспечивающих устойчивость очистных выработок.

Методы исследований.

Проведение натурных наблюдений за состоянием выработок, шахтных исследований прочностных свойств закладочного массива в кровле очистных выработок методом ударного импульса; моделирование методом конечных элементов напряженно-деформированного состояния тектонически-нарушенного массива при слоевой системе разработки с закладкой выработанного пространства в нисходящем порядке отработки.

Научная новизна работы:

·  Выявлены закономерности распределения напряжений в нетронутом горными работами тектонически-нарушенном гранитном массиве, при этом максимальные величины вертикальных и горизонтальных напряжений больше соответственно на 40% и 10% по сравнению со значениями этих напряжений в рудных телах.

·  После взрывания камуфлетных скважин в зоне тектонического нарушения №13 горизонтальные напряжения в середине целика снижаются на 70%, а на верхней и нижней его границах снижаются на 30%.

НЕ нашли? Не то? Что вы ищете?

Защищаемые научные положения:

1.  При оценке поля напряжений в нетронутом массиве месторождения “Антей” нужно учитывать, что во вмещающем гранитном массиве горизонтальные напряжения больше вертикальных в 2 раза, т. е. он является зоной повышенных напряжений по сравнению с рудными телами.

2.  При разработке рудного блока слоевой системой с закладкой и нисходящей отработкой концентрация тангенциальных напряжений в целике с увеличением числа отрабатываемых слоев возрастает, поэтому после отработки очистных заходок 4 слоя необходимо приводить рудный целик в неудароопасное состояние.

3.  Для снижения концентрации напряжений в рудном целике и обеспечения его неудароопасного состояния следует бурить скважины для камуфлетного взрывания в зоне тектонического нарушения параллельно рудному телу.

Практическая значимость работы:

-  предложены эффективные способы разгрузки рудных целиков в тектонически-нарушенном массиве: при помощи камуфлетного взрывания скважин или создания разгрузочной щели в зоне тектонического нарушения;

-  разработана методика расчета нагрузок на крепь очистных выработок;

-  определены рациональные параметры крепей для очистных выработок (заходок).

Достоверность и обоснованность научных положений и рекомендаций подтверждается натурными наблюдениями за состоянием выработок, исследованием прочностных характеристик закладочного массива, моделированием напряженно-деформированного состояния массива вокруг выработок методом конечных элементов, согласованностью результатов с данными других авторов.

Апробация диссертации. Содержание и основные положения диссертационной работы докладывались на международной конференции во Фрайбергской горной академии (Фрайберг, 2009 г.); ежегодных конференциях молодых ученых и студентов СПГГИ (ТУ) им. «Полезные ископаемые России и их освоение» (Санкт-Петербург, 2009 г.).

Личный вклад автора заключается: в постановке задач исследований, участии в проведении натурных исследований, обработке полученных данных на ЭВМ, анализе натурных данных, создании конечно-элементных моделей для исследования особенностей формирования напряженно-деформированного состоянии вокруг очистных выработок, выполнении численных экспериментов и разработке практических рекомендаций.

Публикации. По теме диссертации опубликовано 6 печатных работ, из них 3 работы в изданиях, входящих в Перечень ВАК Минобрнауки России.

Объем и структура работы. Диссертационная работа изло­жена на 145 страницах машинописного текста, содержит 4 главы, введение и заключение, список использованной литературы из 103 наименований, 95 рисунков и 7 таблиц.

ОСНОВНОЕ СОДЕРЖАНИЕ РАБОТЫ

В главе 1 диссертационной работы выполнен анализ и оценка горно-геологической характеристики месторождения “Антей”, тектонических особенностей региона месторождения и развития разрывных нарушений, существующих критериев прогноза устойчивости породных массивов вокруг выработок в зоне активной сейсмичности. Сформулированы цель и задачи исследований.

В главе 2 приведена методика и выполнен анализ результатов определения прочностных характеристик закладочного массива, прочностных и деформационных характеристик основных типов пород и руд, встречающихся при отработке месторождения “Антей”. Приведены результаты натурных наблюдений за состоянием крепи и обнажений горизонтальных выработок. Определены форма и характер разрушений в очистных выработках при динамических проявлениях горного давления.

В главе 3 выполнено моделирование методом конечных элементов напряженно-деформированного состояния нетронутого горными работами массива. Выполнено обоснование и постановка задачи, учитывающей поэтапную разработку месторождения слоевой системой с закладкой и нисходящей отработкой. Определены параметры поля напряжений тектонически-нарушенного массива до начала ведения горных работ. Обоснованы эффективные способы приведения рудного целика в неудароопасное состояние.

В главе 4 разработаны рекомендации по приведению в неудароопасное состояние рудных целиков. Выполнено сопоставление результатов теоретических и экспериментальных исследований. Даны рекомендации по снижению напряженности рудных целиков для поддержания очистных выработок (заходок) в удароопасных условиях. Разработана методика расчета нагрузок на крепь очистных выработок в тектонически-нарушенных массивах.

Основные результаты исследований отражены в следующих защищаемых положениях:

1. При оценке поля напряжений в нетронутом массиве месторождения “Антей” нужно учитывать, что во вмещающем гранитном массиве горизонтальные напряжения больше вертикальных в 2 раза, т. е. он является зоной повышенных напряжений по сравнению с рудными телами.

Месторождение “Антей” приурочено к интенсивно тектонически-нарушенному участку кальдеры “Стрельцовская”, располагается на пересечении Аргунской зоны разломов субширотного простирания и Центральной зоны меридионального простирания и характеризуется широким развитием разрывных нарушений. Наиболее крупные швы тектонических зон пересекают всю толщу осадочно-вулканических пород и прослеживаются в гранитах фундамента. Тектоническое нарушение № 000, параллельное тектоническому нарушению №13, является рудовмещающим структурным элементом месторождения. Нарушение является оперяющим нарушение №13, имеет близвертикальное падение, наиболее четко выражено в гранитах и базальных конгломератах, проявляясь в породах верхних этажей в виде зоны трещиноватости.

Для выявления закономерностей изменения напряженно-деформированного состояния массива с понижением горных работ (12 и 13 гор.) разработана конечно-элементная модель прогноза распределения поля напряжений. Расчетная схема конечно-элементной модели (рис. 1) представляет собой участок массива шириной 100 м и высотой 100 м. Расчет производился на собственный вес с учетом давления вышележащих пород: для 12 горизонта Р1=γH=17,7 МПа и с учетом горизонтальных сил Р2=2 γH=35,4 МПа; для 13 горизонта Р1=19,3 МПа и с учетом горизонтальных сил Р2=38,6 МПа.

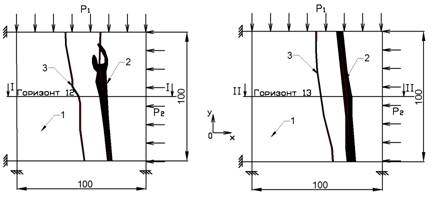

Рис. 1. Расчетные схемы конечно-элементной модели для 12 и 13 горизонтов. 1 – гранит, 2 – основное рудное тело в зоне тектонического нарушения № 000, 3 – тектоническое нарушения №13.

По нижней грани моделируемого участка запрещались перемещения по оси y, а по боковой грани - по оси х. Сетка конечных элементов разбивалась так, чтобы на границе контакта сред размер элементов был наименьшим, а на периферии – увеличивался. Массив моделировался изотропной линейно - деформируемой средой. Модуль деформации гранита (Е=70 ГПа) отличается от аналогичного модуля рудного тела в зоне тектонического нарушения № 000 (Е=35 ГПа) в 2 раза, а от модуля тектонических нарушений (Е=10 ГПа) в 7 раз. В гранитах следует ожидать большей концентрации напряжений, чем в рудных телах и в зонах тектонических нарушений.

Рассматривая изменение напряжений по разрезу I-I горизонта 12 (рис.2) слева направо, видно, что горизонтальные напряжение в граните имеют величины 35-35,5 МПа, а при переходе в тектоническое нарушение №13 они снижаются до 32,5 МПа. Далее в гранитах они снова достигают величин 34-35 МПа, при переходе в рудное тело в зоне тектонического нарушения № 000 они снижаются до 33,5 МПа, после перехода в гранит возрастают до 35 МПа. Изменение вертикальных напряжений по разрезу имеет схожий характер. Сначала в гранитах величины составляют 19-20 МПа, при переходе в тектоническое нарушение №13 снижаются до 13,5 МПа. На границе контакта с гранитами возрастают до 21 МПа и далее снижаются до 19 МПа, а при переходе в рудное тело в зоне тектонического нарушения № 000 снижаются до 14-15 МПа, после перехода в гранит они снова возрастают до 20 МПа.

Рис. 2. Распределение напряжений по линии 12 горизонта в массиве до проведения выработок по разведочной линии 630+25: 1 – горизонтальные напряжения, 2 – вертикальные напряжения, 3 – тектоническое нарушение №13, 4 – рудное тело в зоне тектонического нарушения № 000.

Изменения напряжений по разрезу II-II горизонта 13 имеют схожий характер с изменениями напряжений по 12 горизонту (рис.3).

Анализ результатов расчетов показывает, что вертикальные напряжения при переходе из массива рудных тел в зоне тектонических нарушений в гранитный массив возрастают на 40 % с 13,5-14 МПа до 21 МПа на 12 горизонте; на 30% с 16 МПа до 22 МПа на 13 горизонте. Для горизонтальных напряжений увеличение происходит на 10% с 32,5 МПа до 35,5 МПа на 12 горизонте; на 3-5 % с 37,5 МПа до 38,7 МПа на 13 горизонте.

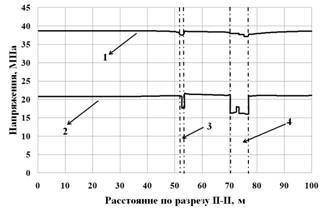

Рис. 3. Распределение напряжений по линии 13 горизонта в массиве до проведения выработок по разведочной линии 630+25: 1 – горизонтальные напряжения, 2 – вертикальные напряжения, 3 – тектоническое нарушение №13, 4 – рудное тело в зоне тектонического нарушения № 000.

Расчеты показали, что гранитный массив является зоной повышенных горизонтальных и вертикальных напряжений по сравнению с рудным телом в зоне тектонического нарушения № 000 и тектоническим нарушением №13. При сравнении максимальных величин горизонтальных напряжений (38 МПа) с вертикальными (21 МПа) в гранитах видно, что они больше почти в 2 раза.

В целом напряжения в тектонически-нарушенном массиве на глубине около 700 м (гор.12 и 13) характеризуется скачкообразным распределением напряжений, где пики напряжений приходятся на более "жесткие", в сравнении с рудным телом в зоне тектонического нарушения и самим нарушением, граниты.

2. При разработке рудного блока слоевой системой с закладкой и нисходящей отработкой концентрация тангенциальных напряжений в целике с увеличением числа отрабатываемых слоев возрастает, поэтому после отработки очистных заходок 4 слоя необходимо приводить рудный целик в неудароопасное состояние.

С целью изучения напряженно-деформированного состояния вокруг очистных выработок моделировался массив, учитывающий поэтапную разработку блока высотой 60 м, который разбивается на две части по 30 м. В каждой части блока слои отрабатываются одновременно в нисходящем порядке, то есть работы ведутся на уменьшающийся рудный целик. В построенных конечно-элементных моделях разрабатывалось рудное тело в зоне тектонического нарушения № 000 мощностью 3 м и 6 м, как наиболее часто встречающиеся на месторождении.

Целью математического моделирования было изучение параметров напряженно-деформированного состояния вокруг очистных выработок в условиях 13 горизонта в зависимости от мощности рудного тела и с понижением глубины разработки. Модель представляет собой участок массива размером 500×500 м (рис. 4).

Рис. 4. Схемы: а) расчетная схема для определения напряжений в массиве с двумя выработками на слое, б) этапы разработки блока. 1 – рудный целик, 2 – закладка, 3 – гранит.

Размеры модели подбирались из незначительности влияния граничных условий на картину распределения напряжений. Массив моделировался линейно-деформируемой средой со свойствами, аналогичными в задаче с нетронутым горными работами тектонически-нарушенном массивом. Модуль деформации закладки принят Е=7 ГПа. Предел прочности руды при сжатии σсж=120 МПа, предел прочности закладки при сжатии σсж=8,5 МПа.

Определение прочности закладочного массива проводились прибором “ИПС МГ 4.03” в кровле очистных выработок 11-12 гор. рудника “Глубокий”. Они проводились путём нанесения на испытуемом участке закладки серии ударов. После отскока бойка электронный блок по параметрам ударного импульса рассчитывает твердость и упругопластические свойства контролируемого материала, преобразует параметр импульса в прочность. В каждой точке проводилось не менее 15 измерений, после чего результат определялся, как среднеарифметическое значение.

Результаты моделирования оценивались по тангенциальным напряжениям на контуре очистных выработок. При проходке первой выработки слоя №1 в её кровле, почве и в правом боку – руда, а в левом – гранит. После отработки и закладки первой выработки проходят вторую выработку в присечку к ней. Условия её проведения сохраняются за исключением, что в левом боку – закладка, а в правом – гранит. Далее после отработки слоя №1 проводились выработки слоя №2, сначала первая выработка, с теми же условиями, кроме того, что в кровле закладка. Затем вторая выработка. И так далее в нисходящем порядке.

Анализируя закономерности изменения тангенциальных напряжений вокруг очистных выработок слоя №1, как и при разработке рудного тела, мощностью 6 м, так и мощностью 3 м (рис.5), видно, что концентрация тангенциальных напряжений (80-83 МПа) происходит в кровле и почве выработок, вследствие наличия наибольших горизонтальных тектонических сил.

Анализ эпюры распределения тангенциальных напряжений при отработке 2 слоя показывает (рис.6), что вследствие закладочного массива в кровле выработок имеет место снижение напряжений, а в боках увеличение растягивающих тангенциальных напряжений. Величина растягивающих напряжений (σmax.=7,9 МПа) достигает предел прочности на растяжение гранита (σрас.=8-9 МПа) и возможно появление трещин на контуре выработок. Но в связи с небольшим сроком эксплуатации очистных выработок, так как они после отработки будут заложены, развитие трещин в боках существенно не повлияет на их устойчивость. Во всех рассматриваемых выработках слоя №2 при мощности рудного тела 6 м и 3 м, кровля представлена закладочным массивом.

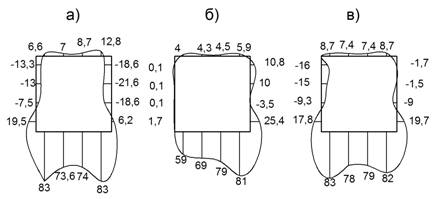

Рис.5. Эпюры распределения тангенциальных напряжений вокруг очистных выработок 1 слоя в МПа: а) первая выработка при мощности рудного тела 6 м; б) вторая выработка при мощности при мощности рудного тела 6 м; в) одиночная выработка при мощности рудного тела 3 м

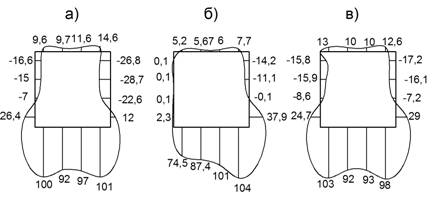

Рис.6. Эпюры распределения тангенциальных напряжений вокруг очистных выработок 2 слоя в МПа: а) первая выработка при мощности рудного тела 6 м; б) вторая выработка при мощности при мощности рудного тела 6 м; в) одиночная выработка при мощности рудного тела 3 м

Если рассматривать распределение напряжений в кровле первой выработки, то можно отметить, что локальный максимум напряжений расположен ближе к правому боку (σmax.=12,8 МПа) и превышает предел прочности при сжатии закладки (σсж=8,5 МПа), полученный экспериментальным путем. В кровле второй выработки и одиночной выработки (при мощности рудного тела 3 м) напряжения не имеют скачков.

При оценке напряжений вокруг выработок слоев №1-3, как при мощности рудного тела 6 м, так и 3 м, видно, что они имеют схожий характер, так в почве они составляют 60-80 МПа, в кровле – 4-8 МПа, когда она представлена закладочным массивом. При рудном массиве в кровле – 50-80 МПа, а в боках – 0,1-20 МПа.

При оценке эпюр распределения тангенциальных напряжений вокруг очистных выработок 4 слоя (рис.7) видно, что в боках выработки преобладают растягивающие напряжения, причем величины напряжений превосходят напряжения вокруг выработок 2 и 3 слоя. При этом величины тангенциальных растягивающих напряжений превышают предел прочности при растяжении гранита, что приведет к трещинообразованию на контуре выработок.

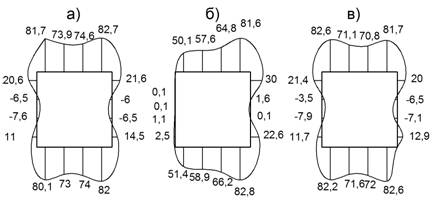

Рис.7. Эпюры распределения тангенциальных напряжений вокруг очистных выработок 4 слоя в МПа: а) первая выработка при мощности рудного тела 6 м; б) вторая выработка при мощности при мощности рудного тела 6 м; в) одиночная выработка при мощности рудного тела 3 м

Значения тангенциальных напряжений в почве выработок слоя №4 близки или превышают предел прочности при сжатии руды (σсж=120 МПа) и составляют σmax=87-104 МПа, а в кровле – закладочного массива (σсж=8,5 МПа) и равны σmax=7,7-14,6 МПа.

В связи с этим, возможно разрушение закладки в кровле и руды в почве. Верхней границей целика, на уменьшение которого ведутся очистные работы, является почва выработки. Он же является концентратором напряжений. Поэтому необходимо проведение мероприятий по приведению рудного целика в неудароопасное состояние, с целью обеспечения устойчивости очистных выработок. При отработке 5-го и последующих слоев концентрация напряжений возрастает.

3. Для снижения концентрации напряжений в рудном целике и обеспечения его неудароопасного состояния следует бурить скважины для камуфлетного взрывания в зоне тектонического нарушения параллельно рудному телу.

В качестве эффективного способа предотвращения динамических явлений предлагается бурение скважин для камуфлетного взрывания на расстоянии от рудного тела, равном 2 его мощности (при 6 м) и 3 его мощности (при 3 м). Применительно к месторождению “Антей” – в тектоническом нарушении №13 на расстоянии около 10 м.

В задаче было рассмотрено два наиболее характерных для месторождения варианта мощности рудного тела – 3 м и 6 м. Для приведения в неудароопасное состояние целика при мощности рудного тела 3 м, предлагается проведение выработки (заходки) с геометрическими размерами 3х3 м в тектоническом нарушении №13. Далее в почву этой выработки необходимо бурить нисходящие скважины для камуфлетного взрывания длиной 24 м и диаметром 105 мм. Для определения длины камуфлетных скважин, которая составила 24 м, строили прямые под углом 75° от краевых частей целика в сторону тектонического нарушения №13 (рис. 8). Построения выполнены, согласно приложению №11 “Инструкции по безопасному ведению горных работ на рудных и нерудных месторождениях, объектах строительства подземных сооружений, склонных и опасных по горным ударам (РД )”.

Во втором случае, при мощности рудного тела 6 м, моделировалась разработка блока высотой 60 м и шириной 6 м с бурением камуфлетных скважин длиной 30 м в тектоническом нарушении №13 для разгрузки рудного целика. В модели учитывалась параллельная разработка слоев до 4 и 14 слоя с проведением выработок и последующей их закладкой. Когда величина высоты рудного целика достигает 18 м, проводится выработка в зоне тектонического нарушения №13, с которой производится бурение камуфлетных скважин.

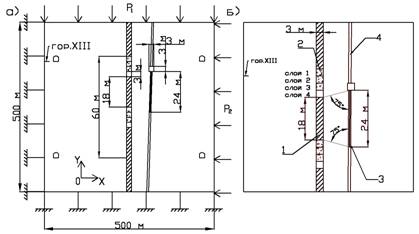

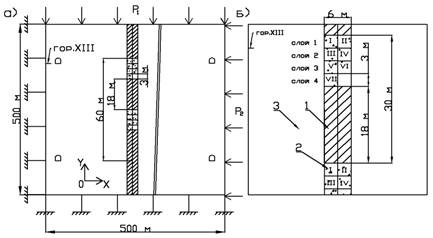

Рис.8. Схемы: а) Расчетная схема при мощности рудного тела 3 м, б) схема обоснования длины камуфлетных скважин. 1 – рудный целик, 2 – закладка, 3 – камуфлетные скважины, 4 – тектоническое нарушение №13.

Для моделирования камуфлетного взрывания в рудном целике необходимо учитывать зоны влияния трещинообразования. Для определения радиуса зоны радиального трещинообразования использовалась методика , в которой приведена формула , где dзар. – диаметр зарядной полости, м; pо – давление продуктов детонации в зарядной полости сразу же после инициирования заряда (точке Жуге), Па; σрас – предел прочности образцов пород на одноосное растяжение, Па. Давление продуктов детонации в зарядной полости сразу же после инициирования заряда определяется по формуле: ; где ρВВ – плотность взрывчатого вещества, кг/м3; – скорость детонации, м/с; γ – показатель политропа. Расчеты показали, что зона радиального трещинообразования составляет 2 м. При моделировании модуль деформации руды в данной зоне задавался с диапазоном значений от 0,1до 0,5 от Eр модуля упругости руды.

Целью математического моделирования было изучение параметров напряженно-деформированного состояния в целике по линии разреза, а также их изменения по мере очередности проведения мероприятий по разгрузке.

Горизонтальные напряжений по вертикальному разрезу в середине рудного целика шириной 3 м до разгрузки достигают максимальных значений, равных 80-90 МПа на верхней границе. При удалении от нее горизонтальные напряжения снижаются до 50 МПа, а ближе к границе контакта рудного целика с закладочным массивом наблюдается скачок напряжений до 70-80 МПа. Далее напряжения вновь снижаются до 50 МПа (рис.9).

После проведения мероприятий по разгрузке данного целика, концентрация горизонтальных напряжений в среднем снижается на 50% по всей линии разреза.

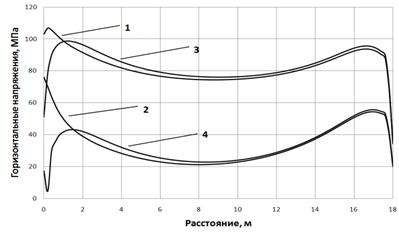

Рис.9. Закономерности изменения горизонтальных напряжений по вертикальному разрезу в середине целика шириной 3 м: 1 – до разгрузки; 2 – после разгрузки при E=0,1Eруды; 3 – после разгрузки при E=0,2Eруды; 4 – после разгрузки при E=0,3Eруды; 5 – после разгрузки при E=0,4Eруды; 6 – после разгрузки при E=0,5Eруды.

Значения вертикальных напряжений до и после разгрузки совпадают на верхней и нижней границах целика, а в середине снижаются с 22 МПа до 18 МПа.

Основная тенденция изменения горизонтальных напряжений в середине целике шириной 6 м по вертикальному разрезу до и после разгрузки заключается в их снижении в середине целика (рис.10). На верхней границе целика до разгрузки и после проведения первой выработки напряжения выше, чем после проведения второй выработки. На верхней и нижней границе целика формируются локальные максимумы горизонтальных напряжений, а в средней части – локальный минимум. После проведения разгрузки горизонтальные напряжения снижаются на 60-70% в центре целика и на 30-50% на верхней и нижней границах.

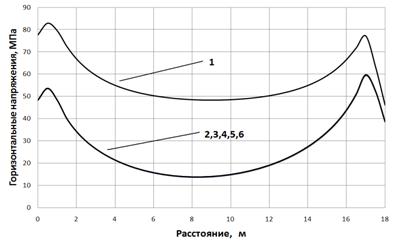

Рис.10. Закономерности изменения горизонтальных напряжений по вертикальному разрезу в середине целика шириной 6 м: 1 – после проходки первой выработки и до разгрузки; 2 – после проходки первой выработки и разгрузки; 3 – после проходки второй выработки и до разгрузки; 4 – после проходки второй выработки и разгрузки.

Величины вертикальных напряжений после разгрузки и проведения выработок достигают 50 МПа.

Результаты моделирования показали, что камуфлетное взрывание на расстоянии от рудного тела с параметрами скважин (при мощности рудного тела 3 м – длина скважин 24 м, а при 6 м – 30 м, d=105 мм) позволяет снизить концентрацию горизонтальных и вертикальных напряжений. Так, горизонтальные напряжения снижаются в среднем на 40% на верхней границе целика, на 70% в середине и на 50% на нижней границе. Вертикальные напряжения снижаются на 20% на верхней границе, в середине на 30% и на нижней границе на 80%.

Необходимо проводить мероприятия по разгрузки сразу после проходки первой выработки на слое.

Полученные максимальные величины напряжений оцениваются по известным значениям предела прочности пород на одноосное сжатие с помощью критерия σmax≥0,7σсж, который приведен в “Инструкции по безопасному ведению горных работ на рудных и нерудных месторождениях, объектах строительства подземных сооружений, склонных и опасных по горным ударам (РД )”

С помощью критерия удароопасности рудного целика при σсж=120 МПа шириной 3 м можно оценить, что значение σmax до разгрузки равно 90 МПа и поэтому целик удароопасен, но после проведения мероприятий σmax=55 МПа, что подтверждает о приведение его в неудароопасное состояние.

При ширине целика 6 м значение σmax до разгрузки равно 105 МПа и целик находится в удароопасном состоянии. После проведения мероприятий σmax снизилось до 75 МПа, т. е. целик приведен в неудароопасное состояние.

Преимуществом предлагаемого способа разгрузки является сохранение данного целика, а при применяемом на месторождении способе разгрузки, производится бурение скважин непосредственно в целик, что приводит к созданию дополнительной трещиноватости и раздробленности рудного массива.

ЗАКЛЮЧЕНИЕ

Диссертация представляет собой законченную научно-квалификационную работу, в которой содержится решение актуальной задачи снижения удароопасности целиков и обеспечения устойчивости выработок в рудном массиве при разработке удароопасных тектонически-нарушенных и напряженных урановых месторождений, имеющей большое значение для горнорудной промышленности.

1.  Массив характеризуется сложным строением, характерной особенностью которого является расположение руд в зонах тектонических нарушениях. Выявлены закономерности распределения напряжений в нетронутом горными работами тектонически-нарушенном гранитном массиве, при этом максимальные величины вертикальных и горизонтальных напряжений больше соответственно на 40% и 10% по сравнению со значениями этих напряжений в рудных телах.

2.  Разработана геомеханическая модель прогноза напряжённо-деформированного состояния тектонически-нарушенного массива при проведении горной выработки, учитывающая прочностные и деформационные характеристики рудного тела, напряженное состояние нетронутого массива, взаимное расположение выработки и разгрузочных скважин, а также их геометрические размеры.

3.  Установлено, что при разработке рудного блока слоевой системой с закладкой и нисходящей отработкой концентрация тангенциальных напряжений в целике с увеличением числа отрабатываемых слоев возрастает, поэтому после отработки очистных заходок 4 слоя необходимо приводить рудный целик в неудароопасное состояние.

4.  Установлено, что для снижения концентрации напряжений в рудном целике и обеспечения его неудароопасного состояния следует бурить скважины для камуфлетного взрывания в зоне тектонического нарушения параллельно рудному телу.

5.  Разработана методика расчета нагрузок на крепь и определены рациональные параметры крепей для поддержания очистных выработок (заходок).

ПО ТЕМЕ ДИССЕРТАЦИИ ОПУБЛИКОВАНЫ

СЛЕДУЮЩИЕ РАБОТЫ:

1.  Дорджиев  формирования напряженно-деформированного состояния вокруг вертикальной выработки тектонически-нарушенного массива // Записки Горного института Том 185, 2010 г. Санкт-Петербург, СПГГИ (ТУ), с.171-175;

2.  Дорджиев  параметров камуфлетного взрывания для снижения удароопасности при отработке рудных месторождений // Записки Горного института Том 189, 2011 г. Санкт-Петербург, СПГГИ (ТУ), с.209-212;

3.  Дорджиев  способа приведения целика в неудароопасное состояние в тектонически-нарушенном рудном массиве / , . // Записки Горного института Том 189, 2011 г. Санкт-Петербург, СПГГИ (ТУ), с.236-239;

4.  Дорджиев  формирования напряженно-деформированного состояния нетронутого тектонически-нарушенного массива // Освоение минеральных ресурсов севера: проблемы и решения: Труды 7-ой Межрегиональной научно-практической конференции 9-11 апреля 2009 г., Филиал СПГГИ (ТУ) «Воркутинский горный институт», Воркута 2009 г., Т.1, с. 67-70;

5.  Дорджиев  формирования напряженно-деформированного состояния вокруг горизонтальной выработки тектонически нарушенного массива / , // Известия Тульского государственного университета. Естественные науки, серия: «Науки о Земле», Тула 2010 г., выпуск 2, с.225-230;

6.  Dordzhiev D. Yu. Simulation of the deformation mode forming around the stope ore in the field of tectonically fractured massif (статья) // Challenges and Solutions in Mineral Industry. Freiberger Forschungsforum , с. 152-155.
