Мобильные зерносушилки компании MECMAR

Мобильные зерносушилки компании MECMAR

Все сушилки MECMAR спроектированы и выполнены в соответствии с такими инновационными и функциональными критериями как:

Сохранение энергии:

• Однородность толщины стенки цилиндров предотвращает неравномерное движение воздуха, что способствует минимизации затрат энергии

• Излучение через камеру сгорания практически равно нулю, наружная поверхность холодная, поток горячего воздуха подаётся на зерно

• размещение камеры сгорания внизу по потоку от

вентилятора сохраняет постоянным величину поглощения

энергии.

• Возможность остановить вентилятор во время

загрузки и разгрузки сильно снижает поглощение энергии.

Окружающая среда и качество :

• чрезвычайно низкий уровень шума;

• панель управления и настройки сгруппированы на одной стороне;

• централизованное смазывание;

• переключение с рабочего положения в транспортное положение выполняется с уровня земли/ основной энергетический уровень;

• во время процесса загрузки и отгрузки вентилятор можно остановить (на этих этапах пыли нет);

• загрузочная воронка поднимается лебедкой;

• во время разгрузки можно контролировать поток сырья;

панель управления оснащена датчиками с лампочками, указывающими разные этапы работы; простота установки форсунки; упрощенный уход;

• машина состоит из цилиндров, изготовленных из стальных листов;

• марки используемых красок соответствуют стандартам;

• во время просушивающих циклов на продукции не остается остатков сгорания.

Снижение риска:

• все рабочие органы машины закрыты защитными щитками и находятся вне пределов досягаемости оператора;

• корпус зерносушилки заземлён

• при отключении форсунки автоматически включается блокировочное устройство генератора и вентилятора

Мобильные сушилки Mecmar применяются там, где есть необходимость сушить зерно в разных местах на одной технологической площадке. Сушилки полностью автономны. При заказе есть возможность выбрать вариант привода агрегата: привод только от ВОМ трактора, привод от электросети и ВОМ трактора, привод только от электросети. По типу применяемого топлива можно выбрать газовую горелку или на жидком топливе (солярка, печное топливо). Все сушилки Mecmar оборудованы горелками производства фирмы Riello. Наружный и внутренний корпус изготовлен из перфорированной, нержавеющей стали, диаметр перфорации 2,5 мм, для сушки мелких семян по заказу изготавливается с перфорацией 1.5 мм. Загрузка сушилки осуществляется через имеющийся загрузочный короб со шнеком, находящимся в нижней части сушилки. Выгрузка сушилки производится через разгрузочные желоба на высоте около 4 метров. Таким образом, сушилка является полностью готовым к работе автономным агрегатом.

В большинстве случаев в России и Украине применяют такие сушилки в варианте с электроприводом и с горелкой на жидком топливе.

Сушилки Mecmar работают в циклическом режиме. Рабочий цикл начинается с загрузки через загрузочный шнек (20-30 минут), потом цикл сушки ( 1-3 часа в зависимости от влажности), при этом горелка автоматически поддерживает выбранную температуру воздуха, который продувается через зерно. При работе сушилки зерно постоянно перемешивается вертикальным шнеком для достижения равномерности прогревания и сушки. По окончании цикла сушки (автоматика отключает горелку при достижении зерном заданной температуры), вентилятор остается включен, зерно продувается воздухом (цикл охлаждения - приблизительно 1 час). При достижении зерном температуры наружного воздуха, или раньше, если это допустимо, зерно выгружается через разгрузочные желоба. Разгрузка всего объема занимает 20-30 минут.

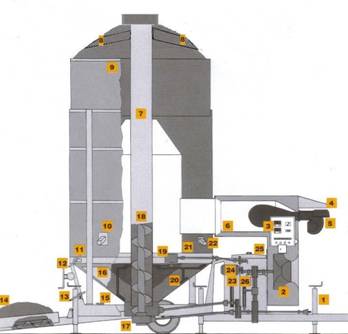

Схема сушилки.

1)  регулируемые устойчивые ножки

2)  центробежный вентилятор

3)  электронные терморегуляторы

4)  цикличный контроль горелки

5)  горелка с подачей горючего под давлением

6)  камера сгорания

7)  опора центрального червячного шнека

8)  двухсторонняя разгрузка через сетку

9)  перфорированный лист из нержавеющей стали

10)  очиститель и принудительная продувка

11)  лебедка для поднятия центрального шнека

12)  лебедка для поднятия верхней секции телескопа

13)  смотровая дверь

14)  пара конической шестерни

15)  центральный червячный шнек

16)  винтовой редуктор

17)  трехфазный генератор

18)  бак для горючего

19)  выключатель вентилятора

Мобильные сушилки Meсmar применяются для сушки : риса, пшеницы, кукурузы, ячменя, рапса, подсолнуха, сои, сорго, гороха, семена льна. Для сушки семян рапса, риса и сорго рекомендуется использование сушилок с перфорацией 1,5 мм.

По заказу сушилки Mecmar могут быть оборудованы :

·  Выгрузным шнеком диаметром 250 мм с электроприводом

·  Теплообменником

·  Пылеуловителем

·  Пластиковой крышей

·  Циклоном

·  Гидравлическими тормозами, светоотражателями

Технические характеристики :

Moдель	Диаметр	Ёмкость в м³ и тоннах с учётом удельного веса 0,7 т/ м³	Скорость загрузки м³/минуту	Время загрузки	Испарительная способность	Время выгрузки	Горелка в действии, удаление влаги от 25% до 15%	Время охлаждения	Производительность в час; удаление влаги от 25% до 15% с учётом процесса охлаждения
		Ёмкость	Вес
	м	м³	тонн	м³/ мин.	ч	%/ч	ч	ч	ч	м³/ч	тонн/ч
STR 9/87 F	2,44	12	8,4	1,3	0,15	4,5	0,15	2,2	1,0	3,4	2,4
STR 10/99 T	2,44	14	9,7	1,3	0,18	4,5	0,18	2,2	1,0	3,9	2,7
STR 10/94 F	2,44	13	9,1	1,3	0,17	4,5	0,17	2,2	1,0	3,7	2,6
STR 11/100 F	2,44	14	9,8	1,3	0,18	4,5	0,18	2,2	1,0	3,9	2,7
STR 13/119 T	2,44	17	11,9	1,3	0,22	4,5	0,22	2,2	1,0	4,6	3,3
FSN 11/103 F	2,65	15	10,2	1,3	0,19	4,5	0,19	2,2	1,0	4,0	2,8
FSN 12/110 F	2,65	16	10,9	1,3	0,20	4,5	0,20	2,2	1,0	4,3	3,0
FSN 13/127 T	2,65	18	12,8	1,3	0,23	4,5	0,23	2,2	1,0	5,0	3,5
FSN 15/138 T	2,65	20	14,2	1,3	0,26	4,5	0,26	2,2	1,0	5,4	3,8
FSN 15/138 T2	2,65	20	14,1	1,3	0,26	4,5	0,26	2,2	1,0	5,4	3,8

Все точки смазки сушилки части собраны в единственном месте, снаружи, в фронтальной части сушилки. При такой системе очень удобно осуществлять смазку при периодическом обслуживании.

Все сушилки Mecmar имеют следующие важные производственные характеристики:

·  Использование высококачественных горелок производства Riello

·  Металлическая сетка из стали Inox – для внешнего и внутреннего цилиндров.

·  Топливный бак из нержавеющей стали

·  Центральный шнек с варьирующимся шагом

·  Большое количество оцинкованных частей сушилки

·  Прочная станина и надежные крепления

Все вышеперечисленные характеристики позволяют получить сушилку с низкими затратами и длительным периодом эксплуатации.

Moдель	Диаметр, м	Ёмкость в м³ и тоннах с учётом удельного веса 0,6 т/м³	Цена, ФСА Ярцево, EUR** с НДС
Привод от трактора	Привод от сети 380 В	Привод от трактора и сети 380 В
Ёмкость, м³	Вес, т	Горелка на дизельном топливе
STR 9/87 F	2,44	12	7,2
STR 10/99 T	2,44	14	8,3
STR 10/94 F	2,44	13	7,8
STR 11/100 F	2,44	14	8,4
STR 13/119 T	2,44	17	10,2
FSN 11/103 F	2,65	15	8,7
FSN 12/110 F	2,65	16	9,4
FSN 13/127 T	2,65	18	11,0
FSN 15/138 T	2,65	20	12,2
FSN 15/138 T2	2,65	20	12,1

*Цены приведены с учетом стандартной перфорации 2,5 мм. При необходимости перфорации 1,5 мм к цене добавить 2,5 %.

**Оплата в рублях по курсу ЦБ РФ на день осуществления платежа.
