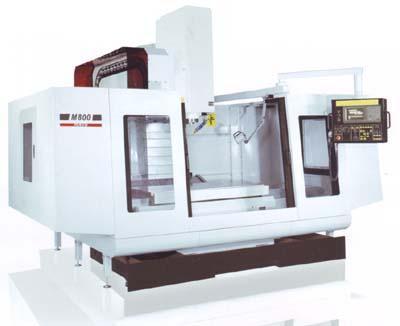

Обрабатывающие центра RAIS серии M предназначены для выполнения большого диапазона фрезерных, сверлильных и растачивающих операций на деталях средних размеров в одиночном и небольшом серийном производстве.
Станки оборудованы бесступенчатым главным приводом, системой непосредственного измерения движений стола и многопозиционным инструментальным магазином.
“RAIS-M” в принципе представляет собой бесконсольный фрезерный станок. Он создан из неподвижной основы, на которой установлены крестовидные салазки (каретка), движущиеся поперек, и стол, движущийся вдоль по крестовидным салазкам.
Перемещение шпиндельной головки по оси Z осуществляется по линейным роликовым направляющим фирмы Bosh Rexroth, сконструированные таким образом, чтобы сохранять стабильность работы даже под влиянием чрезвычайно высоких нагрузок. Использование четырех рядов шариков и двухточечной схемы контакта позволяет стабилизировать неравно распределенные нагрузки в различных направлениях и обеспечивает плавное перемещение на протяжении всего срока службы.
Высокая жёсткость и виброустойчивость станка обеспечивается за счёт рациональной конструкции станины, что гарантирует стабильную точность и чистоту обработки. Высокоточный шарико-винтовой привод Rexroth установленный в центральной части станины на двух опорах SEC осуществляет перемещение от синхронных двигателей через беззазорные шариковинтовые передачи по замкнутым, с предварительным натягом направляющим линейного перемещения, сочетающими в себе высокую несущую способность, легкость и точность хода. Применение направляющих фирмы Rexroth (Германия) с интегрированными системами прямого измерения обеспечивает наивысшую точность линейных перемещений.
Шпиндель и шпиндельная головка, устанавливаются на колонне как единый узел. Все усилия резания равномерно передаются колонне на протяжении всего рабочего хода по оси Z. Узел сбалансирован с помощью противовеса расположенного в колонне. Шпиндель установлен на 4-х прецизионных подшипниках 4-го класса точности с угловым контактом, обеспечивающие высокую жесткость и точность даже при самых тяжелых режимах резания.
Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ.
Обрабатывающий центр стандартно оснащаются системой ЧПУ FANUC 0 iMate - MС, но пожеланию клиента можно установить и системы FANUC 0i-MB, FANUC 18i-MB, Heidenhain TNC410M, TNC425M или Siemens 802D. В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D с электродвигателями серии αiS series / αiF series. Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
Технические характеристики | М 300 | М 400 | М 450 | М 500 | М 550 | М650 | М700 | М 800 |
Размер рабочего стола, (мм) | 600х320 | 760 х 400 | 760 х 450 | 900 х 500 | 1200 х 500 | 1300х650 | 1400х600 | 1700х815 |
Максимальный ход по оси Х, Y,Z (мм) | 460х305х300 | 500х400х500 | 600х450х500 | 800х500х510 | 1010х550х510 | 1300х650х710 | 1300х700х710 | 1600х800х700 |
Т-образные пазы (мм) | 3х14 | 3х18 | 3х18 | 3х18 | 3х18 | 3х18 | 3х18 | 5х22 |
Расстояние от шпинделя | 100…550 | 150…650 | 150…650 | 125…635 | 125…635 | 150…860 | 150…860 | 200…900 |
Конус шпинделя | ISO/BT40 | ISO/BT40 | ISO/BT40 | ISO/BT40 | ISO/BT40 | ISO/BT40 | ISO/BT40 | ISO/BT50 |
Диапазон оборотов (об/мин) | 60...8000 | 60...8000 | 60...8000 | 60...8000 | 60...8000 | 60...8000 | 60…8000 | 60…6000 |
Максимальный вес детали (кг) | 150 | 220 | 230 | 450 | 500 | 1000 | 1000 | 2200 |
Быстрый ход по осям X, Y, Z (м/мин) | 30 | 30, 30, 20 | 30, 30, 20 | 24, 24, 20 | 24, 24, 20 | 20, 20, 15 | 20, 20, 15 | 20, 20, 15 |
Точность позиционирования по осям X/Y/Z (мкм) | 15/15/15 | 15/15/15 | 15/15/20 | 15/15/20 | 10/10/15 | 10/10/15 | 10/10/15 | 10/10/10 |
Повторяемость, мкм | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Двигатель шпинделя (кВт) | 5,5(7,5) | 7,5(11) | 7,5(11) | 11(15) | 11(15) | 11(15) | 11(15) | 11(15) |
Магазин инструментов (шт.) | 16(24) | 16(24) | 24(30) | 24(30) | 24(30) | 24(30) | 24(32) | |
Габариты станка (мм) | 1750х1800х2350 | 2000х2000х2300 | 2000х2000х2300 | 2500х2100х2600 | 2700х2100х2600 | 3250x2800x2600 | 3250x2800x2600 | 4400х3350х3250 |
Вес машины (кг) | 2500 | 3100 | 3200 | 4500 | 4900 | 6200 | 7500 | 14000 |
ЧПУ (опции Siemens, Heidenhain) | Fanuc Oi Mate MC | Fanuc Oi Mate MC | Fanuc Oi Mate MC | Fanuc Oi Mate MC | Fanuc Oi Mate MC | Fanuc Oi Mate MC | Fanuc Oi Mate MC | Fanuc Oi Mate MC |
Цена ( у. е. с НДС со склада в Москве) | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 6 |
В базовую комплектацию поставки входят:
- Система ЧПУ Fanuc Oi Mate MC
- Линейные направляющие качения (М400, М450), скольжения (остальные модели),
- Встроенный датчик резьбонарезания,
- Устройство автоматической смены инструмента (УАСИ)
- Комплект специальных болтов для зажима инструмента с конусом ВТ40
- Система обдува конуса шпинделя при каждой смене инструмента
- Кабинетная защита зоны резания,
- Система охлаждения зоны резания
- Электрошкаф с теплообменником,
- Гусеничный стружкотранспортёр,
- Лампа-указатель работы станка
- Галогенная лампа освещения зоны резания,
- Лампа указатель работы станка,
- Центральная система смазки,
- Комплект инструмента для технического обслуживания станка,
- Комплект технической документации на русском языке.
Опции поставляемые за дополнительную плату
М300 | М400 | М450 | М500 | М550 | М650 | М700 | М800 | ||
1 | Стойка CNC Fanuc 0i-MD High speed | 122910 | 122910 | 122910 | 122910 | 122910 | 122910 | 122910 | 122910 |
2 | Стойка CNC SIEMENS 802 DSL | 99360 | 99360 | 99360 | 99360 | 99360 | 99360 | 99360 | 99360 |
3 | Стойка CNC Fanuc 18i/21i для 4-ой 5-ой оси alfa-приводами | Х | 781810 | 781810 | 781810 | 781810 | 781810 | 781810 | 781810 |
4 | Стойка CNC Fanuc 18i/21i для 4-ой 5-ой оси β - приводами | Х | -206962 | -206962 | -206962 | -206962 | -206962 | -206962 | -206962 |
5 | Замена alfa-приводами β-приводов для 3х осевого перемещения стандартной комплектации | Х | 184430 | 184430 | 184430 | 184430 | 184430 | 184430 | 184430 |
6 | Поворотный стол 4-th ось Ø200/ Ø170 | 255170 | 255170 | 255170 | 255170 | 255170 | 255170 | 255170 | 255170 |
7 | Поворотный стол 4-ая ось Ø250 | Х | Х | Х | 289260 | 289260 | 289260 | 289260 | 289260 |
8 | Поворотный стол Golden 4-та ос Ø320 с диам отв. Ø62мм | Х | Х | Х | 350290 | 350290 | 350290 | 350290 | 350290 |
9 | Задняя бабка для поворотного стола Ф200 | 22360 | 22360 | 22360 | 22360 | 22360 | 22360 | 22360 | 22360 |
10 | Задняя бабка для поворотного стола Ф321/Ф251 | Х | Х | Х | 29290 | 29290 | 29290 | 29290 | 29290 |
11 | Глобусный стол Golden sun (Тайвань) Ø320 4-та и 5-та ось | Х | Х | Х | 1960510 | 1960510 | 1960510 | 1960510 | 1960510 |
12 | Глобусный стол Kitagawa (Япония) Ø180 4-та и 5-та ось | Х | 1425670 | 1425670 | 1425670 | 1425670 | 1425670 | 1425670 | 1425670 |
13 | Глобусный стол Golden sun (Тайвань) Ø200 4-ая и 5-ая ось | Х | Х | Х | 1447940 | 1447940 | 1447940 | 1447940 | 1447940 |
14 | Глобусный стол Kitagawa (Япония) Ø140 4-та и 5-та ось | Х | 1869450 | 1869450 | 1869450 | 1869450 | 1869450 | 1869450 | 1869450 |
15 | Глобусный стол Kitagawa (Япония) Ø2514-та и 5-та ось | Х | Х | Х | 2329720 | 2329720 | 2329720 | 2329720 | 2329720 |
16 | Двухпаллетная станция с размером паллет 500/300мм | Х | 1117980 | 1117980 | 1117980 | 1117980 | 1117980 | 1117980 | 1117980 |
17 | Двухпаллетная станция с размером паллет 800/500мм | Х | 894880 | 894880 | 894880 | 894880 | 894880 | 894880 | 894880 |
18 | Мах. скорость вращения шпинделя 10000rpm BT40 | 144480 | 144480 | 144480 | 144480 | 144480 | 144480 | 144480 | Х |
19 | Мах. скорость вращения шпинделя 15000rpm BT40 | 248200 | 248200 | 248200 | 248200 | 248200 | 248200 | 248200 | Х |
20 | ZF редуктор | 184080 | 184080 | 184080 | 184080 | 184080 | 184080 | 184080 | Х |
21 | Мах. скорость вращения шпинделя 6000rpm BT50 | Х | Х | Х | 188660 | 188660 | 188660 | 188660 | Х |
22 | Инструментальный магазин ВТ40 на 16 инструментов, барабанного типа для М500 и М550 | -100195 | Х | Х | -100195 | -100195 | -100195 | -100195 | Х |
23 | Инструментальный магазин ВТ40 24 инструментов для M400 и M450 | 108230 | 108230 | 108230 | 108230 | 108230 | 108230 | 108230 | Х |
24 | Инструментальный магазин ВТ40 30 инструментов | Х | 64520 | 64520 | 64520 | 64520 | 64520 | 64520 | Х |
25 | Инструментальный магазин ВТ50 24 инструментов | Х | Х | Х | 137640 | 137640 | 137640 | 137640 | 137640 |
26 | Инструментальный магазин ВТ50 30 инструментов | Х | Х | Х | 242860 | 242860 | 242860 | 242860 | 242860 |
27 | Охлаждение через шпиндель | Х | 69510 | 69510 | 69510 | 69510 | 69510 | 69510 | 69510 |
28 | Агрегат охлаждения с насосом на 20 атм. | Х | 102270 | 102270 | 102270 | 102270 | 102270 | 102270 | 102270 |
29 | Агрегат охлаждения с насосом на 70 атм. | Х | 168030 | 168030 | 168030 | 168030 | 168030 | 168030 | 168030 |
30 | Датчик измерения инструмента проводной | 64480 | 64480 | 64480 | 64480 | 64480 | 64480 | 64480 | 64480 |
31 | Датчик измерения инструмента беспроводной | 107790 | 107790 | 107790 | 107790 | 107790 | 107790 | 107790 | 107790 |
32 | Датчик измерения детали проводной | 106950 | 106950 | 106950 | 106950 | 106950 | 106950 | 106950 | 106950 |
33 | Датчик измерения детали беспроводной | 156210 | 156210 | 156210 | 156210 | 156210 | 156210 | 156210 | 156210 |
34 | Программное обеспечение для датчиков | 96450 | 96450 | 96450 | 96450 | 96450 | 96450 | 96450 | 96450 |
35 | Комплект державок MAS BT40 с хвостовиком, 12 шт. | 57070 | 57070 | 57070 | 57070 | 57070 | 57070 | 57070 | Х |
36 | Комплект державок MAS BT50 с хвостовиком, 12 шт. | Х | Х | Х | 62800 | 62800 | 62800 | 62800 | 62800 |
37 | Стеллаж для инструмента и принадлежностей | Х | 23030 | 23030 | 23030 | 23030 | 23030 | 23030 | 23030 |
38 | Стружкотранспортёр | Х | 90361 | 90361 | 128290 | 128290 | 128290 | 128290 | 122910 |
40 | Маслоохладитель | Х | 122910 | 122910 | 122910 | 122910 | 122910 | 122910 | 122910 |
Условия поставки.
Срок поставки информация по запросу
Выполнение шефмонтажа, пуско-наладочных работ (ПНР) и обучения персонала у «Заказчика» в течение 5 рабочих дней при условии
а) станок должен быть установлен на фундамент
б) станок должен быть выставлен по уровню
в) должно быть подведено и подключено: электричество, заземление, сжатый воздух.
Срок гарантии Оборудования составляет 12 месяцев с момента подписания акта. Во время этого периода, все устранения бесплатны, кроме проблем связанных с небрежным или неправильным пользованием машины, неполадки связанные с использованием других устройств, изменениями сделанными без разрешения, ошибками манипуляции, недостатком в сервисе (превентим), перегрузками машины, пожарами или природными катастрофами.
