Комплекс сигнализационных средств (КСС)
Комплекс сигнализационных средств, предназначен для наблюдения за маршрутами движения объектов техники. КСС в автоматическом режиме обнаруживает и распознает движущиеся и низколетящие объекты техники заданных классов, используя сейсмо-акустические поля.
Комплекс сигнализационных средств предназначен для наблюдения за маршрутами движения объектов техники. КСС в автоматическом режиме обнаруживает и распознает движущиеся и низколетящие объекты техники заданных классов, используя сейсмо-акустические поля.
В состав комплекса входят несколько (до 127) автономных сигнализационных устройств (СУ) и центр управления. Связь между ними осуществляется по зашифрованному радиоканалу. Каждое СУ представляет собой автономный интеллектуальный сейсмо-акустический датчик. СУ расставляются на контролируемой территории таким образом, чтобы их зоны охвата перекрывали друг-друга. Центр управления должен быть расположен в пределах радиодосягаемости каждого СУ. Каждое СУ может быть дистанционно включено и выключено по командам центра управления. В процессе работы центр управления периодически запрашивает у каждого СУ его состояние и получает в ответ сообщение «включен», «выключен», «обнаружен объект» и т. д. Сами устройства инициировать связь не могут, это позволяет лучше организовать процесс обмана данными в системе, а также предотвратить демаскирование и пеленгацию устройств противником.
После установки СУ, начинается процесс его адаптации к фоно-помеховой обстановке, этот процесс является автоматическим и осуществляется только в отсутствии объектов техники. Процесс адаптации позволяет «привыкнуть» устройству к окружающей шумовой обстановке, чтобы иметь возможность выделять звук и сейсмику объекта на фоне окружающей среды. После завершения адаптации СУ выходит в рабочий режим.
Существует два рабочих режима – режим обнаружения и режим распознавания. В режиме обнаружения СУ только обнаруживает появление объекта и формирует сообщение «обнаружен объект». Режим распознавания возможен только в том случае, если в СУ загружены эталоны классов объектов, которые подлежат распознаванию (максимально возможное количество классов распознавания -8). В этом режиме СУ, обнаружив объект, относит его к одному из классов, на которые оно «обучено» (или к классу «прочий») и формирует соответствующее сообщение для центра управления. Отличительной особенностью данного комплекса является возможность оперативного дистанционного «обучения» СУ на новые классы объектов. Более того, каждое СУ может, обнаружив новый, ранее не известный ему, объект, сформировать его эталон и передать его центру управления. Благодаря этому все СУ, входящие в КСС, могут оперативно «обучаться» на новые классы объектов.

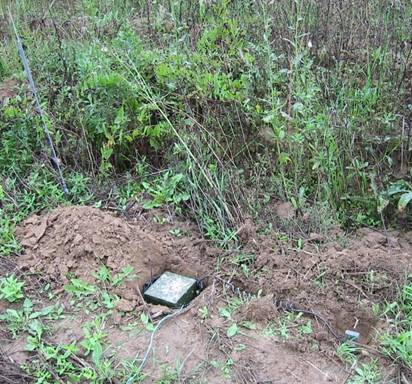

Комплекс сигнализационных средств
Состав КСС
№ | Наименование | Количесво (шт) | |
1 | КСУ | контрольно-сигнализационное устройство (сейсмо-акустического типа) | до 16 |
2 | КСАД | комбинированные сейсмо-акустические датчики | 1 в составе каждого КСУ |
3 | АФУ для КСУ | антенно-фидерное устройство для КСУ | 1 в составе каждого КСУ |
4 | УПИ | устройство приема и отображения информации | 1 |
5 | АФУ для УПИ | антенно-фидерное устройство для УПИ | 1 |
Технические характеристики КСУ
Дальность радиосвязи (без ретрансляторов) | до 2 км |
Количество распознаваемых классов | до 8 |
Вероятность правильного распознавания при соотношении сигнал-шум более 12 дБ | 0.92 |
Канал связи | полудуплексный |
Радиус обнаружения объекта (типа «КАМАЗ») | не более 350 м |
Отличительной особенностью данного комплекса является возможность дистанционного обучения КСУ на новые классы объектов.
