УСТАНОВКА ДЛЯ СМЕШИВАНИЯ НАНОПОРОШКОВ
В УЛЬТРАЗВУКОВОМ ПОЛЕ
Дано описание установки для смешивания нанопорошков в ультразвуковом поле большой интенсивности
Ранее проведённые эксперименты по установлению основных хависимрстей при ультразвуковом смешивании позволии сконструировать опытную технологическую установку [1,2].
Рис. 1. 3D-модель установки УЗВС-5.0 1 - рамная станина установки, 2 - возбудитель УЗВ-колебаний (в кожухе), 3 - излучатель (вибратор), 4 - привод вертикального возвратно-поступательного перемещения, 5 - привод вращения стола, 6 - мотор-редуктор привода вращения стола, 7 - мотор-редуктор и манизм возвратно-поступательного вертикального перемещения стола | В основу конструкции установки положен агрегатный принцип, при котором на неизменную станину установки устанавливают отдельные узлы (агрегаты) привода, требующиеся для выполнения конкретной работы, а сами агрегаты взяты из номенклатуры промышленных агрегатов и узлов металлорежущих станков и прессового оборудования, выпускаемого промышленными предприятиями. Общий вид 3D модели установки показан на рис. 1. Сборочный чертёж установки показан на рисунке 2. На станине установки 4, выполненной в виде жёсткой рамы с раскосами установлены все механизмы установки. |
В верхней части установлен магнитострикционный преобразователь 1 с укреплённым на нём излучателем. С помощью винтовой передачи 2-3-13 преобразователь 1 можно перемещать в поперечном направлении для точной установки излучателя относительно сосуда 5, в котором производится перемешивание шихты. В нижней части рамы установлены механизм вертикального перемещения стола 8-11-12 и механизм его вращения 6-10, снабжённые электроприводами постоянного тока в возможностью регулирования числа оборотов и, соответственно - скоростью возвратно-поступательного вертикального перемещения стола и частотой его вращения. Ёмкость для смешивания 5 установлена на столе с акустической развязкой, чтобы не передавать акустическую энергию в узлы и механизмы макета.

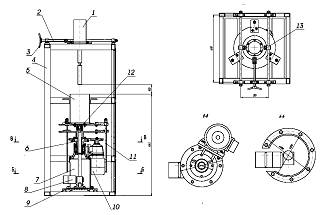

Рис. 2. Установка для УЗВ-смешивания консистентных суспензий
Для перемещений стола выбран механизм возвратно-поступательного перемещения с шариковинтовой парой производства шведской фирмы SKF [1].
