НЕГОСУДАРСТВЕННАЯ АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОБРАЗОВАТЕЛЬНАЯ ОРГАНИЗАЦИЯ

« ИНСТИТУТ ИНДУСТРИИ МОДЫ»

Кафедра «Конструирование и технология швейных изделий»

КОНСТРУИРОВАНИЕ ОДЕЖДЫ

Методические указания

по выполнению курсового проекта для студентов

специальности 260902 – «Конструирование швейных изделий»

Москва 2006

Составитель:

КОНСТРУИРОВАНИЕ ОДЕЖДЫ: Методические указания по выполнению курсового проекта / , НАНОО ИИМ, 2005, 31 с.

Предназначено для студентов специальности 260902 очной, очно-заочной, заочной форм обучения.

Одобрено Учебно-методическим Советом ИИМ « ____» ___________ 2006 г.

СОДЕРЖАНИЕ

ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ 4

1.1. Правила оформления курсового проекта 4

1.2. Защита курсового проекта 6

1.3. Тематика курсовых проектов 6

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ

РАЗДЕЛОВ КУРСОВОГО ПРОЕКТА 6

ВВЕДЕНИЕ 6

1. Техническое задание 7

1.1. Требования заказчика, предъявляемые к изделию 7

1.2. Назначение и общая характеристика проектируемого

изделия 8

2. Техническое предложение 8

2.1. Выбор модели 8

2.2. Антропометрический анализ фигур 10

2.3. Выбор материалов 10

3. Эскизный проект 11

3.1. Характеристика модели. Описание фасонных

и конструктивных особенностей модели 11

3.2. Характеристика материалов, составляющих пакет

изделия 12

4. Технический проект 14

4.1. Установление исходных данных и разработка основы

чертежа конструкции изделия 14

4.2. Разработка модельных особенностей проектируемого

изделия 16

5. Рабочий проект 17

5.1. Разработка лекал верха, подкладки и прокладочных

деталей 17

5.2. Раскладка лекал и определение норм расхода

материала 19

5.3. Порядок проведения примерки 21

5.4. Выбор метода обработки изделий и характеристика

оборудования 22

ЗАКЛЮЧЕНИЕ 23

СПИСОК ЛИТЕРАТУРЫ 23

Приложения 26

ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Целью курсового проектирования является закрепление и углубление теоретических знаний, полученных при изучении курса, и развитие навыков самостоятельной работы студентов путем решения конкретных задач инженерно-технического и научно-исследовательского плана.

При разработке курсового проекта по дисциплине «Конструирование одежды» следует исходить из решения следующих задач:

· обобщение, углубление и закрепление знаний, полученных при изучении дисциплин: «Проектирование швейных изделий», «Конструирование одежды», «Конфекционирование материалов для одежды», «Оборудование швейного производства», «Технология изготовления одежды»;

· развитие навыков самостоятельной работы студентов со справочной литературой и научно-технической документацией;

· разработка проектно-конструкторской документации на проектируемую модель одежды для индивидуального и типового потребителя на базе передовых инженерных решений, обеспечивающих эффективность производства.

Курсовой проект состоит из расчетно-пояснительной записки объемом 25-30 страниц, образца изделия и графической части на 3 листах формата А1.

Расположение материала записки: титульный лист, бланк задания на курсовое проектирование, содержание, введение, техническое задание, техническое предложение, эскизный проект, технический проект, рабочий проект, заключение, список литературы.

1.1. Правила оформления курсового проекта

Пояснительная записка должна быть напечатана на одной стороне стандартного листа писчей бумаги формата А4. Поля должны оставаться по всем четырем сторонам листа: левое поле - 25мм, правое поле - не менее 10 мм, верхнее и нижнее - не менее 15 мм. Шрифт Times New Roman, для основного текста - 14 кегль, для заголовков разделов – 18 кегль, жирный, для заголовков подразделов – 14 кегль, жирный; полуторный пробел. Подчеркивание заголовков глав и параграфов не допускается.

Страницы пояснительной записки с рисунками, таблицами и приложениями должны быть пронумерованы сквозной нумерацией. Первой страницей является титульный лист, затем лист задания на курсовой проект (приложения 1,2). Выделение схем и графиков не допускается, т. к. они входят в нумерацию рисунков. Страницы нумеруются в правом верхнем углу листа. При оформлении таблиц номер страницы ставится в правом верхнем углу, заголовок таблицы располагается ниже. При переносе таблицы на следующую страницу в правом верхнем углу указывают: «Продолжение таблицы 1», а вместо «шапки» допускается представлять порядковые номера имеющихся граф. Схемы, рисунки, таблицы и графики должны иметь порядковый номер и подрисуночную подпись, например: рис. 1. Предлагаемые варианты женского платья. В пояснительной записке таблицы и рисунки помещаются после текста, в котором приводится ссылка на них.

Начинать разделы с рисунка и таблиц не допускается. Повторные ссылки на рисунки, таблицы, приложения, а также графическую часть работы оформляются следующим образом: см. рис.1., см. табл. 2., см. пункт 2.3, см. приложение 1.

В список литературы включают все использованные источники. Наименование литературных источников располагается в алфавитном порядке.

Сведения о книгах должны включать: фамилию и инициалы автора, заглавие книги, место издания, издательство, год издания, количество страниц.

НЕ нашли? Не то? Что вы ищете?

Сведения о статье из периодического издания должны включать: фамилию и инициалы автора, заглавие статьи, наименование журнала, год выпуска, том, номер издания, страницы, на которых помещена статья.

Ссылки на литературу обязательны (!) и осуществляются по тексту, например: «Для построения конструкции женского платья используется методика, разработанная МТИЛП» [2]. Номер в квадратных скобках соответствует номеру источника в списке литературы.

Список литературы помещается в конце курсового проекта.

Образец изделия выполняется в натуральную величину и демонстрируется на конкретной фигуре. Образец должен быть изготовлен полностью или находиться в стадии примерки. Образец изделия оценивается по степени соответствия эскизу модели, посадки изделия на фигуре и удобства в динамике. Материалом для образца может быть макетная ткань или ткань, выбранная автором для модели.

Графическая часть проекта выполняется в соответствии с требованиями ГОСТ ЕСКД по формату, условным обозначениям, шрифтам и масштабам. Объем графической части определяется заданием. Графическая часть выполняется на листах формата А 1 и содержит:

- чертеж конструкции модели в М 1:2;

- чертеж комплекта лекал в М 1:2.

Чертеж конструкции модели на заданную фигуру выполняется на миллиметровой бумаге М 1:1 и вкладывается в пояснительную записку в сложенном виде размером кратным формату А 4.

1.2. Защита курсового проекта

К защите курсового проекта допускаются студенты, выполнившие его в полном объеме, т. е. оформившие пояснительную записку, графическую часть и представившие готовый образец модели в материале. Выполненный курсовой проект подписывается студентом и руководителем проекта и представляется на защиту.

Защита курсового проекта проводится перед комиссией из 2-3 преподавателей, ведущих курс «Конструирование одежды». Время для доклада - 5-7 минут, после чего членами комиссии задаются вопросы по теме проекта. В докладе студент должен дать обоснование выбора модели, материала, метода конструирования и особенностей конструкции выбранной модели.

Оценка курсового проекта производится по результатам защиты с учетом качества выполнения проекта и образца.

Курсовые проекты, имеющие теоретический и практический интерес, представляются на конкурс студенческих научных работ, отмечаются приказом по институту.

1.3. Тематика курсовых проектов

Тема курсового проекта: «Разработка проектно-конструкторской документации на модель для индивидуального потребителя в условиях заданного типа производства и вида услуг».

Варианты тем курсового проекта определяют вид и назначение одежды (мужская, женская, детская), материала, ассортимента (платье, жакет, пиджак и т. д.), тип производства и вид услуг. Эти данные определяются заданием.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ РАЗДЕЛОВ

КУРСОВОГО ПРОЕКТА

ВВЕДЕНИЕ

Улучшение качества одежды высокого эргономического соответствия, расширение модного ассортимента, повышение эффективности производства являются основными задачами, стоящими перед предприятиями, выпускающими одежду. Решение указанных задач зависит от организации работ на стадиях проектирования одежды и качества проектно-конструкторской документации.

В связи с этим во введении необходимо отразить значение проектирования одежды в общем процессе ее изготовления, дать анализ модных направлений заданного ассортимента одежды по форме, покрою, цвету, фактуре материала и т. п., отметить актуальность темы, ее перспективность. Во введении ставятся цели и задачи курсового проекта.

Объем раздела в пояснительной записке не превышает 1-2 страниц.

1. Техническое задание

1.1. Требования заказчика, предъявляемые к изделию

В разделе приводят обоснование требований заказчика, предъявляемых к проектируемому изделию в зависимости от типа производства (социальные, функциональные, эргономические, эстетические, эксплуатационные, гигиенические и др.) и производственные требования (конструкторско-технологические и экономические). Требования заказчика учитываются в проектах на индивидуального потребителя. И содержат конкретные пожелания и требования, касающиеся цветовой гаммы и фасона изделия (силуэт, стиль, покрой и т. д.), вида ткани, стоимостных характеристик изделия, методов обработки и др.

Требования должны быть изложены четко и конкретно.

Социальные требования определяются соответствием спроса заказчика на данный вид одежды, конкурентоспособностью моделей, адекватностью стоимости моделей одежды финансовым возможностям различных групп заказчиков и потребителей.

Функциональные требования определяются требованиями соответствия заданного вида одежды его конкретному назначению, размерной и полнотновозрастной группе заказчика, его внешнему облику и психологическому складу.

Эстетические требования определяются направлениями моды на предстоящий сезон для проектируемого вида одежды с учетом назначения.

Эргономические требования включают в себя требования антропометрического, гигиенического и психофизического соответствия. Гигиенические требования одежды характеризуется соответствием санитарно-гигиеническим нормам и рекомендациям. Психофизиологическое соответствие характеризуется удобством пользования элементами одежды, а также минимальной массой изделия.

Эксплутационные требования определяются показателями надежности, долговечности, ремонтопригодности изделия. Эти требования связываются с назначением изделия, возрастной и социальной группами заказчика.

Технико-экономические требования характеризуются эффективностью процесса проектирования конструкций одежды. Они влияют на технологические процессы изготовления одежды. На технико-экономические требования влияет вид услуг и организационно-технический уровень развития предприятий, объемы производства.

1.2. Назначение и общая характеристика проектируемого изделия

На основании требований, рассмотренных в пункте 1.1, представляются эскизы 5 моделей выбранной ассортиментной группы изделий.

Дается характеристика проектируемых изделий: наименование изделий, назначение (повседневное, для отдыха, нарядное и т. д.), тип производства (промышленное, по индивидуальным заказам), вид услуг (индивидуальный заказ, мелкие партии и т. д.).

Дается характеристика климатической зоны и сезона эксплуатации изделия. В связи с этим устанавливается пакет одежды и осуществляется подбор необходимых материалов. При этом указывают технологические свойства материалов, влияющих на выбор конструктивного решения и технологическую обработку. Даются рекомендации по выбору фурнитуры и скрепляющих материалов.

2. Техническое предложение

2.1. Выбор модели

В разделе проводится выбор модели из числа моделей-аналогов, представленных в предыдущем разделе. Модели-аналоги подвергаются анализу на предмет соответствия особенностям телосложения заданной фигуры, условиям эксплуатации изделия и т. д. по техническим рисункам. Модели-аналоги прорисовываются на рисунке абриса модной фигуры в трех проекциях (спереди, сзади и в профиль). Анализ проводится по схеме, приведенной в таблице 1. По каждому показателю выставляется оценка по трехбалльной шкале, приведенной в таблице 2. Итоговая оценка по каждой модели получается суммированием единичных оценок. По результатам анализа составляется общее заключение о степени соответствия моделей показателям качества. Модель, набравшая наибольшее количество баллов, остается в дальнейшей разработке.

Таблица 1

Анализ показателей качества моделей-аналогов

№ п/п	Показатели качества	Оценка показателя по моделям, балл
М1	М2	М3	М4	М5
1	Соответствие направлению моды
2	Соответствие формы модели покрою, отделке, материалу, климатическим условиям
3	Соответствие возрасту потребителя
4	Соответствие размерам и формам тела в статике
5	Соответствие размерам и форме тела в динамике
6	Соответствие психофизиологическим особенностям потребителя
7	Обеспечение комфортного состояния потребителя
8	Удобство и простота ухода за изделием

Таблица 2

Шкала оценок

Число баллов	Оценка	Критерий оценки
3	Отлично	Полное соответствие требованиям
2	Хорошо	Неполное соответствие требованиям
1	Удовлетворительно	Значительное отклонение от требований
0	Неудовлетворительно	Полное несоответствие требованиям

По итогам таблицы 1 дается обоснование выбранной модели, приводятся требования к материалам, вытекающие из формы модели, структуры поверхности, характера членения и т. д.

Характеристика формы дается в сопоставлении с размерами и формой тела человека по линии плеч, груди, талии, бедер и низа изделия. Здесь же отмечается уровень глубины проймы, талии, низа изделия.

Структуру поверхности характеризуют как гладкую или рельефную. Пластику поверхности характеризуют по местам сопряжения деталей (рукав-пройма, лифа-юбки и др.) и наличию, величине или отсутствию напуска, наполнения оката и т. д.

Покрой изделия характеризуется числом, местоположением и конфигурацией конструктивно-декоративных и декоративных линий, отмечая разработку поверхности декоративными и функциональными элементами

2.2. Антропометрический анализ фигур

Выбор модели одежды при изготовлении одежды на индивидуального потребителя в значительной мере зависит от особенностей его внешнего образа и телосложения. Поэтому в этом разделе дается сравнительный анализ параметров фигур. Сравнительный анализ фигуры проводится в форме таблицы 3, в которой осуществляется анализ идеальной и типовой фигуры и приводятся величины измерений идеальной фигуры (манекенщицы).

Таблица 3

Сравнительная оценка измерений фигуры заказчика

с измерениями типовой фигуры

№ п/п	Наименование мест измерений	Условное обозначение	Величина измерений	Разница, см (+, -)
идеальная фигура	типовая фигура	конкретная фигура
1	2	3	4	5	6	7
1	Рост	Р
2	Полуобхват шеи и т. д.	Сш

В результате описательного и количественного анализа выявляются отличия в строении фигур (идеальных и типовых, типовых и конкретных), указываются основные особенности телосложения, рекомендуемые размеры.

2.3.Выбор материалов

Выбор материалов производится с учетом вышеизложенных требований технического задания и в соответствии с моделью. Выбранные материалы должны обеспечивать получение заданной формы, покроя наиболее простыми и доступными конструктивными средствами. Раздел заканчивается перечнем материалов, необходимых для изготовления заданного вида одежды, которые представляются в таблице 4.

Таблица 4

Материалы для пакета изделия

Название и назначение материалов

Образец (5х5 см)

Покровный (основной)

Подкладочный

Прокладочный

Отделочные:

декоративные

тесьма

кружево и т. д.

Скрепляющие:

швейные нитки

клеевые материалы

Фурнитура:

пуговицы

застежки-молнии

кнопки

крючки и т. д.

3. Эскизный проект

3.1. Характеристика модели. Описание фасонных и конструктивных особенностей модели

Выбранная для проектирования модель представляется в виде технического рисунка (приложение 3). Дается описание внешнего вида модели и способа создания объемной формы.

Описание внешнего вида модели включает:

1) наименование, назначение изделия, используемый материал (например, платье женское, повседневное деловое из полушерстяной ткани для весеннего периода);

2) силуэт изделия и его геометрическая форма, покрой изделия,
преобладающее членение поверхности изделия (горизонтальное, вертикальное, смешанное, сложное, фантазийное), вид застежки (например, платье прямого силуэта геометрической формы «квадрат», с втачным рукавом, преобладающее членение – горизонтальное, застежка – центральная на планку на 5 петель и пуговиц. Петли обметанные, вертикально расположенные, пуговицы диаметром 8-10 мм, гладкие пластмассовые, матовые, на ножке; способ создания объемной формы – конструктивный);

3) характеристику конструкции спинки (например, спинка со средним швом, с вертикальными рельефами от середины плечевого шва до линии бедер);

4) характеристику конструкции полочек, способ создания объемной формы (например, полочки с вертикальными рельефами от середины плечевого шва до линии бедер; карманы боковые накладные прямоугольной формы расположены на 7 см ниже линии талии);

5) характеристику конструкции рукава, способ создания объемной формы (например, рукава втачные одношовные без локтевой вытачки, зауженные, длиной ¾, с манжетами; манжеты круговые цельнокроеные);

6) характеристику конструкции узла воротник-горловина (например, вырез горловины под «горлышко», воротник отложной с концами прямоугольной формы);

7) характеристику подкладки и прокладочных деталей (отмечают их наличие и место расположения, способ крепления к деталям верха, вид отделки и способ создания объемной формы);

8) вид отделки бортов, лацканов, низа изделия, воротников, карманов и т. д. (например, отделочная строчка по краю борта, воротника на 0,1 см от сгиба).

Далее рекомендуются предпочтительные роста, размеры, полнотные и возрастные группы потребителей, для которых эта модель может быть предложена и изготовлена.

3.2. Характеристика материалов, составляющих пакет изделия

В разделе приводится обоснование выбора материалов по требованиям и свойствам материалов, входящих в пакет изделия (эргономические, конструктивно-технологические, надежности, эстетические, безопасности и экологичности). Перечень требований к материалам и свойствам их характеризующих может меняться с учетом вида и назначения изделия. Значимость требований для всех материалов, составляющих пакет, указываются в таблице 5. Наиболее значимые требования обозначают цифрой 1, наименее – цифрой 5.

Таблица 5

Значимость требований к материалам

Наименование

материалов, составляющих пакет

изделия

Требования к материалам и их значимость

эстетиче-

ские

эргономи-

ческие

констр.-

технол.

надежности

экономические

Покровные

Подкладочные

Прокладочные

Утепляющие

Скрепляющие

Отделочные

Фурнитура

и т. д.

Предварительный выбор материалов должен осуществляться таким образом, чтобы удовлетворять главному условию – единству требований и свойств всех материалов, составляющих пакет изделия.

В заключение раздела в таблице 6 приводится характеристика материалов по основным свойствам. В конфекционной карте указываются материалы, которые при необходимости могут заменить рекомендуемые (таблица 7).

Таблица 6

Характеристика материалов, входящих в пакет изделия

Назначение и наименование материала	Поверхностная плотность г/м2	Ширина, см	Число нитей на 10 см	Волокнистый состав	Вид отделки	Переплетение
о	у

Таблица 7

Конфекционная карта

Наименование изделия	Материалы, составляющие пакет изделия
Автор	Материал верха (образец 5х5 см)
Силуэт
Рекомендуемые размеры
Полнотно-возрастная группа
Рисунок модели	Подкладочные Прокладочные (образец 5х5 см) (образец 5х5 см)
Фурнитура Отделочные (образец) (образец)
Скрепляющие (образец)
Рекомендуемые способы ухода	Режимы ВТО Рекомендуемые методы обработки

4. Технический проект

4.1. Установление исходных данных и разработка основы чертежа конструкции изделия

Для разработки чертежей конструкций заданного вида одежды в зависимости от темы курсового проекта выбирается метод конструирования. При разработке проектно-конструкторской документации (ПКД) для изготовления в условиях производства одежды на индивидуального потребителя рекомендуется использовать Единый метод конструирования одежды ЦОТШЛ, в условиях промышленного производства – Единую методику конструирования одежды стран – членов СЭВ. При разработке курсового проекта возможно использование и других методов конструирования, но в этом случае необходимо обосновать целесообразность применения данного метода.

В пояснительной записке в краткой форме представляется общая характеристика используемого метода конструирования. При этом отражаются его точность, трудоемкость, возможность учета особенностей телосложения фигур, свойства материалов и др.

Исходными данными для разработки чертежей конструкций моделей являются размерные признаки фигуры (типовой или индивидуальной) и прибавки на свободное облегание, обеспечивающие соответствие проектируемого изделия направлению моды.

Для разработки чертежей конструкций заданного вида одежды в табличной форме представляются величины размерных признаков типовой фигуры (таблица 8) и прибавки на свободное облегание (таблица 9). При разработке проектно-конструкторской документации для изготовления изделий на индивидуального потребителя в данном разделе вместо таблицы 8 дается ссылка на раздел 2.2, в котором проводится сравнительный анализ типовой и индивидуальной фигур.

Таблица 8

Размерные признаки типовой фигуры _____________________

(Р – Ог3 – Об)

Наименование размерного признака	Условное обозначение	Величина размерного признака, см
Рост	Р	164
Полуобхват шеи	Сш	18,2
и т. д.

Таблица 9

Прибавки на свободное облегание

Наименование прибавки	Условное обозначение	Величина прибавки, см
Прибавка к полуобхвату груди III	Пг	10,0
Прибавка к ширине спины	Пшс	3,0
и т. д.

До построения чертежей конструкций в соответствии с используемым методом конструирования выполняются предварительные расчеты конструкции в табличной форме (таблица 10).

Таблица 10

Наименование участка	Условное обозначение	Распределение ОгIII по участкам, см	Распределение Пг по участкам, см	Размеры участка, см
Спинка	Ао а	Шс	Пшс	Шс + Пшс
Пройма	Аа2	СгIII-(Шc + Шг) + (СгII - СгI)	Пг-(Пшс + Пшп)	(СгIII + Пг + Гг) – (Шс+ Пшс) – (Шг+ (СгII - СгI) + Пшп)
Полочка	а1 а2	Шг + (СгII-СгI)	Пшп	Шг+(СII - СгI) + Пшп
Ширина базисной сетки	Ао а1	СгIII	Пг	СГ III + ПГ + Гг

Расчет основных конструктивных участков чертежей деталей (полочка, спинка, рукав, воротник) заданного вида одежды представляется в табличной форме с указанием наименования определяемых отрезков (таблица 11).

Таблица 11

Расчет основных участков конструкции________________

(вид изделия)

для типовой фигуры ___________

(Р – Ог III – ОБ )

Наименование участка	Условное обозначение на чертеже	Расчетная формула	Расчет и величина конструктивного участка, см
Уровень лопаток	А0У	0,3 х ДтсII	0,3 x 45,1 = 13,5

На основании расчетов в пояснительной записке выполняются чертежи конструкций в М 1: 5.

4.2. Разработка модельных особенностей проектируемого изделия

На чертежи первичной конструкции наносятся модельные особенности в соответствии с моделью, представленной в эскизном проекте, описываются приемы технического моделирования. Модельные особенности наносятся на основу конструкции в следующей последовательности:

1) уточняются внешние контуры деталей (укорачивается или удлиняется линия плеча, изменяется линия горловины изделия, при необходимости корректируется длина основных деталей и т. д.);

2) осуществляется перенос вытачек или проектирование рельефов, подрезов, драпировок методами технического моделирования;

3) наносятся линии карманов, лацканов, бортов, положение петель, пуговиц и т. п.

Полученная в результате модельная конструкция представляется в пояснительной записке в М 1: 5.

5. Рабочий проект

5.1. Разработка лекал верха, подкладки и прокладочных деталей

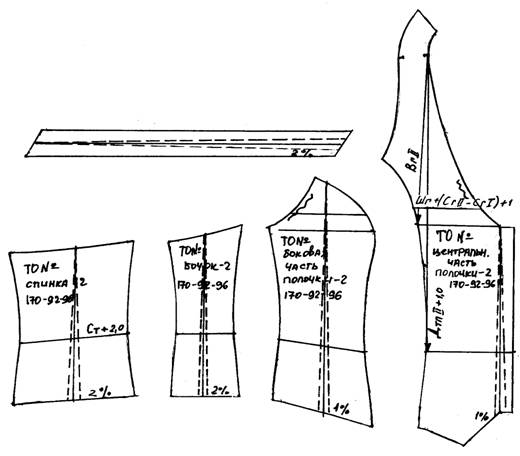

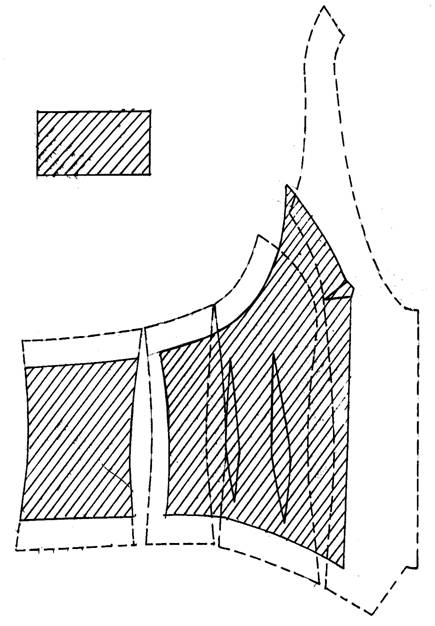

Исходными данными для разработки чертежей рабочих лекал являются: технический чертеж конструкции, технологические свойства материалов, из которых будет изготавливаться изделие, и запроектированные методы технологической обработки. Перед построением лекал проверяются: сопряженность линий, длина монтируемых срезов, величина припусков в технологической обработке, положение контрольных знаков. Чертежи лекал строятся на все детали, включая мелкие.

Для разработки лекал с чертежа конструкции копируется каждая деталь в отдельности.

Принципы разработки и оформления лекал определяются типом производства (промышленное, индивидуальное) и видом услуг (изготовление на индивидуального потребителя, одежда в виде полуфабрикатов и др.).

Для раскроя изделий на индивидуального потребителя разрабатываются лекала базовых конструкций на типовую (или индивидуальную) фигуру без припусков на швы, подгибку низа деталей и уточнение изделий на фигуре во время примерки.

На все детали комплекта лекал наносятся направление нитей основы и допускаемые отклонения от них, отмечаются знаками места технологической или влажно-тепловой обработки. На лекалах наносятся конструктивные линии и расчетные формулы основных участков конструкции. При написании формулы в лекалах указываются условное обозначение размерного признака и абсолютная величина прибавки в см (приложение 4).

Для правильного соединения деталей на лекалах ставятся контрольные знаки величиной 0,5 см. Местоположение надсечек обусловлено наличием посадки или влажно-тепловой обработки, а также необходимостью совмещения основных конструктивных поясов (линии талии, бедер и др.). Кроме того, контрольный знак ставится на детали еще в том случае, если длина среза превышает 1м. На лекалах надсечками наносят места прикрепления карманов, пат, хлястиков, шлевок и др.

Таблица 12

Расчетные формулы, указываемые на

лекалах базовой конструкции

Порядковый номер участка	Наименование участков конструкции	Расчетная формула
1	2	3
1	Длина спинки до талии	ДтсII +Пдтс
2	Ширина спинки	Шс + Пшс
3	Положение линии бедер	ТБ = 0,5 ДтсII - 2 (женская одежда) ТБ = 0,5 ДтсII - 5 (для пиджака) ТБ = 0,5 ДтсII - 4,5 (для мужского пальто)
4	Положение линии груди	ВпрзII + Пспр+0,5 Пдтс
5	Длина плечевого среза спинки	Шп + припуск на посадку или вытачку
6	Расстояние от середины спинки на линии талии до конца плечевого среза	ВпкII + Пдnc + толщина плечевой прокладки
7	Ширина (изделия) под проймой	(СгIII + Пг) + отвод средней линии спинки + раствор вытачек по линии груди
8	Ширина полочки по линии груди	Шг + Пшг (мужская одежда) Шг + (СгII - СгI) + Пшп (женская одежда)
9	Положение высшей точки горловины относительно линии талии	ДтпII + Пдт
10	Ширина изделия по линии талии (прилегающий и полуприлегающий силуэты)	Ст + Пт
11	Ширина изделия по линии бедер	Сб + Пб
12	Ширина рукава под проймой	Оп + Поп
13	Ширина горловины спинки	Сш / 3 + Пшгс

На лекалах указываются также название лекал и наименование изделия. Например:

• лекала базовых конструкций женского демисезонного пальто прямого силуэта;

• номер технического описания (например, ТО №1);

• название лекал (верх, подкладка, прокладка и т. д.);

• наименование детали (полочка, спинка, др.);

• количество деталей в крое (больше одной);

• размер изделия (например, ).

Словами указываются середина детали или складки, линии сгибов деталей или складок. На одной из крупных деталей (обычно спинке) дается перечень всех лекал, входящих в комплект.

Разработка чертежей лекал для изготовления одежды в условиях промышленного производства или мелкими сериями на предприятиях бытового обслуживания производится на конкретные модели. Комплект лекал включает все детали (верха, подкладки, прокладки). Лекала разрабатываются на средний размер типовой фигуры с учетом припусков на швы (таблица 13).

Чертежи лекал представляются в пояснительной записке в масштабе 1: 5.

Спецификация деталей дается в табличной форме (таблица 14) с указанием всех деталей (из основной, подкладочной, прокладочной и прикладной ткани), входящих в пакет изделия.

5.2. Раскладка лекал и определение норм расхода материала

По разработанным лекалам на выбранную ширину материалов в масштабе 1: 5, выполняются раскладки лекал деталей верха, подкладки и прокладочных деталей на миллиметровой бумаге.

Лекала в раскладке располагают в соответствии с техническими требованиями, предусматривающими соблюдение допускаемого числа надставок к деталям, правильного направления нитей основы, ворса, рисунка материала. При изготовлении изделий с примеркой лекала в раскладке укладывают с учетом припусков на швы к деталям и уточнение изделия по фигуре заказчика (таблица 16).

Для выполнения раскладки лекал определяют норму расхода материала и процент межлекальных выпадов, Вф:

Sp - Sл

Вф = ----%,

где Sp, Sл – соответственно площадь раскладки лекал и площадь лекал изделия, см2.

Полученные данные сравниваются с отраслевыми нормами расхода для установления экономичности раскладки лекал в зависимости от вида и рисунка материала, его ширины, вида раскладки лекал и способа настилания материала и т. д.

Таблица 13

Величины припусков на швы к деталям одежды

Виды шва	Основные технологические операции	Параметры шва, см
Стачной	Соединение деталей полочек, спинки по боковым и плечевым срезам, срезов рукавов, соединение рукава с изделием. Соединение всех деталей подкладки с утепляющей прокладкой. Притачивание манжет, воротника, стачивание разрезных вытачек, притачивание надставок к деталям из основной ткани. Обтачивание воротников, манжет, бортов, клапанов, хлястиков, поясов и др. Стачивание деталей из ватина, из поролона и синтепона	1 -1,5 1,0-1,2 0,7-1,0 0,3-0,7 0,7-1,0 0,4-0,5
Накладной шов с открытыми срезами	Соединение основных деталей. Соединение частей прокладки	0,5-1,0 0,3-0,5
Шов в подгибку	Подгибание низа изделия: пальто женское (прямого силуэта, расклешенного силуэта), жакет пальто мужское пиджак Подгибание рукава: женская одежда, мужская одежда	5,0 3,0 3,0 4,0 3,0 4,0 3,0

Таблица 14

Спецификация деталей (вид изделия)

Порядковый номер	Наименование деталей	Количество деталей, шт.
в лекалах	в комплекте кроя
1	Основная ткань Спинка	1	2

Таблица 15

Припуски на швы уточнения изделий по фигуре заказчика,

используемые при разработке лекал базовой конструкции

Наименование изделия	Величины припусков по основным участкам лекал, см
боковые срезы	плечевые срезы	по линии талии	верхние части среза проймы спинки и полочки	локтевой срез 2-х шовного рукава	передний срез 2-х шовного рукава верхней и нижней частей	одно шовный рукав	низ рукава	низ изделия
верхняя часть	нижняя часть
Пальто женское	3,0	3,0	-	2,0	2,0	2,0	1.0	2,0	4	3,0- 5,0
Пальто мужское	3,0	3,0	-	2,0	1,0	3,0	1,0	2,0	3,0	4,0
Пиджак	3,0	3,0	-	2,0	1,0	3,0	1,0	-	3,0	3,0
Платье с втачным рукавом, цельно- кроеное по линии талии	3,0	3,0	-	2,5	-	-	-	2,0- 2,5	4,0	2,0- 5,0
Платье отрезное по линии талии	3,0	3,0		2,5	-	-	-	2,0- 2,5	4,0	2,0- 5,0

5.3. Порядок проведения примерки

После выполнения раскладки лекал и раскроя образец готовится к примерке. Для этого на деталях кроя отмечаются контрольными линиями величины припусков на швы и подгибку низа деталей, линии груди, талии бедер, балансовые вертикали по линиям, ограничивающим ширину спинки и полочки, местоположение петель, карманов.

Примерка образца проводится на фигуре или манекене. Все изменения производятся на правой стороне женской фигуры и на левой – мужской.

В пояснительной записке необходимо указать последовательность примерки. Все обнаруженные дефекты изделия с указанием характера их проявления, причин возникновения и путей их устранения (таблица 16).

Таблица 16

Характеристика дефектов и изменений, внесенных в конструкцию

после проведения примерки

Наименование

дефекта

Зарисовка

внешнего

вида

дефектов

Описание

внешних

признаков

дефектов

Причина

возникновения

дефектов

Способ

исправления

дефектов

Устранение дефекта

(схема)

5.4. Выбор метода обработки изделий и характеристика оборудования

В разделе приводится характеристика выбранного оборудования (таблицы 17, 18, 19). При выборе методов обработки учитываются основные направления дальнейшего совершенствования техники и технологии швейного производства, методы обработки устанавливаются с учетом применяемого оборудования и средств технологической оснастки.

Таблица 17

Технологическая характеристика швейных машин

Наименова

ние

оборудова

ния, класс, предприя

тие- изготови

тель

Тип

стежка

Максима

льная

скорость

главного вала, мин

Исполнительный орган перемещения

материала

Толщина сшиваемого пакета

материалов, мм

Длина стежка,

мм

Применяемые

Вид обрабатывае

мого

материала

Дополнительные

сведения

Иглы

Нитки

Таблица 18

Техническая характеристика прессов

Вид оборудования, предприятие-

изготовитель

Производительность цикл/ч,

Усилие прессования,

кН (кГо)

Температура нагрева, t С

Время прессования, с

Таблица 19

Техническая характеристика утюгов

Марка утюга, предприятие- изготовитель	Назначение	Масса, кг	Нагревательный элемент	Давление пара, МПА	Расход пара, кг/ч
тип	мощность, Вт
1	2	3	4	5	6	7

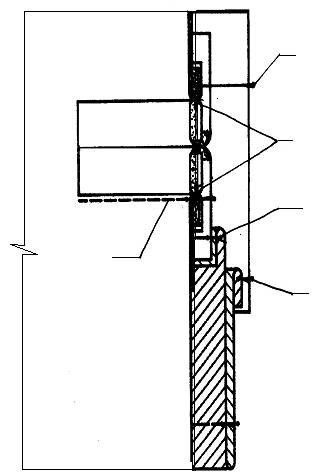

В разделе должны быть представлены методы обработки основных узлов проектируемой модели изделия в виде сборочных схем с указанием последовательности выполнения операций путем цифровой нумерации (приложение 5).

ЗАКЛЮЧЕНИЕ

В заключении следует сформулировать выводы по стадиям курсового проекта, дать общую оценку прогрессивности используемого метода конструирования, конструктивного моделирования, рекомендуемых методов обработки и оборудования; отразить результаты расчетов экономичности раскладки лекал на изделие; отметить целесообразность внедрения проектно-конструкторской документации в производство.

Выводы по курсовому проекту должны быть конкретными, четкими и лаконичными.

СПИСОК ЛИТЕРАТУРЫ

1. , Алыменкова в производстве изделий легкой промышленности. – М.: Академия, 2004.

2. ГОСТ . Швейные изделия и трикотажные. Маркировка, упаковка, транспортирование и хранение.

3. ГОСТ . Изделия текстильные. Символы по уходу.

4. ГОСТ . Изделия швейные. Правила приемки.

5. ГОСТ . Изделия швейные бытового назначения. Допуски.

6. ГОСТ 4.45-77. Система показателей качества продукции. Изделия швейные бытового назначения. Номенклатура показателей.

7. ГОСТ 4103-82. Изделия швейные. Методы контроля качества.

8. ГОСТ . Изделия швейные бытового назначения. Определение сортности.

9. Единый метод конструирования женской одежды, изготавливаемой по индивидуальным заказам на фигуры различного телосложения. Части 1, 2. - М.: ЦБНТИ, 1989.

10. Единый метод конструирования мужской одежды, изготавливаемой по индивидуальным заказам. Часть 1. - М.: ЦБНТИ, 1982.

11. Единая методика конструирования одежды стран – членов СЭВ. - М.,1988, т.1- 6.

12. 3ак швейного производства. - М.: Академия, 2002.

13. Конструирование одежды с элементами САПР. Учебник под редакцией - М.: Легпромбытиздат, 1988.

14. Конструирование одежды: Учебное пособие / , и др. - М.: РосЗИТЛП, 2003.

15. , Савельева одежды. – Ростов – на - Дону, 2003.

16. Методические указания к выполнению курсовой работы по дисциплине «Материаловедение в производстве изделий легкой промышленности». – М.: ИИМ, 2005.

17. Методические разработки по конструированию одежды Школы моды и кроя им. Е. Матузовой. – М.: НАНОО ИИМ, .

18. Одежда: технология – техника, процессы – качество. / под ред. . – М.: МГУДТ, 2001.

19. ОСТ . Изделия швейные, трикотажные, меховые. Типовые фигуры мужчин. Размерные признаки для проектирования одежды.

20. ОСТ . Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды.

21. ОСТ . Изделия швейные. Технические требования к стежкам, строчкам, швам. - М.: ЦНИИТЭИЛегпром, 1990.

22. Отраслевые нормы расхода материалов на изготовление верхней женской одежды платьево-блузочного ассортимента по индивидуальным заказам. - М.: ЦБНТИ, 1988.

23. Отраслевые нормы расходов материалов на женскую верхнюю одежду, изготавливаемую по индивидуальным заказам. - М.: ЦБНТИ, 1980.

24. , Конопальцева женской одежды для индивидуального потребителя. – М.: Академия, 2004.

25. , Конопальцева одежды на индивидуального потребителя. – М.: Высшая школа, 1997.

26. Технология влажно-тепловой обработки верхней одежды, изготавливаемой по индивидуальным заказам. Методические рекомендации. - М.: ЦБНТИ, 1983.

27. Труханова технологии швейного производства. – М.: Высшая школа, 2001.

28. Франц швейного производства. – М.: Академия, 2002.

Приложение 1

НЕГОСУДАРСТВЕННАЯ АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОБРАЗОВАТЕЛЬНАЯ ОРГАНИЗАЦИЯ

«ИНСТИТУТ ИНДУСТРИИ МОДЫ»

Кафедра «Конструирование и

технология швейных изделий»

КУРСОВОЙ ПРОЕКТ

по конструированию одежды

Тема:

Выполнил студент ____________________ группа _______________

Факультет__________________________________________________

Руководитель _______________________________________________

Проект допущен к защите « ___» ________________

Защищен с оценкой « ____» «____» ___________________200 г.

Состав комиссии:

_______________________/_______________/

(ф. и.о.) (подпись)

_______________________/_______________/

(ф. и.о.) (подпись)

_______________________/_______________/

(ф. и.о.) (подпись)

Москва 200 г.

Приложение 2

НЕГОСУДАРСТВЕННАЯ АВТОНОМНАЯ НЕКОММЕРЧЕСКАЯ ОБРАЗОВАТЕЛЬНАЯ ОРГАНИЗАЦИЯ

«ИНСТИТУТ ИНДУСТРИИ МОДЫ»

Кафедра «Конструирование и

технология швейных изделий»

Зав. кафедрой ______________

« ____» ___________200 г.

ЗАДАНИЕ

на курсовой проект по дисциплине

«Конструирование одежды»

Студент ___________________________ группа _________________

Тема проекта_________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________

Руководитель

Проекта_____________________________________________________

Задание получил ___________________________________________________________

(дата, подпись студента)

Срок сдачи проекта «_____» ___________________ 200 г.
