Приспосабливаем старый аккумулятор к новой видеокамере.
Очень часто, когда человек покупает себе новую видеокамеру, возникает вопрос – а что делать со старой камерой и аксессуарами к ней? Конечно, если это была камера хорошего уровня, да ещё с кучей фирменных «довесов», то лучше просто продать её. А вот если камера изначально была из дешёвых, да ещё и потеряла в цене за время своей эксплуатации, то, возможно, продавать её нет никакого смысла. По крайней мере именно такая ситуация сложилась у меня, когда я купил себе Canon HV20 и у меня на руках осталась старая JVC D23E. При этом из всех аксессуаров, к JVC у меня был только дополнительный аккумулятор большой ёмкости. Вот и возник вопрос – а нельзя ли приспособить этот аккумулятор к новой камере? Ситуацию усугубляло ещё и то, что купив камеру за 1200$ у меня не осталось денег на дополнительные аксессуары к ней.
Первое сравнение показало, что аккумуляторы от JVC имеют на 0,2 вольта меньше, чем у Canon (7,2В и 7,4В соответственно). В обоих аккумуляторах использована схема трёх контактов, но вот по посадочным местам они различаются (у JVC аккумулятор шире и не влезает в отсек Canon). Разница в вольтаже минимальна и может сказаться только на автоматическом отключении зарядки аккумулятора, а вот разница в посадочных местах – это серьёзно.
Перебрав различные варианты, я решил сделать аккумулятор выносным (т. е. соединить его с камерой по средствам провода). Это, во-первых, позволит его заряжать от старой камеры (если предполагаемые проблемы с зарядкой действительно возникнут), а во-вторых, позволит избежать конструктивно ненадёжного (клееного) соединения самодельной базы и тяжелого аккумулятора. Саму базу сделал из пластика от бокса, в котором продаются карты CD и miniCD. В качестве контактов использовал три гвоздя, закреплённых с другой стороны посредствам винтовых соединителей для проводов. Поскольку расстояние между соединителями было очень незначительным, то все открытые элементы каждого контакта были заизолированы. В итоге получилось достаточно надёжное и простое крепление.
Однако малый вес крепления накладывает определённые ограничения на провод, которым камера должна соединятся с аккумулятором. Провод не должен быть жёстким или тяжёлым. Лично мне, для достижения этих свойств, пришлось вытаскивать провода из общей изоляции.

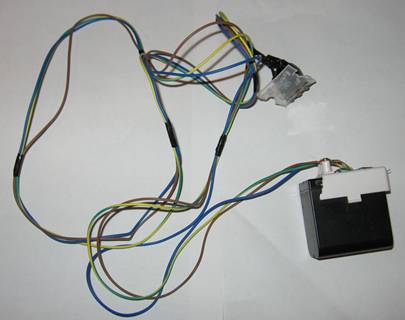

Крепление же данной конструкции к аккумулятору я сделал из телефонной розетки европейского стандарта, поскольку она включает в себя все необходимые компоненты и, по счастливому стечению обстоятельств, как раз подходит по размерам под аккумулятор JVC. В довершение ко всему, такая конструкция позволяет снимать аккумулятор и заряжать его на родной видеокамере. Единственный минус – это износ мягких (телефонных) контактов при частой замене аккумулятора (думаю, ресурс не больше ста раз), хотя конструкция устройства позволяет заменить эти контакты вместе с проводом за несколько минут. В то же время, подключение проводов, соединяющих блок с камерой, осуществляется через винты, что придаёт конструкции дополнительную механическую прочность.

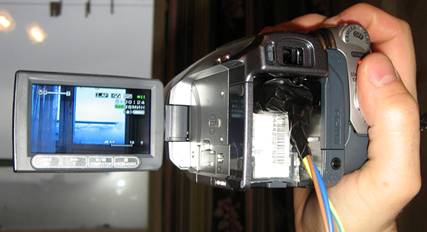

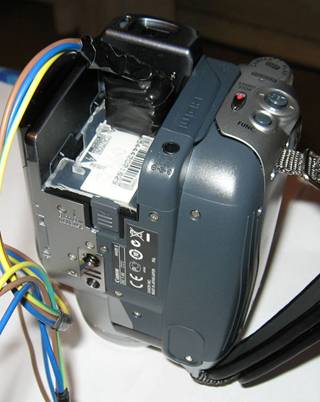

Как видно из данных фотографий, камера работает от выносного аккумулятора JVC, при этом места крепления контактов представляют собой достаточно надёжную структуру.
В итоге получается вполне жизнеспособная конструкция, а если вы думаете, что выносной аккумулятор очень неудобен, то имейте ввиду, что многие профессиональные операторы используют именно выносные аккумуляторы (причём, зачастую, не лёгкие Li-ion, а свинцовые). Кроме того, для ряда современных видеокамер вообще не делают ёмких аккумуляторов. Так, на Canon HV20 старший аккумулятор (BP-2L14) имеет всего 1500 ма/ч, в то время как аккумуляторы для других видеокамер могут иметь ёмкость до 5000 ма/ч. Например, мой аккумулятор от JVC имеет емкость 3200 ма/ч, в то время как штатный BP-2L13 (Canon) имеет ёмкость 1200 ма/ч. А кроме всего этого, подобный способ использования аккумуляторов от старых камер может быть полезен тем, кто так же как и я, потратят все деньги на саму камеру и не оставил ничего на аксессуары.
Так же у данной разработки есть и продолжение, а именно – батареечный блок. Думаю, что посредствам данного крепления, соединённого с батареечной базой от какой-нибудь игрушки или старого магнитофона, можно заставить работать камеру от батареек, что особенно важно в походах. Для нормальной работы камеры Canon HV20 от батареек надо 5ть элементов типа АА или ААА сверхвысокой ёмкости (типа синих Эненджайзеров). При работе от батареек задействованы должны быть только два контакта (+ и -). Вообщем, как сделаю – напишу отдельную заметку.
23.11.2008
ПИВОварыч
