| Стойка НАПОЛЬНАЯ |
Стойка напольная на 4 снаряда
Артикул эСН.4
Инструкция по сборке и эксплуатации
Назначение
Стойка напольная эСН.4 (4 снаряда) предназначена для подвешивания боксерской пневмогруши, боксерской груши на растяжке, а также двух боксерских мешков длиной до 150см и весом до 100кг. Вес мешков не должен отличаться больше чем на 30% от самого тяжелого.
Высота – 2,5м. Ширина – 2,1м. Вес – 160кг.
Конструкция позволяет изменять положение конструкции платформы для пневмо-груши по высоте с шагом 10см.
Конструкция не требует крепления к полу.
Гарантийный срок – 1 год.
Гарантийный срок на вертлюг – 3месяца
Комплектация:
1. Столб – 1шт
2. Кронштейн А – 1шт
3. Кронштейн Б – 1шт
4. Кронштейн В – 1шт
5. Нога №1 – 1шт
6. Нога №2 – 1шт
7. Нога №3 – 1шт
8. Нога №4 – 1шт
9. Г-образный кронштейн с
платформой– 1шт
10. Распорки – 2шт
11. Шпилька М12х230 – 6шт
12. Шпилька М12х180 – 4шт
13. Шпилька М12х90 – 1шт
14.Болт М12х80 – 5шт
15. Гайка М12 – 27шт
16. Шайба 12 – 32шт
17. Инструкция по сборке – 1шт

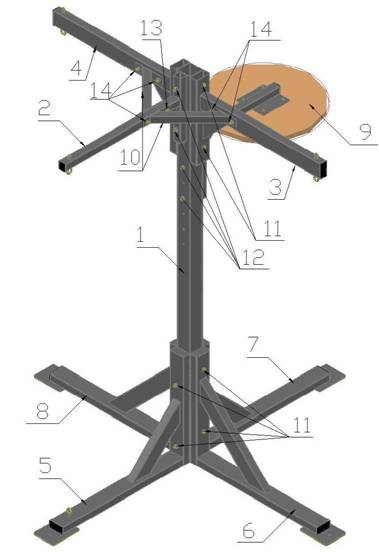

Рис.1
Внимание : На всех элементах конструкции присутствуют стикеры с названием детали. Для правильной сборки необходимо крепить детали согласно данной инструкции и стикерам.
Порядок сборки:
Поставьте столб вертикально на пол. Попросите помощника подержать столб (поз.1) в вертикальном положении. Установите в нижние отверстия столба 4 шпильки (поз.11). Приложите к столбу (поз.1) на место «1» деталь «нога №1»(поз.5), а на место «3» - деталь «нога №3» (поз.7) и затяните каждую шпильку 2-мя шайбами (поз.16), 2-мя гайками (поз.15). Затем приложите на место «2» столба деталь «нога №2», а на место «4» - деталь «нога №4» и закрепите аналогично. Нижняя часть стойки собрана.
Приставьте кронштейн «А» (поз.2) к месту «А» столба, используйте 2 шпильки (поз.12), и наживите, но не затягивайте, по 2 шайбы (поз.16), по 2 гайки (поз.15) на каждую шпильку. Затем вставьте 2 шпильки (поз.11) в отверстия столба в места «Б» и «В», приставьте к столбу на места «Б» и «В» одновременно кронштейн «Б» (поз.3) и кронштейн «В»(поз.4) и наживите, но не затягивайте, по 2 шайбы (поз.16), по 2 гайки (поз.15) на каждую шпильку.
Затем используя шпильку (поз.13), болты (поз.14), гайки (поз.15), шайбы (поз.16), закрепите две распорки (поз.10), согласно рис.1, после чего затяните все гайки верхних соединений.
Приставьте Г-образный кронштейн (поз.9) к столбу, и подберите нужную высоту расположения кронштейна и закрепите 2-мя шпильками (поз.12), по 2 шайбы (поз.16), по 2 гайки (поз.15) на каждую шпильку. Затяните гайки.
Правила безопасности
1. Перед использованием стойки убедитесь, что:
1.1 На кронштейнах «Б» и «В» висят мешки и разница весов мешков не превышает
30% от самого тяжелого.
При несоблюдении данного условия или при наличии только одного мешка пользоваться стойкой запрещено!
1.2 Все болтовые соединения затянуты и нет нарушения геометрии и сварных швов.
1.3 Проточки узлов подвесок не превышают 3мм. При наличии истирания более 3мм необходимо прекратить тренировки и заменить изношенную деталь.
2. Во время тренировок:
2.1 Тренируйтесь под руководством тренера.
2.3 Запрещается использовать стойку не по назначению.
По вопросам тех. эксплуатации звонить в «Рэй-Спорт»
