Экструзионная линия RMSG-65/28 ПО ПРОИЗВОДСТВУ ШЛАНГА ПВХ Ø 20мм (3/4") армированного ВОЛОКНОМ
№ | Описание | Кол. | Производитель |
1 | Экструдер RMSG-65/28 | 2 кмп. | Китай |
2 | Экструзионная головка, угловая | 2 кмп. | Китай |
3 | Ванна охлаждения SLX-2500 | 2 кмп. | Китай |
4 | Сетковязальная машина SRX-32 | 1 кмп. | Китай |
5 | Нагревательная печь | 1 кмп. | Китай |
6 | Тянущее устройство SQY-80 | 2 кмп. | Китай |
7 | Двухстанционный намотчик SJQ-500 | 1 кмп. | Китай |
8 | Техническая документация на русском языке | 1 кмп. | |
9 | Сертификат соответствия | 1шт. | Госстандарт России |
1. Техническое описание и спецификация экструзионной линии RMSG-65/28 по производству шлангов ПВХ армированных волокном Ø 20 мм (3/4")

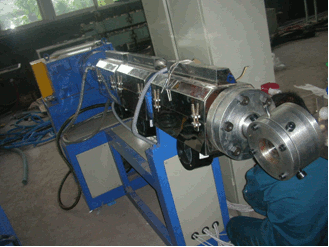

I. Экструдер RMSG-65/28, 2 кмп.
1.1. Шнек и цилиндр: легированная сталь 38CrMoALA, азотированы.
Толщина азотированная: 0.5-0.7мм. Твёрдость поверхности HV940.
Диаметр шнека: 65мм, L/D: 28:1.
1.2. Частотный преобразователь: FUJI, Япония.
Мощность главного привода: 18,5кВт х 2 кмп.
1.3. Нагреватели ТЭН, литой алюминий.
Мощность нагревания: 10кВт. Мощность охлаждения воздухом: 180В х 3
1.4. Производительность: 50-80кг/ч. Линейная скорость: 6-8м/мин.
1.5. Объём бункеров: 50-80кг. Диаметр 600мм, высота: 700мм. Вентилятор, мощность 250В.
1.6. Осевая высота: 1000мм

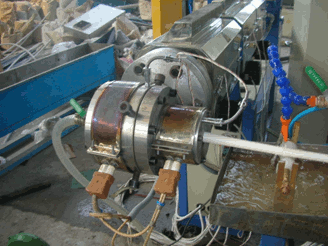

II. Экструзионная головка, 2 кмп (наружный, внутренний слой)
Размеры шлангов:
Внутренний диаметр (дюйм) | Внутренний диаметр (мм) | Толщина общая стенки (мм) | Наружный диаметр (мм) |
3/4 | 20 | * | * |
*Размеры по согласованию с Заказчиком.

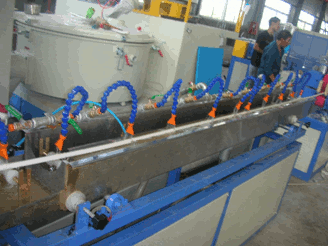

III. Ванна охлаждения SLX-2500, 2кмп.
1.1 Материал ванны: нержавеющая сталь.
1.2 Длина: 2500мм
1.3 Толщина нержавеющей стали: 1,5мм
1.4 Вентилятор для осушения шлангов после охлаждения, мощность: 250В х 2.
IV. Сетковязальная машина SRX-32, 1 кмп.
1.1. Мощность: 3кВт
1.2. Частотный преобразователь: FUJI, Япония.

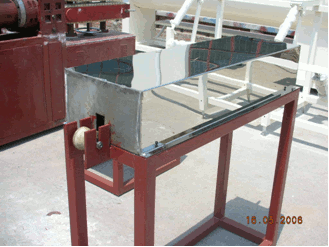

V. Нагревательная печь, 1 кмп.
1.1 Корпус: нержавеющая сталь
1.2 Нагреватель патронный: нержавеющая сталь
1.3 Мощность нагревателя: 7кВт.

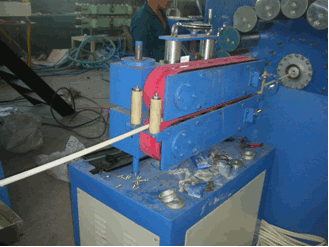

VI. Тянущее устройство SQY-80 SQY-80, 2 кмп.
1.1. Мощнсоть:1,5кВт х 2
1.2. Частотный преобразователь: FUJI, Япония.
1.3. Счётчик метража – на втором тянущем устройстве

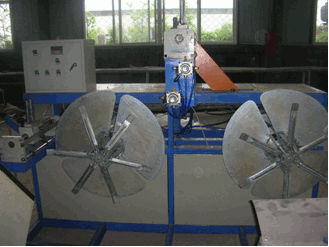

VII. Двухстанционный намотчик SJQ-500SJQ-500, 1 кмп.
Двигатель с фрикционной муфтой: 6Нм
Макс. диаметр бухты: мм.
Прочее: Управление и техническая документация на русском языке.
Срок изготовления: В течение 40 дней после согласований всех характеристик и предоплаты |
Оплата: Предоплата 40% в течение 1(одной) недели после подписания контракта, |
60% после успешных испытательных работ. |
Гарантия: 12 мес. с момента окончания наладки и подписания акта приемки линии в эксплуатацию. |
Упаковка: Экспортная, в вакуумной упаковке и деревянных ящиках (Контейнер: один 40-фут.) |
Порт отгрузки: Циндао |
Производитель: КНР |
Примечания: |
1) Шефмонтаж и наладка не входят в цену линии. Осуществляется по отдельному договору |
Для шефмонтажа и пусконаладочных работ Покупатель должен предусмотреть: |
- Оплату визовых расходов, авиа билетов, проживание и питание, местные транспортные расходы |
- Необходимые помощники и инструмент для монтажа |
- Шефмонтаж и пусконаладочные работы: 2 специалиста х USD 50/день пребывания на территории РФ |
2) Приемка: осуществляется Заказчиком |
3) Обязанности Изготовителя: |
- Изготовитель производит монтаж и пуско-наладку. |
- Изготовитель должен получить от покупателя акт приемки в эксплуатацию линии после испытания и пуско-наладки. |
4) Обязанности Покупателя: |
- Покупатель должен закончить все подготовительные работы до прибытия линии. |
- Покупатель должен обеспечить рабочей силой для установки в течение инсталляционного периода. |
- Покупатель должен обеспечить сырье для испытательного запуска. |
К началу монтажа должен быть: сжатый воздух, вода и электричество |
5) Обучение персонала |
- Изготовитель должен обучить покупателя в достаточной мере управлению линией. |
