Командоаппарат резистивный КАР-2

Командоаппарат КАР-2 предназначен для использования в системах управления электроприводами в качестве задатчика напряжения.

ДОСТОИНСТВА

· Отсутствие механических коммутирующих элементов.

· Высокая надежность.

· Питание от нестабилизированного источника постоянного тока.

· Малое собственное потребление.

· Простота установки и подключения.

ПРИНЦИП ДЕЙСТВИЯ

Задающим элементом командоаппарата является переменный резистор СП4-8, механически связанный с рукояткой. При угловом перемещении рукоятки соответственно изменяется сопротивление переменного резистора, с которого снимается выходной аналоговый сигнал (напряжение), пропорциональное положению рукоятки. Полярность сигнала изменяется в зависимости от направления перемещения рукоятки от нейтрального положения.

КОНСТРУКЦИЯ

Командоаппарат КАР-2 выполнен в металлическом корпусе, на боковой стороне которого имеется рукоятка, угол поворота которой составляет ± 40° от фиксированного (нейтрального) положения. В нейтральном положении рукоятка фиксируется шариковым фиксатором, в любом другом положении фиксация производится ленточным тормозом, препятствующим самопроизвольному повороту рукоятки. Усилие ленточного тормоза регулируется вручную с помощью эксцентрика, размещенного на боковой стороне корпуса. .

Вал рукоятки через зубчатую передачу связан с осью переменного резистора, который является задающим элементом командоаппарата.

Внутри корпуса размещена плата с электронными компонентами, на нижней стороне платы установлен щелевой оптрон, предназначенный для управления реле фиксации нулевого положения рукоятки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение параметра
1. Количество фиксированных положений рукоятки	1 среднее
2. Угол поворота рукоятки от нейтрального положения, град.	от -40 до +40
3. Угол поворота переменного резистора, град.	226

4.Выходной аналоговый сигнал с параметрами: напряжение, В сопротивление нагрузки, кОм, не менее

от -10 до +10 2

5. Выходной релейный сигнал с параметрами: коммутируемое напряжение постоянного или переменного тока, В, не более коммутируемый ток, мА, не более	220 500
6. Приведенная относительная погрешность преобразования угла поворота в аналоговый сигнал, %, не более	1
7. Функциональная характеристика изменения напряжения от угла поворота	линейная
8. Расстояние (по кабелю) до приемника сигнала, м, не более	100
9. Средняя наработка на отказ, рабочих циклов переключений, не менее
10. Питание командоаппарата - от источника постоянного тока с параметрами:
- напряжение, В	24
- допустимые отклонения напряжения, %	+ 10/ - 15
- потребляемый ток, мА, не более	40
11. Диапазон рабочих температур, ºС	от -60 до +60
12. Устойчивость к вибрации по ГОСТ	L2
13. Устойчивость к воде и пыли по ГОСТ	IP54
14. Габаритные размеры (ширина х высота х глубина), мм:	200х340х131
15. Масса, кг, не более	5
16. Срок службы, лет, не менее	10

Назначение цепей жил выходного кабеля

Цепь	+24 В	К1.1*	Uвых (+)	Uвых(-)	К1.2*	Корпус	-24В (общ)
Вывод кабеля	1	2	3	4	5	6	7

* При индуктивной нагрузке необходима установка в ее цепи искрогасящих элементов.

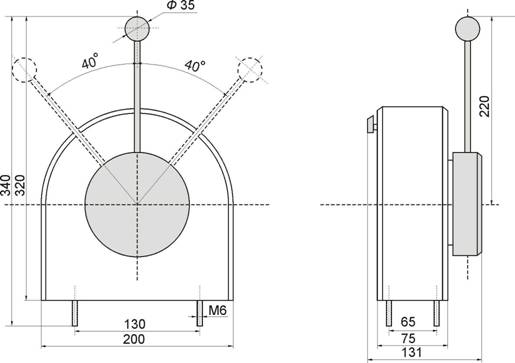

Габаритно – установочные размеры
