APV-тип

APV-тип

Аккумулятор cо сменной мембраной.

Технические характеристики:

Рабочее давление: max 10 бар;

Газонаполнение (только азот): max 90% при минимальном рабочем давлении;

Допустимый коэффициент давления: max ≤4/1;

Рабочая температура: PVC: -10/+30°С,

PP, PVDF, PVC-C: -10/+40°С;

Установка: горизонтальная или вертикальная с газовым клапаном, направленным вверх.

Стандартные конструкционные характеристики:

Материал тела: PP, PVC-C, PVC или PVDF;

Мембрана: соответствует жидкости;

Связной газовый клапан: 5/8” UNF версия 1;

Проверка: по требованию.

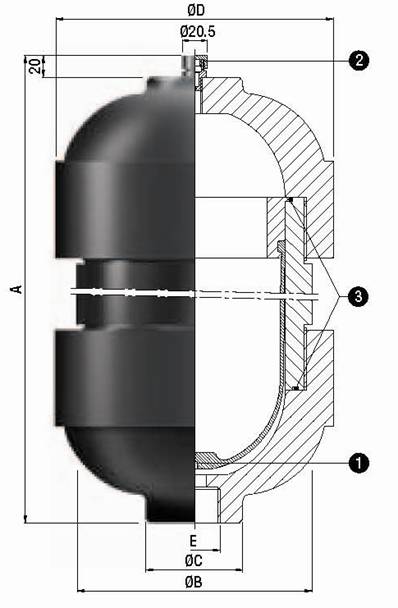

Размеры.

Тип	Объём*	Давление	P. F.C.	Газовый клапан	A	ØB	ØC	ØD	Вес
	см³	max бары	E		мм	кг
APV 10	10000	10	1”1/4 газ	M28x1,5•5/8” UNF	730	195	80	230	10,5
APV 12	12000	10	1”1/4 газ	M28x1,5•5/8” UNF	830	195	80	230	18,8

*-Номинальный объём.

Тип	Мембрана	Газовый клапан	Набор уплотнений
	1	2	3
APV 10	MEMLAV10*	VALPRE58X	2 OR4625*
APV 12	MEMLAV10*	VALPRE58X	2 OR4625*

*-Соответствует жидкости.
