Модуль вывода управляющий

МВУ8 Модуль вывода управляющий
Функциональные возможности Преобразование сигналов, полученных по сети RS-485 от регуляторов или из SCADA-системы, в ШИМ- или аналоговые сигналы управления исполнительными механихмами (ИМ) До 8 каналов управления различными ИМ: - 2-х полиционными (ТЭНы, двигатели, клапана); - 3-х позиционными (задвижки, краны), причем как с датчиком положения, так и без него Управление сложными системами ИМ, например, системой "нагреватель - холодильник" или группой ТЭНов Контороль нахождения в заданных пределах значения физической величины, поступающей из сети RS-485 Генерация ШИМ-сигналов заданой скважности при поступлении сигналов 0...1 из SCADA-системы Непосредственной управление выходными элементами с помощью сигналов "0" и "1", поступающих из SCADA-системы Автоматический перевод ИМ в аварийный режим при нарушении сетевого обмена 8 встроенных выходных элементов в обоих комбинациях: - э/м реле 4 А 220 В; - транзитные оптопары 200 мА 40 В; - симисторные оптопары 0,5 А 300 В; - ЦАП 4...20 мА или 0...10 В Отображение состояния выходных элементов на светодиодных индикаторах Бесплатная программа для конфигурирования прибора с ЭВМ Бесплатное программное обеспечение: - ОРС-драйвер; - драйвер для работы SCADA-системой Trace Mode; - библилотека функций стандарта WIN DLL Помехоустойчивый импульсный источник питания 90...245 В частотой 47...63 Гц

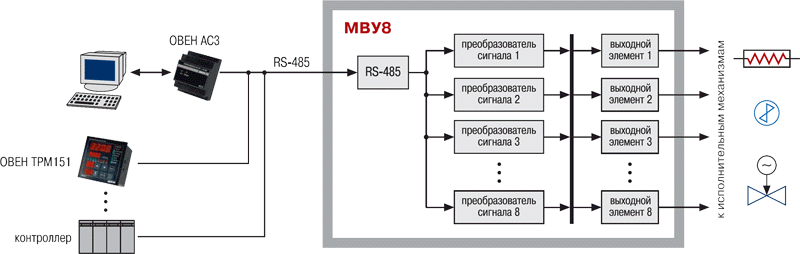

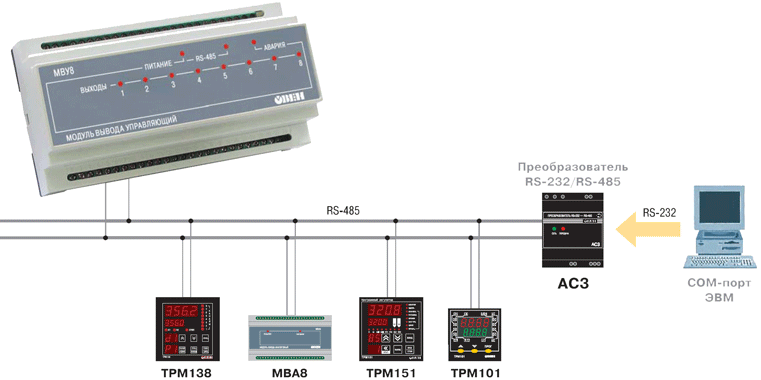

Функциональная схема прибора Пример использования ОВЕН МВУ8 совместно с ОВЕН ТРМ151 Технические характеристики Питание Напряжение 90...245 В пер. тока (47...63 Гц) или 120...340 В пост. тока Потребляема мощность не более 12 ВА Выходы Количество 8 Интерфейс Тип RS-485 Скорость передачи, бит/с 2400, 4800, 9600, 19200, 38400, 57600, 115200 Максимальная длина линии связи 1000 м Протокол передачи данных стандартный ОВЕН Макимальное количество модулей в сети - при длине сетевого адреса 8 бит - при длине сетевого адреса 11 бит 32 256 Корпус Тип и габаритные размеры на DIN-рейку, 157x86x58 мм Характеристики выходных устройств Обозн. Тип выходного устройства Допустимая нагрузка P электромагнитное реле 1 А при 220 В 50 Гц K транзисторная оптопара n-p-n типа 200 мА при 40 В С симисторная оптопара для управления однофазной нагрузкой 50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс) И цифроаналоговый преобразователь "параметр-ток" 4...20 мА 0...900 Ом У цифроаналоговый преобразователь "параметр-напряжение" 0...10 В не менее 2 кОм
