Question 1

Баллов: 1/1

Таблица истинности логической операции "И"

Выберите один ответ.

Верно

Баллов за ответ: 1/1.

Question 2

Баллов: 1/1

Таблица истинности логической операции "ИЛИ"

Выберите один ответ.

Верно

Баллов за ответ: 1/1.

Question 3

Баллов: 1/1

Таблица истинности логической операции "НЕ"

Выберите один ответ.

Верно

Баллов за ответ: 1/1.

Question 4

Баллов: 1/1

Какая цифровая схема представлена на рисунке?

Выберите один ответ.

	ИЛИ
	запоминающий регистр
	НЕ
	многоразрядный двоичный сумматор
	память с произвольной выборкой
	триггер
	полусумматор
	И
	полный сумматор
	арифметико-логическое устройство
	процессор

Верно

Баллов за ответ: 1/1.

Question 5

Баллов: 1/1

Какую логическую операцию реализует данная электронная схема?

Выберите один ответ.

	НЕ
	И
	ИЛИ

Верно

Баллов за ответ: 1/1.

Question 6

Баллов: 1/1

Какую логическую операцию реализует данная электронная схема?

Выберите один ответ.

	НЕ
	ИЛИ
	И

Верно

Баллов за ответ: 1/1.

Question 7

Баллов: 1/1

Какую логическую операцию реализует данная электронная схема?

Выберите один ответ.

	И
	НЕ
	ИЛИ

Верно

Баллов за ответ: 1/1.

Question 8

Баллов: 7/7

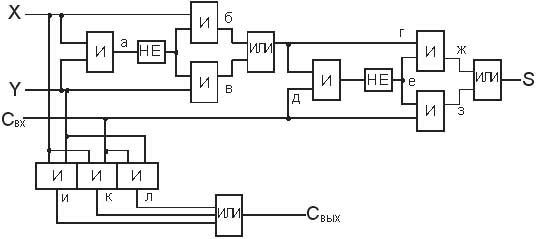

Указать состояние сигналов б, в, г, е, з, S и Cвых при X=0, Y=1 и Cвх=0

б: 0 1 в: 1 0 г: 1 0 е: 1 0 з: 0 1 S: 1 0 Cвых: 0 1

Верно

Баллов за ответ: 7/7.

Question 9

Баллов: 7/7

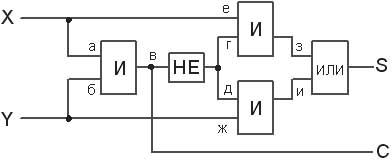

Указать состояние сигналов в, г, д, з, и, S и C на выходе при X=0 и Y=0

в: 0 1 г: 1 0 д: 1 0 з: 0 1 и: 0 1 S: 0 1 C: 0 1

Верно

Баллов за ответ: 7/7.

Question 10

Баллов: 2/2

Состояние сигналов S и Cвых на выходе двоичного полусумматора при X=1 и Y=1

S: 0 1 Cвых: 1 0

Верно

Баллов за ответ: 2/2.

Question 11

Баллов: 1/1

Таблица истинности двоичного полусумматора

Выберите один ответ.

Верно

Баллов за ответ: 1/1.

Question 12

Баллов: 2/2

Состояние сигналов S и Cвых на выходе полного двоичного сумматора при X=0, Y=1 и Cвх=1

S: 0 1 Cвых: 1 0

Верно

Баллов за ответ: 2/2.

Question 13

Баллов: 1/1

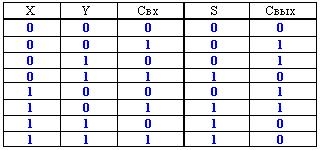

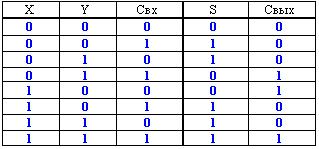

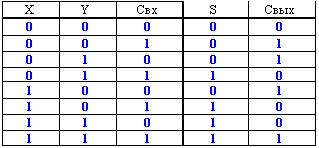

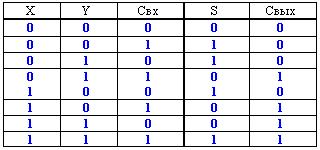

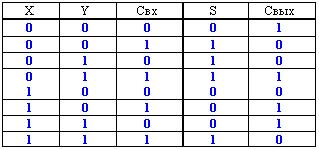

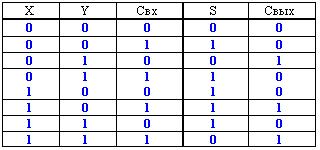

Таблица истинности полного одноразрядного двоичного сумматора

Выберите один ответ.

Верно

Баллов за ответ: 1/1.

Question 14

Баллов: 1/1

Указать наименования входов/выходов для Арифметико-логического устройства

Нулевой результат	Выбрать... C X N Y Z U V
Арифметическое переполнение	Выбрать... C X N Y Z U V
Код операции	Выбрать... C X N Y Z U V
Перенос из старшего разряда	Выбрать... C X N Y Z U V
Входной операнд 1	Выбрать... C X N Y Z U V
Входной операнд 2	Выбрать... C X N Y Z U V
Отрицательный результат	Выбрать... C X N Y Z U V

Верно

Баллов за ответ: 1/1.

Question 15

Баллов: 3/3

Пусть на входе логической схемы значение сигнала X=0.
В каком состоянии будет находиться сигнал Z на выходе логических схем:
схема "И" - Z= 0 1 не известно

схема "ИЛИ" - Z= 0 1 не известно

схема "НЕ" - Z= 0 1 не известно

Верно

Баллов за ответ: 3/3.

Question 16

Баллов: 1/1

Какой логической операции соответствует приведенная таблица истинности?

Выберите один ответ.

	<НЕ>
	полусумматор
	полный сумматор
	другая схема
	<И>
	<ИЛИ>

Верно

Баллов за ответ: 1/1.

Question 17

Баллов: 1/1

Какой логической операции соответствует приведенная таблица истинности?

Выберите один ответ.

	<ИЛИ>
	полусумматор
	<И>
	другая схема
	<НЕ>
	полный сумматор

Верно

Баллов за ответ: 1/1.

Question 18

Баллов: 3/3

Пусть на входе логической схемы значение сигнала X=1.
В каком состоянии будет находиться сигнал Z на выходе логических схем:
схема "И" - Z= 0 1 не известно

схема "ИЛИ" - Z= 0 1 не известно

схема "НЕ" - Z= 0 1 не известно

Верно

Баллов за ответ: 3/3.

Question 19

Баллов: 2/2

Состояние сигналов S и Cвых на выходе двоичного полусумматора при X=1 и Y=0

S: 1 0 Cвых: 0 1

Верно

Баллов за ответ: 2/2.

Question 20

Баллов: 1/1

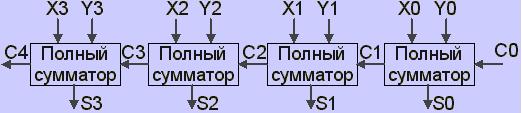

Для схемы четырехразрядного двоичного сумматора указать младший разряд входного операнда X

Ответ:

Верно

Баллов за ответ: 1/1.

Question 21

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать младший разряд входного операнда Y

Ответ:

Верно

Баллов за ответ: 1/1.

Question 22

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать младший разряд выходного операнда S

Ответ:

Верно

Баллов за ответ: 1/1.

Question 23

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать перенос в старший разряд

Ответ:

Верно

Баллов за ответ: 1/1.

Question 24

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать перенос из старшего разряда

Ответ:

Верно

Баллов за ответ: 1/1.

Question 25

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать старший разряд входного операнда X

Ответ:

Верно

Баллов за ответ: 1/1.

Question 26

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать старший разряд входного операнда Y

Ответ:

Верно

Баллов за ответ: 1/1.

Question 27

Баллов: 1/1

Для схемы четырехразрядного двоичного сумматора указать старший разряд выходного операнда S

Ответ:

Верно

Баллов за ответ: 1/1.
