Гильотина CIM

Гильотина CIM

Тип оборудования: Гильотина для чистовой обрезки шпона в заданный размер и вырезки дефектных мест.

Описание:

Станины станков изготовлены из стальных конструктивных сварных элементов. Стол изготовлен из специальных профилей, обеспечивающих максимальную жесткость и устойчивость.  Нож-балка литой, изготовлен из чугуна, перемещается по трем парам  самосмазывающихся направляющих. Прижимная балка оснащена ребром жесткости.

Особенности:

Прижимная балка приводится в движение двумя гидроцилиндрами. Нож приводится в движение редукторным электродвигателем 4 кВт. Все операции рабочего цикла выполняются нажатием соответствующих кнопок на панели  управления.

Безопасность:

Устройства безопасности обеспечивают безопасность единственного (необходимого) оператора:

управление двумя руками (если одна из кнопок отпущена, нож немедленно поднимается, любое последующее движение ножа не допускается); установлены механические устройства безопасности.

Оснащение:

В стандартной версии станки оснащаются:

ручной подачей с задней стороны, счетчиком, ножом, инструментом для быстрой замены ножа и соединителями.

Технические характеристики:

Параметры	Значения
CIM 26	CIM 31
Длина реза, мм	2600	3100
Высота реза, мм	45	45
Максимальная глубина подачи с задней стороны, мм	500	500
То же, минимальная, мм	25	25
Рабочее давление, бар	-	-
Диаметр патрубка для подсоединения воздушного компрессора, дюйм	-	-
Потребление воздуха на цикл, дм3	-	-
Мощность двигателя подачи, л. с.(кВт)	0,5(0,37)	0,5(0,37)
Общая установленная мощность, л. с.(кВт)	6,5(4,85)	6,5(4,85)
Уровень шума, дБ	64	64
Вес, кг	1950	2200
Габаритные размеры, мм	3700х770х1850	4200х770х1850

Опции:

Световой указатель линии реза; Защитные фотодатчики и защитные устройства в соответствии со стандартами безопасности ЕС; Защитный фотодатчик; Двойной защитный фотодатчик; Защитный механизм с фотоэлементами; Моторизированная подача с задней стороны.

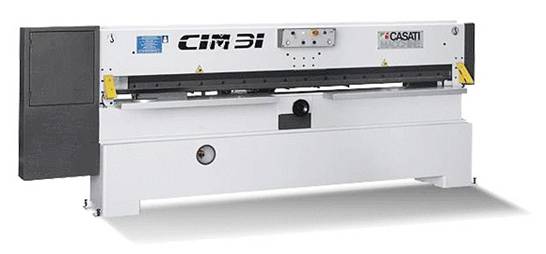

Фотографии:
