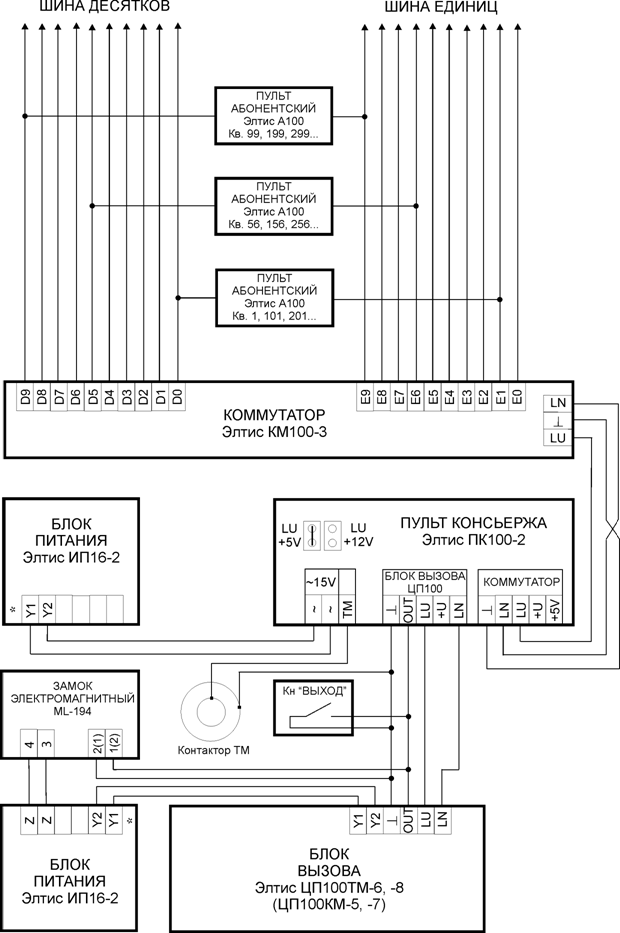

Рис. 1 Монтажная схема соединения блоков домофона (модели ЦП100 -5…-8) с пультом консьержа.

* подключение к контактам 1, 2 замка ML-194 зависит от модификации замка

Рис. 2 Монтажная схема соединения блоков домофона (модели ЦП100 -1…-4) с пультом консьержа.

* подключение к контактам 1, 2 замка ML-194 зависит от модификации замка
