Программный комплекс QUIK –
фронт-офисная система прямого доступа
Программный интерфейс системы Autochartist
Руководство пользователя
© ARQA Technologies, декабрь 2012
Содержание
1. Общие положения 2
2. Таблица Авточартист 2
3. Фигуры 4
4. Фигуры Фибоначчи 6
5. Уровни 7
Ваши пожелания и комментарии к данному Руководству
направляйте по электронной почте на адрес: *****@***ru
2. Общие положения
2.1 Назначение
Программный интерфейс системы Autochartist (далее Интерфейс) предназначен для интеграции графиков на Рабочем месте QUIK с сервисом Авточартист.
2.2 Основные понятия
Autochartist («Авточартист») – сервис автоматического рисования фигур технического анализа на графиках, представляемый одноимённой компанией (подробнее см. http://www. ).
Паттерн — фигура технического анализа
.
2.3 Принцип работы
Модуль состоит из серверной и клиентской компонент. Клиентская компонента интегрирована в Рабочее место QUIK (начиная с версии 6.4).
Система работает следующим образом: с сервера системы периодически поступают данные о новых фигурах, образовавшихся на графиках каких-либо ценных бумаг с определенным временным интервалом. Эта информация отображается в «Таблице Авточартист» и может быть автоматически добавлена на графики, в которых выбран тот же инструмент и временной интервал.
Интерфейс распознает следующие виды паттернов:
● Фигуры;
● Фигуры Фибоначчи;
● Уровни.
3. Таблица Авточартист
меню Таблицы / Фигуры Авточартист…

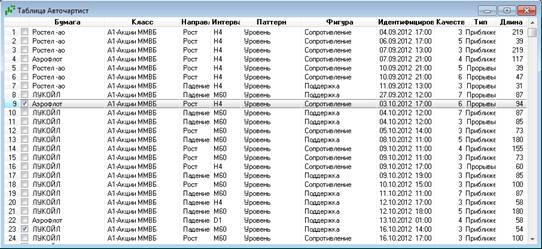

3.1 Назначение таблицы
В таблице отображаются данные по фигурам Авточартиста.
Флажки в строках таблицы предназначены для включения/отключения отображения выбранной фигуры на графиках. Если на закладке с таблицей отсутствует график для выбранного инструмента с периодом, соответствующим временному интервалу отмеченной фигуры, то пользователю предлагается создать новое окно графика.
* ЗАМЕЧАНИЕ: Фигуры Авточартиста отображаются только на тех графиках, для которых на панели «График» нажата кнопка
(«Показывать данные Авточартист»).
Изменение состояния флажка для выбранной фигуры в одной таблице Авточартист автоматически влечет изменение состояния флажка для данной фигуры во всех таблицах Авточартист, если их несколько.

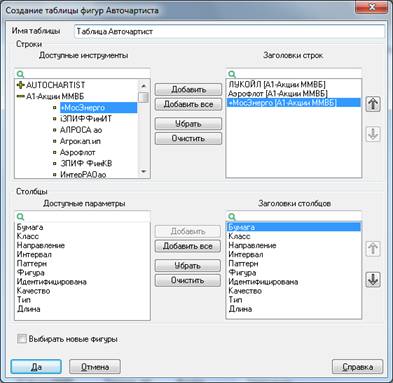

3.2 Настройка таблицы
1. Поле «Имя таблицы» – позволяет ввести наименование таблицы, отличное от принятого по умолчанию.
2. Рамка «Строки» – выбор инструментов, по которым заказываются фигуры Авточартиста.
* ЗАМЕЧАНИЕ: При создании нескольких таблиц Авточартист фигуры Авточартиста заказываются для всех инструментов, выбранных в таблицах Авточартист.
3. Рамка «Столбцы» – выбор параметров, отображаемых в таблице.
4. Флажок «Выбирать новые фигуры» – если флажок установлен, то для новых фигур в таблице Авточартист автоматически устанавливается признак отображения данной фигуры на графиках.
3.3 Формат таблицы
Каждая строка таблицы содержит информацию по фигуре Авточартиста. В столбцах таблицы отображаются следующие параметры:
Параметр | Значение |
Бумага | Наименование инструмента |
Класс | Класс инструмента |
Направление | Направление паттерна. Возможные значения: ● «Рост», ● «Падение» |
Интервал | Период графика |
Паттерн | Наименование паттерна. Возможные значения: ● «Фигура», ● «Фибоначчи», ● «Уровень» |
Фигура | Наименование фигуры паттерна |
Идентифицирован | Дата и время выявления паттерна |
Качество | Общее качество, присвоенное данному паттерну |
Тип | Тип паттерна. Возможные значения: ● Для паттернов «Фигура» и «Фибоначчи»: ● «Новые», ● «Завершенные» ● Для паттерна «Уровень»: ● «Прорывы», ● «Приближения» |
Длина | Длина паттерна в барах/свечах |
4. Фигуры
4.1 Типы фигур
Интерфейс распознает следующие типы фигур:
● восходящий треугольник,
● нисходящий треугольник,
● треугольник,
● восходящий канал,
● нисходящий канал,
● восходящий клин,
● нисходящий клин,
● прямоугольник,
● голова и плечи,
● перевернутые голова и плечи,
● тройная вершина,
● двойная вершина,
● тройное дно,
● двойное дно,
● флаг,
● вымпел

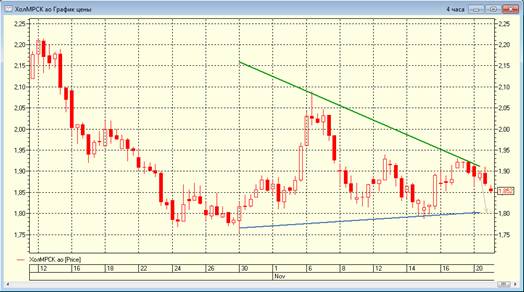

4.2 Новые фигуры
Фигура считается новой, если она еще не выполнила критерии для завершения. Такие фигуры дают раннее оповещение о потенциальных торговых возможностях. Они представляют собой частично завершенные фигуры, которые по окончанию будут соответствовать действующей теории.
Новые фигуры определяются при движении цен между уровнями сопротивления (зеленая линия) и поддержки (синяя линия), но до прорыва фигуры в ожидаемом направлении. Теоретическое направление движения цены указывается на графике стрелкой серого цвета.
Если ценовое движение перестает соответствовать фигуре, то фигура не завершается.

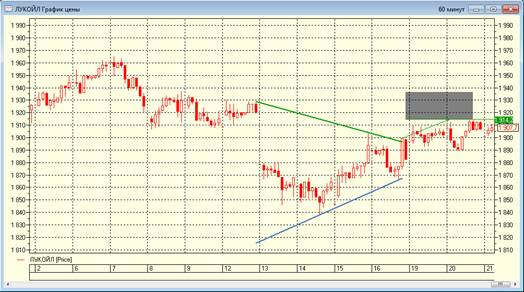

4.3 Завершенные фигуры
Фигура считается завершенной, когда она прорвала установленный уровень поддержки или сопротивления.
Завершенные фигуры отображаются вместе с горизонтальной линией, представляющей собой прогнозный уровень. От точки прорыва до линии прогноза отображается направляющая стрелка. Цвет линии и стрелки показывает прогнозируемое направление: зеленый – вверх, красный – вниз. Область прогноза на графике выделяется серым цветом.
5. Фигуры Фибоначчи
5.1 Типы фигур Фибоначчи:
Интерфейс распознает следующие типы фигур Фибоначчи:
● 3-точечная коррекция,
● 3-точечное удлинение,
● ABCD,
● Гартли,
● бабочка,
● 3-ходовая

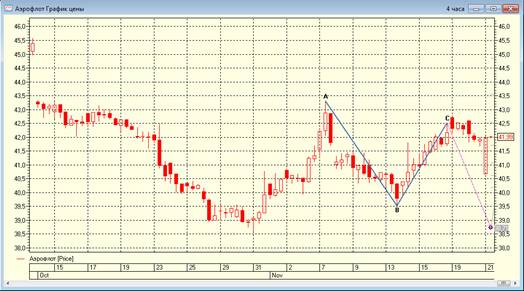

5.2 Новые фигуры Фибоначчи
В структуре нового паттерна Фибоначчи имеется теоретическая конечная точка разворота, которая установлена на определенном ценовом уровне и обозначена на графике розовым цветом. Чтобы паттерн завершился, необходимо не только, чтобы цена достигла этого уровня, но и чтобы на этом уровне был уровень поддержки/сопротивления, по достижении которого цена начнет движение в противоположном направлении. Теоретическое направление движения цены на графике указывается стрелкой серого цвета.
Если график не совершает поворот на том же уровне, что и предполагалось теоретически, фигура Фибоначчи становится недействительной.

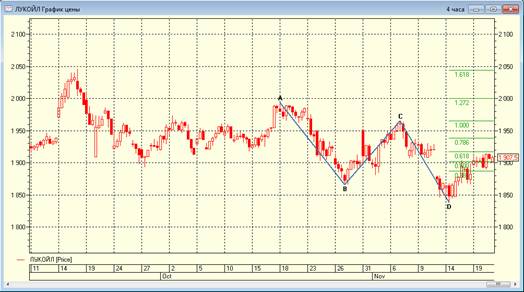

5.3 Завершенные фигуры Фибоначчи
Фигура Фибоначчи считается завершенной, когда ее последняя поворотная точка совпадает с установленными для фигуры критериями.
6. Уровни
6.1 Типы уровней
Существуют два типа ключевых уровней:
● Поддержка – нижний уровень цены, касание к которому происходит сверху;
● Сопротивление – верхний уровень цены, касание к которому происходит снизу.
6.2 Сигналы уровней
Ключевые уровни выдают сигналы подтверждения двух видов:

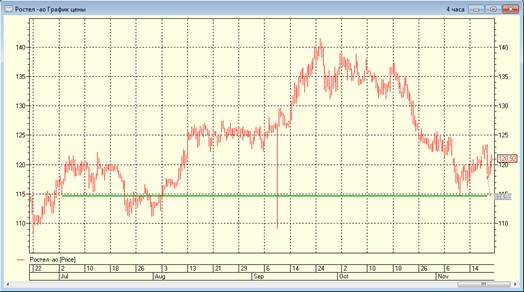

● Приближение – цена движется в направлении определенного ранее уровня поддержки или сопротивления. Теоретическое направление движения цены на графике указывается стрелкой серого цвета.

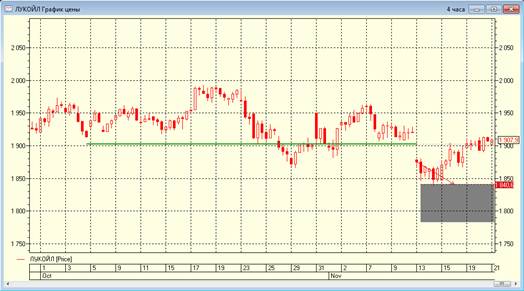

● Прорыв – момент пробоя ключевого уровня поддержки или сопротивления. От точки прорыва до линии прогноза отображается направляющая стрелка. Цвет линии и стрелки показывает прогнозируемое направление: зеленый – вверх, красный – вниз. Область прогноза на графике выделяется серым цветом.
