Пример расчета трубных диффузоров RRA
Исходные данные:
Многоцелевое помещение
Д xШ x В = 12 x 8,5 x 5м
Расчет для использования в качестве конференц-зала на макс. 90 человек
Объем приточного воздуха: 35м3/ч чел.
охлаждение: -8 K
вид сверху:
Расчеты:
Общий объем потока V общ. = 35 м³/ч чел. x 90 человек.= 3150 м³/ч
Диаметр приточной линии:
СКОРОСТЬ В НАЧАЛЕ ПРИТОЧНОЙ ЛИНИИ НЕ ДОЛЖНА ПРЕВЫШАТЬ 5М/СЕК.
DN приточной линии = Vобщ. / 5м/сs A макс. = 0,175 м²
D макс. = 0,47 м DN 500
Макс. Длина трубы при DN 500 1,5м
Длина щелей на трубу 1,3м
Расчет производится на базе УДЕЛЬНОЙ ЩЕЛЕВОЙ НАГРУЗКИ V уд. [М³/Ч X М ЩЕЛИ
РЕКОМЕНДАЦИЯ EMCO: V уд. = 75 М³/Ч x М ЩЕЛИ
Имеющаяся общая длина 11м
Имеющаяся отдельная длина RRA: 1,5м
Макс. кол-во RRA 11м / 1,5м = 7 шт.
Уд. поток воздуха на каждый диффузор 3150 м³/ч / 7 = 450м³/ч
Необходимая длина щели 450 м³/ч / 75 м3/ ч x м = 6м
Необходимое кол-во щелей 6м / 1,3м = 4,6 à 4 или 5 щелей
Нагрузка на щель при n=4: 3150 / (7 x 4 x 1,3) = 86,5 м³/ч x м
Нагрузка на щель при n=5: 3150 / (7 x 5 x 1,3) = 69,2 м³/ч x м
ТЕПЕРЬ ДЛЯ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА ЩЕЛЕЙ ОБРАТИТЬСЯ К ШУМОВЫМ НАГРУЗКАМ И СИМУЛЯЦИИ ПОТОКА.
Уровень шумовой нагрузки:
Кол-во щелей n=4
Уровень шумовой нагрузки на базе удельной нагрузки на щели 86,5м³/ч x м:
(см. Диаграмму в каталоге, стр.. db(A)
Суммирование уровней за счет длины трубы и количества щелей (1500мм/n=4)
(см. Корректирующую таблицу, стр..89) 8,1 db(A)
Общий уровень шумовой нагрузки одного диффузора = 28 + 8,1 = 36,1 db(A)
Общий уровень шумовой нагрузки всей линии
(СУММИРОВАНИЕ УРОВНЕЙ ШУМОВОЙ НАГРУЗКИ 7 ДИФФУЗОРОВ С ОДИНАКОВЫМ УРОВНЕМ ШУМА)
L общ. = L0 +10 log n с L0 = 36,1, n = 7
Lобщ = 36,1 + 8,5 = 44,6 db(A) = 45 db(A)
ТОТЖЕ РАСЧЕТ ДЛЯ 5 ЩЕЛЕЙ:
ОБЩИЙ УРОВЕНЬ ШУМОВОЙ МОЩНОСТИ одного диффузора = 23 + 8,1 = 31,1 db(A)
Общий уровень шумовой мощности всей линии
(СУММИРОВАНИЕ ШУМОВЫХ НАГРУЗОК 7 ДИФФУЗОРОВ С ОДИНАКОВЫМ УРОВНЕМ ШУМА)
Lобщ. = 31,1 + 8,5 = 39,6 db(A) = 40 db(A)
ОБА ЗНАЧЕНИЯ ПРИЕМЛЕМЫ ДЛЯ ПЛАНИРУЕМОГО ИСПОЛЬЗОВАНИЯ ПОМЕЩЕНИЯ.
Следующий шаг заключается в проверке ПАРАМЕТРОВ ВОЗДУШНОГО ПОТОКА С ПОМОЩЬЮ CAР-ПРОГРАММЫ (АЛЬТЕРНАТИВНО: ДИАГРАММЫ)

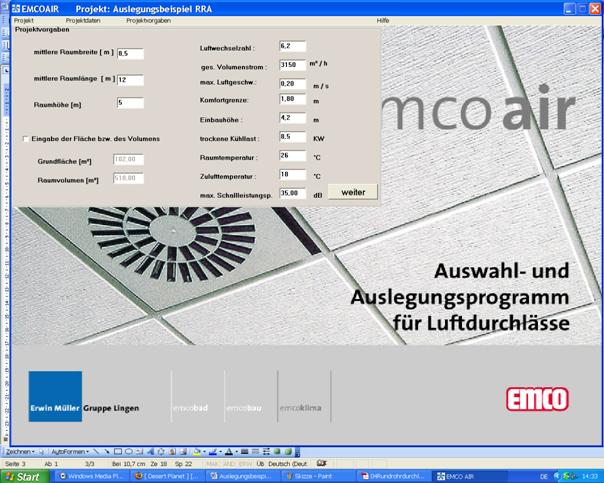

ВВОД ХАРАКТЕРИСТИК ПОМЕЩЕНИЯ/ОБЪЕМОВ ВОЗДУХА/ТЕМПЕРАТУРЫ СОГЛАСНО ТЕХНИЧЕСКОМУ ЗАДАНИЮ
ВНИМАНИЕ: МОНТАЖНАЯ ВЫСОТА
Расчет монтажной высоты систем RRA
В данной программе под монтажной высотой всегда понимается нижняя кромка диффузора.
Поэтому в системах RRA монтажная высота всегда закладывается под потолком как минимум по самому большому номинальному диаметру. Для монтажа труб закладывается еще дополнительно расстояние минимум 100мм, как правило, 100-300мм.
Часто приходится еще учитывать монтажные балки и прочие конструкции/инсталляции на монтажной площадке. Реально возможная монтажная высота всегда должна согласовываться с проектировщиком/архитектором.
В данном примере предполагаемr:
Высота потолка 5m
Наибольший номинальный диаметр согласно расчетам. DN 500
Высота подвески 300mm
Монтажная высота = 5m – 0,5m (DN) – 0,3m = 4,2m

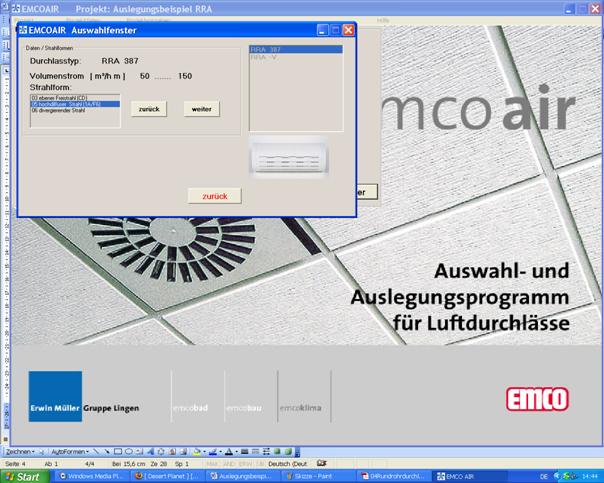

РАСЧЕТ ПРОИЗВОДИТСЯ ДЛЯ ВЫСОКОДИФФУЗНОГО ПОТОКА; Т. К. РЕЧЬ ИДЕТ ОБ ОХЛАЖДЕНИИ

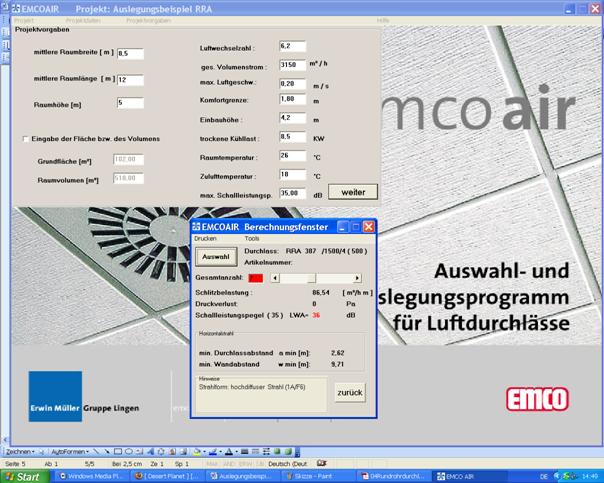

Расчет с количеством щелей n=4:
При монтаже по центру, как показано в эскизе, получаем следующие значения:
Расстояние между 2 диффузорами 0 (последовательное расположение RRA)
Расстояние до боковых стенок соответственно 4,25m
Предпочтительна конструкция из 4 щелей:
Скорость воздушного потока > 0,2м/с только в пограничной зоне
Дешевле, чем n=5

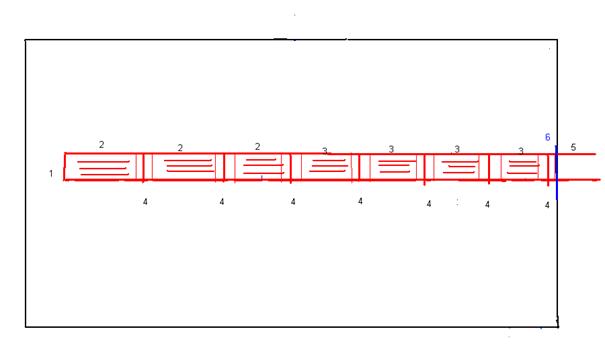

Конструкция ленты:
Сводный перечень компонентов для расчета цены;
1 1 шт. заглушкаl
2 3 шт. RRA с дросселем L=1500mm, n=4 + постоянное сопротивление
3 4 шт. RRA без дросселя L=1500mm, n=4
4 7 шт. соединительная муфта
5 1 шт. гладкая труба L=500mm, n=0
6 1 шт. настенная розетка
Поз. 6 является опцией
Поз. 5- опция, возможна другая длина, если поз. 5 не используется, то 1 шт. поз. 4отпадает
Цены на поз. 1,4 и 6 по запросу на завод.
