Практическая работа по геодезии №11

Устройство нивелира Н3

Выполнил: Проверила:

Ст. гр.

Новосибирск 201

Практическая работа №11

Тема: «Устройство нивелира Н3»

Материалы, предьявляемые к сдаче:

1.  Описание основных частей нивелира Н3

Рис. Станция нивелирования:
h – превышение точки В относительно А;
a – отсчет на заднюю рейку;
b – отсчет на переднюю рейку

Рис. Нивелир Н 3:

1 – элевационный винт уровня; 2 – зрительная труба; 3 – корпус контактного цилиндрического уровня; 4 – целик; 5 – винт фокусировки трубы; 6 – закрепительный винт зрительной трубы; 7 – наводящий (микрометренный) винт трубы; 8 – круглый установочный уровень; 9 – подъемный винт; 10 – пружинящая пластинка

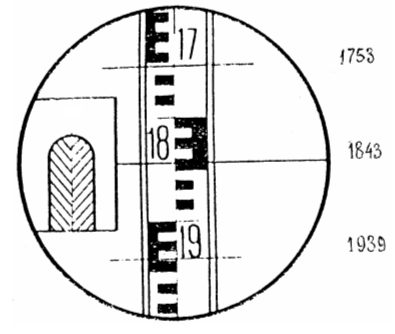

Рис. Поле зрения нивелира Н3

Контрольные вопросы:

Нивелирование – процесс измерения превышения одних точек местности над другими.

Нивелир – геодезический прибор, предназначенный для измерения превышения между двумя точками при помощи горизонтального визирного луча и двухсторонних шашечных реек с сантиметровыми делениями на обеих сторонах.

Репер – постоянный знак закрепления нивелирного хода.

Геометрическое нивелирование – определение превышений горизонтальным лучом визирования при помощи нивелира и нивелирных реек.

Неравенство плеч на станции – расхождение в расстояниях от нивелира до задней и передней реек.

Главное условие нивелира – ось уровня при трубе должна быть параллельна визирной оси трубы.

Превышение одной точки относительно другой – разность отметок этих точек.

Станция нивелирования – точка стояния нивелира, на которой выполняется измерение превышения.
