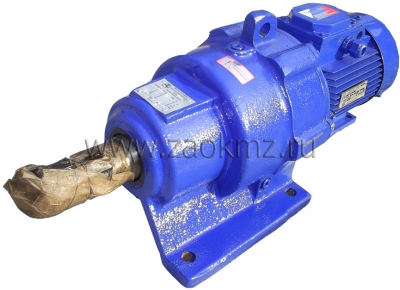

Мотор-редуктор волновой МВз-80

Мотор-редуктор волновой МВз-80

Мотор-редукторы волновые имеют два варианта исполнения: вертикальное, предусматривающее расположение выходного вала внизу, и горизонтальное - с исполнением фланцевым и на лапах. Могут эксплуатироваться как обособленный механизм, так и в комплексе различных грузоподъемных устройств, строительного оборудования. Эффективность работы - в непрерывном режиме, и с заданными интервалами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ МВз

Частота вращения выходного вала, об/мин: 7,1; 9; 12,5; 16; 18

Обозначение мотор-редуктора	Номинальный крутящий момент на выходном валу, Н. м	Допускаемая консольная нагрузка на выходном валу, Н	КПД редукторной части	Масса мотор-редуктора, кг	Мощность эл/дв, кВт
МВз-80	100	3000	0,87	13	0,25
МВз-160	900	8000	0,87	66	1,5

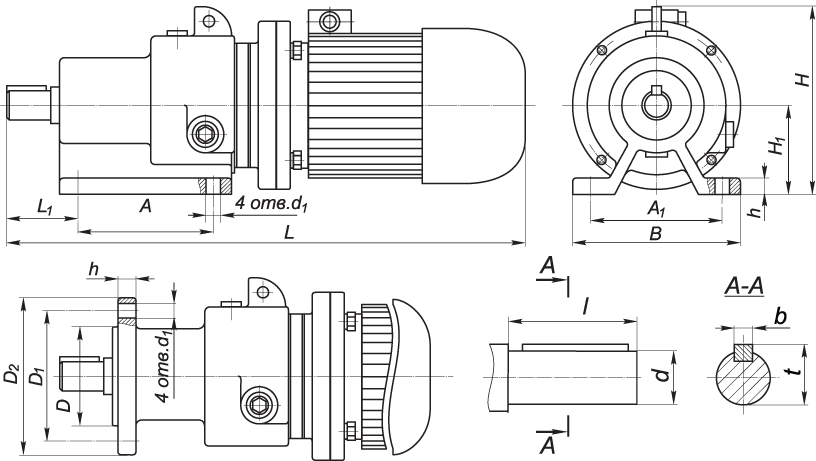

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МВз

Обозначение мотор-редуктора	А	А 1	B	D	D 1	D 2	H	H 1	L	L 1	d	d 1	h	l	b	t
МВз-80	130	155	190	100	130	160	180	80	430	85	28	13	15	60	8	31
МВз-160	220	220	270	180	215	250	285	125	705	145	55	19	25	110	16	59

Пример условного обозначения мотор-редуктора при заказе:

МВЗG110-Ц-У3,

где МВз - тип мотор-редуктора;
160 - внутренний диаметр гибкого колеса, мм;
16 - частота вращения выходного вала, об/мин;
G110 - конструктивное исполнение по способу монтажа;
Ц - вариант исполнения выходного вала;
У3 - климатическое исполнение и категория размещения.
