Цели интеграции спутниковых данных в ОГИС были следующими.

1. Предоставление оперативного доступа всем заинтересованным специалистам ДВО РАН к новому информационному слою – данным спутниковых наблюдений морской среды

2. Для специалистов в области спутникового зондирования - возможность оперативного получения с помощью ОГИС разнообразных сопутствующих данных о состоянии морской среды с целью отработки методик интерпретации спутниковой информации

3. Для специалистов океанологов – возможность подключения к анализу и интерпретации океанологических данных результатов спутниковых наблюдений над районом исследований

4. Предоставление всем заинтересованным пользователям ОГИС программных средств для проведения обработки, анализа и интерпретации спутниковых изображений.

В 2002 году в ОГИС был представлен архив РСА изображений (фиксируются радиолокаторами с синтезированной апертурой) со спутников Европейского космического агентства ERS-1, ERS-2. Этот архив был подготовлен в лаборатории Спутниковой океанологий ТОИ в течении нескольких лет. Права доступа для пользователей ОГИС к этим данным: Quick look-изображения – для всех пользователей сети ДВО РАН, полномасштабные изображения - в настоящее время только для сотрудников отдела Спутниковой океанологии ТОИ ДВО РАН. Регистрирующая аппаратура : радиолокационная станция с синтезированной апертурой (частота: 5.3 ГГц, размер кадра 100х100 км, разрешение ~25х25 м). Районы наблюдения: акватории Охотского, Японского, Восточно - и Южно-Китайского, Жёлтого, Сулавеси, Сулу морей. Время съемки: годы. Всего в БД ОГИС было помещено свыше 300 РСА-изображений общим объемом около 3 Гигабайт.

Основные задачи, решаемые с помощью массива РСА изображений:

отработка методик обнаружения и локализации различных видов океанологических явлений на РСА - изображениях; демонстрация перед научными специалистами ДВО РАН возможностей спутниковых радиолокационных станций с синтезированной апертурой для задач мониторинга состояния морской среды на обширных акваториях/

Опишем организацию работы пользователей ОГИС с массивом спутниковых РСА-изображений.

Для выбора нужных снимков пользователем уточняются критерии отбора:

временной период проведения съемки; географические координаты актуального региона; факт наличия в БД ОГИС файла-изображения; спутник, с которого произведена съемка; орбита спутника; океанические явления, наблюдаемые на снимке; атмосферные явления, наблюдаемые на снимке.

На рис. 11 представлено окно организации расширенного запроса к базе РСА-изображений. В результате выполнения запроса в поле картографического окна показываются контуры снимков, удовлетворяющих указанным критериям. При клике мышью на соответствующий фрагмент в картографическом окне в специальном информационном окне визуализируется само изображение, либо несколько изображений, если все они «накрывают» указанную географическую точку. На рис. 12 приведен пример выполнения запроса на поиск и визуальное представление РСА-изображения, в котором присутствуют проявления атмосферных гравитационных волн. Запрошенные и визуализированные изображения могут быть сохранены в виде файлов графического формата на компьютер пользователя. При этом «обычные пользователи» могут получить только сокращенную (quick look) версию, а привилегированные пользователи – полную версию РСА-изображения.

«Редактор спутниковых данных» ОГИС предоставляет возможность экспертам в области спутниковой океанологии на основании подробного визуального анализа РСА-изображений, произвольно выбираемых из БД ОГИС, указывать типы океанологических явлений, которые на их взгляд, проявляются в этих изображениях. После того, как изображение, подлежащее интерпретации (редактированию) выбрано, оно предъявляется эксперту в виде с наиболее подробным разрешением. Вместе с изображением предъявляются таблицы возможных океанических и атмосферных явлений, которые потенциально могут визуально проявляться на спутниковых РСА-изображениях. Эксперту необходимо отметить в таблице те явления, которые на его взгляд присутствуют на представленном к анализу изображении. В настоящее время таблицы содержат 30 вариантов для океанических явлений и 15 вариантов для атмосферных явлений. При необходимости эксперт может дополнительно прикрепить к анализируемому изображению файл с подробным описанием ситуации, регистрируемой на данном снимке. Эта дополнительная информация эксперта будет доступна для обычных пользователей ОГИС при выборе и просмотре данного изображения.

Помимо радиолокационных снимков со спутников ERS-1, ERS-2 в БД ОГИС были внесены новые массивы спутниковых изображений дальневосточных морей и северо-западной части Тихого океана (NOAA AVHR, Envisat ASAR WSM, Envisat ASAR APP, Terra/Aqua MODIS, Envisat MERIS) - всего около 1000 снимков общим объемов более 10 Гигабайт. Был усовершенствован интерфейс для запроса и отображения спутниковых данных, в частности, обеспечены новые возможности: 1 - географическая привязка, геометрическая коррекция и отображение растровых спутниковых изображений морской поверхности непосредственно в основном картографическом окне ОГИС; 2 - организация автоматического запроса данных подспутниковых наблюдений, согласованных по месту и времени получения с текущим анализируемым спутниковым изображением. Технология обеспечения спутниковых данных данными контактных подспутниковых наблюдений применяется при решении задачи разработки методик различения сликов естественного и искусственного (антропогенного) происхождения, наблюдаемых в спутниковых изображениях морской поверхности.

НЕ нашли? Не то? Что вы ищете?

При анализе спутниковых изображений, как обычные пользователи, так и эксперты в области спутниковой океанологии могут использовать комплекс программ обработки изображений, входящих в систему аналитической поддержки ОГИС. На рис. 13 представлены результаты применения программы корреляционно-спектрального анализа (Кисленок, 2002) к анализу спутникового радиолокационного изображения морской поверхности.

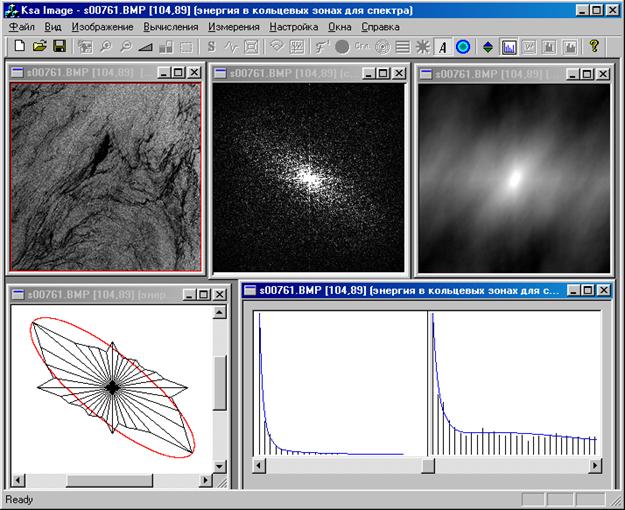

На рисунке слева направо и сверху вниз последовательно представлены : исходное изображение, его двумерный Фурье-спектр, двумерная корреляционная функция, т. н. интегральная пространственная характеристика, описывающая свойства анизотропии структуры изображения; интегральная частотная характеристика в двух модификациях совместно с результатами ее аналитической аппроксимации одной из корреляционно-спектральных моделей, поддерживаемых в программе.

Компьютерная программа морфологического анализа изображений «Morpho» ориентирована на выделении в изображениях структурных элементов - объектов, описание их геометрических свойств и закономерностей взаимного расположения объектов. На рис. 14 приведен пример использования программы для анализа спутникового РСА-изображения поверхности моря с визуально различимыми пятнами нефтяного загрязнения. Исходное полутоновое изображение (на рисунке слева) переводится в бинарное представление (в центре), далее подвергается морфологической фильтрации, позволяющей по возможности избавиться от ложных структурных элементов (справа), после чего может быть проведен статистический анализ геометрических характеристик по всей совокупности «правильных» структурных элементов (внизу слева) и анализ свойств указанного пользователем отдельного объекта (внизу слева), в данном случае – наиболее крупного нефтяного пятна.

Информационный слой «Сейсмоакустика». Данные сейсмоакустических наблюдений, проводимых специалистами ТОИ на Морской экспериментальной станции «м. Шульца» (Долгих, 2000), с формальной точки зрения не вполне соответствуют идеологии геоинформационных систем, которая предполагает работу с данными, имеющими координатную привязку – фактически, все эти данные привязаны к единственной координатной точке (42°35’ с. ш. 131°09’ в. д.). Однако, как было неоднократно показано, в том числе, в докладах прошедших в 1999, 2001, 2003 годах Всероссийских Симпозиумов по сейсмоакустике переходных зон, фон микросейсмической активности земной коры в переходной зоне океан-гидросфера в значительной мере определяется характеристиками морского дна, водной среды и атмосферы, физическими процессами, протекающими в этих средах. Задача выяснения и детализации воздействия процессов в океане на фон сейсмоакустических колебаний в береговой зоне представляет собой фундаментальную научную проблему современной океанологии. Включение сейсмоакустических данных в состав ОГИС в качестве самостоятельного информационного слоя, очевидно, должно содействовать решению этой задачи, поскольку заинтересованные специалисты получат возможность производить согласованные по времени выборки данных сейсмоакустических экспериментов на м. Шульца и разнообразных данных о процессах, протекающих на прилегающих акваториях, визуализировать эти данные и проводить анализ с применением эффективных программных средств из системы аналитической поддержки ОГИС.

В 2004 году такая интеграция в состав ОГИС нового информационного слоя «Сейсмоакустика» была проведена (Фищенко, 2005а). Первой задачей была организация постоянно действующего в корпоративной сети ТОИ файлового сервера сейсмоакустических данных. До этого основной массив сейсмоакустических данных (оцифрованные записи сигналов колебаний земной коры и ряда сопутствующих характеристик) хранился в отделе акустики океана ТОИ в виде наборов файлов на компакт-дисках. Эти данные охватывают временной период с 1994 года по настоящее время, общий объем данных – более 200 Гб, общее число файлов – более 5000, дисков – более 240. Организация специального файлового сервера в компьютерной сети ТОИ ДВО РАН должна была обеспечить специалистам отдела акустики возможность быстрого поиска и копирования на свой компьютер нужных файлов данных. Такой файловый сервер был организован на базе персонального компьютера Pentium, размещенного в одном из помещений отдела акустики океана ТОИ.

Следующей задачей была организация информационного слоя “Сейсмоакустика” непосредственно на ГИС-сервере. Для этого во внутренних БД ОГИС была размещена метаинформация об имеющихся на внешнем файл-сервере сейсмоакустических данных (именах файлов, времени получения данных, частоте дискретизации, представленных информационных каналах, особых условиях проведения эксперимента, месте хранения резервной копии данных на компакт-дисках) и реализован протокол обмена, позволяющий при необходимости извлекать данные с файл-сервера, проводить их обработку средствами ОГИС либо пересылать в исходном виде пользователям. Также на ГИС-сервере хранятся т. н. Preview-образы – преднамеренно огрубленные графические отображения сигналов каждого файла. Для получения этих образов использовалась специальная программная утилита, с помощью которой был обработан весь массив сейсмоакустических данных.

Доступ пользователей к сейсмоакустической информации регулируется специально настроенной политикой предоставления доступа. В настоящее время доступ к оригинальным данным разрешен только специалистам отдела акустики океана ТОИ, но потенциально эти данные по распоряжению научного руководителя работ могут быть открыты и для сотрудников других отделов, а также для пользователей Интернета. Более свободна политика предоставления доступа к Preview-образам сейсмоакустических данных, еще более открыт доступ к метаинформации об имеющихся данных.

В целом, работа пользователя, обладающего всеми правами доступа к сейсмоакустической информации, выглядит следующим образом. В списке информационных слоев ОГИС пользователь видит слой «Сейсмоакустика», откуда он может произвести выбор одного из двух вариантов действий: «Каталог» и «Расширенный фильтр». При выборе пункта «Каталог» пользователю предоставляется в виде таблицы краткая метаинформация о всех имеющихся файлах сейсмоакустических данных (рис. 15). По умолчанию записи упорядочены по времени регистрации данных, однако могут быть легко переупорядочены пользователем и по другим параметрам.

При выборе пункта «Расширенный фильтр» у пользователя появляется возможность отобрать в каталог не все файлы, а только файлы, полученные в указанный временной период и при этом содержащие записи указанных физических сигналов. Еще одна возможность произвести уточненную выборку сейсмоакустических данных реализуется путем внесения пункта «Сейсмообстановка» в информационные слои, которые потенциально могут быть связаны с особенностями микросейсмических колебаний на МЭС «м. Шульца». В частности, возможность быстрого перехода в информационный слой «Сейсмоакустика» обеспечивается из информационных слоев «Тайфуны», «Землетрясения», «Спутниковая океанология». При таком переходе в рабочий каталог отбираются сейсмоданные, согласованные по времени регистрации с текущим наблюдаемым объектом соответствующего информационного слоя.

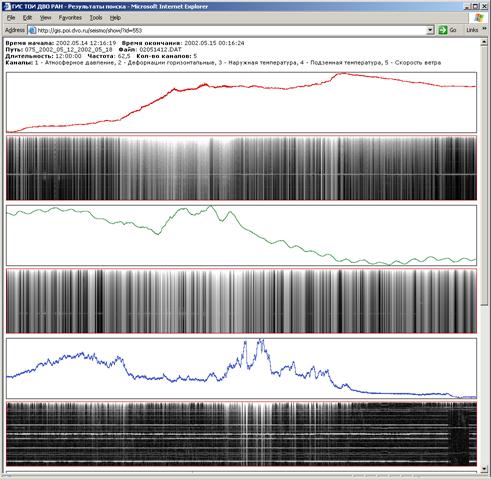

При просмотре каталога с метаинформацией пользователь может визуализировать Prevew-образ файла (рис. 16). Этот образ содержит осциллограммы (временную развертку) и спектрограммы (частотно-временную развертку) всех информационных каналов файла. Это небольшие по размеру файлы, поэтому они загружаются на компьютер пользователя сети ТОИ практически мгновенно.

Просматривая Preview-образ файла, пользователь может обратить внимание на какие либо особенности сигнала. Чтобы уточнить характер этих особенностей, пользователь может использовать программу пилотного частотно-временного анализа DSP (Антушев, 2006). Программа DSP реализована по т. н. компонентной технологии Active-X. Для вызова программы пользователю необходимо в окне каталога сейсмоакустических данных кликнуть мышью на соответствующую иконку напротив нужного файла. Если это производится в первый раз, то программное обеспечение автоматически скачивается с ГИС-сервера и устанавливается на компьютер пользователя. При повторных вызовах используются уже установленные программные компоненты. Взаимодействие пользователя с программой DSP ведется непосредственно в окне программы Интернет-навигатора, что удобно и привычно пользователям, имеющим некоторые навыки работы в сети Интернет. Кроме того, работу с программой облегчает встроенная система помощи пользователю (рис. 17-a).

При загрузке программы в специальном окне «Каналы» (рис. 17-б) отображаются осциллограммы всех информационных каналов файла. Пользователь с помощью клавиш управления и «мыши» легко может выбрать любой фрагмент любого канала. Этот фрагмент может быть отображен в основном окне программы в одном из четырех видов: осциллограмма (временная развертка сигнала), спектр Фурье (периодограммная оценка спектральной плотности мощности), спектрограмма (частотно-временной спектр Фурье), вейвлетограмма (непрерывное вейвлет-преобразование фрагмента). На рис. 18 приведены примеры всех четырех отображений для одного и того же фрагмента сигнала микродеформаций. Для каждого типа отображения имеются соответствующие параметры настройки, позволяющие уточнить параметры алгоритмов и характер отображения.

В случае, если необходима более детальная обработка, файл исходных данных полностью копируется на компьютер пользователя. Для его анализа могут использоваться две программы из системы аналитической поддержки ОГИС: универсальная программа обработки и анализа многоканальных сигналов (Фищенко, 1999) и программа вейвлет-анализа сигналов (Фищенко, 2003).

Примеры использования ОГИС для поддержки научных исследований

Как отмечалось ранее, рабочий макет ОГИС был выставлен в режиме апробации в сети ТОИ уже в 2001 году. Он неоднократно использовался специалистами различных научных подразделений института при проведении научных исследований. В данном разделе приведем два примера, касающиеся сейсмоакустических и, отчасти, спутниковых исследований (Фищенко, 2005б).

Как отмечалось в предыдущем разделе статьи, в 2004 году в состав разрабатываемой в ТОИ ДВО РАН океанологической геоинформационной системы был интегрирован новый информационный слой – “Сейсмоакустика”. В настоящее время в этом слое представлены оцифрованные сигналы микродеформаций земной коры, регистрируемые с помощью лазерного деформографа на Морской экспериментальной станции ТОИ “м. Шульца”. В перспективе будут подключаться данные с подобных экспериментальных установок, которые планируется установить в ряде географических точек дальневосточного региона, а также данные гидроакустических экспериментов. Одной из целей такой интеграции сейсмоакустических данных в ОГИС было создание условий для проведения систематических исследований влияния процессов, протекающих в ближней и дальней зонах океана, на фон микросейсмических колебаний в переходной зоне «океан-материк». Как показано в некоторых исследованиях, такие природные процессы в океане, как поверхностное волнение, приливы, внутренние волны, океанические штормы, землетрясения оказывают существенное влияние на характер сигналов микродеформации земной коры, фиксируемых лазерными деформографами (Долгих, 2000). Это дает надежду в перспективе разработать эффективные методики дистанционного обнаружения и мониторинга океанических процессов на основе системы береговых лазерных деформографов. Работая с ОГИС, пользователи могут легко производить согласованные по времени выборки сейсмоакустических данных и данных о различных процессах в океане и проводить их анализ с целью установления и детализации взаимосвязи между этими видами данных.

В качестве первого примера, демонстрирующего актуальность включения сейсмоакустических данных в ОГИС, приведем предварительные результаты одной работы, ведущейся в ТОИ специалистами отдела Информационных технологий совместно со специалистами отдела Спутниковой океанологии. Одной из важных задач, решаемых в отделе Спутниковой океанологии, является разработка технологии обнаружения и описания различных океанических явлений по спутниковым данным. В частности, много сведений о процессах в океане дают изображения, получаемые со спутников радиолокаторами с синтезированной апертурой (РСА-изображения). Эти данные не зависят от погодных условий и времени суток, при этом они «чувствуют» микро - и макроособенности рельефа морской поверхности. Большой массив РСА-изображений совместно с описаниями предположительно проявляемых в них океанических явлений, сделанными экспертами отдела Спутниковой океанологии, был включен в ОГИС. На рисунке 19-а показано местоположение спутниковых РСА снимков с возможными проявлениями внутренних волн, полученных в 2000 году в районе вблизи мыса Шульца - места проведения сейсмоакустических экспериментов. На рис. 19-б приведено ближайшее к м. Шульца РСА-изображение, на котором визуально заметны структуры, которые потенциально возможно соотнести с проявлениями внутренних волн. На рисунке 19-в приведена найденная в ОГИС запись сигнала микродеформации, сделанная примерно в то же время. На рисунке 19-г приведен спектр Фурье этого сигнала, рассчитанный с помощью программы из системы аналитической поддержки ОГИС. В спектре заметны три высокочастотные компоненты, которые можно соотнести с обычными поверхностными волнами и мощный низкочастотный пик, который возможно соотнести с внутренними волнами, которые потенциально могли возникнуть в это время вблизи м. Шульца. Наличие РСА-снимка (рис. 19-б) позволяет считать такое предположение весьма правдоподобным. С другой стороны, специалисты по спутниковой океанологии с учетом сейсмоакустических данных также с большей степенью уверенности могут идентифицировать структуры на спутниковом снимке именно как проявление внутренних волн.

Второй пример демонстрирует возможности ОГИС для проведения систематических исследований особенностей проявления откликов землетрясений, происходящих в океане, в записях сейсмоакустических сигналов, регистрируемых на м. Шульца. Пользователь ОГИС может составлять запросы на предоставление информации о землетрясениях, происшедших в указанном районе в определенным временном интервале, удовлетворяющих ограничениям на их магнитуду и глубину расположения источника. На рис. 20-а показано окно ОГИС, где отмечены светлыми кружками места землетрясений силой не менее 5 баллов, произошедших в период с 1 по 10 сентября 2004 года. Самое крупное из них с магнитудой 7.40 баллов (отмечено большим кружком) произошло южнее острова Хонсю в точке с координатами (33°18’ с. ш., 137°07’ в. д.) 5 сентября в 14 часов 57 минут по Гринвичскому времени (6 сентября, 1 час 57 минут по Владивостокскому времени). Из информационного окна с описанием характеристик данного землетрясения пользователь сразу может перейти по гиперссылке к слою “Сейсмоакустика”, где он сможет найти и провести оперативный анализ записи сейсмоакустического сигнала, сделанной в это время, с помощью программы цифровой обработки DSP. На рис. 20-(б-д) показаны окна программы DSP при работе с найденной таким образом записью сейсмоакустического сигнала от 6 сентября 2004 года. В осциллограмме сигнала (рис. 20-б), начиная примерно с 02 часов 02 минут, заметна характерная для откликов землетрясений колебательная структура. Спектральный анализ этого фрагмента (рис. 20-в) показывает наличие в спектре двух характерных для сигналов землетрясений мощных пиков, соответствующих временным периодам 11 и 15 секунд. На рис.20-г в полутоновом представлении показана вейвлетограмма фрагмента, рассчитанная на основе комплексного вейвлета Морле. Отображается реальная часть вейвлетограммы. Начиная с момента начала фиксации отклика землетрясения, в ней заметна характерная для вейвлетов периодическая структура на временных масштабах, соответствующих основной частоте сейсмических колебаний. Зрительно заметна динамика основного периода сейсмических колебаний. На рис. 20-д в цветном представлении отображается модуль комплексной вейвлетограммы Морле, в котором динамика частотных свойств сейсмического сигнала представляется еще нагляднее. В частности, сначала видно яркое пятно, соответствующее двум начальным мощным колебаниям с периодом около 30 секунд, затем некоторое время идет фаза землетрясения с основным периодом 15 секунд, которую затем сменяет еще более длительная фаза с периодом 11 секунд, амплитуда которой со временем уменьшается.

В заключение отметим, что в статье были рассмотрены концепция, архитектура, реализация и примеры практического использования корпоративной океанологической геоинформационной системы Тихоокеанского океанологического института ДВО РАН. В результате разработки ОГИС научные специалисты самого крупного в системе ДВО РАН института получили возможность непосредственно на своих рабочих местах запрашивать и оперативно получать разнообразную фактографическую информацию об основных объектах исследования на акваториях дальневосточных морей и северо-западной части Тихого океана, производить совместную картографическую и общенаучную визуализацию запрошенных данных, обрабатывать данные с помощью эффективных программных средств анализа, использовать технологии распределенных и суперкомпьютерных вычислений для решения особо трудоемких задач моделирования и аналитической обработки данных.

Работа выполнена при поддержке РФФИ (проекты -в, -р_восток_а) и грантов ДВО РАН (конкурсы годов).

Список литературы

1. , , Фищенко нестационарных сигналов в океанографической информационно-аналитической системе ДВО РАН // Тезисы докладов XXXI Дальневосточной математической школы-семинара им. академика . Владивосток. 2006. с. 147-148.

2. Голик ГИС ТОИ ДВО РАН по северо-западной части Тихого океана на основе интернет/интранет. //Материалы третьей конференции “Теоретические и прикладные вопросы современных информационных технологий”. Улан-Удэ. 2002. с. 238-242.

3. , , Павленко системы сбора и мониторинга океанографической информации в интернете // Тезисы докладов Дальневосточной математической школы-семинара им. академика . Владивосток. 2003а. с. 156-157.

4. , Фищенко океанографическая ГИС ДВО РАН: реализация концепции распределенности информационных и вычислительных ресурсов // Материалы 5-ой Всероссийской научно-технической конференции “Теоретические и прикладные вопросы современных информационных технологий”. Улан-Удэ: Изд-во ВСГТУ, 2004а. C. 125-127.

5. , Фищенко океанографическая ГИС ДВО РАН: разработка и реализация политик доступа к информационным и аналитическим ресурсам // Труды Всероссийской научной конференции “Научный сервис в сети ИНТЕРНЕТ – 2004”. – М.: МГУ, 2004б. С.122-124.

6. , , Митник океанографическая ГИС ДВО РАН: интеграция спутниковых и подспутниковых данных по северо-западной части Тихого океана // Исслед. Земли из космоса. 2004в. № 6. C. 73-80.

7. , Г, , Фищенко библиотека полнотекстовых публикаций по проблемам океанографии, обработки данных и информационных технологий // Тезисы докладов XXXI Дальневосточной математической школы-семинара им. академика . Владивосток. 2006. с. 155-156.

8. , Ростов и реализация баз океанографических данных по северной части Тихого океана. Владивосток: Дальнаука, 20с.

9. Долгих волновых полей океана и литосферы лазерно-интерференционными методами. Владивосток: Дальнаука, 20с.

10. Кисленок система для корреляционно-спектрального анализа изображений в океанологических исследованиях. // Сборник статей по материалам конференции молодых ученых Тихоокеанского океанологического института им. ДВО РАН. 2002. с. 123-128.

11. , "Введение в ГИС". Учебное пособие. Изд-е 2-е исправленное и дополненное. - М.: 1997, 160 с.

12. , Фищенко система анализа данных лазерной деформографии // Тез. докл. Всероссийского симпоз. "Сейсмоакустика переходных зон". Владивосток : Дальнаука, 1999. С. 49-52.

13. , , Голик система Фурье - и вейвлет-анализа данных лазерной деформографии // Третий всероссийский симпозиум "Сейсмоакустика переходных зон". Владивосток. 2003. C. 89-96.

14. , , Антушев в океанографической ГИС ДВО РАН информационного слоя "Сейсмоакустика"// Четвертый всероссийский симпозиум "Сейсмоакустика переходных зон". Владивосток. 5-9 сентября 2005а. C. 225-229.

15. , , Антушев океанографической ГИС для исследования влияния процессов в океане на фон микросейсмических колебаний // Четвертый всероссийский симпозиум "Сейсмоакустика переходных зон". Владивосток. 5-9 сентября 2005б. C. 239-243.

16. “Что такое грид? Три критерия”, 2002 <http://www. *****/library/publication..>

17. Schlitzer, R. Ocean Data View (ODV5.0, 2000). <http://www. awi-bremerhaven. de/GEO/ODV/>.

Подрисуночные подписи к статье Фищенко

Рисунок 1 (стр. 16) - Принципиальная схема ОГИС

Рисунок 2 (стр. 17) - Начальная HTML-страница OГИС (адрес в интернете: http://gis. poi. *****/)

Рисунок 3 (стр. 18) - Начальная конфигурация окна картографического отображения ОГИС (появляется при вызове пользователями, не зарегистрированными в системе)

Рисунок 4 (стр. 19) - Типовая конфигурация окна картографического отображения при работе с ОГИС зарегистрированных пользователей

Рисунок 5 (стр. 27) - Окно просмотра пользователем его текущего профиля политики доступа

Рисунок 6 (стр. 33) - Просмотр окна системы аналитической поддержки ОГИС

Рисунок 7 (стр. 34) - Электронная библиотека ОГИС

Рисунок 8 (стр. 35) - Геология и геофизика морского дна Охотского моря.

Рисунок 9 (стр. 37) - Запрос данных по температуре из БД «Океан-1»
(залив Петра Великого, 1985 год)

Рисунок 10 (стр. 38) - Демонстрация основных возможностей встроенной в ОГИС
подсистемы визуализации CTD-данных - Charmer

Рисунок 11 (стр. 40) - Запрос к базе спутниковых радилокационных изображений

Рисунок 12 (стр. 40) - Запрос к базе спутниковых радилокационных изображений для выбора снимков с проявлениями атмосферных гравитационных волн

Рисунок 13 (стр. 41) - Пример использования программы корреляционно-спектрального анализа изображений к анализу спутникового радиолокационного изображения морской поверхности.

Рисунок 14 (стр. 42) - Применение программы «Morpho» к анализу РСА-изображения с проявлениями нефтяных загрязнения.

Рисунок 15 (стр. 44) - Каталог с запрошенными пользователем сейсмоакустическими данными

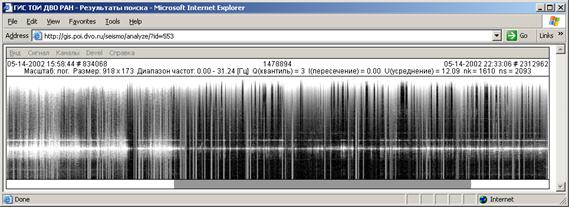

Рисунок 16 (стр. 45) - Preview-образ одного из файлов сейсмоакустических данных

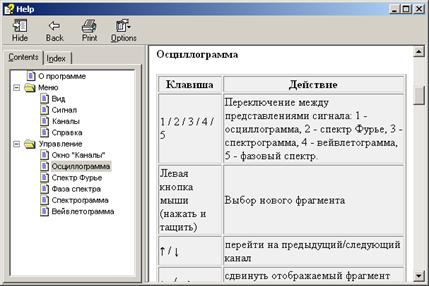

Рисунок 17 (стр. 45) – Справочное окно и окно навигации по каналам программы DSP

а – осциллограмма, б – спектральная плотность, 3 – спектрограмма, 4 – вейвлетограмма

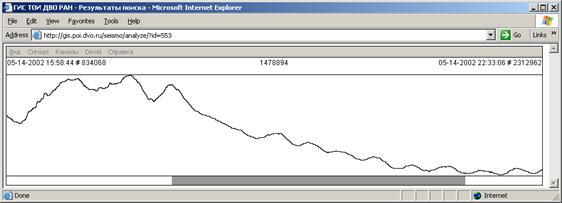

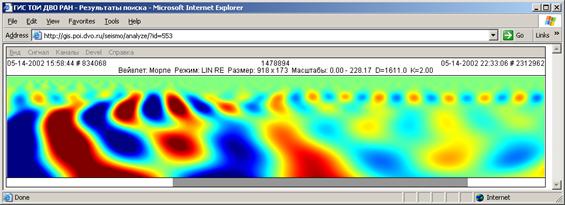

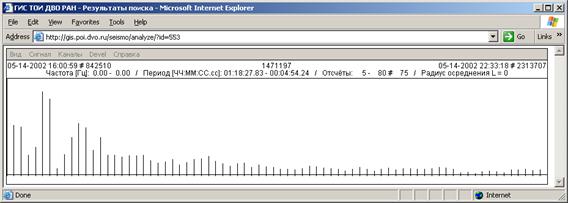

Рисунок 18 (стр. 45) - Различные представления одного и того же фрагмента сигнала

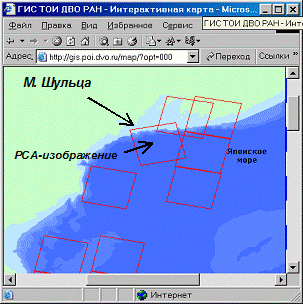

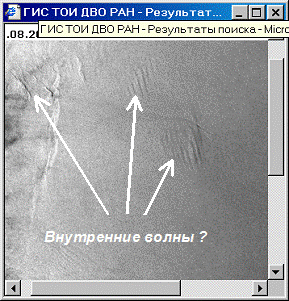

а - контуры РСА снимков, б - РСА снимок с возможными проявлениями внутренних волн, в - сигнал микродеформации земной коры на м. Шульца, г - спектр Фурье этого сигнала с мощным низкочастотным пиком, возможно, обусловленным внутренними волнами.

Рисунок 19 (стр. 47) - К задаче идентификации внутренних волн в океане

Рисунок 20 (стр. 48) - Применение ГИС для анализа откликов землетрясений в записях сейсмоакустического сигнала:

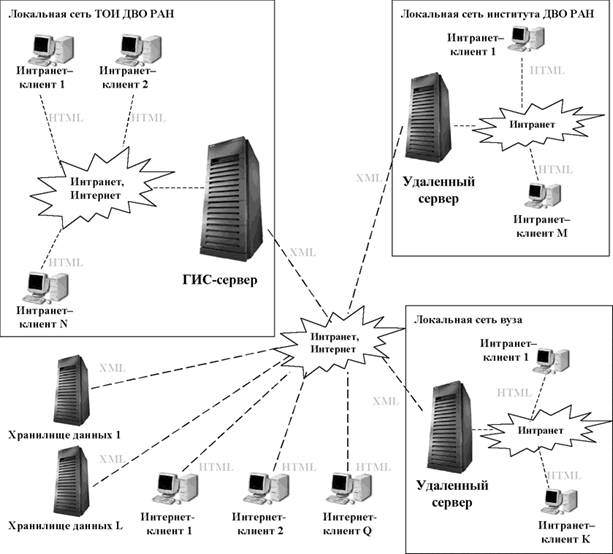

Рисунок 1 - Принципиальная схема ОГИС

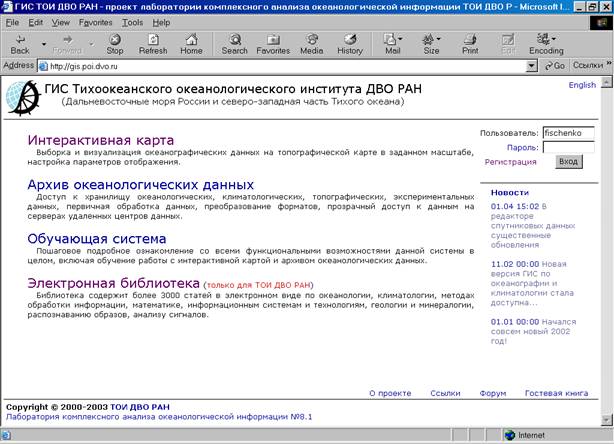

Рисунок 2 - Начальная HTML-страница OГИС (адрес в интернете: http://gis. poi. *****/)

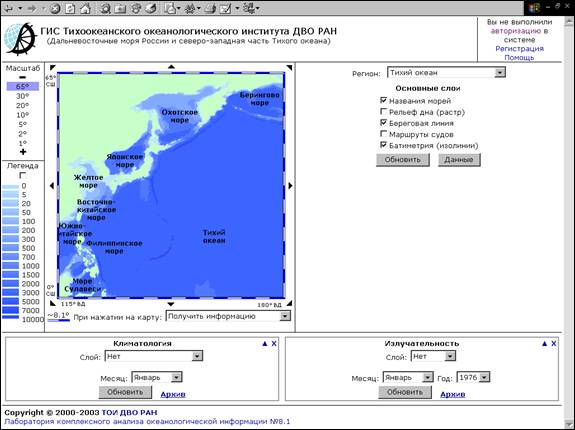

Рисунок 3 - Начальная конфигурация окна картографического отображения ОГИС (появляется при вызове пользователями, не зарегистрированными в системе)

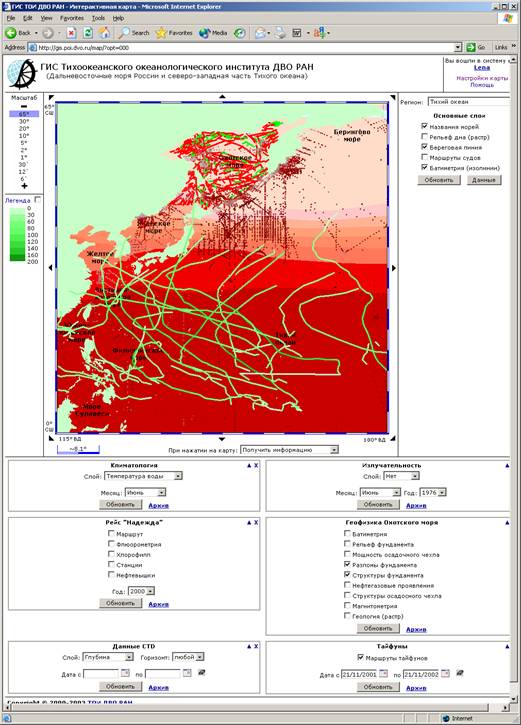

Рисунок 4 - Типовая конфигурация окна картографического отображения при работе с ОГИС зарегистрированных пользователей

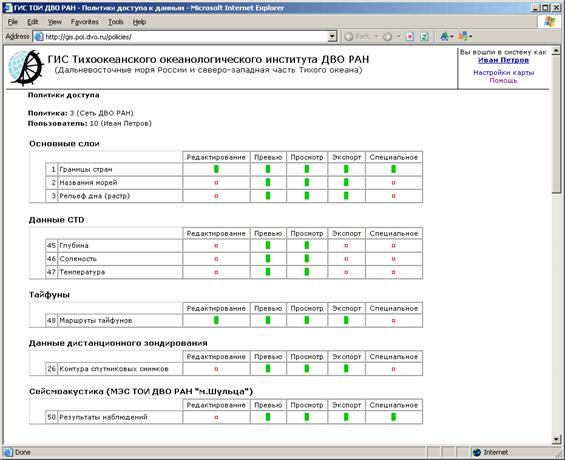

Рисунок 5 - Окно просмотра пользователем его текущего профиля политики доступа

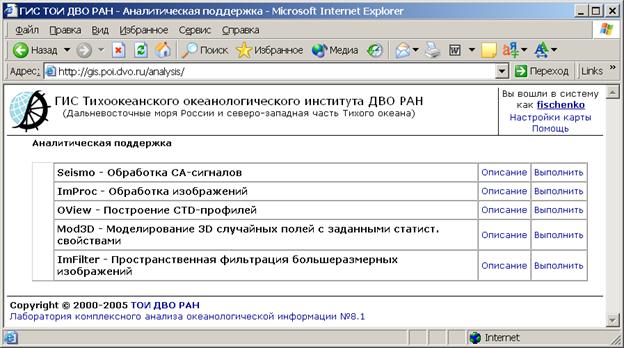

Рисунок 6 - Просмотр окна системы аналитической поддержки ОГИС

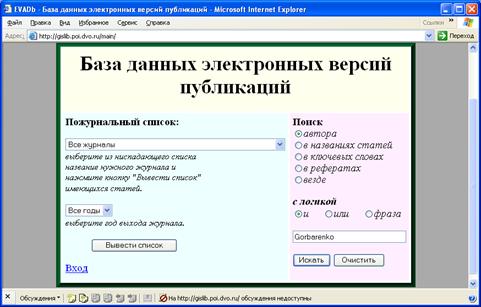

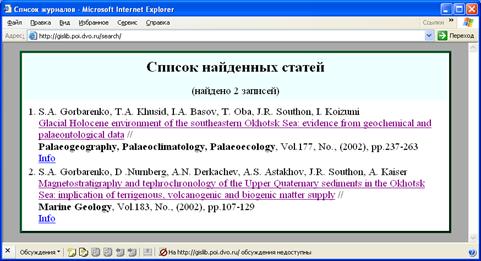

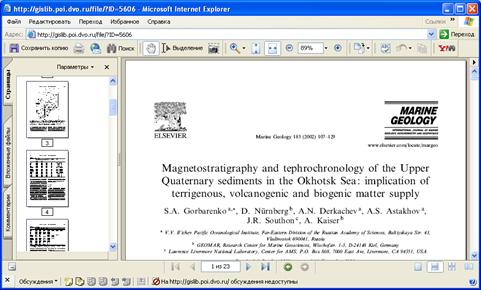

Рисунок 7 - Электронная библиотека ОГИС

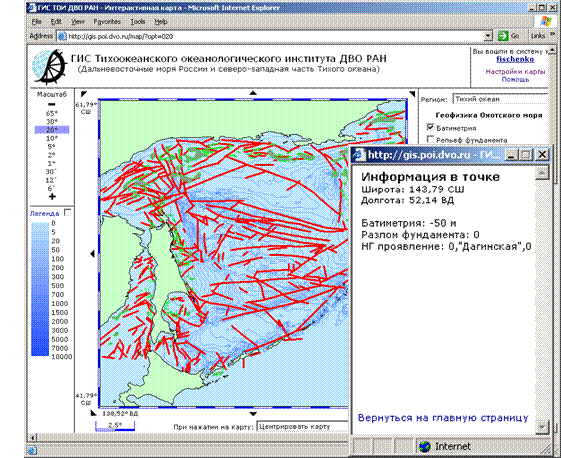

Рисунок 8 - Геология и геофизика морского дна Охотского моря.

в г

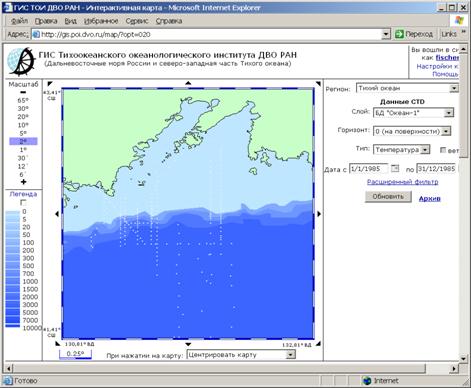

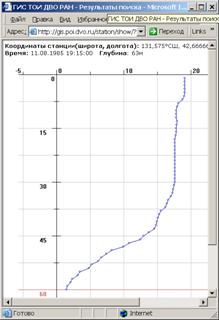

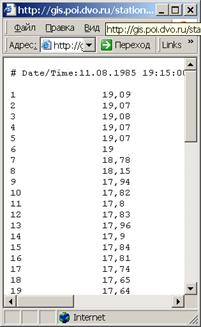

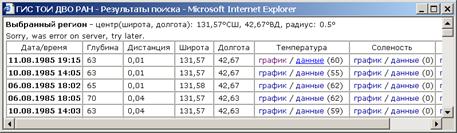

Рисунок 9 - Запрос данных по температуре из БД «Океан-1»
(залив Петра Великого, 1985 год)

а	б
в	г	д
е	ж
з	и

Рисунок 10 - Демонстрация основных возможностей встроенной в ОГИС
подсистемы визуализации CTD-данных - Charmer

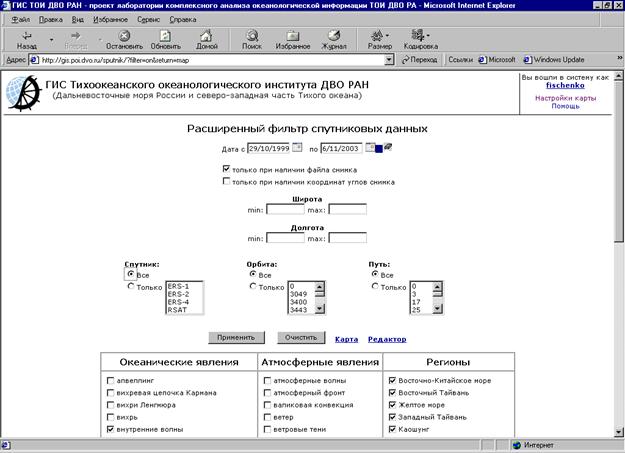

Рисунок 11 - Запрос к базе спутниковых радилокационных изображений

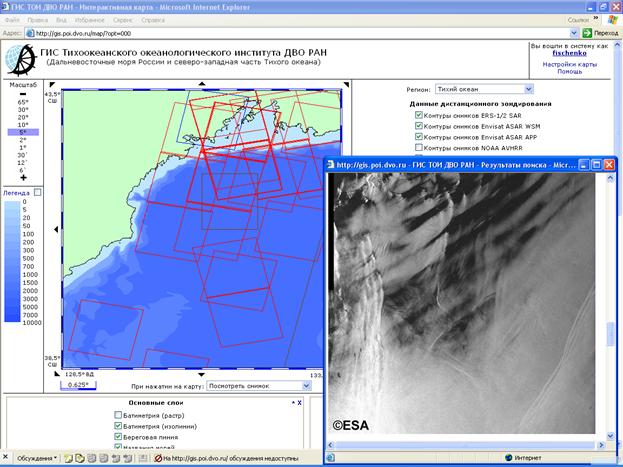

Рисунок 12 - Запрос к базе спутниковых радилокационных изображений для выбора снимков с проявлениями атмосферных гравитационных волн

Рисунок 13 - Пример использования программы корреляционно-спектрального анализа изображений к анализу спутникового радиолокационного изображения морской поверхности.
