Контрольно- диагностические материалы по технологии «Нарезание резьбы»

Цель задания: Определить умение ученика проводить контроль выполнения операции по нарезанию внутренней и наружной резьбы.

Задание IV уровня рассчитано на учащихся 7 классов, изучивших тему «Нарезание внутренней и наружной резьбы».

Ученик на ТВ-6 выточил заготовку для болта диаметром 5,8 мм., нарезал плашкой резьбу М6. В стальной заготовке для гайки к этому болту, просверлил отверстие диаметром 5,8 мм., и нарезал резьбу метчиком М6.

Оцени качество резьбового соединения, выполненного учеником.

Ключи:

1.  Определи соответствие диаметра стержня диаметру наружной резьбы.(4 балла)

2.  Определи соответствие диаметра отверстия диаметру резьбы. (4 балла)

3.  Сделай вывод. (6 баллов)

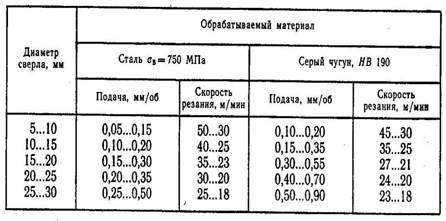

1


2


3


Ключ для проверки.

1 +, 2 -. (8 баллов)

3. Из второй таблицы видно, что резьба М6 нарезается на стержень диаметром 5,8 мм. Поэтому эту часть задания ученик выполнил правильно. (2 балла)

Из третьей таблицы видно, что для резьбы М6 в стальной заготовке нужно просверлить отверстие диаметром 5 мм., а ученик просверлил отверстие диаметром 5,8 мм. Данное отверстие слишком большое для данной резьбы. (2 балла)

Внутренняя резьба получится неполной, и такое соединение будет не надёжным.

(2 балла)
