Щитки осветительные ОЩ, ОЩВ, УОЩ, УОЩВ



ЩИТКИ ОСВЕТИТЕЛЬНЫЕ

СЕРИИ ОЩ, ОЩВ, УОЩ, УОЩВ

Щитки осветительные предназначены для распределения электрической энергии, нечастых оперативных включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей трехфазного переменного тока напряжением 380/220В частотой 50 Гц. Щиток каждого типоисполнения комплектуется автоматическими выключателями в зависимости от числа отходящих групповых линий. Щитки типа ОЩ, ОЩВ устанавливаются на стене, а УОЩВ — в нише. Структура условного обозначения: УОЩВ – ХХ УХЛ4 У– конструктивное исполнение, устанавливается в нише ОЩ – осветительный щиток В – особенности электрической схемы: • В – наличие вводного выключателя ХХ – количество отходящих линий: 6, 9, 12 УХЛ4 – климатическое исполнение и категория размещения по ГОСТ Типоисполнения щитков представлены в таблице.

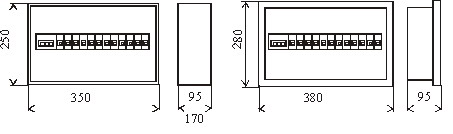

Общий вид осветительных щитков

ТИПОИСПОЛНЕНИЯ ЩИТКОВ ОЩ, ОЩВ, УОЩ, УОЩВ

Тип щитка	Наличие ввод. выкл.	Номин. ток не более, А	Кол-во модулей распреде-ления	Габаритные размеры, мм
ОЩ-6 УХЛ4		63	6	350	250	95
ОЩ-9 УХЛ4		63	9	350	250	95
ОЩ-12 УХЛ4		100	12	350	250/466	95
ОЩВ-6 УХЛ4		63	6	350	250	95
ОЩВ-9 УХЛ4		63	9	350	250	95
ОЩВ-12 УХЛ4		100	12	350	250/466	95
УОЩ-6 УХЛ4		63	6	380	280	95
УОЩ-9 УХЛ4		63	9	380	280	95
УОЩ-12 УХЛ4		100	12	380	280/496	95
УОЩВ-6 УХЛ4		63	6	380	280	95
УОЩВ-9 УХЛ4		63	9	380	280	95
УОЩВ-12 УХЛ4		100	12	380	280/496	95
