Устройство выносное помехоподавляющее УВ-П Руководство по эксплуатации
Устройство выносное помехоподавляющее УВ-П
Руководство по эксплуатации и паспорт
КФСТ. РЭ
Санкт-Петербург
2009
Содержание
Введение. 3
1. Назначение. 3
2. Технические характеристики. 3
3. Комплектность. 3
4. Указание мер безопасности. 3
5. Подготовка к работе. 4
6. Техническое обслуживание. 5
7. Возможные неисправности и способы их устранения. 5
8. Гарантии изготовителя. 5
9. Сведения о рекламациях. 5
10. Сведения о консервации, упаковке и транспортировке. 6
11. Свидетельство о приемке. 6
12. Свидетельство о вводе изделия в эксплуатацию.. 6
13. Приложение 1. Форма сбора информации о рекламациях…………………...…………...7
14. Приложение 2. Внешний вид, маркировка контактов, схема подключения……………..8
Введение
Настоящие руководство по эксплуатации и паспорт предназначены для использования в качестве руководящего документа при проектировании, монтаже, ремонте, техническом обслуживании и эксплуатации устройства выносного помехоподавляющего УВ-П, входящего в состав систем противопожарной защиты.
1. Назначение
Устройство выносное помехоподавляющее УВ-П предназначено для подавление помех величиной до 90 В на линии подключения исполнительных устройств. При включении УВ-П перед магнитным пускателем, УВ-П обеспечивает стабильную работу магнитных пускателей с удаленным управлением - возврат магнитного пускателя в исходное (выключенное) состояние при снятии напряжения электросети с обмотки магнитного пускателя.
2. Технические характеристики и функции
2.1. Максимальное переменное напряжение коммутируемое контактами выходного реле
–не более 250 В.
2.2. Максимальный переменный ток коммутируемый контактами выходного реле
– не более 5 А.
2.3. Входное напряжение включения УВ-П – не менее 190 В
2.4. Входное напряжение выключения УВ-П – не более 120 В
2.5. Максимальное входное напряжение УВ-П не более 242 В
2.3 Степень защиты оболочки от воздействия окружающей среды - IР20.
2.4. Габаритные размеры УВ-П: 80х30х70 мм.
Внешний вид УВ-П приведен на рис.1 Приложения 2.
Подключение УВ-П производится в соответствии с рис. 2 Приложения 2.
3. Комплектность
Комплектность поставки УВ-П представлена в таблице 1.
Таблица 1
Обозначение | Наименование | Количество |
КФСТ. | Устройство выносное помехоподавляющее УВ-П | |
КФСТ.РЭ | Руководство по эксплуатации и паспорт (на партию) | 1 |
Пример условного обозначения при заказе:
Устройство выносное помехоподавляющее УВ-П ТУ ;
4. Указание мер безопасности
ВНИМАНИЕ! ПРИ РАБОТЕ ВСЕ ДЕТАЛИ УВ-П НАХОДЯТСЯ ПОД ОПАСНЫМ НАПРЯЖЕНИЕМ 220 В!
Перед началом работы УВ-П следует ознакомиться с настоящим Паспортом.
Обслуживающему персоналу при монтаже и в процессе эксплуатации необходимо руководствоваться «Правилами техники безопасности при эксплуатации электроустановок потребителей напряжения до 1000 В» и «Правилами технической эксплуатации электроустановок потребителей».
Все работы следует выполнять при отключенных источниках электропитания.
Ремонтные работы могут осуществлять специалисты предприятия, с которым заключен договор на техническое обслуживание.
5. Подготовка к работе
Подготовка УВ-П к работе заключается в установке на DIN - рейку внутри изделия 3 порядка (электрического шкафа) и подключении внешних соединений к контактным колодкам. Дополнительных настроек не требуется.
ВНИМАНИЕ! ПРИ РАБОТЕ ВСЕ ЭЛЕМЕНТЫ УВ-П НАХОДЯТСЯ ПОД ОПАСНЫМ НАПРЯЖЕНИЕМ 220 В!

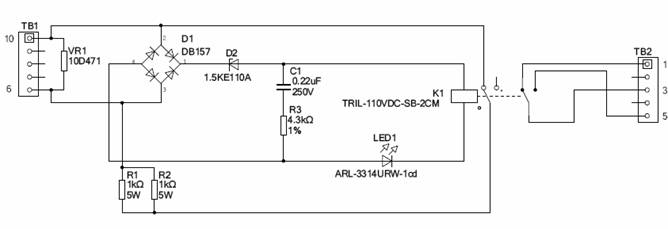

Рис.1 Принципиальная схема печатной платы УВ-П.
Работа УВ-П поясняется принципиальной схемой печатной платы УВ-П, показанной на рис.1.
В исходном состоянии на входе УВ-П, контакты 6-10 клеммной колодки ТВ1, отсутствует напряжение, и реле К1 обесточено. При подаче напряжения 220В (не менее 190 В) на вход УВ‑П реле К1 переключает контактную группу, подключенную к клеммам 1‑3‑5 клеммной колодки ТВ2. При снятии напряжения с входа УВ-П реле К1 выключается. При этом наличие на входе УВ-П напряжения помехи величиной до 90 В, вызванного напряжением индукции или емкостными токами, не препятствует выключению реле К1.
Внешний вид и схема подключения УВ-П приведена в Приложении 2.
6. Техническое обслуживание
УВ-П относится к изделиям, не требующим периодического обслуживания. Процедура технического обслуживания должна быть составлена для всего электрического шкафа, в состав которого входит УВ-П.
7. Возможные неисправности и
способы их устранения
Перечень возможных неисправностей ограничивается выходом из строя коммутационных элементов. Ремонт УВ-П осуществляется специалистами предприятия-изготовителя и заключается в замене вышедших из строя элементов.
8. Гарантии изготовителя
Изготовитель гарантирует безотказную работу УВ-П в течение 12 месяцев со дня сдачи изделия в эксплуатацию, но не более 24 месяцев со дня выпуска при правильной эксплуатации и своевременном техническом обслуживании.
В течение гарантийного срока изготовитель бесплатно устраняет дефекты в кратчайшие технически возможные сроки. Изготовитель может снять гарантию в случаях вандализма и иных форс-мажорных обстоятельствах (пожар, наводнение, иные стихийные бедствия). О наличии на объекте условий для прекращения обязательств по гарантийному ремонту обслуживающая организация должна своевременно проинформировать организацию-поставщика оборудования и организацию, являющуюся фактическим владельцем оборудования.
Изготовитель оставляет за собой право на внесение изменений, не ухудшающих технические характеристики изделия, в конструкцию.
Адрес предприятия-изготовителя:
г. Санкт-Петербург, ул. Cердобольская, дом 65, литера «А»,
тел/факс (8, ,
9. Сведения о рекламациях
При выходе из строя УВ-П в период гарантийного срока эксплуатации потребителю необходимо заполнить форму сбора информации, составить технически обоснованный акт о выявленных неисправностях
(с указанием наименования изделия, его номера, даты выпуска и даты ввода в эксплуатацию) и отправить его с формой сбора информации в адрес предприятия – изготовителя.
При отсутствии заполненной формы рекламации рассматриваться не будут.
Все предъявленные рекламации регистрируются предприятием – изготовителем в журнале, форма которого представлена в Приложении 1.
10. Сведения о консервации, упаковке и транспортировке
Упаковка УВ-П осуществляется путем помещения его в полиэтиленовый мешок (пакет) и, затем в тару из картона (для каждых 50 штук). В случае необходимости поставки УВ-П в удаленные регионы устройства упаковываются дополнительно в транспортную тару, обеспечивающую сохранность изделий во время транспортировки.
Предельный срок хранения УВ-П без переконсервации – 12 месяцев.
Транспортировка в удаленные регионы может осуществляться любым видом транспорта, кроме неотапливаемых, негеметизированных отсеков самолетов.
Транспортирование и хранение УВ-П может осуществляться при следующих значениях климатических факторов:
- температура – от минус 50 до плюс 50оС:
- относительная влажность до 98% при температуре плюс 35оС и ниже.
11. Свидетельство о приемке
Устройство выносное помехоподавляющее УВ-П
заводской номер _______ соответствует требованиям ТУ
и признано годным к эксплуатации.
М. п. Дата выпуска ____________________
Подпись лица, ответственного за приемку ____________________
12. Свидетельство о вводе изделия в эксплуатацию
Устройство выносное помехоподавляющее УВ-П
заводской номер ______________ введен в эксплуатацию.
М. п. Дата ввода в эксплуатацию ________________
Подпись лица, ответственного за эксплуатацию ____________________
Приложение 1
Форма
сбора информации о рекламациях
Дата выхода из строя | Краткое содержание рекламации | Принятые меры | Примечание |
Приложение 2

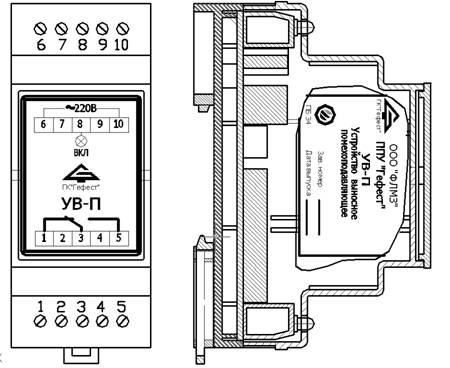

Рис. 1
Внешний вид УВ-П
Приложение 2 (продолжение)
|
Рис.2
Схема подключения УВ-П
