Подробнее о гравитационных самопромывающихся
фильтрационных установках
Фильтрование с использованием гравитационной самопромывающейся фильтрационной установки «ТЭКО-АГФ»
Преимущества этой системы
Установка работает автоматически исключительно за счет гидростатического давления пропорционального разнице между высотой входа исходной воды и высотой выхода очищенной воды из установки.
- без насосов
Объем воды, требуемый для противоточной промывки фильтрующей загрузки, накоплен в самой установке, в камере промывочной воды. Специального насоса для промывания загрузки не требуется.
- без источников сжатого воздуха, напора воды и электроэнергии
Все процессы начинаются и заканчиваются только за счет внутренних гидравлических процессов самой установки – при достижении расчетной величины загрязнения фильтрующей загрузки автоматически начинается её промывка.
- без износа
В установке «ТЭКО-АГФ» нет подвижных частей, поэтому нет износа.
- без поддерживающего гравийного слоя.
Благодаря оптимально подобранной дренажной системе, фильтруемая вода равномерно подается на фильтрующий слой, что позволяет обходиться без поддерживающего гравийного слоя.
- идеальная поверхность фильтрующего слоя
В связи с тем, что противоточное промывание начинается со скоростью 44 м/ч и затем снижается до 30 м/ч, высокая начальная скорость позволяет взрыхлить фильтрующий слой и создать турбулентность, необходимую для хорошей очистки. При снижении скорости песчинки успокаиваются и ровно опускаются на место, образуя идеально горизонтальную поверхность фильтрующего слоя, при этом сортируясь по величине песчинок – ближе всего к дренажной системе располагаются более крупные песчинки.
- промывка противотоком
Благодаря особой конструкции установки первая профильтрованная вода не подается в водопровод как обычно, а используется в качестве промывочной в следующем цикле.
Особенности установок «ТЭКО-АГФ»
Принцип перепада давления
Истинной мерой степени загрязнения фильтрующей загрузки установки является возрастание напора необходимого для осуществления процесса фильтрации с заданной скоростью по сравнению с напором в начале фильтроцикла. При достижении заданного избыточного перепада давления автоматически начинается противоточная промывка на основе сифонного эффекта. Это взаимно связывает нагрузку на фильтр и объем промывочной воды, в результате чего осуществляется экономичная очистка фильтрующего слоя.
Ручное управление промывкой противотоком
Особенностью гравитационной установки «ТЭКО-АГФ» является наличие простого устройства, позволяющего оператору в любое время вручную запустить цикл промывки противотоком. Необходимая вода поступает из самой установки. Степень загрязнения фильтрующего песка на это не влияет.
Эта особенность используется для принудительного запуска процесса противоточной промывки каждой установки (при наличии системы из нескольких установок) или в демонстрационных целях.
Параллельное соединение установок
Если две или более установки соединены параллельно, их системы противоточной промывки могут быть соединены так, что в каждый момент времени в режиме промывки противотоком может находиться только одна установка. Если цикл промывки установки противотоком не завершен и запас профильтрованной жидкости еще не накоплен, другие установки «ТЭКО-АГФ» не смогут переключиться в режим промывки противотоком. Преимуществом этой системы является то, что требуется водоотводящая система рассчитанная на расход и объем промывной воды только одной установки.
Защита от охлаждения
Специальная модификация установки позволяет эксплуатировать её на открытой площадке с температурой окружающего воздуха до – 400С.
Доставка и установка
Установки «ТЭКО-АГФ» диаметром до 3,3 метров поставляют в сборе. Их установка очень проста. Как только установка окончательно смонтирована на месте, к ней присоединяются внешние коммуникации – трубопроводы исходной, отфильтрованной и грязной промывной воды. После чего установка заполняется фильтрующей загрузкой.
Установки «ТЭКО-АГФ» диаметром более 3,3 метров поставляются отдельными частями и собираются на месте.
Модификации стандартных схем.
а) Для непрерывной работы
При применении одной установки «ТЭКО-АГФ», подача отфильтрованной воды прерывается намин. на время противоточной промывки установки и последующего её заполнения. В большинстве случаев это приемлемо. Однако, если требуется бесперебойное водоснабжение, можно применить одно из следующих решении:
Подключить несколько установок параллельно. Использовать накопительный бак с одной установкой. Выбрать соответствующую модель установки.В этой модели чистая вода не вытекает по способу самоизлива, а непрерывно откачивается насосом из камеры отфильтрованная воды.
Во время противоточной промывки отфильтрованная вода подается из камеры хранения воды для противоточной промывки, которая имеет в этом случае больший объем за счет большей её высоты. Диаметр установки при этом остается прежним.
б) Фильтрационная установка с реактором
Если из воды необходимо удалить растворенное железо или марганец, это осуществляют путем окисления кислородом, получаемым из воздуха. Этот процесс требует определенного времени реакции. В таком случае увеличивают объем резервуара исходной воды, т. е.его заменяют на камеру реакции (рис 1).
Рис 1. Удаление железа
в) Фильтрационная установка с дополнительной дегазационной колонной

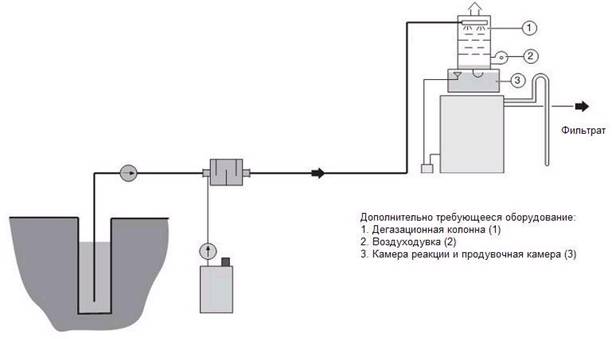

Если помимо железа и/или марганца требуется удалять углекислый газ (СО2) фильтр оборудуется дегазационной колонной на крышке контактной камеры Вода распыляется внутри дегазационной колонны, конечный распределитель (насадочная колонна или заслонка) находится внутри камеры реакции. Встречный поток воздуха создается встроенной воздуходувкой. Благодаря этому из воды отгоняется кислород и углекислый газ. (рис.2).
Рис 2. Удаление железа, марганца и углекислого газа
Типичное применение гравитационных установок «ТЭКО-АГФ».
Фильтрационные установки используются, в частности, в химической, маслорафинирующей, целлюлознобумажной, металлургической, пищевой и пивоваренной промышленности, комму-нальном водоснабжении и канализации, электротехнической, стекольной промышленности; в котельных и электростанциях.
Примеры:
Фильтрование на байпасе
Проблема:
При охлаждении рециркулирующей воды в градирнях, в нее попадают различные загрязнения, в частности из воздуха, от птиц, частицы ржавчины.
Однако, оптимальная работа системы охлаждения обеспечена лишь тогда, когда поверхности теплообменника и стенки трубопроводов чистые.
Химическая обработка охлаждаемой воды не заменяет собой механическую, так как взвешенные частицы в охлаждаемой воде склонны образовывать отложения на теплообменных поверхностях.
Результатом этого будет увеличение издержек начиная с засорения теплообменников уменьшающего теплопередачу, способствующего коррозии и требующего дополнительной очистки и обслуживания
Решение проблемы.
Фильтрование на байпасе является простым, экономичным и эффективным.
Фильтрация только малой части (1-5%) циркуляционной воды уменьшит уровень загрязнения в циркуляционной системе таким образом, что смягчает работу теплообменника и других частей, с сохранением итоговой стоимости.

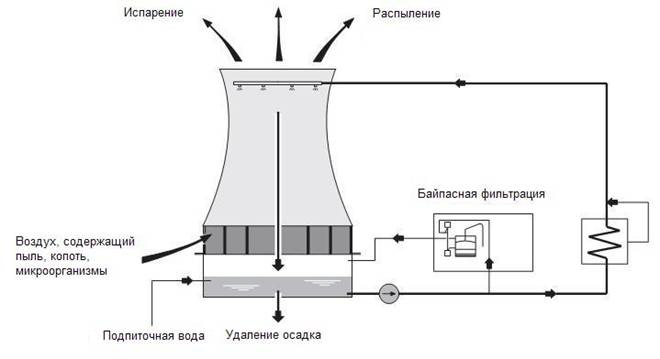

Установка «ТЭКО-АГФ» устанавливается рядом с градирней. Он очень просто встраивается в существующую систему. Из напорной трубы циркуляционного насоса вода через байпас подается через установку обратно в резервуар охлажденной воды.
Данная система имеет следующие преимущества:
Содержание механических загрязнений в системе охлаждения воды в целом снижается до минимального уровня. Предотвращается загрязнение теплообменников и трубопроводов и других систем. Сохраняется теплопередача, КПД и начальный напор. Существенно уменьшается опасность коррозии. Значительно уменьшаются эксплуатационные расходы по очистке и обслуживанию теплообменников, трубопроводов и других частей системы. Уменьшается объем сопел.Обработка воды для хозяйственно-питьевого водоснабжения.

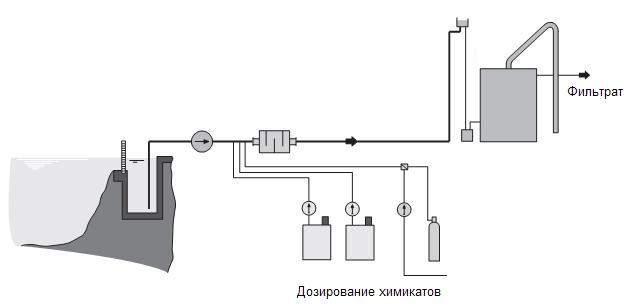

а) Прямая фильтрация речной воды

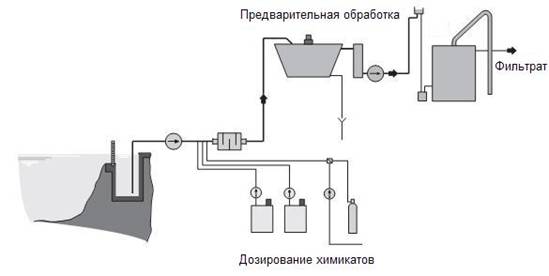

б) Фильтрация речной воды после предварительной обработки

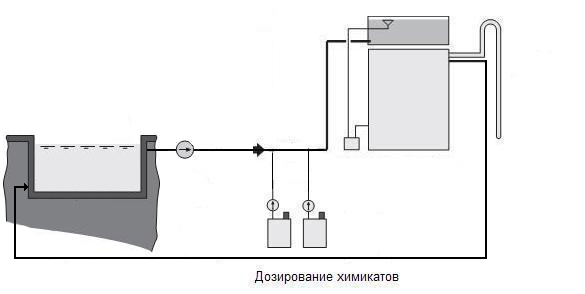

Фильтрация рециркулирующей воды плавательных открытых бассейнов.
