Вентилятор для подпора воздуха ВО 25-188
|
|
|
Таблица с ценами на вентиляторы
Цены на вентиляторы с учетом НДС действительны в 2013 г., диапазон от 39371 р. до 80996 р. в зависимости от двигателя и исполнения. Ниже приведена вся таблица.
Цены на вентиляторы осевые ВО 25-188 | |||||
Обозначение и вариант | Двигатель | Наличие напр. аппарата | Угол установки лопаток НА | Цена, | Цена на ВКОП, |
ВО | 11х1500 | с НА | 10 | 39371 | 59057 |
ВО | 7,5х1500 | с НА | 5 | 36920 | 55381 |
ВО | 5,5х1500 | без НА | 28436 | 42655 | |
ВО | 5,5х1500 | с НА | 5 | 36600 | 54900 |
ВО | 4х1500 | без НА | 27060 | 40590 | |
ВО | 11х1500 | с НА | 10 | 41879 | 62819 |
ВО | 11х1500 | с НА | 5 | 41879 | 62819 |
ВО | 7,5х1500 | без НА | 31598 | 47398 | |
ВО | 7,5х1500 | с НА | 5 | 39428 | 59143 |
ВО | 7,5х1500 | без НА | 31598 | 47398 | |
ВО1 | 15х1500 | с НА | 10 | 54998 | 82498 |
ВО2 | 15х1500 | с НА | 5 | 54998 | 82498 |
ВО3 | 15х1500 | без НА | 48061 | 72091 | |
ВО4 | 11х1500 | с НА | 5 | 44592 | 66888 |
ВО5 | 11х1500 | без НА | 37655 | 56482 | |
ВО,2-1 | 7,5х1000 | с НА | 10 | 48724 | 73086 |
ВО,2-2 | 7,5х1000 | с НА | 5 | 48724 | 73086 |
ВО,2-3 | 7,5х1000 | без НА | 40902 | 61352 | |
ВО,2-4 | 5,5х1000 | с НА | 5 | 47080 | 70620 |
ВО,2-5 | 5,5х1000 | без НА | 38509 | 57764 | |
ВО,5-1 | 15х1000 | с НА | 10 | 67316 | 100975 |
ВО,5-2 | 15х1000 | с НА | 5 | 67316 | 100975 |
ВО,5-3 | 15х1000 | без НА | 58945 | 88418 | |
ВО,5-4 | 11х1000 | с НА | 5 | 63481 | 95221 |
ВО,5-5 | 11х1000 | без НА | 53998 | 80996 |
Назначение
Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.
Эксплуатация
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150–69.
Условия эксплуатации:
1. Температура окружающей среды от -40°С до +45°С (от -10°С до +50°С для тропического исполнения);
2. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м2;
3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Конструкция
Вентилятор для подпора воздуха имеет рабочее колесо с шестью листовыми лопатками, которые установлены с углами 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° и 10° (на рисунке снизу).
Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата.
Таким образом, каждый вентилятор одного типоразмера имеет пять модификаций, отличающихся положением лопаток колеса и НА.
Все элементы вентилятора имеют защитнодекоративное лакокрасочное покрытие.
Вентилятор осевой имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 01) и на стойке (компоновка 02).
Размеры вентиляторов

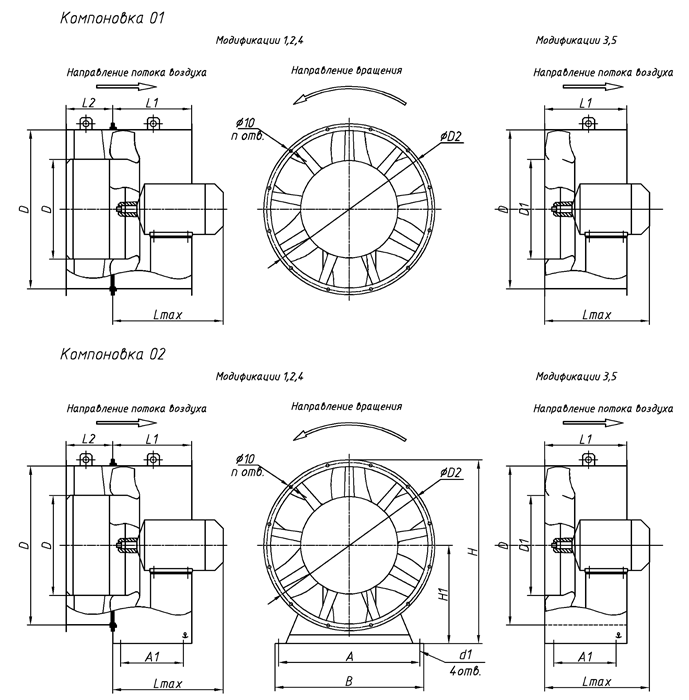

Таблица размеров вентиляторов ВО 25-188
Номер вентилятора | Размеры, мм | n | |||||||||||
А | А1 | В | D | D1 | D2 | d | H | H1 | LMAX | L1 | L2 | ||
ВО | 700 | А2 | 740 | 800 | 500 | 830 | 18 | 947 | 495 | 800 | 410 | 260 | 12 |
ВО | 800 | А3 | 846 | 900 | 450 | 940 | 18 | 1040 | 550 | 840 | 450 | 260 | 12 |
ВО | 900 | А4 | 946 | 1000 | 500 | 1040 | 20 | 1140 | 595 | 917 | 485 | 225 | 16 |
ВО ,2 | 1000 | А5 | 1060 | 1120 | 560 | 1170 | 22 | 1270 | 670 | 970 | 560 | 225 | 16 |
ВО ,5 | 1100 | А6 | 1160 | 1250 | 625 | 1295 | 22 | 1412 | 750 | 1150 | 630 | 225 | 16 |

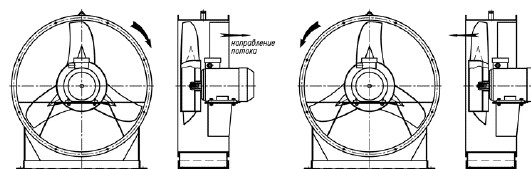

Варианты исполнения вентиляторов осевых типа ВО 06-300
Технические характеристики
Таблица основных технических характеристик вентиляторов
Наименование | Вариант | Угол установки лопаток | Частота вращения раб. колеса, мин-1 | Двигатель | Установочная мощность Ny, кВт | Масса, кг | ||
колёса | НА | компоновка | ||||||
1 | 2 | |||||||
ВО | 1 | 35 | 10 | 1435 | А132М4 | 11 | 175 | 187 |
ВО | 2 | 35 | 5 | 1455 | А132S4 | 7,5 | 167 | 179 |
ВО | 3 | 35 | - | 1450 | A112M4 | 5,5 | 109 | 121 |
ВО | 4 | 30 | 5 | 1450 | A112M4 | 5,5* | 160 | 172 |
ВО | 5 | 30 | - | 1435 | A100L4 | 4 | 101 | 113 |
ВО | 1 | 35 | 10 | 1435 | A132M4 | 11 | 189 | 203 |
ВО | 2 | 35 | 5 | 1435 | A132M4 | 11 | 189 | 203 |
ВО | 3 | 35 | - | 1455 | A132S4 | 7,5* | 101 | 115 |
ВО | 4 | 30 | 5 | 1455 | A132S4 | 7,5 | 181 | 195 |
ВО | 5 | 30 | - | 1455 | A132S4 | 7,5 | 101 | 115 |
ВО | 1 | 35 | 10 | 1460 | АИР160S4 | 15* | 273 | 288 |
ВО | 2 | 35 | 5 | 1460 | АИР160S4 | 15 | 273 | 288 |
ВО | 3 | 35 | - | 1460 | АИР160S4 | 15 | 241 | 256 |
ВО | 4 | 30 | 5 | 1435 | A132M4 | 11 | 215 | 230 |
ВО | 5 | 30 | - | 1435 | A132M4 | 11 | 183 | 198 |
ВО ,2-1 | 1 | 35 | 10 | 960 | A132M6 | 7,5* | 238 | 256 |
ВО ,2-2 | 2 | 35 | 5 | 960 | A132M6 | 7,5 | 238 | 256 |
ВО ,2-3 | 3 | 35 | - | 960 | A132M6 | 7,5 | 198 | 216 |
ВО ,2-4 | 4 | 30 | 5 | 950 | A132S6 | 5,5* | 229 | 247 |
ВО ,2-5 | 5 | 30 | - | 950 | A132S6 | 5,5 | 193 | 211 |
ВО ,5-1 | 1 | 35 | 10 | 970 | АИР160S6 | 15 | 386 | 403 |
ВО ,5-2 | 2 | 35 | 5 | 970 | АИР160S6 | 15 | 386 | 403 |
ВО ,5-3 | 3 | 35 | - | 970 | АИР160S6 | 15 | 346 | 363 |
ВО ,5-4 | 4 | 30 | 5 | 970 | АИР160S6 | 11 | 356 | 373 |
ВО ,5-5 | 5 | 30 | - | 970 | АИР160S6 | 11 | 316 | 333 |
Варианты исполнений: 1, 2, 4 — с входным направляющим аппаратом; 3, 5 — без входного направляющего аппарата.
* Возможны временные перегрузки двигателя, что необходимо учитывать при разработке автоматики.
НА — направляющий аппарат
Аэродинамическая характеристики

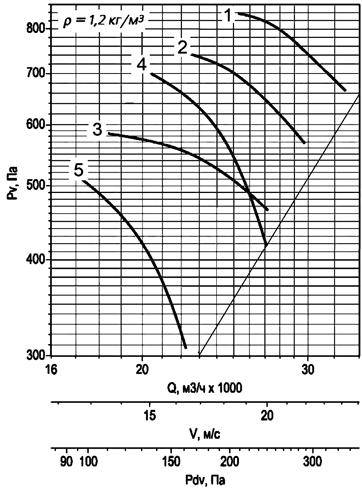

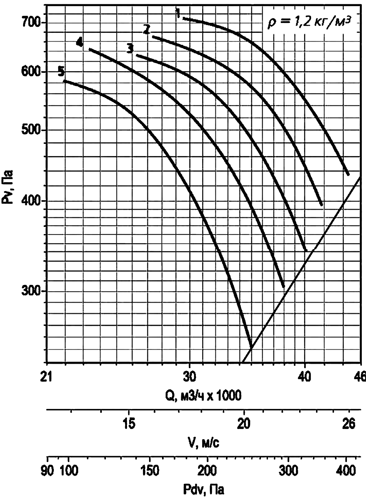

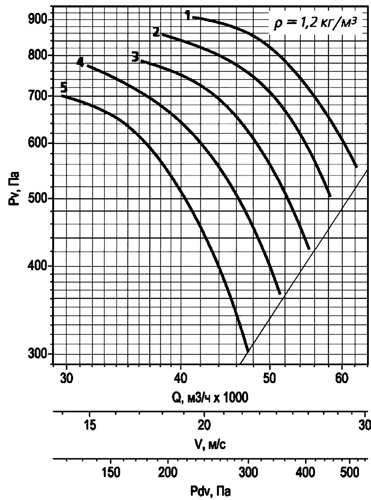

Графики аэродинамических характеристик
ВО |
ВО |
ВО |

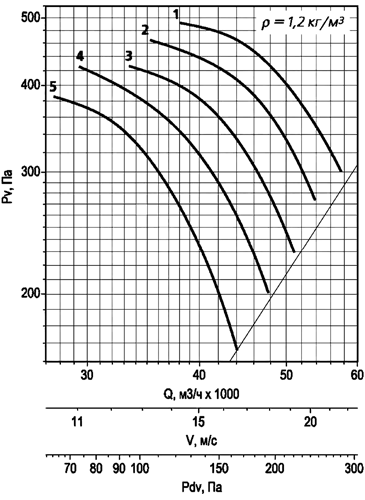

ВО ,2 |

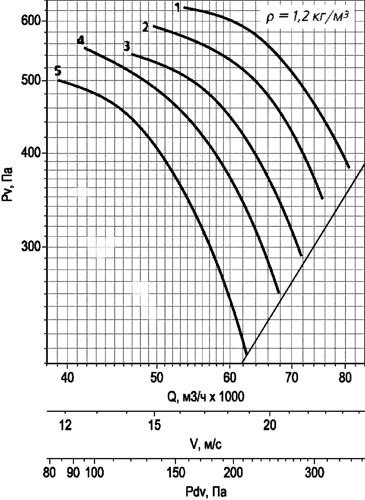

ВО ,5 |
