Инструкция по эксплуатации DTMRX-M

Инструкция по эксплуатации DTMRX-M

Перед установкой, наладкой или использованием устройства, внимательно прочтите данную инструкцию.

Приемник DTMRX-M совместим с

Пультами управления серии PULT-………..,

приемниками команд телеметрического управления DTMRX, DTMRX-M-PRO

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ.............................................................................................................................. 2

ВВЕДЕНИЕ................................................................................................................................... 3

Комплект поставки............................................................................................................................ 3

Содержание данного руководства....................................................................................................... 3

Условные обозначения...................................................................................................................... 3

ПРАВИЛА БЕЗОПАСНОСТИ.......................................................................................................... 3

РАБОЧИЕ ДАННЫЕ НА ШИЛЬДИКЕ............................................................................................. 4

ОПИСАНИЕ ПРИЕМНИКА............................................................................................................. 4

Свойства......................................................................................................................................... 4

Совместимые устройства................................................................................................................... 4

Примеры установки........................................................................................................................... 5

Кабели............................................................................................................................................ 6

УСТАНОВКА.................................................................................................................................... 7

Распаковка...................................................................................................................................... 7

JP перемычки................................................................................................................................... 7

КОНФИГУРИРОВАНИЕ ПРИЕМНИКА............................................................................................ 8

Установка идентификационного номера приемника.................................................................................. 8

Установка режима приема..................................................................................................................

Соединение с устройством управления................................................................................................. 10

Напряжения управления привода объективов.........................................................................................

Подсоединение устройства позиционирования и привода объектива........................................... 11

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ....................................................................................................

Производитель не несет никакой ответственности за возможные повреждения, возникшие в результате неправильного использования устройств, упомянутых в данном руководстве; производитель оставляет за собой право изменения содержимого данного руководства без предупреждения.

Документация, содержащаяся в данном руководстве, собиралась и тестировалась с большой тщательностью, однако производитель не несет обязательств, возникающих в результате использования данной документации. То же распространяется на любое лицо или организацию, участвовавшую в создании и производстве данного руководства.

ВВЕДЕНИЕ

Комплект поставки

•  1 приемник в пластиковом корпусе

•  1 инструкция по эксплуатации

•  1 монтажная скоба с винтами

•  1 предохраниА

•  1 предохранитель 1А

•  1 предохранитель 5А

При поставке удостоверьтесь, что на упаковке нет повреждений или явных признаков падений или царапин. В случае явных повреждений свяжитесь с поставщиком. Содержимое коробки должно соответствовать вышеперечисленному.

Содержание данного руководства

Данное руководство содержит описание приемника, вместе с описаниями процедур установки, подготовки и использования. Перед установкой и использованием приемника необходимо внимательно прочитать настоящую инструкцию, в частности, правила безопасности.

Условные обозначения

В данной инструкции используются следующие графические символы:

Риск поражения электрическим током; перед продолжением работы, если иное не оговорено дополнительно, отключить устройство от сети.

.Данная операция очень важна для правильной работы системы: пожалуйста, прочитайте внимательно и выполните все требования.

Описание функций системы. Рекомендуется внимательно прочитать для того, чтобы понимать последующие действия.

ПРАВИЛА БЕЗОПАСНОСТИ

Приемник соответствует действующим на момент опубликования настоящей инструкции правилам по электробезопасности, электромагнитной совместимости и другим общим требованиям.

Тем не менее, необходимо чтобы пользователи соблюдали меры максимальной безопасности.

•  Устройство должно подключаться к источнику питания только в соответствии с требуемым
напряжением, указанным в таблице номинальных характеристик (следующий раздел)

•  Заземление должно быть выполнено в соответствии с действующими правилами

•  Перед перемещением или техническими работами с устройством, оно должно быть
отсоединено от сети

•  Не используйте изношенные или поврежденные шнуры питания, так как они представляют
серьезный риск для Вашей безопасности

•  Установка устройства (как и системы в целом, частью которого является устройство) должна производиться только квалифицированными специалистами

•  Устройство должно вскрываться только обученным техническим персоналом. Ограниченная
гарантия не охватывает повреждения, возникшие в результате неправильного использования устройства

•  Не используйте устройство рядом с легковоспламеняющимися материалами

•  Не позволяйте детям или необученному персоналу использовать устройство

•  Удостоверьтесь, что устройство надежно и устойчиво закреплено

•  Считается, что устройство обесточено только тогда, когда оно отключено от источника
напряжения, и все провода, соединяющие приемник с остальными устройствами, отсоединены

•  Для последующего обслуживания, пожалуйста, обращайтесь только к авторизованному
техническому персоналу

•  Для последующих консультаций сохраняйте настоящую инструкцию

При инсталляции удостоверьтесь, что указанные требования по питанию совпадают с характеристиками Вашей сети. Использование неподходящих устройств может привести к серьезному риску для безопасности персонала и системы в целом.

Приемник телеметрии - командный приемник на основе микропроцессора для дистанционного управления устройств позиционирования моторизованных объективов.

Возможности

•

•  13 функций:

ВВЕРХ; ВНИЗ; ВЛЕВО; ВПРАВО; АВТОПАНАРАМА; ШИРОКИЙ УГОЛ; УЗКИЙ УГОЛ; ФОКУС БЛИЖЕ; ФОКУС ДАЛЬШЕ; ДИАФРАГМА ОТКРЫТЬ; ДИАФРАГМА ЗАКРЫТЬ.

ДОПОЛНИТЕЛЬНЫЕ РЕЛЕ - R1 (переключение при каждом нажатии – тригерный режим),

R2 (Включение при нажатии – Отключение при отжатии).

•  16 адресов идентификации, выбираемые переключателем.

•  Выбор скорости приема 2400/9600 бит в сек.

•  Возможность управления объективом с раздельными моторными цепями (инверсия полярности).

•  Регулирование напряжения моторных цепей объектива 4-14В

•  Индикатор наличия напряжения питания (Должен мигать с периодом 1 сек).

•  Индикация команд в линии связи

•  Индикация исполнения принятых команд

•  Электропитание: 220 В ~ 50 Гц;

•  Потребляемая мощность: 12 Вт.

•  Питание устройства позиционирования : 230 В ~ 50 Гц;

•  115 В ~ 50/60 Гц; 24 В ~ 50/60 Гц (от отдельного источника).

•  Питание привода объективов: до 10 В постоянного тока.

•  Предохранители: F1: 250 mAF 220V ; F2: 1A - 220V ; 5A –24V

Совместимые устройства

•  Пульты управления:

•  PULT-DTMRX,

•  PULT-DVARS1642

•  PULT-PVMD161

•  PULT-TDVBD16

•  PULT-MV-16p-Robot

•  PULT-8BDX EverPlax

•  PULT-16BTX EverPlax

•  PULT - (C9TMX) 9 Chanel Color Triplex Multiplexor

•  PULT - (C4TMX) 4 Chanel Color Triplex Multiplexor

Перечень управляющих пультов постоянно пополняется.

•  Мультиплексор команд управления MKU1/4х485: позволяет оператору управлять несколькими приемниками (конфигурация «звезда») с помощью одной клавиатуры (нескольких, до 30 клавиатур).

•  Всенаправленный мультиплексор (HUB-485)

Для подробного описания функций каждого устройства, пожалуйста, обратитесь к соответствующим инструкциям.

Герметичность

Изделие поставляется в герметичном корпусе. Недопустимо эксплуатация и хранение приемника с нарушенной герметичностью. Ввод и вывод кабелей питания, управления и связи необходимо производить через специализированные герметичные разъемы.

Примеры установки

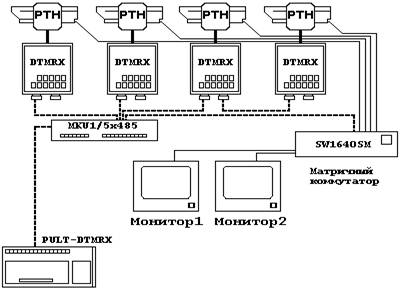

Пример №1: один оператор с несколькими мониторами, управляющий набором приемников в смешанной конфигурации («звездой» и «цепочкой»)

Рис 1.

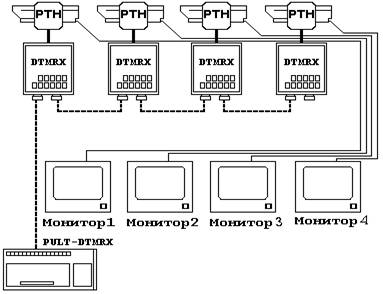

Пример №2: Один оператор без видеоматрицы контролирует четыре приемника

Рис 2.

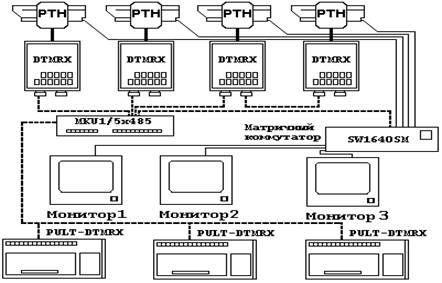

Пример №3:Три оператора контролируют четыре приемника.

Рис 3.

Многожильный кабель подключения исполнительного устройства

Каждая функция устройства позиционирования активируется /дезактивируется с помощью контактов реле, расположенных внутри приемника.

Выберите кабель с количеством жил в соответствии со следующими требованиями:

7 жил для управления поворотным устройством: вправо, влево, вверх, вниз, панорама, общий, земля

6 жил для управления объективами с инверсией полярности (угол обзора, фокус, диафрагма)

10 жил для дополнительных устройств.

Заметьте: Мы рекомендуем использовать разные типы многожильных кабелей для функций с высоким и низким напряжением. Минимальное рекомендуемое сечение: 0,56 мм2 (AWG 20) для высокого напряжения (поворотное устройство)

0,34 мм2 (AWG 22) для низкого напряжения (объектив, дополнительное устройство)

Кабель для цифрового приема /передачи команд:

2 жилы для приема сигнала с устройства управления (витая экранированная телефонная пара сечением 0,22 мм2 типа WG24 с волновым сопротивлением 120 Ом)

Заметьте: максимальное расстояние соединения: 1500 м –от устройства передачи команд до последнего приемника.* Для увеличения расстояния применяйте повторители команд.

*Дальность управления (расстояние) может быть значительно снижаться если волновое сопротивление применяемого кабеля отличается от 120 Ом.

УСТАНОВКА

Устройство должно устанавливаться только специально обученным техническим персоналом.

Перед выполнением следующих операций, если иное не оговорено дополнительно, всегда отключайте устройство от источника питания.

Распаковка

Если упаковка не носит явных повреждений (вследствие падений или небрежного обращения), удостоверьтесь, что ее содержимое согласуется с перечнем, указанным в параграфе Комплект поставки главы Введение.

Монтажная организация должна распорядиться упаковочным материалом в соответствии с действующими в стране назначения правилами.

Проверьте соответствие рабочих данных на шильдике

Перед установкой устройства, убедитесь, что напряжение питания в Вашей электросети совпадают с напряжением питания приемника. Напряжение питания приемника указано на шильдике на основании устройства.

Не используйте самодельные или поврежденные соединительные устройства. Использование неподходящих устройств может привести к серьезному риску для безопасности персонала и системы в целом.

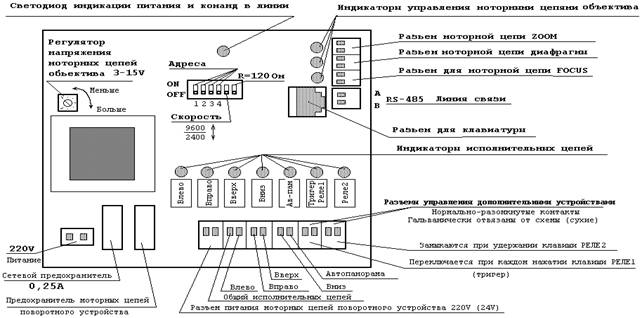

Переключатель

Переключатель в устройстве предназначен для Установки адреса устройства, скорости приема данных из линии связи RS-485, Согласования сопротивления линии RS-485.

·  Перемычки адреса подписаны “Адрес” позиции “1234”

·  Перемычка скорости подписана “Скорость”

·  Перемычка согласования сопротивления линии RS-485 подписана “R=120 Ом”

КОНФИГУРИРОВАНИЕ ПРИЕМНИКА

Перед изменение адреса и (или) скорости необходимо обесточить приемник.

Питание подается только после установки всех переключателей!!!

Каждому приемнику должен быть присвоен индивидуальный номер (адрес)

Перемычкой «Скорость» установите скорость на которой работает система.

Для примера на рисунке установлен адрес 1 и скорость 2400. Сопротивление 120 Ом в положении отключено.

Конфигурирование приемника позволяет оптимизировать его функционирование в соответствии с конкретными требованиями установки. Устройство должно быть сконфигурировано инсталлятором в течение установки. Конфигурирование приемника следует проводить в следующем порядке:

•  Идентификационный номер приемника

•  Скорость приема

•  Согласование линии управления RS-485

•  Регулировка напряжения питания моторных цепей объектива.

Установка идентификационного номера приемника

•  Убедитесь, что устройство обесточено.

•  Установите переключатели адреса, руководствуясь Таблицей 1.

Установите переключаОм в положение ON, если устройство, последнее на линии связи RS-485 (См. рис. 5 и рис. 6)

Таблица 1

Адрес	Перемычка1	Перемычка2	Перемычка3	Перемычка4
1.	OFF	OFF	OFF	OFF
2.	On	OFF	OFF	OFF
3.	OFF	On	OFF	OFF
4.	On	On	OFF	OFF
5.	OFF	OFF	On	OFF
6.	On	OFF	On	OFF
7.	OFF	On	On	OFF
8.	On	On	On	OFF
9.	OFF	OFF	OFF	ON
10.	On	OFF	OFF	ON
11.	OFF	On	OFF	ON
12.	On	On	OFF	ON
13.	OFF	OFF	On	ON
14.	On	OFF	On	ON
15.	OFF	On	On	ON
16.	On	On	On	ON

После Установки переключателей подключите клавиатуру и подайте питание.

Нажимая клавиши посылайте команды управления соответствующего адреса.

Убедитесь в функционировании приемника.

Регулировка напряжения питания моторных цепей объектива.

Подключите измерительный прибор к разъему моторной цепи, нажмите клавишу соответствующей цепи. Установите необходимое напряжение при помощи потенциометра «Регулятор напряжения моторных цепей».

Подключите цепь объектива и проверьте напряжение и функционирование привода объектива.

. Соединение приемника и пульта

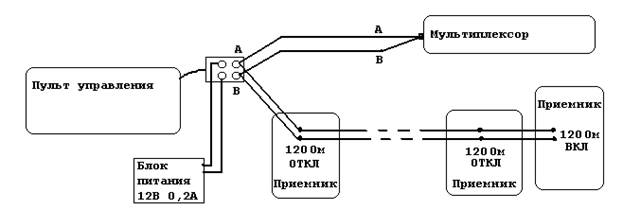

При соединении устройств с помощью линии RS-485 необходимо выполнить следующие условия:

1.  В качестве линии связи применяется витая пара (симметричный кабель) с волновым сопротивлением 120 Ом.

2.  На концах линии должны быть согласующие сопротивления 120 Ом.

Рис 5.

3.  Недопустимо построение разветвленной системы без мультиплексора команд RS-484, запрещается делать ответвления от линии связи.

Рис 6.

4. Первое и последнее устройства в линии должны быть подключены с резисторами 120 Ом

Устройства, находящиеся между первым и последним устройством в линии, должны быть подключены с высокоомным входом (без резисторов, перемычки удалены)

Подключение Цепей управления устройством позиционирования.

Перед подключением все цепи и устройства должны быть обесточены.

Примеры подключения совместимых устройств.

Внимание! Порт мультиплексора имеет сопротивление 120 Ом, недоступное для отключения. Поэтому мультиплексор должен находится в конце линии связи. Несколько мультиплексоров должны подключаться через мультиплексор команд.

Пример подключения Пульта Управления

Организация одного рабочего места оператора

Рис.7

Пример подключения двух пультов управления.

Рис.8

Пример подключения большого количества устройств через Мультиплексор команд.

Рис.9

При эксплуатации приемника в уличных условиях:

·  избегайте установки в местах освещения прямыми солнечными лучами,

·  не нарушайте герметичность устройства.

Подключение исполнительных цепей Выходные цепи приемника позволяют коммутировать ток:

·  до 1А при напряжении 220В

·  до 5А при напряжении до 27В

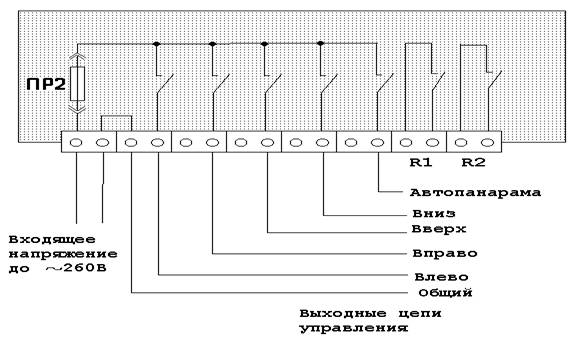

Соединение внутренних цепей приемника показано на рис. 10

Рис 10.

Подключение поворотного устройства на напряжение 220V

Рис.11

Подключение поворотного устройства на напряжение 24V

Рис.12

Правильно выбирайте предохранитель для защиты цепей исполнительного устройства (ПР2).

Предохранитель, номинальное значение которого меньше чем значение тока в исполнительных цепях,

будет перегорать. Чрезмерно большое значение предохранителя, может привести к выходу из строя дорогостоящего оборудования.

Значение предохранителя ПР2 устанавливайте исходя из рекомендаций производителя исполнительного устройства (максимального тока потребления моторных цепей), в любом случае не более:

·  1А при напряжении 220В

·  2А при напряжении 27В

Дополнительные реле R1 и R2 предназначены для управления системами контроля доступа, цепями освещения, включения сирены, включения «Дворника и омывателя» или подогрева.

R2 замыкается при нажатии кнопки пульта дистанционного управления, размыкается при отжатии.

R1 переключается в противоположное состояние при каждом нажатии клавиши (тригерный режим)

Напряжение Выходов для привода объектива ………………………………………………..4-14В

Подключение дополнительного оборудования

Пример: Подключение системы контроля доступа и освещения:
