Оборудование для производства пластиковых окон:

Оборудование для зачистки сварных швов оконных конструкций

Важной операцией в производстве пластиковых окон является зачистка сварных швов. При выполнении сварки оконной конструкции в местах стыков образуются неэстетичные наплавы полимера. Оборудование для зачистки сварных швов и предназначено для их удаления. С этой целью специальные фрезы и ножи зачистного оборудования обрабатывают места соединения. Качество и точность зачистки сварных швов определяют:

·  внешний вид пластикового окна

·  механическая прочность оконной конструкции

·  долговечность окна из ПВХ

Главным показателем качества зачистного оборудования является точность обработки сварного шва оконной конструкции.

Компания «KABAN-MAKINA» производит линейку оборудования для зачистки сварных швов различной производительности и стоимости:

·  зачистной станок CA3020

·  двухосный зачистной станок CD3050

·  четырёхосный зачистной станок CD4050

Технические характеристики оборудования для зачистки сварных швов:

Характеристика	CA3020	CD3050	CD4050
Требования к линиям электро - и пневмоснабжения
рабочее напряжение, В	380	220	380
количество фаз	3	1	3
рабочая частота, Гц	50/60
потребляемая мощность, кВт	1,1	2,5	5,05
рабочее давление, бар	6-8
расход сжатого воздуха, л/цикл	25	86	86
Размеры без подставки/с подставкой и вес станка
длина, мм	840	-/2800	1200/3000
ширина, мм	1120	-/2400	2113/3282
высота, мм	1470	1780	1780
вес станка, кг	390	700	1840
Характеристики двигателя
мощность двигателя, Квт	1×1,1	2×0,75	1×2,0/3×0,75/1×0,55
обороты двигателя, об./мин	2850	2820	2820
Характеристики фрез
обороты фрез, об./мин	2850	6890	6890
длина (толщина) фрез (дисков), мм	95	3,0	3,0
ø рабочей части фрезы, мм	220	200	200
ø хвостовика фрезы (внутренний ø), мм	32
количество зубьев, мм	-	64	64
Характеристики зачищаемого профиля
размеры сечения профиля, мм (a×h)	0-130×40-150	0-130×30-120	0-130×30-120

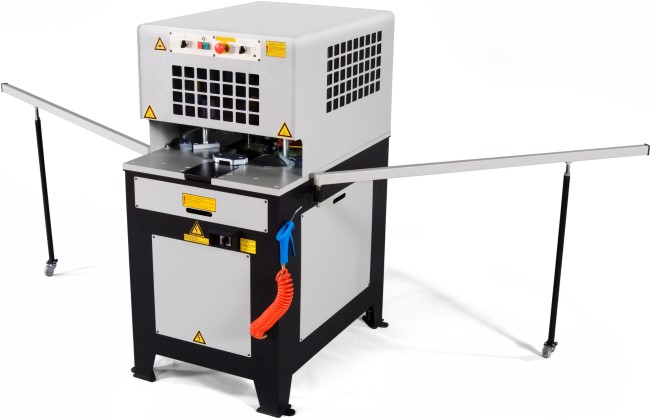

трехфрезный станок-автомат с быстрозаменяемым валом CA3020

для зачистки угловых сварных швов оконных ПВХ-конструкций

Зачистной станок-автомат CA3020 предназначен для зачистки угловых сварных швов пластиковых окон.

Станок CA3020 выполняет операции на 50% быстрее аналогичных станков других производителей и зачищает все четыре угла сваренной конструкции за 70 секунд. Это достигается тем, что зачистные ножи и фрезы двигаются в одной связке. Три комплекта фрез и система сменных валов позволяют быстро менять вал с комплектом отрегулированных фрез, что существенно ускоряет обработку оконной конструкции. При этом выбор фрез осуществляется переключателями на контрольной панели, что облегчает и ускоряет переключение режимов при работе с профилями различных производителей.

Автоматический центровочный драйвер, предназначенный для точной ориентации угла оконной конструкции и регулируемая скорость зачистки и перемещения повышают качество обработки и исключают появление брака из-за неправильной установки рамы.

Станок оборудован подставками для длинных профилей.

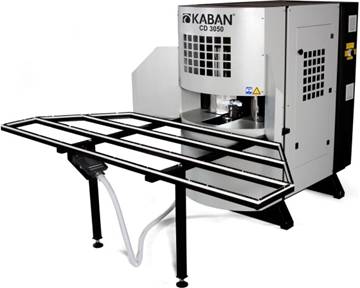

для зачистки сварных швов пластиковых окон

Двухосный зачистной станок с ЧПУ CD3050 предназначен для зачистки наплава, образующегося при сварке оконных конструкций из ПВХ.

Станок оснащён двумя независимыми зачистными блоками. Для оснащения зачистных блоков предусмотрены специально разработанные «KABAN» ножи (патент TR2004/1139) и наборы фрез для зачистки различных видов профиля (простых и ламинированных).

Обработка изделия выполняется в автоматическом режиме, что позволяет с высокой точностью планировать производство пластиковых окон.

Для сохранения товарного вида профиля станок оборудован широкой подставкой с системой щёток, облегчающих перемещение профиля в рабочей зоне.

Зачистной станок CD3050 работает под управлением микрокомпьютера, автоматически распознаёт вид профиля (объём памяти до 256 единиц, с возможностью увеличения) и выгодно отличается от аналогов:

·  более высокой производительностью (289÷350 конструкций за 8 часов работы)

·  высоким и стабильным качеством зачистки шва на пластиковых профилях, сваренных под углом 90°

·  большей скоростью зачистки оконной конструкции из ПВХ-профиля (1 угол за 15÷25 секунд)

Станок оснащён сенсорной переносной панелью управления и контроля, совмещающей следующие функции контроля и управления:

·  контроль давления воздуха

·  автоматическая смазка, контроль и оповещение об окончании масла

·  возможность регулировки скорости работы

·  возможность просмотра меню профилей и выбор программы

·  возможность выбора вида профиля

o  белый профиль

o  ламинированный профиль

четырёхосный станок с ЧПУ CD4050

для зачистки угловых сварных швов оконных конструкций

Зачистной станок с ЧПУ CD4050 предназначен для удаления (зачистки) углового наплава, образующегося при сварке оконной конструкции.

Станок оснащён двумя независимыми зачистными блоками, поэтому зачистка нижней и верхней поверхностей выполняется одновременно, за один проход. Для оснащения зачистных блоков предусмотрены 11 зачистных комплектов ножей и наборы фрез для зачистки различных видов профиля (в том числе и ламинированных). Ножи для станка CD4050 специально разработаны «KABAN» (патент TR2004/1139).

Обработка ПВХ-конструкции выполняется в автоматическом режиме и занимает в среднем 63 секунды, что позволяет очень точно планировать производство окон из ПВХ.

Для сохранения товарного вида профиля станок оборудован широкой подставкой с системой щёток, облегчающих перемещение профиля в рабочей зоне.

Зачистной станок CD4050 работает под управлением микрокомпьютера, может автоматически распознавать до 1200 единиц профилей и выгодно отличается от аналогов:

·  более высокой производительностью (460 конструкций за 8 часов работы)

·  высоким стабильным качеством зачистки шва на пластиковых профилях, сваренных под углом 90°

·  большей скоростью зачистки оконной конструкции из ПВХ-профиля (~1 изделие в минуту)

Станок оборудован также сенсорной переносной панелью управления и контроля, совмещающей следующие функции контроля и управления:

·  контроль давления воздуха

·  контроль напряжения и фаз сети

·  автоматическая смазка, контроль и оповещение об окончании масла

·  возможность регулировки скорости работы

·  возможность просмотра меню профилей и выбор программы

·  возможность выбора вида профиля

o  белый профиль

o  ламинированный профиль

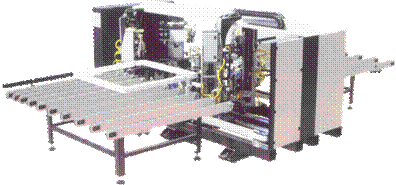

CD4200 – зачистной станок-автомат с ЦПУ

для зачистки четырёх углов оконных конструкций

Автоматический зачистной станок с ЦПУ CD4200 для обновременно-последовательной зачистки четырёх углов оконных конструкций предназначен для зачистки сварных угловых швов оконных и дверных конструкций при поточном производстве.

Станок одновременно зачищает четыре угла двух оконных конструкций из ПВХ.

Два угла одной конструкции и два – другой.

Таким образом, рабочий цикл станка состоит из двух тактов, за которые углы оконной конструкции полностью очищаются от сварных наплавов.

Достоинства зачистного станка CD4200 наиболее полно проявляются в работе совместно с карусельным станком-автоматом FA1050 для сварки оконных конструкций при поточном производстве оконных конструкций.

·  станок надёжен, прост в обслуживании и ремонте

·  отличается мощной, но эстетичной конструкцией

·  оборудован системой автоматической смазки и оповещения об окончании масла

·  защитная система станка обеспечивает полную безопасность оператора

·  зачистка четырёх углов оконной конструкций за время, требуемое аналогам для зачистки одной

·  одновременная работа с профилями различных типов и размеров

·  работа зачистных ножей раздельно и в связке обеспечивает высокое качество зачистки любых профилей

·  качественная зачистка белого и ламинированного профилей достигается использованием разных ножей

·  распознавание профиля осуществляется автоматически

·  высокая скорость зачистки обеспечивается независимой работой верхней и нижней зачистных групп

·  в станке используются 44 управляемых компьютером зачистных ножа

·  конвейерная система станка гарантирует перемещение ПВХ-профиля без повреждения поверхности
