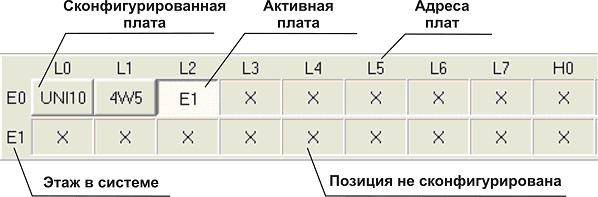

ПАНЕЛЬ КОНФИГУРИРУЕМЫХ ПЛАТ

Отображает панель с позициями плат, которые можно сконфигурировать в данной системе. Каждая плата в системе обозначена конкретной позицией и адресом в этаже.

- Каждой позиции платы можем при помощи меню прямо в клавише (левой клавишей мыши) присвоить конкретный тип платы (тип платы соответствует возможностям системы).

ПАНЕЛЬ ЛИНИЙ

- Отображает клавиши линий выбранной платы (число клавиш зависит от количества линий, которые можно подключить к данной плате).

ПАНЕЛЬ ВЫБОРА ТИПА ЛИНИЙ

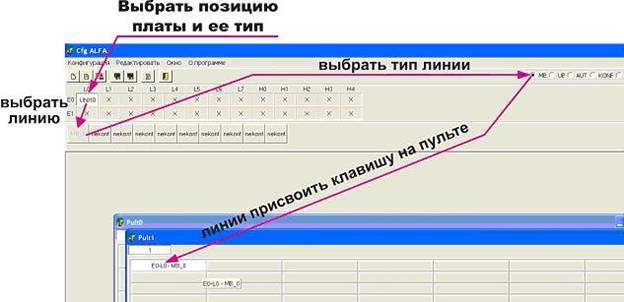

- Каждой линии, при помощи панели выбора типа линии, присвоить конкретный тип линии и клавишу на обслуживающем пульте (тип линии зависит от типа платы).

ПОЛЕ КЛАВИШ ОБСЛУЖИВАЮЩЕГО ПУЛЬТА

Поле клавиш обслуживающего пульта вместе с панелью конфигурируемых плат и линий позволяет пользователю наглядным способом создать необходимую конфигурацию системы. В поле клавиш пульта конфигурация системы (расположение клавиш линий) отображается в таком же виде, как на обслуживающем пульте.

ЛОКАЛЬНОЕ МЕНЮ

Использование локального меню, называемого часто "speed menu" является дополнительным способом работы с программой конфигурации. Содержит наиболее используемые операции (перемещение, копирование, удаление, ...). Локальное меню вызывается нажатием правой клавиши мыши, когда ее курсор помещен в поле клавиш обслуживающего пульта.

Обозначение клавиш в поле клавиш обслуживающего пульта:

- несконфигурированная клавиша

- клавиша сконфигурирована, неактивна и необозначена,

- помеченная клавиша (клавиши) активной линии, всех линий,

- активная клавиша

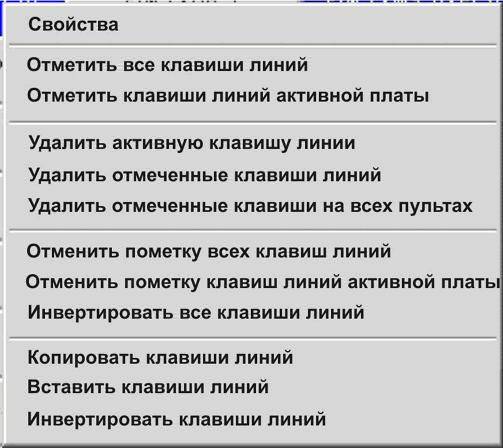

ПОЗИЦИИ ЛОКАЛЬНОГО МЕНЮ

Все указанные ниже операции содержатся в позициях локального меню, содержание которого изиеняется в соответствии с позицией курсора в поле клавиш обслуживающего

пульта.

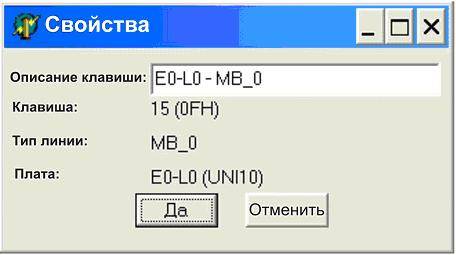

Свойства

- Отображает окно со свойствами выбранной клавиши в поле клавиш обслуживающего пульта

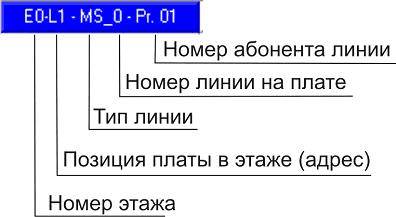

- Описание клавиши (и вспомогательное описание в компьютерном пульте) можно изменить в соответствии с потребностями, представленными в виде:

- клавиша - позиция клавиши на пульте;

- тип линии - описывает тип линии и ее номер на плате;

- плата - описание содержит данные о номере этажа, позиции платы в этаже (адрес), тип платы.

Отметить все клавиши линий

- командой помечаются все клавиши линий в поле клавиш обслуживающего пульта (помеченные клавиши можно перемещать, копировать, удалять, инвертировать, ...)

Отметить клавиши линий активной платы

- помечает в поле клавиш обслуживающего пульта только клавиши активной линии

Удалить активную клавишу линии

- удаляет активную клавишу линии

Удалить отмеченные клавиши линий

- удаляет в поле клавиш обслуживающего пульта отмеченные клавиши

Удалить отмеченные клавиши линий на всех пультах

- удаляет отмеченные клавиши линий из всей системы

Отменить пометку всех клавиш линий

- отменяет пометку в поле клавиш обслуживающего пульта все выбранные клавиши линий

Отменить пометку клавиш линий активной платы

- отменяет пометку в поле клавиш обслуживающего пульта все выбранные клавиши активной платы

Инвертировать все клавиши линий

- все сконфигурированные клавиши в поле клавиш обслуживающего пульта инвертирует (в отмеченных клавишах отменит пометку, непомеченные клавиши пометит)

Копировать клавиши линий

- позволяет скопировать помеченные клавиши линий и при помощи функции "Вставить клавиши линий" перекопировать на другой обслуживающий пульт

Вставить клавиши линий

- позволяет вставить скопированные клавиши с одного пульта в другой пульт

функция не позволяет вставить скопированные клавиши в тот же пульт

Переместить клавиши линий

- отмеченную клавишу (клавиши) функция позволяет перемещать в поле клавиш обслуживающего пульта

ПАНЕЛЬ СОСТОЯНИЯ

Панель состояния отображает информацию об актуальных установках программы (серийный порт, дата и время, коммуникация программы с ситемой). В панели состояний отображаются расширенные подсказки пользовательского меню.
