ОТЧЕТ

О НАУЧНО – ИССЛЕДОВАТЕЛЬСКОЙ РАБОТЕ

по теме:

«Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня»

(промежуточный)

Заместитель ген. директора по науке, д. т.н., руководитель темы	______________ «___»________ 2012 г.
Заведующий лабораторией энергосбережения, к. т.н.	______________ «___»________ 2012 г.

Астана 2012 г.

СПИСОК ИСПОЛНИТЕЛЕЙ

Заместитель генерального директора по науке, д. т.н.	__________________ «____» ноября 2012 г.	(общее научно-организационное руководство)
Зав. лабораторией энергосбережения, к. т.н.	__________________ «_____» ноября 2012 г.	(научное руководство)
Исполнитель, с. н. с.	__________________ «_____» ноября 2012 г.	(организация и участие в исполнение производственных опытов/экспериментов)
Нормоконтроль, Ph. D.	__________________ «_____» ноября 2012 г.

РЕФЕРАТ

Отчет изложен на 41 страницах, содержит 6 рисунков, 2 таблицы, 21 источник. Записка состоит из введения, основной части состоящей из пяти подразделов, заключения и приложения.

ТЕПЛОИЗОЛЯЦИЯ, ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ, ТЕПЛОПРОВОДНОСТЬ, СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ, УТЕПЛИТЕЛЬ.

Объектами исследования являются строительные материалы и технологии их производства.

Целью исследования является разработка теплоэффективных строительных материалов и технологии их производства.

Для достижения цели необходимо решить следующие задачи:

- анализ современного состояния производства и потребностей теплоизоляционных материалов в РК;

- проведение патентного поиска в области техники и технологии производства современных теплоизоляционных материалов;

- изучение технологических свойств местного минерального сырья для производства современных теплоизоляционных материалов;

- обзор всех существующих теплоэффективных строительных материалов и утеплителей;

- налаживание контактов с производителями материалов;

- определение совместно с производителями самых актуальных направлений и проблем в области исследования;

- проведение непосредственных научных исследований.

Метод исследования: аналитически-исследовательский.

Работа по данному этапу заключалась в обзоре существующих теплоизолирующих и конструкционных материалов и технологий их производства.

В результате работы были изучены основные принципы технологических процессов и намечены направления, которые можно довести до готовых опытных образцов.

СОДЕРЖАНИЕ

Введение………………………………………………………………………7

1 Основная часть……………………………………………………………….8

1.1 Обзор существующих утеплителей………………………………………..8

1.2 Конструктивные решения в ограждающих конструкциях…………… 13

1.3 Строительные материалы из отходов металлургии……………………18

1.4 Состояние отрасли строительных материалов Казахстана………………20

1.5 Сырьевая база Казахстана для производства

теплоизоляционных материалов…………………………………………….22

Заключение………………………………………………………………………27

Список использованных источников…………………………………………..28

Приложение А……………………………………………………………………30

ОПРЕДЕЛЕНИЯ

Энергосбережение - деятельность (организационная, научная, практическая, информационная), направленная на рациональное и экономное использование топливно-энергетических ресурсов;

Энергосберегающие технологии, оборудование и материалы - технологии, оборудование и материалы, позволяющие повысить эффективность использования топливно-энергетических ресурсов по сравнению с достигнутым уровнем;

Теплоизоляционные материалы - материалы, характеризующиеся низкой теплопроводностью, применяются для тепловой изоляции зданий и сооружений, промышленного оборудования, трубопроводов, всех видов транспорта и т. д;

Энергоэффективность - обобщенная характеристика использования энергии на объекте;

Теплоизоляционные свойства - способность материала сохранять теплоту;

Звукоизоляционные материалы – материалы для звукоизоляции ограждений, стен, перекрытий, перегородок;

Минеральная вата- волокнистый теплоизоляционный материал, получаемый из силикатных расплавов горных пород, металлургических шлаков и их смесей;

Стеклянная вата - теплоизоляционный материал, состоящий из беспорядочно расположенных стеклянных волокон, полученных из расплавленного стекла;

Базальты - высокостабильные по химическому и минералогическому составу экструзивные магматические горные породы, используемые для производства теплоизоляционных материалов;

Вспученный перлит - сыпучий теплоизоляционный материал в виде песка или щебня;

Пеностекло (ячеистое стекло, вспененное стекло) - высокопористый ячеистый неорганический теплоизоляционный материал, получаемый спеканием тонкоизмельченного стекла и газообразователя;

Диатомит- инфузорная земля, кизельгур, горная мука, осадочная горная порода, состоящая преимущественно из раковинок диатомитовых водорослей;

Ячеистый бетон - искусственный каменный материал на основе минерального вяжущего вещества и кремнеземистого компонента с равномерно распределенными по объему порами;

Газобетон— разновидность ячеистого бетона, получаемая из смеси вяжущего, песка и воды с газообразующими добавками. В качестве вяжущего применяют портландцемент.Газообразователем, как правило, служит алюминиевая пудра.

Пенобетон— ячеистый бетон, имеющий пористую структуру за счёт замкнутых пор (пузырьков) по всему обьёму, получаемый в результате твердения раствора, состоящего из цемента, песка, воды, и пены.

Кровельные и гидроизоляционные материалы – материалы, предназначенные для изоляции строительных конструкций зданий и сооружений от воздействия агрессивной внешней среды, особенно воды и влажного воздуха.

Сэндвич-панели- многослойный материал, состоящий из двух облицовочных, профилированных окрашенных листов и теплоизоляционного слоя.

Пенополистирол– строительный материал, обладающий уникальными теплоизоляционными свойствами.

Вермикулит- природный минерал, относящийся к группе гидрослюд, обладающий низкой теплопроводностью, высокой огнестойкостью и хорошей звукопоглощающей способностью.

Нанотехнология – область прикладной науки, занимающаяся производством материалов и изделий сверхмалых размеров и изучающая свойства различных веществ на атомарном и молекулярном уровнях.

Топливно-энергетические ресурсы – совокупность всех природных и преобразованных видов топлива и энергии, используемых в настоящее время в перспективе.

ВВЕДЕНИЕ

В соответствии с Посланием Президента Республики Назарбаева «Построим будущее вместе» от 28 января 2011 года отмечена необходимость масштабной модернизации систем водо-, тепло-, электро - и газоснабжения, а также обеспечение и создание оптимальной модели жилищных отношений, что в свою очередь потребует повышения ответственности граждан за сохранность своего имущества.

По данным Агентства Республики Казахстан по статистике на 1 января 2009 года в Республике зарегистрировано 1 единиц жилых домов, из них в городе , на селе 1 198 553 дома. Общая площадь жилых домов составляет 260,6 млн. м2, в том числе требуют капитального ремонта 50,0 млн. м2 или 31,8 %.

В этой связи в вопросах модернизации жилищного фонда наиболее востребованными на строительном рынке Казахстана будут высокотехнологичные отделочные ремонтно-строительные материалы и энергосберегающие теплоизоляционные материалы, производство которых, можно организовать на основе местного минерального сырья.

Основными видами применяемых в Казахстане утеплителей являются минераловатные изделия, доля которых в общем объеме производства и потребления составляет более 60%. Около 8% приходится на стекловатные материалы, 20% - на пенополистирол и другие пенопласты. Доля теплоизоляционных ячеистых бетонов в общем объеме производимых утеплителей не превышает 3%, вспученного перлита - менее 0,3%. Следует отметить, что в передовых странах мира волокнистые утеплители также занимают 60-80% от общего выпуска теплоизоляционных материалов.

Однако, несмотря на то, что в последние годы вопросам расширения номенклатуры и повышения качества теплоизоляционных материалов уделяется большое внимание, на строительном рынке Казахстана по-прежнему ощущается дефицит этой продукции. Недостаточное внимание уделяется оценке надежности новых разработанных материалов в ограждающих конструкциях, зачастую не увязанных с климатическими, материально-техническими и экономическими условиями отдельных регионов нашей страны. Не рассматриваются научно-технологические основы применения отходов перерабатывающих производств при производстве теплоэффективных ограждающих конструкций. В этой связи разработка физико-технических и конструктивно-технологических основ для создания теплоэффективныхограждающих конструкций, повышающих эффективность тепловой защиты жилых и общественных зданий на основе внедрения ресурсосберегающих технологий с использованием современных материалов является актуальной и своевременной задачей.

1 Основная часть

1.1  Обзор существующих утеплителей

В конструкциях современных стен применяется целый спектр теплоизоляционных материалов. Наибольшее распространение получили теплоизоляционные материалы на основе минеральной ваты, стекловаты, пенополистирола и пенополиуретана.

Свойства теплоизоляционных материалов характеризуются следующими основными параметрами: плотность, теплопроводность, прочность на сжатие, водопоглощение, сорбционная влажность, морозостойкость, паропроницаемость, огнестойкость.

В зависимости от условий эксплуатаций теплоизоляционного материала к нему предъявляются особые требования в области его применению.

Таблица 1 Области применения типов теплоизоляционных материалов

Тип утеплителя	Вентилируемые фасады	Наружное утепление стен «мокрого типа»	Внутреннее утепление стен (со стороны помещения)	Слоистая кладка (средний слой)	Трехслойные ж/б панели	Металлические «сэндвич»- панели	Цокольный этаж, подвал
Минероловат-ные плиты (на базальтовой основе)	+	+	+	+	+	+	-
Стекловолок-нистые плиты	+	+	+	+	+	+	-
Вспененный пенополисти-рол	-	+	+	+	+	+	-
Экструдирован-ныйпенополисти-рол	-	+	+	+	+	+	+
Пенополиуре-тан	-	+	+	-	-	+	+

Наиболее широкое применение получили теплоизоляционные материалы, выпускаемые компаниями «Rockwool», «Parok», «Izover», «URSA», «ТИГИ-KNAUF», «Styrodur» («BASF»), «Пено-плэкс» («Кинекс») и др.

Наибольшее применение в качестве утеплителя для стен получили теплоизоляционные материалы на основе минеральной ваты, стекловаты, пенополистирола (в том числе экструдированного) и пенополиуретена.

Выявлены следующие особенности основных теплоизоляционных материалов.

Минеральная вата – это волокнистый материал, полученный из силикатных расплавов горных пород, металлургических шлаков и их компонентов на синтетических связующих. Основными свойствами минваты является негорючесть в сочетании с высокой тепло- и звукоизоляционной способностью, устойчивость к температурным деформациям, низкая гигроскопичность, химическая и биологическая стойкость, экологичность и легкость выполнения монтажа.

В зависимости от области применения минеральная вата производится разных марок. Для изоляции ограждающих конструкций каркасного типа применяются мягкие плиты и маты, жесткие и полужесткие плиты используются в фасадных системах, где изоляция находится под нагрузкой.

Стекловолокно (стекловата) представляет собой минеральные волокно, для получения которого используется то же сырье, что и для обычного стекла. У этого материала много общего с минеральной ватой, но имеются и отличия. Основным отличием стекловаты от минваты состоит в длине волокон: средняя длина стекловолокна составляет 5 см; это отличие обуславливает повышенную упругость стекловаты, большую прочность и виброустойчивость. Изделия из стекловолокна имеют значительно меньший коэффициент теплопроводности.

Производство различных марок стекловаты позволяет широко использовать ее в любых системах теплоизоляции.

Пенополистирол. Существуют два вида пенополистирола:вспененный и экструдированный.

Вспененный полистирол производится путем вспенивания гранулята из стиропора и последующим спеканием вспененных частиц. Пенополистирол характеризуется низкой теплоповодностью (0,027-0,040 Вт/м-) и плотностью (15-40 кг/м3). При этом он способен нести значительные нагрузки в течение длительного времени. Прочность на сжатие при 10% линейной деформации составляет для различных марок от 65 до 250 КПа. Важное свойство пенополистирола - его долговечность. Он незначительно меняет свои свойства и размеры при длительном контакте с водой и многократных воздействиях знакопеременных температур.

Процесс экструдирования полистирола позволил получить материалы с равномерной структурой, состоящей из мелких, полностью закрытых ячеек.

Экструдированныйпенополистирол получают путем смешивания гранул полистирола при повышенной температуре с последующим выдавливанием из экструдера и введением вспенивающего реагента. Особенностью этого материала является практически нулевое водопоглощение, очень высокая прочность на сжатие и высокая теплоизоляционная характеристка. Эктрудированныйпенополистирол сохраняет свои теплоизоляционные свойства после 1000 циклов замораживание и оттаивания, при этом изменение его термического сопротивления не превышает 5 %.

Еще одним широко применением теплоизоляционным материалом является пенополиуретан.

Пенополиуретан является неплавкой термореактивной массой с ячеистой структурой, 97% объема которой занимают полости и поры, заполненные газом.

Пенополиуретан поставляется в виде двух – или многокомпонентных систем, которые наносятся на утепляемую поверхность методом заливки или напыления. Пенополиуретановые системы имеют широкий диапазон плотности. Материалы с плотностью от 30 до 200 кг/м3выдерживают температуры от - 200 до + 150 и высокие механические нагрузки. Срок службы пенополиуретановых покрытий составляет 25-30 лет. Несмотря на высокую прочность и долговечность, покрытие из пенополиуретана необходимо защищать от воздействия ультрафиолетового излучения и атмосферных осадков.

Одним из важнейших материалов, который помимотеплоизоляционных функций несет еще и функцию конструкционного материала, является ячеистый бетон.

Ячеистый бетон - искусственный каменный материал на основе минерального вяжущего вещества и кремнеземистого компонента с равномерно распределенными по объему порами.

В зависимости от требований к изделиям и технологии производства, в качестве вяжущего наполнителя могут использоваться: цемент, известь, гипс или их композиции, а в качестве дисперсного: песок (молотый или немолотый) или зола ТЭЦ.

В зависимости от технологии изготовления, различаются пенобетон и газобетон. В пенобетоне поризация производится за счет введения пенообразователей, а в газобетоне за счет веществ, выделяющих газ при химических реакциях, обычно порошкообразный алюминий. Во время прохождения реакции между металлическим алюминием и щелочью выделяется водород, который и поризует смесь. Пористость ячеистого бетона сравнительно легко регулировать в процессе изготовления, в результате получают бетоны разной плотности и назначения. Ячеистые бетоны делят на три группы:

1.  теплоизоляционные, плотностью в высушенном состоянии не более 500 кг/м3;

2.  конструкционно-теплоизоляционные (для ограждающих конструкций), плотностью 500-900 кг/м3;

3.  конструкционные (для железобетона), плотностью кг/м3.

Вяжущим для цементных ячеистых бетонов обычно служит портландцемент. Бесцементные ячеистые бетоны (газо - и пеносиликат) автоклавного твердения изготовляют, применяя молотую негашеную известь. Вяжущее применяют совместно с кремнеземистым компонентом, содержащим двуоксид кремния.

Кремнеземистый компонент (молотый кварцевый песок, речной песок, зола-унос ТЭС и молотый гранулированный доменный шлак) уменьшают расход вяжущего, усадку бетона и повышают качество ячеистого бетона. Кварцевый песок обычно размалывают мокрым способом и применяют в виде песчаного шлама. Измельчение увеличивает удельную поверхность кремнеземистого компонента и повышает его химическую активность.

Экономически выгодно применение побочных продуктов промышленности (зола-уноса, доменных шлаков, нефелинового шлама) для изготовления ячеистого бетона.

Образование пор в растворе может осуществляться двумя способами: химическим, когда в тесто вяжущего вводят газообразующую добавку и в смеси происходят химические реакции, сопровождающиеся выделением газа; механическим, заключающимся в том, что тесто вяжущего смешивают с отдельно приготовленной устойчивой пеной. В зависимости от способа изготовления ячеистые бетоны делят на газобетон и пенобетон.

Газобетон приготавливают из смеси портландцемента (часто с добавкой воздушной извести или едкого натра), кремнеземистого компонента и газообразователя. По типу химических реакций газообразователи делят на следующие виды: вступающие в химические взаимодействие с вяжущим, или продуктами его гидратации (алюминиевая пудра); разлагающиеся с выделением газа (пергидроль); взаимодействующие между собой и выделяющие газ в результате обменных реакций (например, молотый известняк и соляная кислота).

Чаще всего, газообразователем служит алюминиевая пудра, которая, реагируя с гидратом окиси кальция, выделяет водород.

Литьевая технология предусматривает отливку изделий, как правило, в отдельных формах из текучих смесей, содержащих до 50-60% воды от массы сухих компонентов (водотвердое отношение В/Т = 0,5-0,6). При изготовлении газобетона, применяемые материалы - вяжущее, песчаный шлам и вода, дозируют и подают в самоходный газобетоносмеситель, в котором их перемешивают 4-5 мин; затем в приготовленную смесь вливают водную суспензию алюминиевой пудры и после последующего перемешивания теста с алюминиевой пудрой, газобетонную смесь заливают в металлические формы на определенную высоту, с таким расчетом, чтобы после вспучивания формы были заполнены доверху.

Избыток смеси ("горбушку") после схватывания срезают проволочными струнами. Для ускорения газообразования, а также процессов схватывания и твердения применяют "горячие" смеси на подогретой воде с температурой в момент заливки в формы около 40°С.

Тепловую обработку бетона производят преимущественно в автоклавах в среде насыщенного водяного пара при температуре 175-200°С и давлении 0,8-1,3 МПа. Итак, для получения газобетона нужно следующее:

1.  замешать раствор со всеми компонентами

2.  вылить в форму, где он "вспучивается" под действием химической реакции

3.  удалить излишки смеси ("шапку")

4.  провести автоклавную обработку

Существует несколько технологий производства пенобетона. Технология приготовления пенобетона достаточно проста. В цементно-песчаную смесь добавляется пенообразователь или готовая пена. После перемешивания компонентов смесь готова для формирования из нее различных строительных изделий: стеновых блоков, перегородок, перемычек, плит перекрытия и т. д. Такой пенобетон с успехом можно использовать для заливки в формы, пола, кровли, а также для монолитного строительства.

В отличие от ячеистого газобетона, при получении пенобетона используется менее энергоемкая безавтоклавная технология. Кроме простоты производства, пенобетон обладает и множеством других положительных качеств. Например, в процессе его приготовления легко удается придать этому материалу требуемую плотность путем изменения подачи количества пенообразователя. В результате возможно получение изделий плотностью от 200 кг/м3 до самых предельных значений легкого бетона .

1.2  Конструктивные решения в ограждающих конструкциях

Многочисленные варианты конструктивных решений дополнительной теплогидрозащиты можно разделить на пять основных типов. Выбор конкретного из них определяется в зависимости от возможностей местной материально-технической базы, природно-климатических условий рассматриваемого района, несущей способности и фактических теплотехнических характеристик наружных стен утепляемых здании.

Варианты конструктивных решений:

А) Утепление стен жесткими теплоизоляционными плитами, прикрепляемыми к наружной поверхности стен механическим способом с последующим нанесением по армирующей сетке защитно-декоративного покрытия из штукатурки на гидравлическом вяжущем.

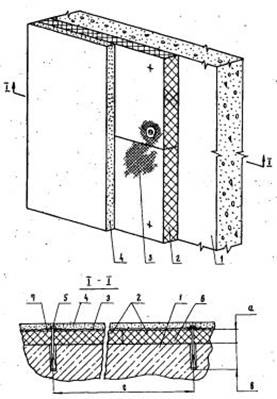

Pисунок1 Дополнительная теплогидрозащита из готовых теплоизоляционных плит с защитно-декоративным покрытием в виде слоя штукатурки:

1 - существующая стеновая панель; 2 - готовые плиты утеплителя (возможно использование теплоизоляционных материалов - рипора, фенольного пенопласта, пенополистирола, а также жестких минераловатных плит); 3 - металлическая сетка; 4 - слой обычной или декоративной штукатурки; 5 - анкер; 6 - клей; 7 – шайба

Крепление теплоизоляционного слоя к утепляемой стене выполняется посредством штырей, предварительно в ней установленных, или с помощью клеев. Оштукатуривание выполняется цементно-песчаным раствором. Наружная поверхность штукатурного слоя может быть оформлена в виде декоративной штукатурки или облицована керамическойплиткой.

Б) Утепление стен жесткими теплоизоляционными плитами, установленными враспор (на клею) в ячейки предварительно закрепленного к стене деревянного или металлического каркаса, с последующим закреплением на каркасе защитно-декоративного покрытия из атмосфероустойчивых листовых материалов (асбестоцементных и цементно-стружечных плит, армоцементных и фибробетонных скорлуп, профилированных листов из алюминиевых сплавов). В качестве облицовочных элементов возможно также использование железобетонных плит и плит из естественного камня, а при облицовке малоэтажных зданий - лицевого кирпича.

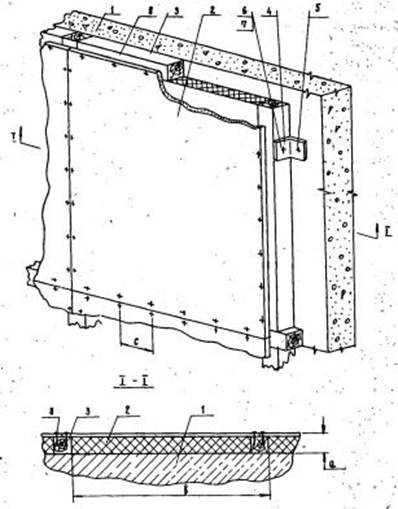

Pисунок2 Дополнительная теплогидроизоляция из готовых теплоизоляционных плит с защитно-декоративным покрытием из листовых (плитных) материалов:

1 - существующая стеновая панель; 2 - готовые плиты утеплителя (возможно использование теплоизоляционных материалов - рипора, фенольного пенопласта, пенополистирола, а также жестких минераловатных плит); 3 - антисептированные и антипирированные брусья; 4 - уголок; 5 - дюбель; 6 - защитно-декоративное покрытие из облицовочных профильных алюминиевых листов; 7 - гайка; 8 - клей; 9 - шуруп; 10 - воздушный зазор

В) Утепление унифицированными комплексными плитами заводского изготовления, включающими в себя теплоизоляционный слой и защитно-декоративное покрытие, поставляемыми на производственную площадку в готовом виде. Плиты любым механическим способом (пристрелка дюбелями, анкеровка и т. п.) крепятся к утепляемой стене.

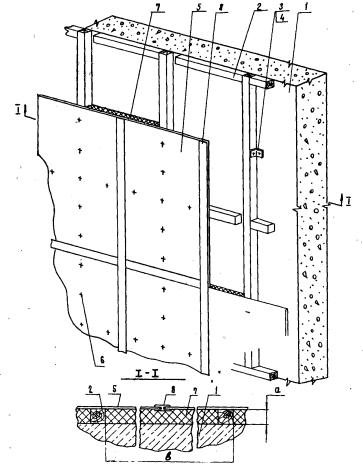

Рисунок 3Дополнительнаятеплогидроизоляция из комплексных плит заводского изготовления:

1 - существующая стеновая панель; 2 - утеплитель с защитно-декоративным покрытием из листовых материалов (армоцемента, асбоцемента, ЦСП фибробетона); 3 - деревянный брус; 4 - уголок; 5 - дюбель; 6 - болт; 7 - гайка; 8 - шуруп

Г) Нанесение теплоизоляционного слоя из вспениваемых пенопластов на утепляемую стеновую панель посредством напыления соответствующих компонентов с последующим устройством защитно-декоративного покрытия.

Защитно-декоративное покрытие выполняется, в основном, оштукатуриванием по металлической сетке или из листовых материалов по предварительно установленному деревянному или металлическому каркасу.

Рисунок 4 Дополнительная теплогидрозащита из напыляемого теплоизоляционного материала с защитно-декоративным покрытием в виде слоя штукатурки:
1 - существующая стеновая панель: 2 - напыленный слой рипора; 3 - металлическая сетка; 4 - слой штукатурки; 5 - облицовочная керамическая плитка; 6 - анкер

Д) Устройство дополнительного теплоизоляционного слоя посредством использования заливочных пенопластов, вспениваемых непосредственно на поверхности утепляемой стены под заранее установленным защитно-декоративным покрытием, выполняющим роль опалубки.

Рисунок 5 Дополнительнаятеплогидрозащита из заливочных теплоизоляционных материалов с защитно-декоративным покрытием из листовых (плитных) материалов:

1 - существующая стеновая панель; 2 - антисептированный и антипирированный брус; 3 - уголок; 4 - дюбель; 5 - защитно-декоративное покрытие (армоцементные листы или фибробетонные плиты); 6 - шуруп; 7 - заливочный утеплитель (рипор или фенольный пенопласт ); 8 - двутавровый профиль

1.3  Строительные материалы из отходов металлургии

К основным направлениям переработки отходов металлургического производства наряду с производством вяжущих, заполнителей и бетонов на их основе относится получение материалов из шлаковых расплавов – шлаковой ваты, литых материалов, стекла и шлакоситаллов. Эти строительные материалы объединяют общность сырьевой базы, шлаки черной и цветной металлургии, стекловидная или стеклокристаллическая структура, возможность изготовления их непосредственно из шлаковых расплавов.

Шлаковая вата – это разновидность минеральной ваты. Примерно 80 % ее производится из доменных шлаков. Производительность печей для получения минерального расплава из металлургических шлаков на 24 % выше, чем на природном сырье, а себестоимость значительно ниже.

Для получения минеральной ваты наряду с доменными шлаками применяются так же ваграночные, мартеновские и шлаки цветной металлургии.

Технологический процесс производства шлаковой ваты, как и других разновидностей минеральной ваты, состоит из двух основных стадий: получение расплава и переработки его в волокно. Из шлаковой ваты с помощью органических и неорганических вяжущих или без них изготавливают разнообразные теплоизоляционные изделия и материалы.

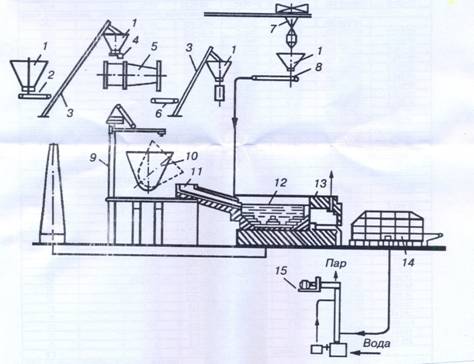

Рисунок 6. Сема производства минеральной ваты из огненно-жидких шлаков:

1 – бункер для песка; 2 – питатель; 3 – наклонный шнек; 4 – тарельчатый питатель; 5 – сушильный барабан; 6 – конвейер; 7 – тельфер; 8 – шнек-питатель; 9 – копер для пробивки шлаковой корки; 10 – шлаковый ковш; 11 – желоб для слива шлака в печь-шлакоприемник; 12 – печь-шлакоприемник; 13 – печь-питатель; 14 – камера волокноосаждения; 15 – дымосос с системой очистки воздуха от пыли

Для получения шлаковых расплавов применяют печи шахтного типа (вагранки) и ванные печи.

Шлаковых расплавов превращают в минеральное волокно, воздействуя на него потоком пара, воздуха или газа (дутьевой способ) или центробежной силой. Дутьевой способ получения шлаковой ваты заменяется на центробежный и комбинированный способы, позволяющий получить длинноволокнистую вату с плотностью до 100 кг/м3 и минимальным содержанием неволокнистых включений.

Таблица 2 Физико-механические свойства изделий из шлаковой ваты

Вид изделий	Средняя плотность, кг/м3	Тепло-провод- ность при 25±50С Вт/м*0С	Предел прочности при растя-жении, Мпа, не менее	Сжимаемость под нагрузкой 0,002 Мпа, не более, %	Предельная температура применения 0С
Маты прошивные	85 – 135	0,044	-	30 – 40	- 180…+ 600
Маты вертикально-слоевые	50 – 125	0,047 – 0,057	-	2 – 5	- 120…+ 300
Плиты на битумном связующем	75 – 250	0,046 – 0,064	0,075 – 0,08	4,5 – 5,5	- 100…+ 60
Плиты на синтетическом связующем	35 – 350	0,044 – 0,066	0,008 – 0,01	4 – 15	-100…+ 400
Цилиндры и полуцилиндры на синтетическом связующем	75 – 227	0,048 – 0,052	0,015 – 0,025	-	-100…+ 400

Вату в зависимости от назначения изготавливают из трех типов: для производства плит повышенной жесткости из гидромассы, плит горячего прессования, полусухого прессования марки 200 и других изделий на синтетическом связующем – А; плит марок 50,75, 125, 175, цилиндров и волокна – Б; плит на битумном вяжущем – В.

Содержание органических веществ в вате должно быть не более 2%. Допустима изоляция поверхностей нагрева с температурой не более 700 0С.

На основе минеральной ваты изготавливают изделия различной формы с использованием в качестве связующих синтетических полимеров, битумов, эмульсий и паст. Основными видами изделий являются мягкие, полужесткие и жесткие плиты, цилиндры и полуцилиндры. Физико-механические свойства из шлаковой ваты приведены в таблице 2. Основная масса изделий применяется для тепловой изоляции.

1.4  Состояние отрасли строительных материалов Казахстана

Промышленность строительных материалов - это комплексная отрасль, включающая порядка 20 самостоятельных отраслей, многие из которых насчитывают в своем составе несколько производств, при этом каждая отрасль образует свой рынок, который функционирует самостоятельно, образуя в совокупности общий рынок строительных материалов.

Сегодня на территории Республики Казахстан действует более тысячи предприятия по производству строительных материалов, строительной индустрии, в том числе 72 новых, введенных в эксплуатацию в рамках отраслевой Программы развития промышленности строительных материалов, изделий и конструкций в Республике Казахстан на годы и региональных программ.

Казахстан владеет богатыми сырьевыми запасами для производства строительных материалов, однако только половина существующих месторождений разрабатывается в настоящее время.

Казахстан располагает богатыми сырьевыми возможностями для развития асбестоперерабатывающей, керамической, фарфоро-фаянсовой, керамзитовой, цементной, стекольной промышленности, а также развития производства извести, красок, теплоизоляционных материалов и т. д.

В республике большим распространением характеризуются месторождения известняков, пригодных для выжига извести. Суммарные запасы составляют 480,2 млн. тонн.

Выявлено 13 месторождений мела, который используется в производстве цемента и строительной извести. Совокупные запасы составляют 136,14 млн. тонн.

В Казахстане имеются уникальные месторождения кремнеземистых пород (опоки, диатомиты, трепелы), которые используются преимущественно для производства высококачественных цементов.

Государственным балансом учтены 29 месторождений бетонитовых глин, пригодных для использования в керамической, фарфоро-фаянсовой и стекольной промышленности. Их запасы по всем промышленным категориям превышают 1 млрд. тонн. Разведанные запасы основных месторождений стекольных песков составляют около 40 млн. тонн.

На территории Казахстана выявлено 429 месторождений нерудных материалов, пригодных для производства стенового камня, кирпичных блоков, облицовочных плит, микрокальцита, щебня, мраморной крошки, бутового камня.

Для покрытия спроса на теплоизоляционные материалы в республику импортируется значительное их количество. Одним из импортируемых материалов являются такие теплоизоляционные материалы как минеральная вата, шлаковата и вермикулит и изделия на их основе.

Облицовочные изделия на основе гранита, мрамора и других каменных материалов, нерудные материалы, глины и каолины также являются частично импортируемыми материалами.

За 2008 год в рамках реализации второго этапа ( годы) Плана мероприятий отраслевой «Программы развития промышленности строительных материалов, изделий и конструкций в Республике Казахстан на годы» и региональных программ в регионах республики, с привлечением собственных средств предприятий и кредитов банков второго уровня, было введено в эксплуатацию 13 новых производств по выпуску таких строительных материалов, как:

- кирпича, общей мощностью 196 млн. шт. в год в Акмолинской и Актюбинской областях – 4 предприятия;

- теплоизоляционного материала, общей мощностью 310 тыс. тонн в год в Западно-Казахстанской, Актюбинской, Восточно-Казахстанской и Павлодарской областях - 3 предприятия;

- стеновых блоков из ячеистого бетона, проектной мощностью 160 тыс. м³ в год в Актюбинской области – 1 предприятие;

- изделий из газобетона, проектной мощностью 200,0 тыс. куб. м. в год в Актюбинской области – 1 предприятие;

- сортового металлопроката, проектной мощностью 400 тыс. тонн в год в Карагандинской области – 1 предприятие;

- нерудных материалов (щебня), проектной мощностью 60 тыс. куб. м. в год в Северо-Казахстанской области – 1 предприятие;

- стеновых и кровельных панелей, проектной мощностью 1 млн. куб. м. в год в г. Алматы – 1 предприятие.

1.5  Сырьевая база Казахстана для производства теплоизоляционных материалов

Казахстан располагает большими запасами природных горных пород, пригодных для использования в качестве сырья при производстве строительных материалов, в том числе – энергосберегающих. Из приведенных в отчете данных видно, что основным видом энергосберегающих материалов в мире на сегодняшний день являются разновидности минеральной ваты и стекловаты. Из минеральной ваты в последние годы наибольшее распространение получает базальтовая вата, а объем традиционной минеральной ваты на основе шлаков и известняка имеет тенденцию к уменьшению.

Запасы доменного шлака – отхода Темиртауского комбината, исчисляются миллионами тонн и пока будет производиться металл, всегда будет и доменный шлак. Поэтому можно считать, что сырье для производства обычной минеральной ваты и, соответственно, минераловатных изделий (полужестких и жестких плит) имеется в достаточном количестве.

Из горных пород лучшими видами сырьевых материалов являются изверженные основные горные породы габбро-базальтовой группы (диабазы, базальты, габбро) и подобные им по химическому составу метаморфические горные породы и мергели.

По укрупненным данным, по регионам Казахстана разведаны следующие виды сырьевых материалов.

В Актюбинской области Мугалжарского района имеется месторождение диабаза с общим запасом в 227 млн тонн. В Карагандинской области Жанааркинского района разведано месторождение диабаза с общим запасом в 15,3 млн тонн. Общие запасы сырья для минваты в Жамбылском районе составляют 46,9 млн тонн; месторождения Уш-Кызыл, Дорменсай располагаются в Шуйском районе. В Кзылординской области Казалинскогорайона сосредоточены 3 месторождения мергеля с общим запасом в 27 млн тонн. В Костанайской области имеются 3 месторождения диабаза и базальта с общим запасом в 50,87 млн тонн. В Североказахстанской области Тайыншинского и Габита Мусрепова районов расположены месторождения Алексеевское и Ставропольское с общим запасом сырья в 25,14 млн. тонн.

Ниже представлены более подробно геологические характеристики месторождений горных пород, пригодных для использования в качестве сырья при изготовлении минеральной ваты и изделий на ее основе.

На территории Западного Казахстана выявлено три месторождения - Мамытское, Никельтауское и Мугоджарское. Мамытское слабо изучено, а Мугоджарское эксплуатируется.

МесторождениеМугоджарское - расположено в Мугоджарском районе Актюбиенской области, в 30 км от п. Эмба и 210 км от Актюбинска. Район экономически развит. Изучалось в 1961 г.

Месторождение приурочено к зеленокаменной полосе вулканитов верхнего силура в юго-западной части Мугоджар. Оно вытянуто в северо-северо-западном направлении на 3800 м при ширине от 500 до 1350 м. В рельефе представлено серией куполообразных сопок, разделенных глубокими балками. Продуктивная толща представлена вулканитами верхнего силура (диабазы, диабазовые порфириты, спилиты). С поверхности породы выветрены, трещиноваты и покрыты элювиальноделювиальными осадками по склонам сопок, мощность их от 0 до 4 м (ср. 0,51). Средняя мощность продуктивной толщи 31 м.

МесторождениеНикельтауское - расположено в Хромтауском районе Актюьинской области, в 9 км на запад от ж.-д. ст. Никельтау. Изучали в 1981-85 гг.

Приурочено к Кокпектинскому массиву габброидов, сложенному зеленовато-серыми массивными среднезернистыми, реже крупнозернистыми и мелкозернистыми габбро. В массиве, подвергшемся процессам метаморфизма, амфобилизации и выветривания, выявлена сильная трещиноватость, местами породы осложнены тектоническими подвижками и интенсивно перемяты.

МесторождениеМамытское - расположено в Хромтауском районе Актюбинской области, в 40 км к западу от ж.-д. ст. Кимперсай. Открыто в 1952 году, изучалось в 1985 году.

Приурочено к прибортовой зоне Орской депрессии и представлено диабазами вулканогенно-спилитовой серии верхнесилурийско-нижнедевон-ского возраста. Сверху диабазы перекрыты маломощным слоем глинистого элювия с обломками диабаза.

Северный Казахстан богат месторождениями петрургического сырья (Алексеевское, Черная Мазарка, Валерьяновское, Козыревское, участок Ставропольский). Все месторождения, кроме Ставропольского, находятся на территории Костанайской области. Вблизи месторождений развита мощная горнодобывающая промышленность. Запасы петрургического сырья промышленных категорий составляют более 35 млн. м3, что позволяет создать в этом регионе перерабатывающую промышленность по производству каменного литья и минеральной ваты.

Месторождение Козыревское- расположено в Тарановском районе Костанайской области, в 1 км от поселка Валерьяновский, в 12 км юго-западнее ж.-д. станции Тобол, на правом берегу р. Тобол. Открыто в 1955 году . Изучалось в 1962 году .

Месторождение приурочено к Ушсорско-Валерьяновской антиклинали. Андезитовые порфириты и туфы выделяются в рельефе в виде гряды сопок различных размеров северо-восточного простирания. Продуктивная толща, представленная андезитовыми порфиритами и туфами визе-намюра, перекрыта глинистой корой выветривания по туфам и порфиритам триас-мелового возраста и бурыми современными суглинками, супесями и песками. Средняя мощность вскрыши 2,5 м.

Месторождение Валерьяновское - расположено в Тарановском районе Костанайской области, на левом берегу р. Тобол, у поселка Валерьяновка, в 12 км южнее ж.-д. станции Тобол. Открыто в 1955 году . Изучалось в 1956 году , в 1957 году , в 1961 году , в 1962 году .

Месторождение приурочено к Валерьяновскомусинклинорию и представлено базальтовыми порфиритами раннего триаса. Залежь имеет пластообразную форму, простирание северо-западное, по мощности не выдержана, залегает горизонтально. С поверхности перекрыто корой выветривания триас-мелового возраста и современными суглинками. Средняя мощность вскрышных пород 3,1 м. В подошве залегают порфириты и туфопорфириты визе. Длина залежи 1450 м, ширина 25-40 м, мощность 23,8-30,7 м, глубина залегания 0,09-9,7 м. До глубины 9 м порфириты выветрелые, до глубины 22 мсильно трещиноваты.

Месторождение Алексеевское - расположено в Красноармейском районе Северо-Казахстанской области, на правом берегу р. Чаглинки, в 4 км юго-западнее ж.-д. станции Азат, в 0,2 км севернее поселка Алексеевка. Асфальтированное шоссе Кокшетау-Петропавловск находится в 2 км. Район преимущественно сельскохозяйственный, экономически освоен. Открыто в 1964 году, изучалось в том же году .

Месторождение приурочено к Кокшетаускомуантиклинорию и представлено базальтовыми порфиритами среднего-позднегоордовика. Порфириты сильно трещиноваты, до глубины 12м выветрелы и ожелезнены. Залежь перекрыта триас-меловой глинистой корой выветривания. Средняя мощность 4,27 м. Горизонтальная залежь имеет пластовую форму и простирание восток-юго-восточное. Длина ее 940 м, ширина 310 м, мощность 6-33,9 м (средняя 22,41 м), глубина залегания кровли - 0,1-11,9 м.

Месторождение ЧернаяМазарка - расположено в Семиозерном районе Костанайской области, в 10 км к юго-востоку от ж.-д. станции Кушмурун, в районе с разведанными и частично отрабатываемыми месторождениями бурого угля. Район сельскохозяйственный, экономически освоен. Открыто в 1951 г. . Изучалось в 1952 г. , в 1959 г. , в 1962 г. .

Месторождение приурочено к Кушмурунской синклинали. Оно представлено базальтом раннего-среднего триаса (валерьяновская свита). С поверхности перекрыто глиной с базальтовой дресвой (кора выветривания триас-мелового возраста). Средняя мощность вскрыши 10,12 м. Залежь выдержана по простиранию, мощности и качеству сырья, сильно трещиновата, имеет пластообразную форму, залегает горизонтально. Простирание ее меридиональное. Длина 400 м, ширина 200-280 м, мощность 24,5-44,1 м (средняя 33,46 м). Глубина залегания кровли 0-15 м.

Основными сырьевыми материалами для производства стеклянных волокон являются кварцевый песок, полевой шпат, известняк, мел, доломит. Месторождения полевых шпатов, известняков, доломитов имеются практически во всех регионах Казахстана. Кварцевые пески имеются в Актюбинской области (201,3 млн. тонн), в Павлодарской области(месторождения расположены в Актогайском, Экибастузском, Баянаульском районах с общим запасом 12,35 млн тонн), в Акмолинской области (3 месторождения с общим запасом 10 млн. тонн), в Карагандинской области (17 месторождений кварцитов, сосредоточенных в Шетском, Жанааркинском, Бухар-Жырауском, Осакаровском районах с общим запасом 253,2 млн. тонн.), в Костанайской области (находятся в Тарановском и Мендыкаринском районах, общие запасы 20,83 млн. тонн), в Североказахстанской области (месторождение – Айсарлинское, находится в Акжарском районе, общие запасы 14,6 млн. тонн) и Южно-Казахстанской области.

В Западном Казахстане имеются крупные месторождения мела (13) с суммарными запасами, учтенными госбалансом по промышленным категориям 136,14 млн. т. Кроме применения его в качестве одного из сырьевых компонентов при получении минеральной ваты, мел пригоден для производства цемента, строительной извести, в сельском хозяйстве для нейтрализации кислых почв, минеральной подкормки животным, в качестве наполнителя в целлюлозно-бумажной и резиновой промышленности. При дальнейшем развитии добычи мела могут осуществляться экспортные поставки его в ближнее и дальнее зарубежье.

Промышленные месторождения базальтов имеются в Алматинской, Восточно-Казахстанской, Актюбинской областях.

Таким образом можно констатировать о том, что в Казахстане практически в каждом регионе можно и нужно организовать завод по выпуску минеральной ваты и изделий на ее основе. Необходимо принять во внимание, что перевозка минераловатных энергосберегающих изделий экономически крайне невыгодна. Считается, что перевозка минераловатных изделий это то же самое, что перевозить воздух. Действительно, железнодорожный вагон грузоподъемностью 60 т вмещает минераловатные плиты, например марки по плотности П35, всего по массе не более 3 т. Поэтому в каждом регионе должен функционировать собственный завод по выпуску энергосберегающих теплоизоляционных минерало - и стекловолокнистых материалов и изделий. При отсутствии сырьевой базы экономически выгоднее привозить сырье и выпускать энергосберегающие материалы, чем импортировать эти материалы. Это же правило относится и к любым другим видам теплоизоляционных материалов. В частности для теплоизоляционных пенопластов правило изготовления материалов на месте потребления хорошо «работает». Например, в Алматы имеется несколько заводов по изготовлению пенопластов, работающих как по прессовой, так и по экструдированной технологии, и все они работают на привозном сырье. Причем если раньше полиэтиленовый бисер привозили из России, то теперь из Китая.

ЗАКЛЮЧЕНИЕ

В результате обзора существующих и получивших практическое применение теплоизоляционных и конструкционных материалов были сделаны следующие выводы:наибольшее распространение получили теплоизоляционные материалы на основе минеральной ваты, стекловаты, пенополистирола и пенополиуретана. Среди конструкционных материалов по критерию максимального термического сопротивления особенно выделяются ячеистые бетоны. Были рассмотрены технологии производств указанных материалов. Все технологии производства в настоящее время достаточно оптимизированы по показателям материалоемкости, энергоемкости, производительности труда и экологичности.

Не смотря на большую потребность в теплоизоляционных материалах, масштабы производстваих в Казахстане не достаточны. Более развито в Казахстане производство ячеистых бетонов, минеральной ваты. Кроме этого имеет место производство пенополистирола, пенополиуретана и вспененного полиэтилена. Для производства их используется преимущественно казахстанское сырье. Применение отходов промышленности в качестве сырья для теплоэффективных материалов не практикуется.

В целях общего ознакомления рассмотрены методы утепления ограждающих конструкций. Методы утепления не могут являться предметом НИР.

В связи с этим перспективными направлениями видятся:

1.Разработка ограждающих конструкций на основе комбинированных материалов (стеновые панели из ячеистых бетонов с нанесенной облагораживающей гидроизоляцией для частного домостроения) и технологии их производства

2.Разработка технологии производства минеральной ваты из шлаков металлургии.

Разработка стеновых панелей максимальной заводской готовности позволит снизить затраты на строительство индивидуального жилья через сокращение сроков и трудоемкости строительства и снижение затрат на отделку фасадов. Разработка технологии производства минеральной ваты на основе металлургических шлаков понизит себестоимость конечной продукции и даст возможность утилизировать отходы производства.

Патентный поиск был произведен ТОО «KAZ Север», г. Костанай с 11 мая по 23 мая 2012 года. Результаты патентного поиска приведены в приложении А. В этом списке патентов касающихся предложенных направлений нет.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Батырбаев Ғ. Садуақасов М. Құрылыс материалдары мен бұйымдары.

Алматы, 1995. – 136 б.

2. Бисенов бетоны на основе безобжиговых цементов. Алматы, 2005. – 412 с

3. Глуховский технологии отделочных, тепло - и гидроизоляционных материалов. К.: Вищашк. Головное изд-во, 1986. —303 с.

4. Горлов теплоизоляционных и акустических материалов и изделий Учебное пособие. Москва, "Высшая школа", 1989г. -384с.

5. , Баженов материалы Учеб. для вузов. - М.: Стройиздат, 19с.,

6. Домокеев материалы. Учебник для строительных вузов, 2-е изд. перераб. и доп. - М: Высшая школа, 1989 г. , 495 с.: ил.

7. Зайцев долговечность полимерных строительных материалов в сборном домостроении. Москва, издательство литературы по строительству, 19с.

8. , , Гончаров как основа оценки свойств твердотельных материалов. Санкт - Петербург 2006, 139 с.

9. ИНСТРУКЦИЯ ПО ИЗГОТОВЛЕНИЮ ИЗДЕЛИЙ ИЗ ЯЧЕИСТОГОБЕТОНА

СН 277-80 УтвержденапостановлениемГосударственного комитета СССР по делам строительства 7 февраля 1980 г. ¹ 9

10. , , Разговоров в строительстве. М.: Высш. шк. 20с.

11. Облицовочные материалы. Литрес, 20с.

12. и др. Строительные материалы (Материаловедение). Часть I

Учебное издание. - М.: Издательство Ассоциации строительных вузов, 2004 – 536 с.

13. ОТЧЕТ о проведенных исследованиях по теме: «ПРОВЕДЕНИЕ ИССЛЕДОВАНИЙ ПОТЕНЦИАЛА РАЗВИТИЯ ЭНЕРГОСБЕРЕГАЮЩИХ ЭКОЛОГИЧЕСКИ ЧИСТЫХ ТЕХНОЛОГИЙ ДЛЯ СТРОИТЕЛЬНОЙ ИНДУСТРИИ И ЖИЛИЩНО-КОММУНАЛЬНОГО ХОЗЯЙСТВА КАЗАХСТАНА». АО «Центр инжиниринга и трансферта технологий», 2009 г.

14. Құрылыс материалдарының негізгі қасиеттері және оларды анықтайтын тәсілдер. Алматы, 1994. – 191 б.

15. (ред.) Новые исследования в материаловедении и экологии (сборник научных статей). Санкт-Петербург, 2005

16. Семериков химия строительных материалов

Учебное пособие. Екатеринбург: ГОУ УГТУ-УПИ, 2002г. -245с.

17. Сканави . Строительные материалы. М.: МГСУ. 2010г, -85 с.

18. Солдатенко в математическое моделирование строительно-технологических задач. Учебное пособие. Оренбург, ГОУ ОГУ, 2009, 161 стр.

19. Техника и технология производства теплоизоляционных материалов из минерального сырья. Доклады X Всероссийской научно-практической конференции (26 – 28 мая 2010 г., г. Бийск). -- Бийск: БТИ АлтГТУ, 20с.

20. , , Чернышов методы определения теплофизических свойств строительных материалов и изделий. Научное издание. Москва. Издательский дом "Спектр", 20с.

21. Юдина и исследование строительных материалов

Учеб. пособие. – Ижевск: Изд-во ИжГТУ, 2005. – 236 с.:

Отчет о патентном поиске

КАЗАХСТАН РЕСПУБЛИКАСЫ

к. КОСТАНАЙ

ЖШС «KAZ Север»

РЕСПУБЛИКА КАЗАХСТАН

г. Костанай

ТОО «KAZ Север»

, телефон: (71

Дата составления: 23 мая 2012 г. Начало поиска 11 мая 2012 г., поиск окончен 23 мая 2012 г. Поиск произведен в соответствии с: договором, тех. заданием Заказчик: ТОО «Казахстанский научно-технический центр развития жилищно-коммунального хозяйства» Адрес заказчика: Метод проведения поиска: по ключевым словам;

5. Объект поиска: «Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня».

Область применения: Жилищно-коммунальное хозяйство Республики Казахстан;

7. Ключевые слова:

- теплоэффективные ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня;

- технология получения современных теплоизоляционных материалов;

ЗАДАНИЕ НА ПРОВЕДЕНИЕ ПАТЕНТНЫХ ИССЛЕДОВАНИЙ

УТВЕРЖДАЮ

Директор ТОО «KAZ Север»

_______________________

11мая 2012г.

ЗАДАНИЕ № 6

на проведение патентных исследований

Наименование работы (темы): «Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня»Этап работы, сроки его выполнения: патентный поиск - начало 11.05.2012. окончание 23.г.

Задачи патентных исследований: поиск технологий производства, транспортировки и потребления тепла и воды для жилищного фонда на базе применения котлов с высоким КПД и низким количеством вредных выбросов

Виды патентных исследований	Подразделения-исполнители (соисполнители)	Ответственные исполнители (Ф. И.О.)	Сроки выполнения патентных исследований. Начало. Окончание	Отчетные документы
Патентный поиск		А. Умурзаков	начало 11.05.2012. окончание 23.г.	Приложение В ГОСТ 15.

Исполнитель ______________________ АУмурзаков

РЕГЛАМЕТ ПОИСКА № 6

Наименование темы «Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня»

Дата и номер задания на проведение патентных исследований № 6 от 01.01.2001г.

Цель поиска информации: патентные исследования

Этап выполнения НИР – информационно-патентный поиск

Начало поиска 11.05.2012 года Окончание поиска 23.05.2012 года

Предмет поиска	Страна поиска	Источники информации, по которым проведен поиск	Ретро-спектив-ность	Наим. еинфор. базы
патентные	Научно-технические	конъюнктурные	другие
наименование	Класси- фикация МКИ	наименование	Рубри-ки УДК	Наи-менов.	Код то-вара ГС, СМТК,	Наи- мен.	Кл. инд.
Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня	Россия, Франция, США, Великоб-ритания, ФРГ, Япония, Корея, Казахстан	Роспатент United States Patent and Trademark Office http://www. uspto. gov/patft/ Esp@cenethttp://ep. ГПНТБ РФ	F16B13/14 F16B35/00 E02D35/00 E04D13/076 E04G23/08 E04H9/02 E04G23/02 E04D13/076 E04G23/02	РЖ ВИНИТИ БД «Рефераты российских патентных документов за		НТИ				С 2002- по 2012г.	РПФ РК РНТБ, РСХНБ

Исполнитель ______________________ АУмурзаков

Директор ТОО «KAZ Север» ____________________ А. Мальков

Вывод: результаты поиска (патентная документация):

В.1 Поиск проведен в соответствии с заданием Директора по теме «Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня»»

Дата и номер Задания и Регламента на проведение патентных исследований - № 6 от 01.01.2001 г.

В.2 Патентный поиск

В.3 Начало поиска 11.05.2012 г Окончание поиска 23.г.

В.4 Регламент поиска по патентной и научно-технической информации выполнен в полном объеме и в соответствии с рубриками МКИ и УДК

В.5.-

В.6 Материалы, отобранные для последующего анализа

Таблица 6.1 – Патентная документация

Предмет поиска	Страна выдачи, вид и номер охранного документа. Классификационный индекс	Заявитель (патентообладатель), страна. Номер заявки, дата приоритета	Название изобретения
Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня»	RU C1 C04B22/04 C04B38/02 C04B103/42	ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ГАЗОБЕТОН ДВ" (RU) /03 2010.02.02	ДОБАВКА ГАЗООБРАЗУЮЩАЯ ДЛЯ ПРОИЗВОДСТВА ЯЧЕИСТЫХ БЕТОНОВ "ВУЛКАН"
RU C1 C04B38/00 C04B28/26 C04B111/40	Государственное образовательное учреждение высшего профессионального образования "Саратовский государственный технический университет" (СГТУ) (RU) /03 2009.12.08	КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА
RU C1 C04B38/08 C04B38/10	институт "ВНИИжелезобетон" (RU) /03 2002.11.10	КОНСТРУКЦИОННО-ТЕПЛОИЗОЛЯЦИОННЫЙ ЭКОЛОГИЧЕСКИ ЧИСТЫЙ ПОЛИСТИРОЛБЕТОН, СПОСОБ ИЗГОТОВЛЕНИЯ ИЗ НЕГО ИЗДЕЛИЙ И СПОСОБ ВОЗВЕДЕНИЯ ИЗ НИХ ТЕПЛОЭФФЕКТИВНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЙ ПО СИСТЕМЕ "ЮНИКОН"
RU C1 E04B2/86	/03 2002.06.27	МНОГОСЛОЙНАЯ МОНОЛИТНАЯ СТЕНА
RU C1 E04C1/40	Общество с ограниченной ответственностью "ЭСМ-Холдинг" (RU) /03 2009.12.07	МНОГОСЛОЙНЫЙ СТРОИТЕЛЬНЫЙ БЛОК И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ
RU C2 E04B1/00	Закрытое акционерное общество "Специализированный научно-производственный центр "Пожоборонпром" (ЗАО "СНПЦ "Пожоборонпром") (RU) /03 2008.11.06	ОГНЕПРЕГРАДИТЕЛЬНЫЙ ПОЯС
RU C2 F01D5/28	СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE) .7 2006.03.22	СИСТЕМА ТЕПЛОИЗОЛЯЦИОННЫХ СЛОЕВ
RU C1 C04B38/08	Государственное образовательное учреждение высшего профессионального образования "Тульский государственный университет" (ТулГУ) (RU) /03 2009.11.02	СОСТАВ МАССЫ ДЛЯ СТЕНОВОЙ КЕРАМИКИ
RU C1 E04B2/26 E04B2/88	(RU) Смирнов Дионис Александрович (RU) /03 2010.10.01	СПОСОБ ВОЗВЕДЕНИЯ НАРУЖНОЙ СТЕНЫ ЗДАНИЯ И МНОГОСЛОЙНАЯ СТРОИТЕЛЬНАЯ ПАНЕЛЬ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
RU C1 C04B40/00 C04B38/10	Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная технологическая академия" (RU) /03 2009.08.25	СПОСОБ ИЗГОТОВЛЕНИЯ НЕАВТОКЛАВНОГО ПЕНОБЕТОНА
RU C1 C04B38/02	(RU) /03 2010.01.25	СПОСОБ ИЗГОТОВЛЕНИЯ ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА
RU C1 E04B2/90	(RU) (RU) /03 2005.03.28	СПОСОБ ИЗГОТОВЛЕНИЯ ТРЕХСЛОЙНОЙ НАВЕСНОЙ СТЕНЫ
RU C1 C04B40/00 C04B38/02 E04C1/00 E04C2/00	Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный технологический университет им. " (БГТУ им. ) (RU) /03 2009.08.03	СПОСОБ ПРИГОТОВЛЕНИЯ СМЕСИ ДЛЯ ЯЧЕИСТЫХ СИЛИКАТНЫХ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ И СТРОИТЕЛЬНОЕ ИЗДЕЛИЕ
RU C1 E04B1/80	(RU) /03 2009.07.16	СПОСОБ СОЗДАНИЯ ТЕПЛОИЗОЛЯЦИОННОЙ КОНСТРУКЦИИ
RU C1 E04B2/84	Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. " (АлтГТУ) (RU) /03 2008.08.06	СПОСОБ ТЕПЛОЗАЩИТЫ НАРУЖНОЙ МОНОЛИТНОЙ СТЕНЫ
RU C1 E04C2/02 E04C5/03	Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU) /03 2009.07.17	СТЕНОВОЕ ОГРАЖДЕНИЕ
RU C1 C04B28/26 C04B111/40	(RU) /03 2009.11.02	СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ
	RU C1 C08L75/04 C08K7/18 E04B1/76	Учреждение Российской академии наук Институт металлоорганической химии им. РАН (RU) /05 2009.07.01	ТЕПЛОИЗОЛЯЦИОННАЯ КОМПОЗИЦИЯ
	RU C1 C04B28/14 C04B18/24 C04B24/30	Государственное образовательное учреждение высшего профессионального образования "Томский государственный архитектурно-строительный университет" (ГОУВПО "ТГАСУ") (RU) /03 2009.06.10	ТЕПЛОИЗОЛЯЦИОННЫЙ КОМПОЗИЦИОННЫЙ МАТЕРИАЛ

Таблица 6.2 – Научно-техническая, конструкторская, нормативная документация и материалы государственной регистрации (отчеты о научно-исследовательских работах)

Предмет поиска	Наименование источника информации с указанием страницы источника	Автор, фирма (держатель) технической документации	Год, место и орган издания (утверждение депонирования источника)
1	2	3	4
Разработка теплоэффективных ограждающих конструкций на основе современных утеплителей, пористой керамики, изделий из гипса и ячеистых бетонов, а также облицовочных изделий на основе бетонов, керамики и природного камня	Техническая эксплуатация жилых зданий		М.:-Высшая школа,2000г.426с.
Теплоснабжение	Козин, В. Е.	М.: Высшая школа, 1980.– 408 с.
Организация управления и планирования жилищно-коммунального хозяйства.	,	К.: Вища школа, 1981. – 183с.
Экономика архитектурного проектирования и строительства. Учеб. для вузов	, и др.; Под ред.	М.: Стройиздат, 1990.
	Управление в строительстве. Учеб. для вузов.		М.: Изд – во АСВ, 1994.
	Гражданские здания		М., 1987
	Многоэтажные жилые дома		М., 1975
	Экономика строительства. Учебник.	Степанов И. С.	М.: Юрайт, 2стр.
	Технология возведения зданий и сооружений: Учебник для строительных ВУЗов.	Теличенко В. И	М, // 2004
	Общестроительные работы: Учебник для проф образования.	Чичерин И. И.	– М., 2002

Исполнитель ______________________ А. Умурзаков

Директор ТОО «KAZCевер» _______________________
