Скважинные штанговые насосы

АКЦИОНЕРНОЕ ОБЩЕСТВО «МУНАЙМАШ» СКВАЖИННЫЕ ШТАНГОВЫЕ НАСОСЫ КАТАЛОГ 2009 г.
АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	2
В настоящем каталоге приведены данные по изготавливаемым АО «Мунаймаш» штанговым насосам и дополнительным устройствам. Возможно изготовление различных деталей и устройств по чертежам заказчика. Каталог предназначен для специалистов, занимающихся выбором и заказом скважинных штанговых насосов.

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	3

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	4

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	5

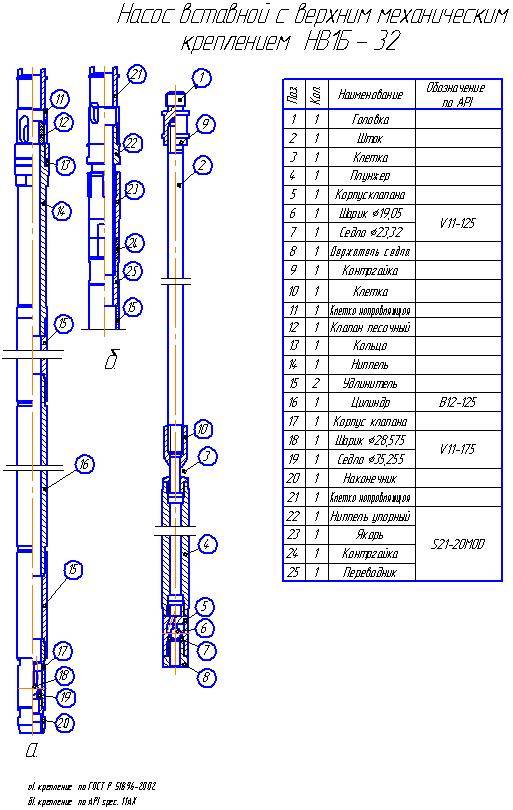

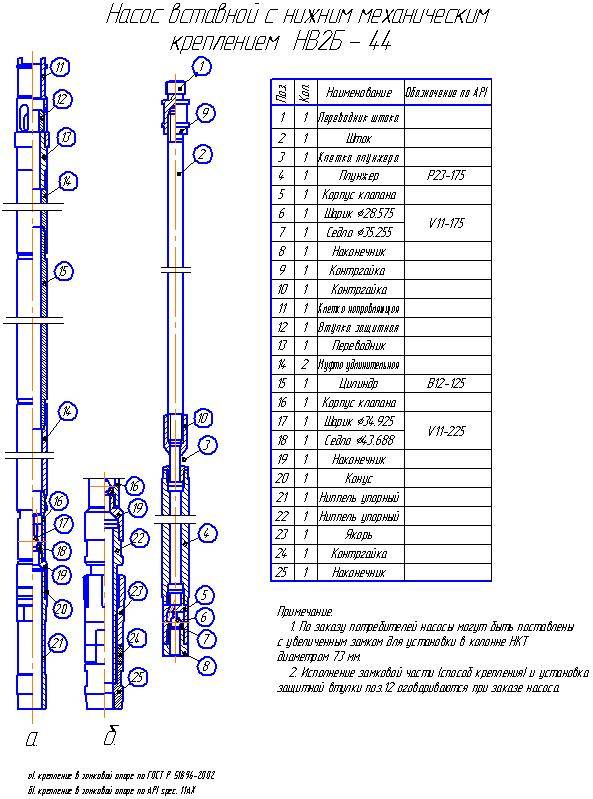

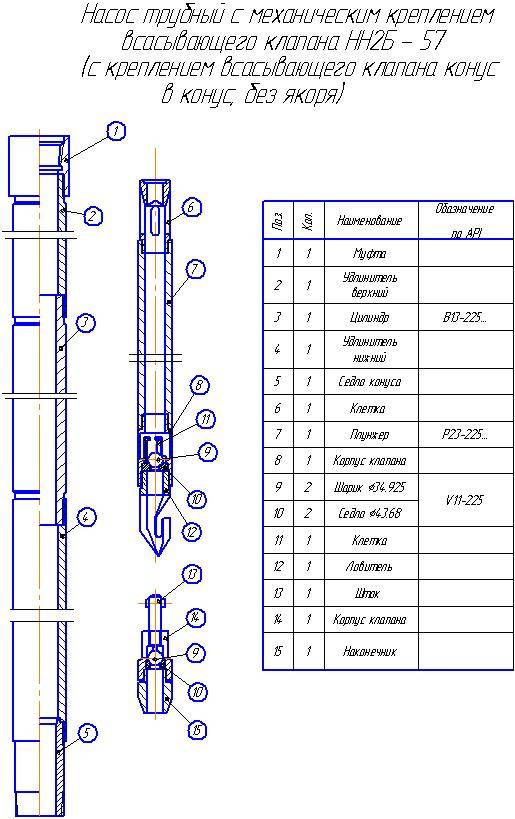

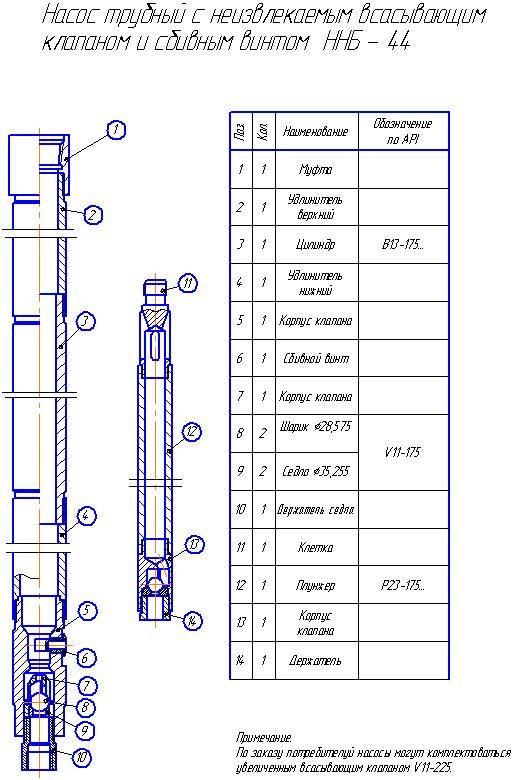

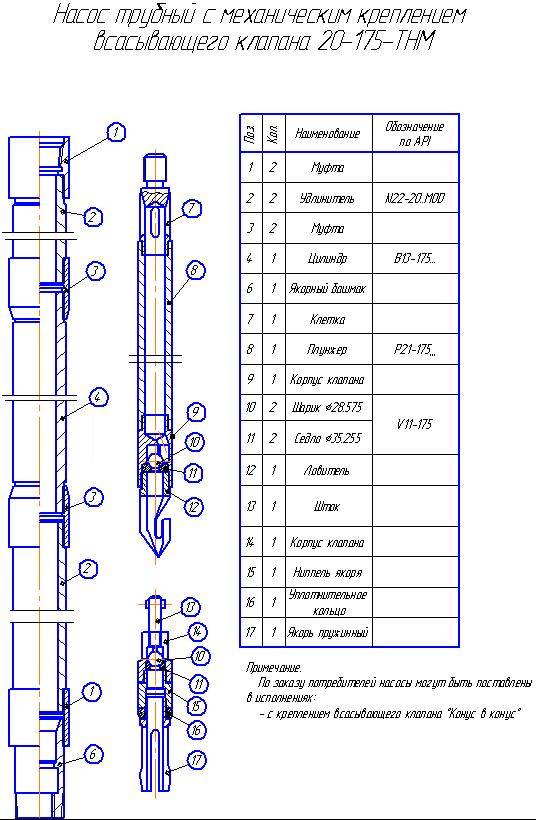

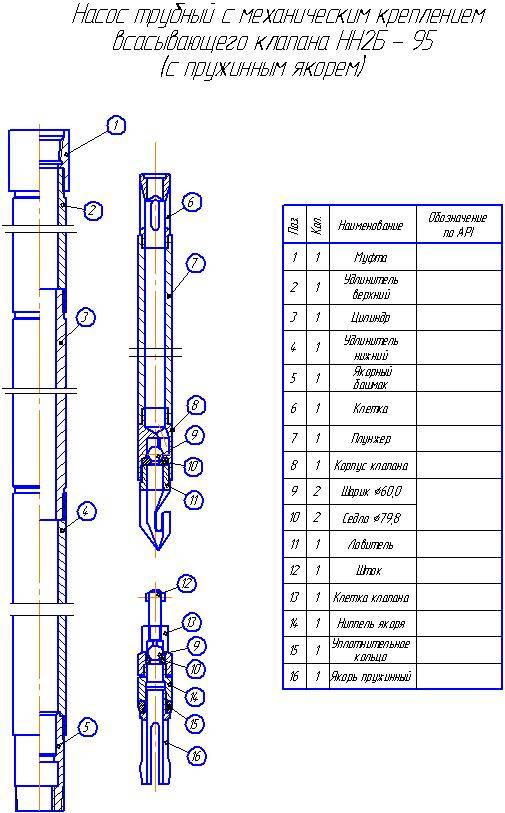

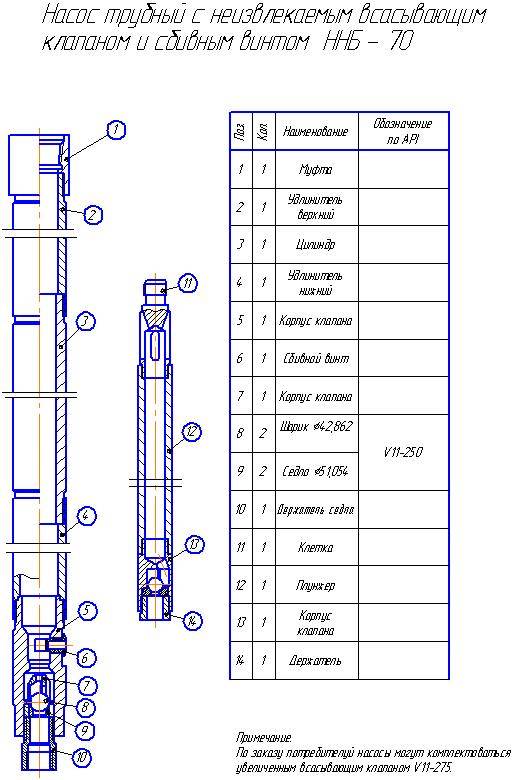

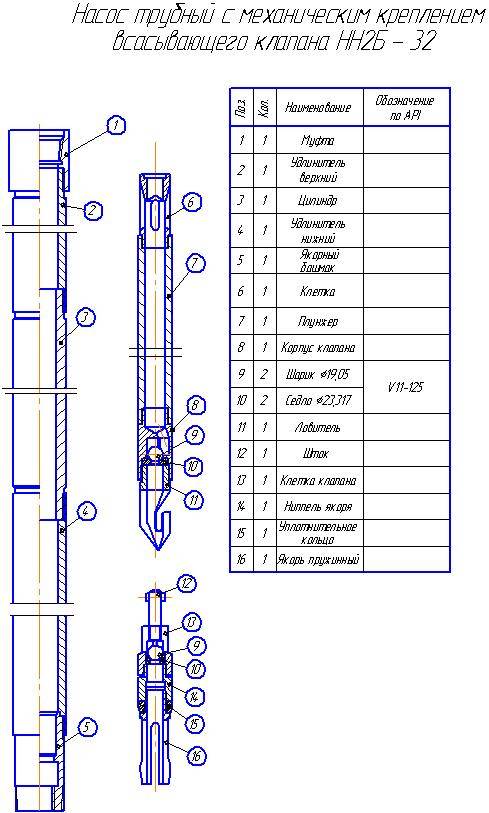

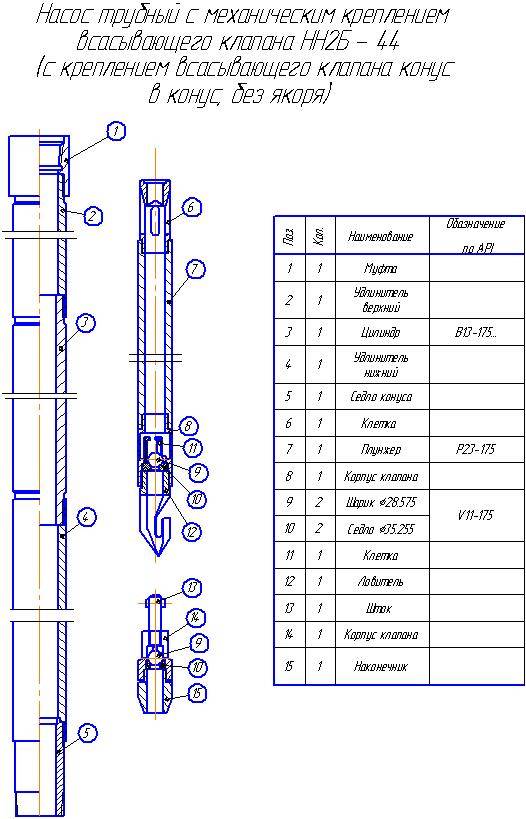

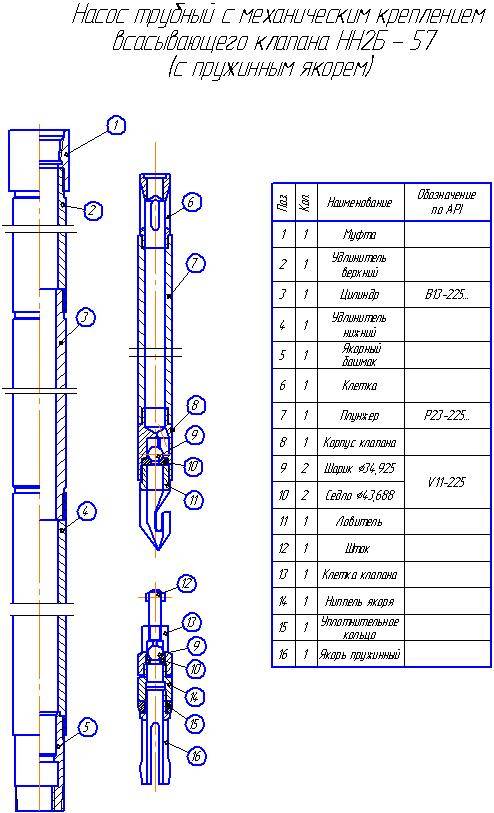

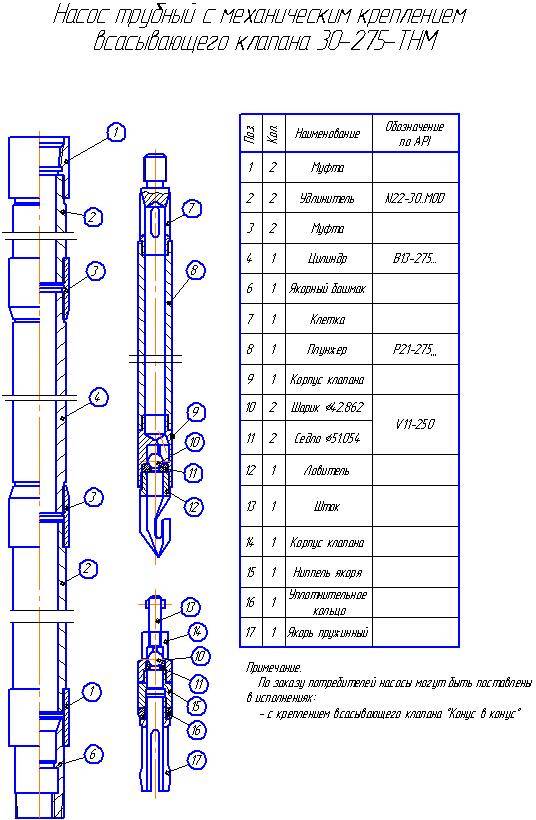

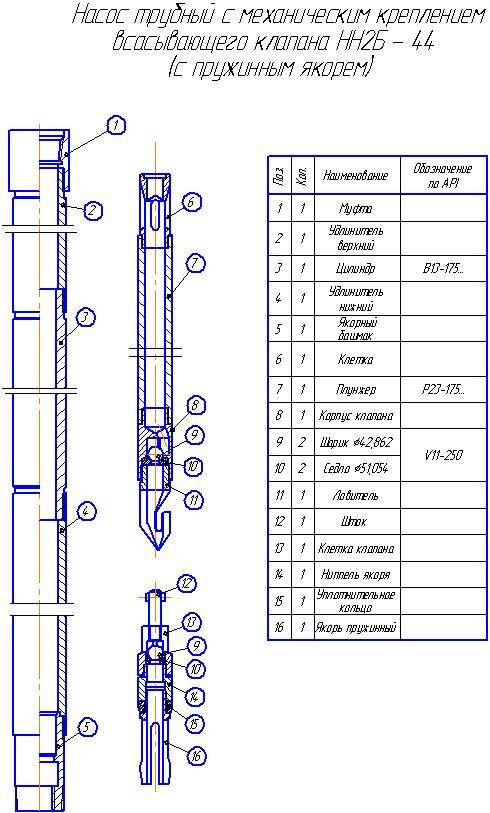

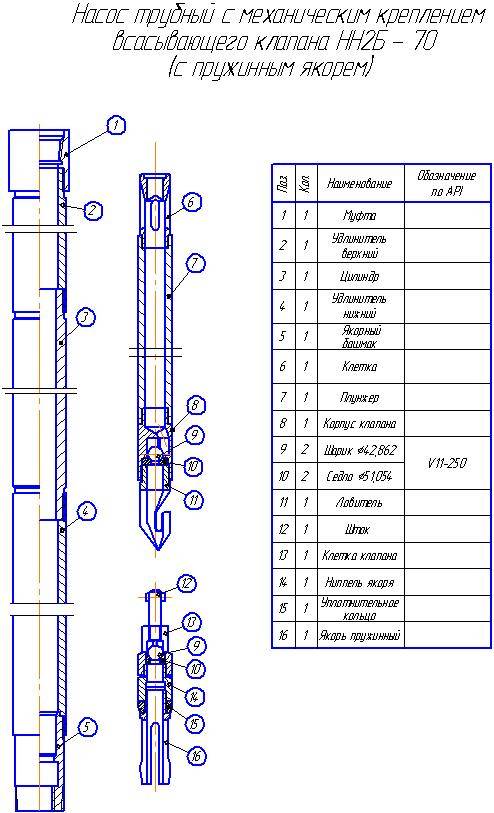

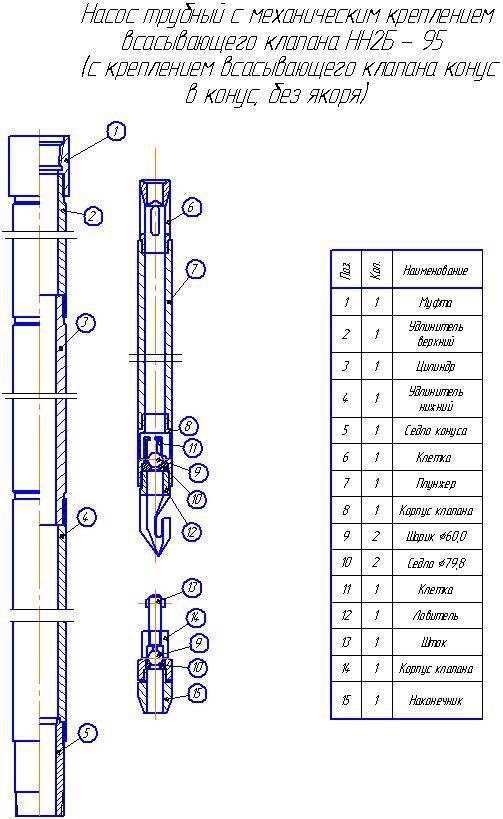

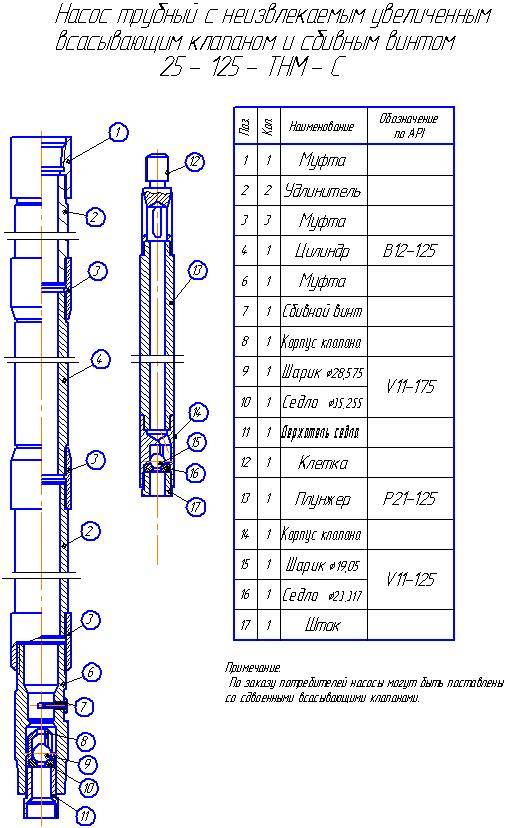

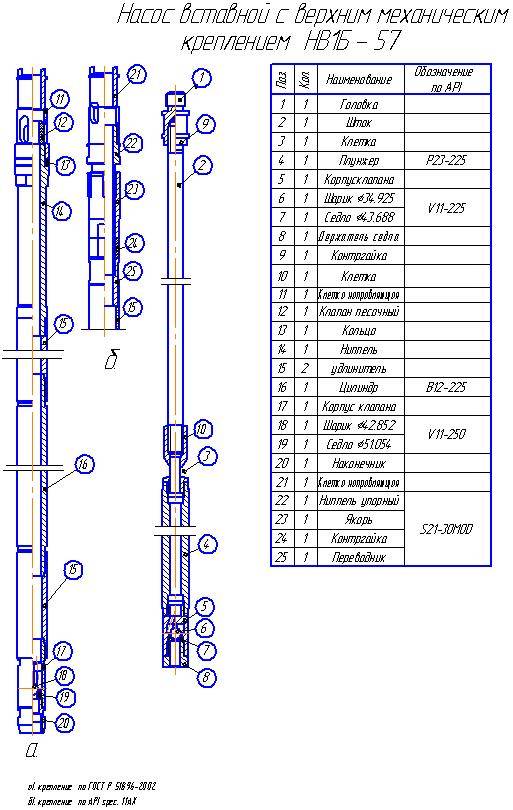

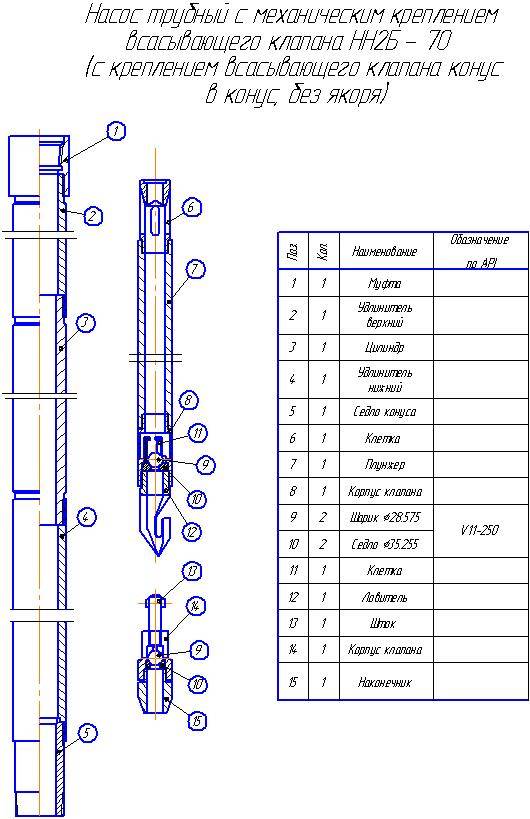

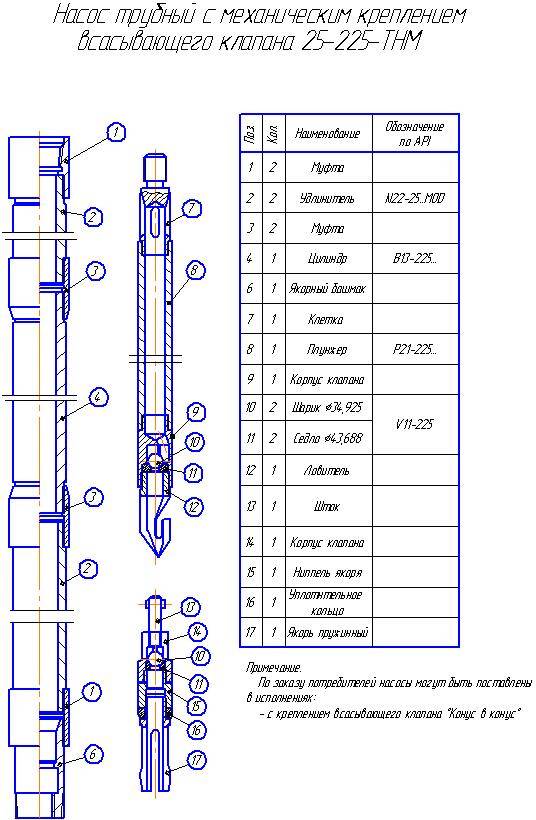

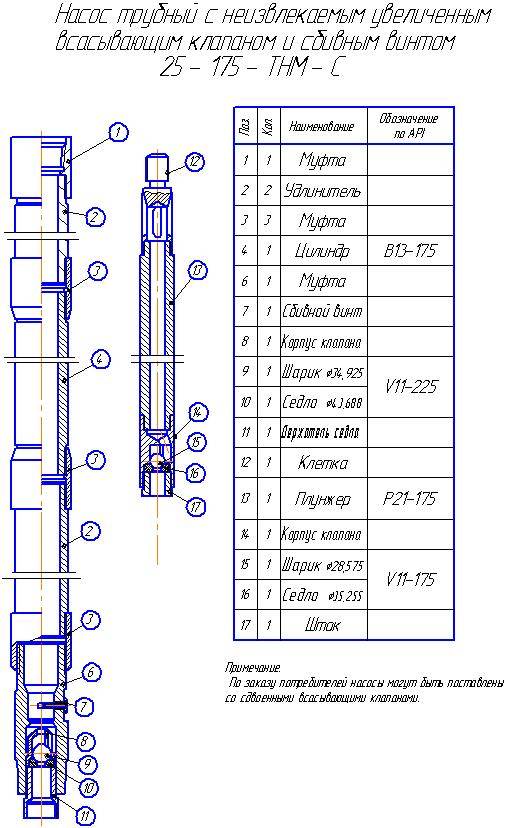

СОДЕРЖАНИЕ Насос вставной с верхним механическим креплением НВ1Б – 32………………………………………7 НВ1Б – 44………………………………………8 НВ1Б – 57………………………………………9 Насос вставной с нижним механическим креплением НВ2Б – 32………………………………………10 НВ2Б – 38………………………………………11 НВ2Б – 44………………………………………12 НВ2Б – 57………………………………………13 Насос трубный (не вставной) с механическим креплением всасывающего клапана 20 – 175ТНМ …………………………………..14 25 – 225ТНМ …………………………………..15 30 – 275ТНМ …………………………………..16 НН2Б – 32 ……………………………………...17 НН2Б – 44………………………………………18 НН2Б – 44к……………………………………..19 НН2Б – 57………………………………………20 НН2Б – 57 к……..……………………………...21 НН2Б – 70……………………………………….22 НН2Б – 70 к……………………………………..23 НН2Б – 95……………………………………….24 НН2Б – 95 к……………………………………..25 Насос трубный с неизвлекаемым всасывающим клапаном и сбивным штифтом ННБ – 44………………………………………..26 ННБ – 57………………………………………..27 ННБ – 70………………………………………..28 Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным штифтом 25 – 125ТНМ-С.………………………………..29 25 – 175ТНМ-С.………………………………..30 25 – 225ТНМ-С….……………………………..31

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	6

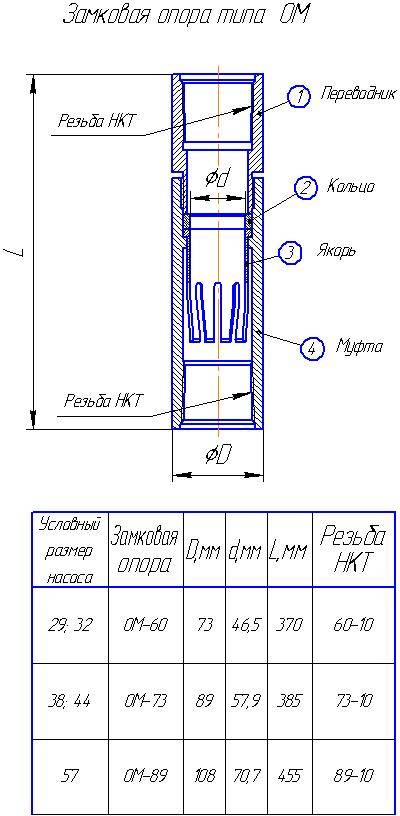

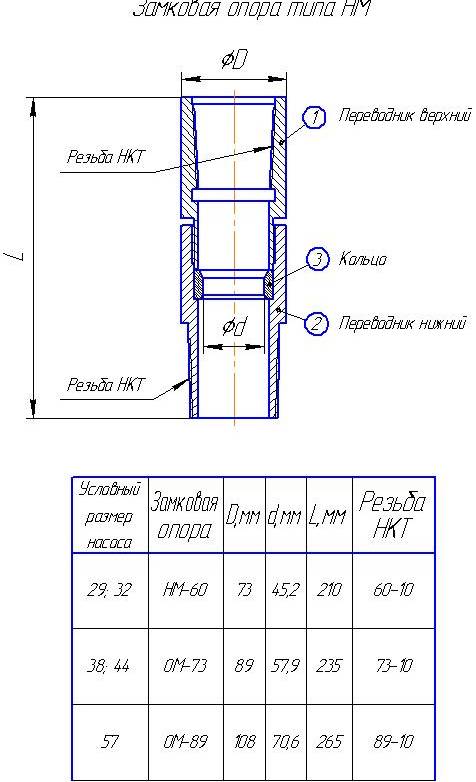

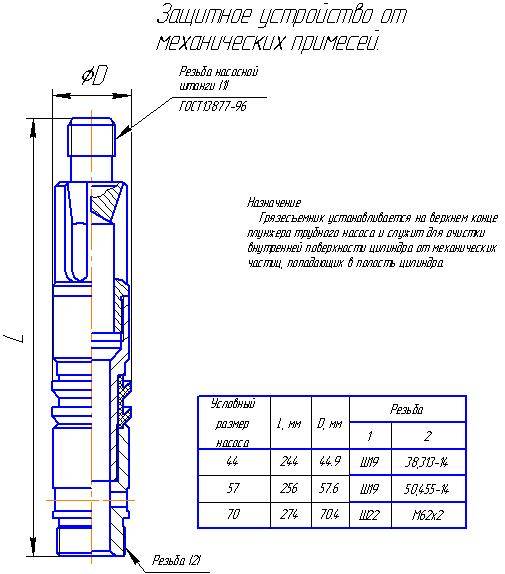

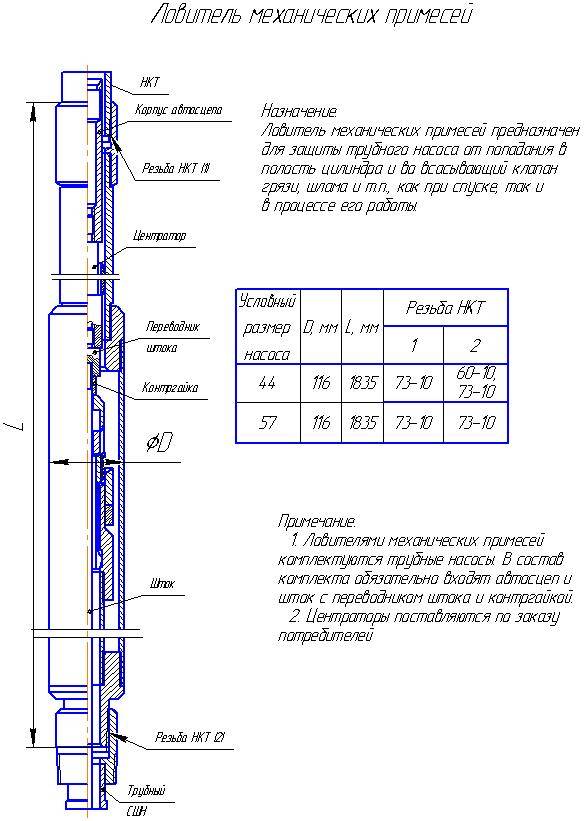

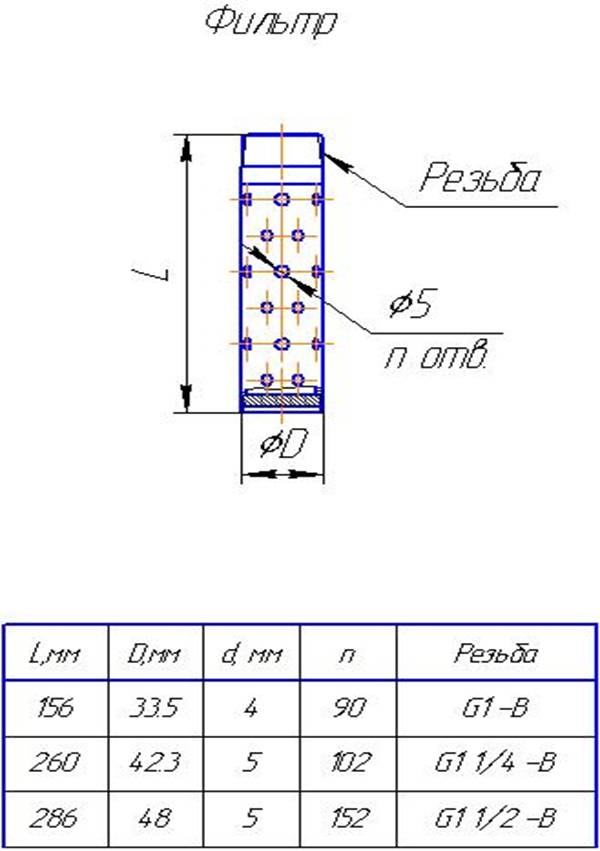

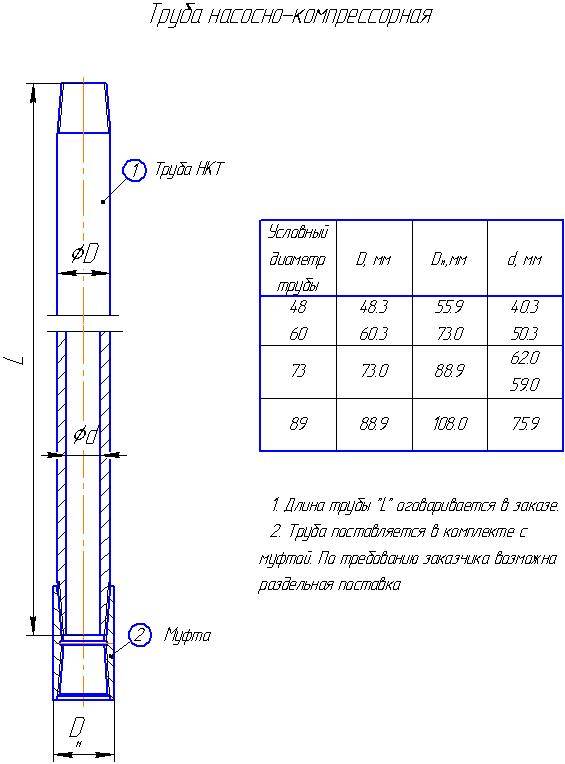

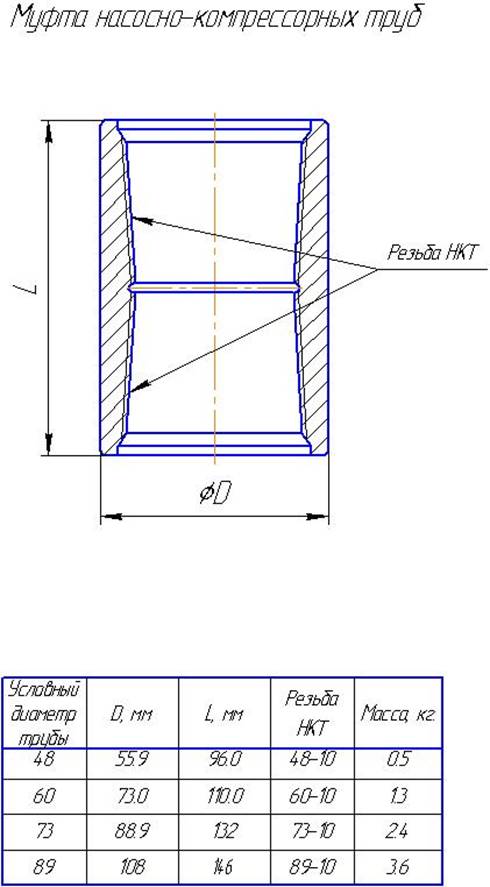

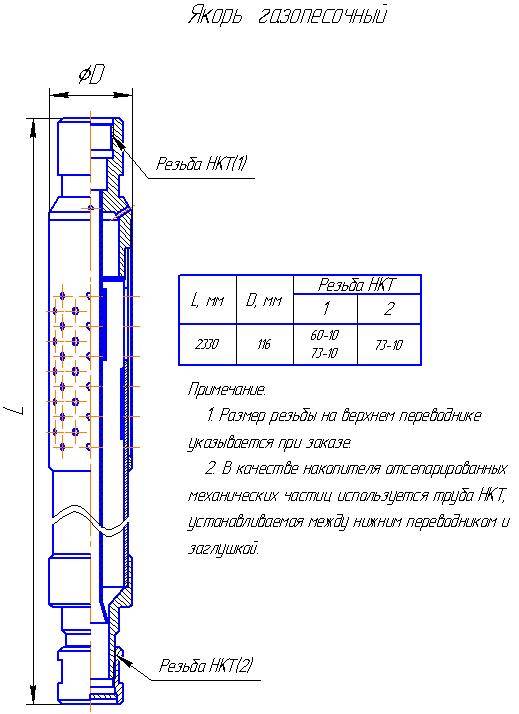

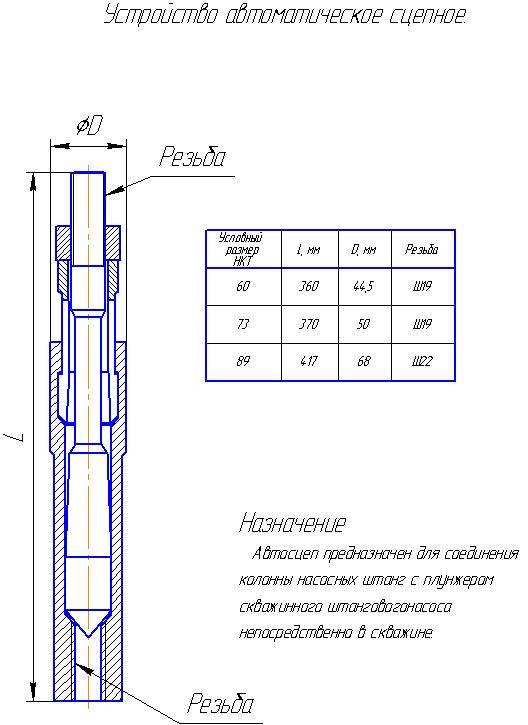

Дополнительные устройства Защитное устройство от механических примесей…………………….32 Замковая опора типа НМ………………………………………………..33 Замковая опора типа ОМ………………………………………………..34 Ловитель механических примесей…………………………………… 35 Муфта насосно-компрессорных труб…………………………………..36 Устройство автоматическое сцепное…………………………………..37 Труба насосно-компрессорная………………………………………….38 Фильтр защитный………………………………………………………..39 Якорь газопесочный……………………………………………………..40 Шток полированный…………………………………………………….41 Соответствие обозначения типоразмеров насосов …………………...42
АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	7

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	8

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	9

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	10

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	11

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	12

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	13

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	14

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	15

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	16

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	17

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	18

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	19

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	20

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	21

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	22

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	23

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	24

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	25

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	26

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	27

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	28

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	29

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	30

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	31

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	32

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	33

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	34

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	35

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	36

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	37

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	38

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	39

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	40

АО «МУНАЙМАШ»	Скважинные штанговые насосы КАТАЛОГ	41
Шток полированный ШСУ Назначение: Предназначен для соединения колонны насосных штанг и передачи возвратно-поступательного движения от наземного привода штанговой насосной установки к плунжеру скважинного насоса или вращательного движения винтовых насосов при добыче нефти.
АО «МУНАЙМАШ» Скважинные штанговые насосы КАТАЛОГ 42 Соответствие обозначения типоразмеров насосов по ТУ 5910 РК АО и стандарту API spec. 11AX. Обозначение ТУ API НВ1Б-32 НВ1Б-44 НВ1Б-57 20-125-RHAM 25-175-RHAM 30-225-RHAM НВ2Б-29 НВ2Б-32 НВ2Б-44 НВ2Б-57 20-106-RHВM 20-125-RHВM 25-175-RHВM 30-106-RHВM НН2Б32 НН2Б44 НН2Б57 НН2Б70 НН2Б95 20-125-ТHM 20-175-ТHM 25-225-ТHM 30-275-ТHM 40-375-ТHM ННБ32 ННБ44 ННБ57 ННБ70 25-125-ТHM-С 25-175-ТHM-С 25-225-ТHM-С ТHM-С
