АНТЕННА
ПРИЁМОПЕРЕДАЮЩАЯ
«Д 4 – 165»
Четырёхэтажная синфазная решётка
бокового крепления
- антенна вертикальной поляризации
- волновое сопротивление 50 Ом
- рабочая частота 160-170 МГц
- коэффициент усиления 10,8 dBi
- максимально подводимая мощность 50ВТ
www. *****
Синфазная антенная решётка представляет собой сложную
антенную систему, состоящую из отдельных антенн, согласо-
ванных на общую нагрузку и разнесённых в пространстве.

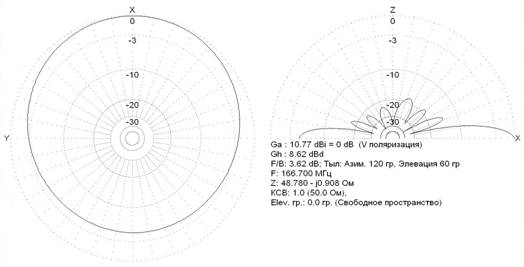

Размещение антенн по вертикали,
значительно сужает диаграмму
направленности решётки в вер-
тикальной плоскости и позво-
ляет прижать к земле основной
лепесток диаграммы направлен-
ности антенны. Только в такой
конструкции достигаются самые
высокие параметры – наибольшее
усиление, равномерно, не зависи-
мо от частоты, прижатый к земле
лепесток ДН и высокая механи-
ческая прочность конструкции.
Максимальное усиление этой
антенны достигает 10,8 dBi
что соответствует увеличению
мощности сигнала в 11,5 раз,
т. е. увеличению мощности
передатчика и чувствительности
приёмника в 11,5 раз! Это соот-
ветствует увеличению дальности
связи более, чем в 3,5 раза.
Помните:
Антенна – лучший уси-
литель, не создающий
дополнительных помех
в эфире с незначитель-
ной вероятностью вы-
хода из строя! (К. Ротхаммель)
Основные правила установки и
монтажа антенны:
Четырёхэлементная синфазная антенная решётка относится к сложным антенным системам и при настройке, монтаже и установке, требует определён-ного опыта, навыков и соблюдения ряда правил:
1. Общая высота мачты должна быть не менее 8 м. Диаметр
мачты 30 – 50 мм.(рекомендуется 40 мм.). Чем выше установ-
лена антенна, тем лучше качество связи и больше радиус действия системы.
2. Размещение отдельных элементов на мачте должно быть абсолютно идентичное и соответствовать номерам,
сверху №1 и т. д. В противном случае, антенна работать не будет!
3. Минимальное расстояние до ближайших металлических
предметов должно быть 3 – 5 м.
4. Определённое влияние на качество связи может оказывать
установка антенны и прокладка кабеля вблизи источников высокого напряжения.
5. Во избежание попадания влаги в кабель, надо смазать резьбу
разъёма влагоотталкивающей смазкой типа «авто литол»,
или аналогичной, но не герметиком! (в комплекте)
6. Оттяжки мачты не должны проходить рядом с диполями.
7. Кабели отдельных диполей надо уложить равномерно вдоль
мачты и закрепить к ней капроновыми стяжками.
8. Мачта должна стоять строго вертикально!
9. Диполи должны располагаться с той стороны мачты, в которую нужна максимальная дальность, т. к. диаграмма
направленности антенны считается «условно круговой» и
имеет слабо выраженный минимум со стороны затенения мачты.
МАЧТА В КОМПЛЕКТ НЕ ВХОДИТ!
