Громкоговоритель рупорный

СЕРИЯ PА100

Модель P100R, P100C, P100L, P100S

Производитель: Premier Hazard, Ltd., Великобритания

Bessingby Industrial Estate, Bridlington,

East Yorkshire YO16 4SJ, United Kingdom

Паспорт

Поставщик: официальный эксклюзивный дистрибьютор

в России ЗАО "ДАР"

Москва, ул. Фридриха Энгельса, д. 75, стр. 5

Тел. (4, (4,

(4

Факс (4

Рис. 2

з) Установите громкоговоритель на автомобиль.

5. Гарантийные обязательства

гарантирует соответствие громкоговорителя заявленным техническим характеристикам в течение 2 лет, со дня реализации товара потребителю.

Гарантийному обслуживанию подлежат громкоговорители в полной комплектации, доставленные в сервисный центр ЗАО "ДАР", только при наличии гарантийного талона или гарантийного стикера.

Гарантийное обслуживание не распространяется на оборудование, поврежденное вследствие:

-  неправильного подключения, эксплуатацией оборудования в нештатном режиме либо в условиях, не предусмотренных производителем;

-  подключения к оборудованию неисправных или несовместимых изделий;

-  действий сторонних обстоятельств (аварий и стихийных бедствий, скачков напряжения электропитания, попаданий внутрь посторонних веществ, предметов, жидкостей, и т. д.);

-  механических дефектов и тепловых повреждений.

Гарантия не распространяется на громкоговорители, которые имеют следы постороннего вмешательства или попытки несанкционированного ремонта. Причину возникновения дефектов оборудования определяют специалисты сервисного центра ЗАО "ДАР".

ДАТА ИЗГОТОВЛЕНИЯ

ДАТА ПРОДАЖИ

1. Назначение

Громкоговоритель рупорный серии РА100 (громкоговоритель) предназначен для воспроизведения специальных звуковых сигналов, подаваемых с блока СГУ. Громкоговоритель может устанавливаться в подкапотном пространстве транспортного средства или в центральной секции светосигнальной балки.

2. Технические характеристики

N п/п

Параметр

Значение параметра

1

Мощность, Вт

100

2

Звуковое давление*, дБ

123

3

Масса, кг

2,5

4

Габариты громкоговорителя РА100R, мм

- ширина

- высота

- длина

152

152

145

5

Габариты громкоговорителя РА100C, мм

- ширина

- высота

- длина

157

173

225

6

Габариты громкоговорителя РА100L, мм

- ширина

- высота

- длина

145

152

145

7

Габариты громкоговорителя РА100S, мм

- ширина

- высота

- длина

210

135

145

Примечание: параметры звукового давления приведены для совместной работы с усилителем громкоговорящей связи PREMIER HAZARD серии 7000 для 400 Гц тона, при напряжении питания 13,8/27,6 В.

1


4


3. Комплектность

В комплект поставки громкоговорителя входит:

Звуковая головка рупора - 1 шт

Носик рупора - 1 шт

Резонатор* - 1 шт

Кронштейн с крепежными винтами - 1 комплект

Установочные кольца - 1 комплект

Паспорт - 1 шт

Потребительская тара (упаковка) - 1 комплект

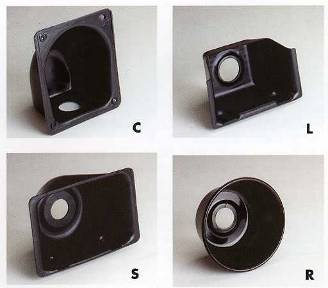

Примечание - модели громкоговорителей P100R, P100C, P100L, P100S отличаются только типом устанавливаемых на них резонаторов. Внешний вид резонаторов представлен на рисунке 1.

Рис.1.

3


2


4. Инструкции и рекомендации по установке

Установка громкоговорителя на автотранспортные средства должна производиться персоналом, имеющим соответствующую квалификацию и изучившим эксплуатационные документы.

ВНИМАНИЕ! Громкоговоритель совместно с усилителем громкоговорящей связи производит громкий звук, который может стать источником опасности для слуха. Необходимо соблюдать осторожность при установке и тестировании, чтобы оградить себя и окружающих от опасности.

ВНИМАНИЕ! Громкоговоритель необходимо устанавливать так, чтобы исключить любые риски повреждения другого оборудования автомобиля или его ненадлежащую работу.

ВНИМАНИЕ! При использовании моек высокого давления категорически запрещается направлять струю воды непосредственно в раскрыв резонатора громкоговорителя.

Для установки громкоговорителя выберите место для его размещения избегая установки вплотную к нагревающимся элементам и агрегатам автомобиля. Во избежание перегрева громкоговорителя необходимо обеспечить вентиляционный зазор не менее 250 мм. Громкоговоритель должен быть защищен от прямого попадания воды и грязи.

Соберите громкоговоритель соблюдая следующую очередность:

а) Снимите носик рупора со звуковой головки, отвинчивая его рукой против часовой стрелки.

б) Отвинтив крепежные винты кронштейна снимите кронштейн с громкоговорителя.

в) Сориентируйте дренажное отверстие в звуковой головке таким образом, чтобы при установке громкоговорителя на автомобиль, оно находилось в нижней точке для беспрепятственного слива конденсата (в соответствии с рисунком 2) и установите кронштейн на звуковую головку.

г) Наденьте на резьбовую часть звуковой головки установочное кольцо.

д) Установите сверху кольца резонатор.

е) Наденьте на резьбовую часть звуковой головки второе установочное кольцо и установите носик рупора на громкоговоритель, завинчивая его по часовой стрелке до упора.

ж) Подключите громкоговоритель к блоку СГУ с помощью 6,3 мм клемм. Использование пайки не допускается.
