Модульные установки
приготовления суспензионного топлива
на основе угля или угольных шламов.
Модульные установки предназначены для снабжения экологически чистым суспензионным топливом котельных и других теплогенерирующих установок.
Установка включает в себя основное технологическое оборудование и тракт подачи исходного материала, в качестве которого используется рядовой уголь крупностью до 100 мм или угольный шлам.
Технологический процесс получения суспензионного топлива (патент на полезную модель № 000 «Технологический комплекс для получения композиционного водоугольного топлива от 01.01.2001г.) осуществляется по схеме. Исходные материалы из приемного бункера скребковым конвейером направляются в молотковую дробилку. Полученный дробленый продукт элеватором перегружается в расходный бункер, откуда ленточным дозатором направляется в вибрационную барабанную горизонтальную мельницу. Одновременно с углем (шламом) в приемную воронку дозировано подается водный раствор комплексной добавки (НОУ-ХАУ), который готовится в установке приготовления, состоящей из емкости с мешалкой и насосного агрегата, смонтированных на общей раме. Измельченный продукт из мельницы самотеком поступает в приемный зумпф. После прохождения через насос-кавитатор и фильтр грубой очистки суспензия насосом подается в контрольную емкость.
При соответствии технологической характеристики заданным параметрам суспензионное топливо насосом направляется в аккумулирующую емкость, откуда отгружается потребителю.
Характеристика суспензионного топлива
Наименование | Исходный материал | |
рядовой уголь | угольный шлам | |
Содержание твердой фазы, % | 62,0 | 65,0 (до 70,0) |
Крупность, мм | 0¸0,350 | |
Вязкость при скорости сдвига 81с-1, мПа | 800 | |
Стабильность, сут. | Не менее 30 | |
Низшая теплота сгорания, Ккал/кг | Не менее 3500 | Не менее 3000 |
сКонструкция модульной установки позволяет до минимума свести объем строительно-монтажных работ на месте строительства, т. к. поставляется транспортабельными элементами максимальной заводской готовности в пределах каждого элемента. Оборудование модуля приготовления суспензионного топлива смонтировано и обвязано на заводе-изготовителе, в пределах каждого элемента.
Комплект основного оборудования.
№ поз. | Наименование | Кол-во, шт | Примечание |
1 | 2 | 3 | 4 |
1. | Конвейер скребковый с приемными бункерами | 1 | |
2. | Дробилка молотковая | 1 | |
3. | Элеватор ковшовый | 1 | |
4. | Питатель-дозатор | 2 | |
5. | Мельница вибрационная 2-х камерная | 2 | |
6. | Фильтр грубой очистки | 2* | |
7. | Насос вертикальный гомогенизатор-деспиргатор | 2* | |
8. | Насос винтовой | 3 | |
9. | Насос винтовой-дозатор | 3 | |
10. | Установка приготовления комплексной добавки | 1* | |
11. | Расходный бункер угля | 2 | |
12 | Расходная емкость реагента | 2 | |
13. | Приемный зумпф | 1 | |
14. | Контрольная емкость | 2 | |
15. | Аккумулирующая емкость | 1 | Вне здания модульного блока |
16. | Электрооборудование | - | |
17. | Трубопроводы и арматура | - | |
18. | Приборы КИП | - |
* - оборудование индивидуального изготовления, разработанное «Сибэкотехника».
Характеристика модульной установки
Наименование | Производительность, т/ч |
2,0 | |
Габаритные размеры L х B х H, м | 12.0х7,0х7,5 |
Установленная мощность, кВт | 200,0 |
Запас топлива, ч | 8,0 |
Численность обслуживающего персонала, чел./смену | 2,0 |
Тепловая мощность комплекса по использованию ВУТ на основе угля/угольного шлама, Гкал | 14,8/12,6 |
Сметная стоимость, млн. руб. | 27,3 |
Себестоимость приготовления 1 т ВУТ на основе угля/угольного шлама, руб. | 400,0/300,0 |
Капитальные затраты, тыс. руб. | 40 000,0 |
Ориентировочный перечень работ, необходимых для монтажа модульной установки на месте:
- монтаж элементов модульной установки и их создание;
- устройство подъездной эстакады, со складом исходного сырья;
- монтаж элементов трубопроводов, соединяющих элементы установки;
подключение тепло-, водо - и электроснабжения.

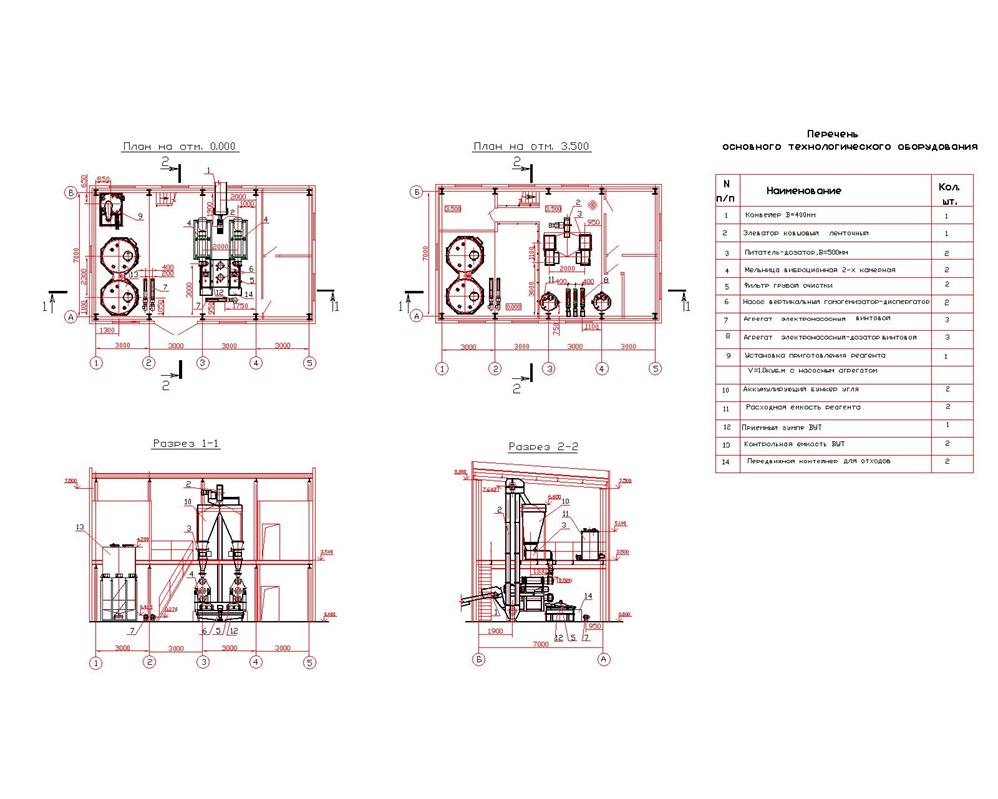

Компоновочные решения размещения оборудования в модульной установке проведены на рис. 1.
Рис. 1 – Компоновка модульной установки приготовления ВУТ
