Демонтаж подшипников

Демонтаж подшипников

Добейтесь снижения риска повреждения деталей и травматизма персонала.

При демонтаже подшипников необходимо избежать повреждения других деталей механизма, таких как вал или корпус, поскольку это может привести к снижению эффективности работы механизма и сокращению срока его службы. Иногда подшипники демонтируют для осуществления технического обслуживания или ремонта других узлов механизма – в этом случае подшипники обычно используются повторно. Правильный выбор метода и соответствующего оборудования для демонтажа существенно снижает риск повреждения подшипника и обеспечивает возможность его повторного использования. Демонтаж подшипников может быть очень серьезной и даже опасной задачей. Поэтому выбор метода демонтажа является крайне важным обстоятельством при обеспечении безопасности работ. Для осуществления безопасного, точного и эффективного демонтажа каждого подшипникового узла могут применяться как механический или гидравлический методы, так и метод демонтажа с помощью нагрева.

Механический демонтаж

Правильный выбор съемника для демонтажа является особенно важным моментом при подготовке к проведению данного вида работ. Причем для легкого и эффективного демонтажа подшипника важен не только тип съемника, но и максимальное усилие, которое он обеспечивает. При перегрузке съемника возможна поломка его захватов, что может привести к повреждению подшипника или вала, а также к травмированию персонала. Обычно рекомендуется применять трехзахватный съемник, так как съемники этого типа более устойчивы, чем двухзахватные. При демонтаже подшипника необходимо, по возможности, прикладывать стягивающее усилие к кольцу, установленному с натягом. Для осуществления демонтажа подшипников SKF предлагает целый ряд удобных в работе механических и гидравлических съемников, а также съемников, оснащенных гидроусилителем.

Карта выбора съемников SKF

Тип съемника	Обозначения	Кол-во захватов	Ширина захвата	Эффективная ширена захвата	Максимальное усилие
Внешний захват A		D - mm	L - mm	F max - kH
TMMP 2x65	2	15-65	60	6
TMMP 2x170	2	25-170	135	18
TMMP 3x185	3	40-185	135	24
TMMP 3x230	3	40-230	210	34
TMMP 3x300	3	45-300	240	50
TMMP 6	3	50-127	120	60
TMMP 10	3	100-223	207	100
TMMP 15	3	140-326	340	150
TMMA 60	3	36-250	150	60
TMMA 75H	3	52-200	200	75
TMMA 80	3	52-200	200	80
TMMA 100H TMMA 100H /SET	3	75-250	250	100
TMMA 120	3	75-250	250	120
TMHP 10E	3x3	75-280	120-200	100
TMHC 110E	2x3	50-170	70-120	100
TMHP 15/260	3	195-386	264	150
TMHP 30/170	3	290-500	170	300
TMHP 30/350	3	290-500	350	300
TMHP 30/600	3	290-500	600	300
TMHP 50/140	3	310-506	140	500
TMHP 50/320	3	310-506	320	500
TMHP 50/570	3	310-506	570	500
Кол-во удлиняющих стоек	Диаметр вала   - d	Макс. Внешний диаметр подшипника

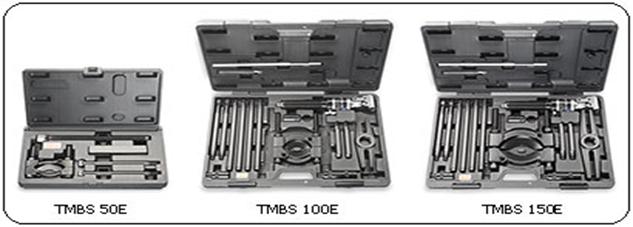

TMBS 50E	1	7-50	85	110	30
TMBS 100E	4	20-100	160	825(max)	100
TMBS 150E	4	35-150	215	825(max)	100
TMHC 110E	2	20-100	160	255	100

Комбини-рованный внутренний Или внешний захват A+B	Обозначения	Кол-во удлиняющих стоек	Ширина захвата - D	Ширина захвата - d	Эффективная ширена захвата	Макси-мальное усилие
	D - mm	d - mm	L - mm	F max - kH
TMMR 40F	2	23-48	59-67	65	15
TMMR 60F	2	23-68	62-87	80	15
TMMR 80F	2	41-83	93-97	94	30
TMMR 120F	2	41-124	93-138	120	30
TMMR 160F	2	67-164	114-162	130	40
TMMR 200F	2	66-204	114-204	155	40
TMMR 250F	2	74-254	132-252	178	50
TMMR 350F	2	74-354	135-352	233	50

Внутренний захват В	Обозначения	Кол-во цанг	Диаметр Вала - d	Размер Молотка mm	Масса Молотка Kg
TMSC 6	6	8-36	220	1.0
TMSC 30-60	3	30-60	300	1.6

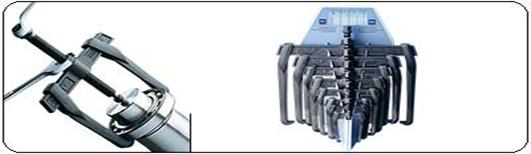

Глухой Захват С	Обозначения	Кол-во захватов	Диаметр отверстия подшипника -d	Серия Подшипника SKF	Эффективная Длина Захвата L
TMMD 100	6x3	10-100	60.., 62..  63.., 62/..  63/.., 64.. 160.., 161..	135(min)
TMBP 20E	6x2	30-160	60.., 62..  63.., 64..	600(max)

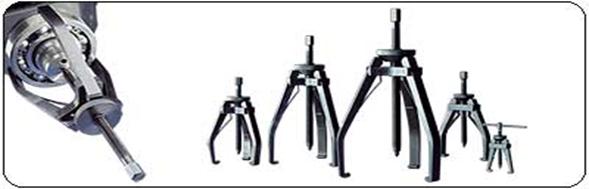

Стандартные съемники серии ТММР

Удобные съемники с двумя и тремя тягами

Наиболее эффективным способом демонтажа подшипников качения малых и средних размеров является использование механических съемников. Съемники SKF обеспечивают отсутствие повреждений, как подшипников, так и сопряженных с ними поверхностей при демонтаже.

В ассортименте 5 механических съемников с 2-мя или 3-мя тягами Максимальный размер охватываемой детали - от 65 до 300 мм Конус для автоматического центрирования и самоустановки Тяги подпружинены для удобства использования Закаленная, высококачественная углеродистая сталь

Технические характеристики

Обозначения	Кол-во Тяг шт.	Ширина Захвата mm	Длина Захвата mm	Максимальное Усилие Съёма kH	Вес kg
TMMP 2x65	2	65	60	6,00	0,4
TMMP 2x170	2	170	135	18,00	1,9
TMMP 3x185	3	185	135	24,00	2,5
TMMP 3x230	3	230	210	34,00	5,5
TMMP 3x300	3	300	240	50,00	9,0

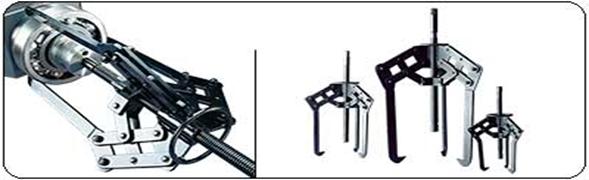

Тяжелые механические съемники серии ТММР

Мощные самоцентрирующиеся механические съемники

Тяжелые съемники SKF серии ТММР обеспечивают превосходную самоустановку и отсутствие повреждений валов при демонтаже средних и больших подшипников.

Съемники с тремя тягами с усилием от 6 до 15 тонн Уникальная рычажная система позволяет исключить перекосы при демонтаже Быстрая и эффективная работа Оксидированная высококачественная сталь с хорошей коррозионной стойкостью

Технические характеристики

Обозначения	Кол-во Тяг шт.	Ширина Захвата mm	Длина Захвата* mm	Максимальное Усилие Съёма kH	Вес kg
TMMP 6	3	127	120	60	4,0
TMMP 10	3	223	207	100	8,5
TMMP 15	3	326	340	150	21,5

* тяги другой длины доступны из таблицы заказа

Для заказа

№	Обозначения	Описание	TMMP 6	TMMP 10	TMMP 15
1	TMMP...-1	Длина тяг	120мм	207мм	260мм
2	TMMP...-2	Длина тяг	220мм	350мм	340мм
3	TMMP...-3	Длина тяг	370мм	460мм	435мм
4	TMMP...-4	Длина тяг	470мм	710мм	685мм
5	TMMP...-5	Винтовая пара
6	TMMP...-1К	Комплект рычагов и шарниров (на 1 тягу)

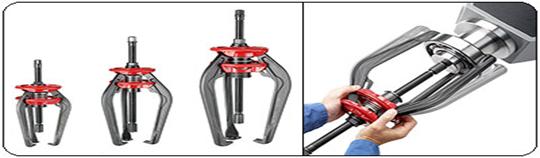

Съемники серии TMMA:
механический съемник EasyPull

Безопасный и простой монтаж

Благодаря пружинным захватам и жесткости конструкции запатентованный SKF съемник EasyPull является одним из наиболее удобных для пользователя и безопасных инструментов на сегодняшний день. Эргономичный дизайн и пружинные захваты позволяют закрепить съемник позади детали всего одним движением руки. Механические съемники серии TMMA состоят из трех (TMMA 60, TMMA 80 and TMMA 100) съемников разного размера, позволяющих создавать разное демонтажное усилие.

Особо прочная конструкция позволяет безопасно демонтировать наиболее сложные подшипники Уникальные красные кольца пружинного механизма открытия позволяют установить съемник позади детали всего одним простым движением руки Самоблокирующиеся захваты предотвращают соскальзывание съемника под нагрузкой Винты с двойными шестигранными головками облегчают приложение демонтажного усилия Самоцентровка и насадка не допускают повреждений вала Эффективность использования благодаря быстрому демонтажу Имеется три размера съемников, рассчитанных на усилие 60, 80 или 120 kN – выбор прост Возможность подключения гидроусилителя для моделей 80 и 120 kN.

Технические данные TMMA 60

Общие характеристики
Наружная ширина захвата, мин.	36 мм
Наружная ширина захвата, макс.	150 мм
Эффективная длина захвата	150 мм
Максимальное усилие разъединения	60 kN
Общий вес	4,0 кг
Размеры захватов
Высота	7,5 мм
Длина	15 мм
Ширина	20 мм
Силовые элементы
Шестиугольник на съемнике или переходнике	27 мм
Шестиугольник на механическом винте	17 мм
Макс. крутящий момент	105 Nm
Диаметр насадки	24 мм
Переходник: возм. подкл. гидроусилителя	нет
Запчасти
Рычаг	TMMA 60-1
Винт с насадкой (и переходником)	TMMA 60-2
Механизм открытия	TMMA 60-3
Принадлежности
Защитный чехол	TMMX 210
Перчатки	TMBA G11W
Гидравлический шпиндель	-
Смазка для винта	LGEV 2/0.035
Трехсекционная пластина	TMMS 50

Технические данные TMMA 80

Общие характеристики
Наружная ширина захвата, мин.	52 мм
Наружная ширина захвата, макс.	200 мм
Эффективная длина захвата	200 мм
Максимальное усилие разъединения	80 kN
Общий вес	5,7 кг
Размеры захватов
Высота	9,8 мм
Длина	18 мм
Ширина	28 мм
Силовые элементы
Шестиугольник на съемнике или переходнике	30 мм
Шестиугольник на механическом винте	22 мм
Макс. крутящий момент	175 Nm
Диаметр насадки	26 мм
Переходник: возм. подкл. гидроусилителя	да
Запчасти
Рычаг	TMMA 80-1
Винт с насадкой (и переходником)	TMMA 80-2
Механизм открытия	TMMA 75H/80-3
Принадлежности
Защитный чехол	TMMX 280
Перчатки	TMBA G11W
Гидравлический шпиндель	TMHS 75
Смазка для винта	LGEV 2/0.035
Трехсекционная пластина	TMMS 50 / TMMS 100

Технические данные TMMA 120

Общие характеристики
Наружная ширина захвата, мин.	75 мм
Наружная ширина захвата, макс.	250 мм
Эффективная длина захвата	250 мм
Максимальное усилие разъединения	120 kN
Общий вес	10,6 кг
Размеры захватов
Высота	13,8 мм
Длина	24 мм
Ширина	40 мм
Силовые элементы
Шестиугольник на съемнике или переходнике	32 мм
Шестиугольник на механическом винте	24 мм
Макс. крутящий момент	265 Nm
Диаметр насадки	28 мм
Переходник: возм. подкл. гидроусилителя	да
Запчасти
Рычаг	TMMA 120-1
Винт с насадкой (и переходником)	TMMA 120-2
Механизм открытия	TMMA 100H/12-3
Принадлежности
Защитный чехол	TMMX 350
Перчатки	TMBA G11W
Гидравлический шпиндель	TMHS 100
Смазка для винта	LGEV 2/0.035
Трехсекционная пластина	TMMS 50 / TMMS 100 /TMMS 160

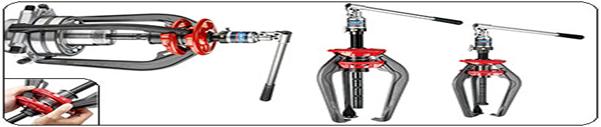

Гидравлические съемники серии TMMA
конструции EasyPull

Быстрый и легкий демонтаж подшипников

Гидравлические версии съемников EasyPull серии TMMA 75H и TMMA 100H сочетают в себе удобство механических съемников EasyPull с усилием, обеспечиваемым встроенными гидравлическими шпинделями. Съемники защищены от перегрузки с помощью встроенных в шпиндели предохранительных клапанов.

Благодаря встроенному гидравлическому цилиндру и насосу съемник всегда готов к работе, не требует предварительной сборки или приобретения дополнительных деталей. Защитный клапан не допускает перегрузки шпинделей и съемников при приложении чрезмерного усилия. Самоцентрирующаяся система облегчает центровку съемника и предотвращает повреждение вала. Съемник TMMA 100H позволяет развивать усилие до 100 kN при величине хода цилиндра 80 мм, что достаточно для демонтажа большинства подшипников. В тех случаях, когда требуется меньшее усилие можно использовать гидравлические съемники EasyPull TMMA 75H, рассчитанные на усилие до 75 kN при величине хода цилиндра 75 мм. В комплект поставки входят несколько удлиняющих насадок и один наконечник

Технические данные

Наименование	TMMA 75H	TMMA 100H
Общие данные:
Наружная ширина захвата, мин.	52 мм	75 мм
Наружная ширина захвата, макс	200	250
Эффективная длина захвата	200 мм	250 мм
Максимальное усилие	75 kN	100 kN
Общий вес	7.2 кг	13.2 кг
Размеры захватов
Высота захвата	9.8 мм	13.8 мм
Длина захвата	18 мм	24 мм
Ширина захвата	28 мм	40 мм
Силовые элементы
Гидравлический шпиндель	TMHS 75	TMHS 100
Ход поршня	75 мм	80 мм
Резьба корпуса	UN 1,25"x12	N 1,5"x16
Диаметр наконечника	35 мм	30 мм
Запчасти
Рычаг	TMMA 75H-1	TMMA 100H-1
Механизм открытия	TMMA 75H/80-3	TMMA 100H/12-3
Комплект удлиняющих насадок	TMHS 5T	TMHS 8T
Принадлежности
Гидровинт	TMHS 75 (включ.)	TMHS 100 (включ.)
Защитный кожух	TMMX 280	TMMX 350
Перчатки	TMBA G11W	TMBA G11W
Трехзахватные съемники	TMMS 50	TMMS 50
	TMMS 50	TMMS 100

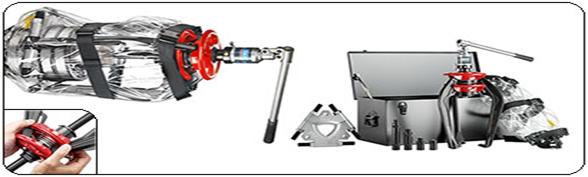

Съемники серии TMMA: комбинированный
комплект гидравлического съемника EasyPull

Готовое решение для демонтажа подшипников

Комплект гидравлического съемника TMMA 100H/SET конструкции EasyPull – это самый полный набор инструментов для демонтажа подшипников на сегодняшний день. Данный комплект состоит из уникальной комбинации гидравлического съемника EasyPull, трехсекционной пластины и защитного чехла. Все вместе эти компоненты обеспечивают безопасный и легкий демонтаж подшипников, включая сферические роликоподшипники и подшипники CARB®, а также других деталей таких как шкивы и маховики.

Помимо преимуществ съемника серии TMMA 100H, который является важнейшей частью комплекта, комплект TMMA 100H/SET также включает:

·  Трехсекционную пластину для демонтажа серии TMMS 160, обеспечивающую легкий демонтаж фактически без риска повреждения вала, что особенно важно при демонтаже сферических роликоподшипников и подшипников CARB®;

·  Защитный чехол TMMX 350, выполненный из прозрачного материала для возможности визуального контроля процесса демонтажа. Повышает безопасность демонтажных работ, защищая от летящих обломков подшипников и других деталей;

·  Прочный металлический кейс, оборудованный отделениями для хранения всех деталей комплекта, что уменьшает риск их потери или повреждения;

·  Готовое решение для комфортного и безопасного демонтажа подшипников многих типоразмеров, особенно сферических роликоподшипников и подшипников CARB®, а также других деталей, включая шкивы и маховики

Технические данные TMMA 100H/SET

Общие характеристики
Наружная ширина захвата, мин.	75 мм
Наружная ширина захвата, макс.	250 мм
Эффективная длина захвата	250 mm
Максимальное усилие разъединения	100 kN
Размеры захватов
Высота	13,8 mm
Длина	24 mm
Ширина	40 mm
Силовые элементы
Гидравлический шпиндель	TMHS 100
Ход поршня	80 мм
Резьба корпуса	UN 1,5"x16
Диаметр наконечника	30 мм
Трехсекционная пластина	TMMS 160
Ширина головки захвата, мин.	50 мм
Ширина головки захвата, макс.	160 мм
Вес	5,9 кг
Защитный демонтажный чехол	TMMX 350
Диаметр, макс.	350 мм
Длина	1200 мм
Ширина	580 мм
Вес	0,6 кг
Кейс
Высота	270 мм
Длина	680 мм
Ширина	320 мм
Вес	12,0 кг
Запчасти
Рычаг	TMMA 100H-1
Механизм открывания	TMMA 100H/12-3
Комплект удлиняющих насадок	TMHS 8T
Принадлежности
Защитный чехол	TMMX 350 (входит в компл. поставки)
Шпиндель	TMHS 100 (входит в компл. поставки)
Трехсекционная пластина	TMMS 160 (входит в компл. поставки
Перчатки	TMBA G11W

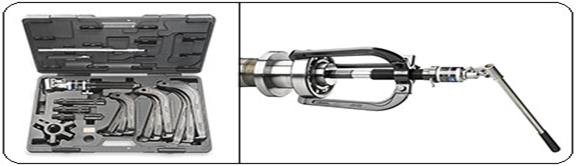

Гидравлический съёмник TMHP 10Eс

принадлежностями

Простой демонтаж с усилием до 100 кН

Съёмник SKF TMHP 10E с принадлежностями оборудован гидроцилиндром, который легко обеспечивает усилие съёма до 100 кН. Этот универсальный комплект включает три набора тяг разной длины, из которых может быть собран съёмник с двумя или тремя тягами в зависимости от имеющегося пространства и способа применения.

·  Высокое усилие съёма, до 100 кН, позволяет съёмнику решать самые разные задачи

·  Тяги трёх разных размеров максимальной длиной до 200 мм, позволяют использовать съёмник TMHP 10E в самых разных местах

·  Самофиксирующиеся тяги снижают риск соскальзывания съёмника с детали под нагрузкой

·  Гидропривод позволяет осуществлять демонтаж легко и быстро без особых усилий

·  Для предотвращения перегрузки, гидропривод оборудован предохранительным клапаном, ограничивающим усилие величиной в 100 кН

·  Большой ход гидропривода, 80 мм, позволяет осуществить демонтаж за один заход

·  Удлинители гидропривода позволяют быстро настраивать его на требуемую длину съёма

·  Подпружиненный упор гидропривода позволяет легко центрировать съёмник на валу, не повреждая его

Технические данные TMHP 10E

Обозначение	TMHP 10E
Состав	Гидравлический съёмник с принадлежностями
1 x тяги в сборе
3 x тяги, 150 мм
3 x тяги, 200 мм
3 x тяги, 250 мм
1 x гидропривод TMHS 100
3 x удлинителя для гидропривода 50, 100, 150 мм
1 x центрирующий упор для гидропривода
Максимальный ход	80 мм
Вес комплекта	14,5 кг
Ресурс гидропривода	Минимум 5000 циклов при усилии 100 кН
Резьба гидропривода	UN 1½'' x 16
Настройка обратного клапана гидропривода	105 кН
Габариты футляра	578 x 410 x 70 мм
Номинальное усилие	100 кН
Набор тяг 1 (3 x TMHP 10E-10)
Длина захвата	120 мм
Ширина захвата	7мм
Размеры зацепов	a = 6 мм
	b = 15 мм
	c = 25 мм
Набор тяг 2 (3 x TMHP 10E-11)
Длина захвата	170 мм
Ширина захвата	8мм
Размеры зацепов	a = 6 мм
	b = 12 мм
	c = 25 мм
Набор тяг 3 (3 x TMHP 10E-12)
Длина захвата	200 мм
Ширина захвата	мм
Размеры зацепов	a = 6 мм
	b = 12 мм
	c = 25 мм

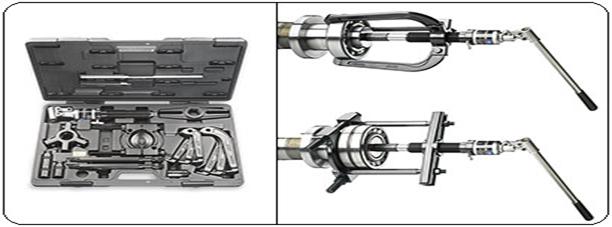

Набор съёмников с гидроприводом TMHC 110E

Комбинация захвата и мощного обратного съёмника

Набор съёмников SKF TMHC 110E оборудован мощным гидроприводом с силой съёма до 100 кН. Этот универсальный комплект позволяет осуществлять демонтаж самых различных деталей просто и безопасно.

·  Уникальная комбинация гидравлического захвата и мощного обратного съёмника пригодная для самого разнообразного использования

·  Высокое усилие съёма, до 100 кН, позволяет съёмнику TMHC 110E решать самые разные задачи

·  Гидропривод позволяет осуществлять демонтаж легко и быстро без особых усилий

·  Захват комплектуется тягами двух разных размеров с максимальным охватом в 120 мм

·  Захват может состоять из трёх или двух тяг в зависимости от имеющегося пространства или способа применения

·  Чёткий захват внутреннего кольца подшипника снижает усилие демонтажа. Специальная разборная конструкция съёмника позволяет использовать его в ограниченном пространстве

·  Удлинители гидропривода обеспечивают максимальную длину захвата в 255 мм и позволяют быстро настраивать его на требуемую длину съёма

Технические данные TMHP110E

Обозначение	TMHC 110E
Описание	Набор съёмников с гидроприводом
Общие характеристики:
Состав	1 x тяга в сборе
3 x тяги, 100 мм
3 x тяги, 150 мм
1 x комплект разделителей
1 x поперечина
2 x основных штока
2 x удлинителя, 125 мм
1 x гидропривод TMHS 100
2 x удлинителя гидропривода 50, 100 мм
1 x центрирующий упор для гидропривода
Максимальный ход	80 мм
Номинальное усилие	100 кН
Вес	13,5 кг
Ресурс гидроцилиндра	Минимум 5000 циклов при усилии 100 кН
Резьба гидропривода	UN 1½'' x 16
Настройка обратного клапана гидропривода	105 кН
Габариты футляра	580 x 410 x 70 мм
Захват:
Длина захвата комплекта 1 (TMHP 10E-9)	70 мм
Ширина захвата комплекта 1	5мм
Размеры зацепа	a = 5 мм
	b = 15 мм
	c = 25 мм
Длина захвата комплекта 2 (TMHP 10E-10)	120 мм
Ширина захвата комплекта 2	7мм
Размеры зацепов	a = 6 мм
	b = 15 мм
	c = 25 мм
Обратный съёмник:
Максимальная длина захвата	255 мм
Диапазон диаметров валов	2мм

Тяжелые гидравлические съемники серии TMHP

Мощные самоцентрующиеся гидравлические съемники

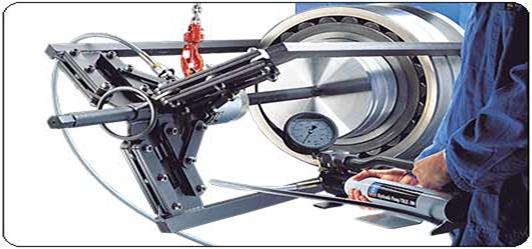

Гидравлические съемники SKF TMHP 15,TMHP 30 и TMHP 50 соединяют в себе большую мощность и безопасность. Эти самоцентрирующиеся съемники незаменимы там, где требуются очень большие усилия.

Гидравлические съемники с максимальными усилиями 15, 30 и 50 тонн Система тяг обеспечивает выравнивание сил съёма и снижает риск повреждения вала или подшипник Может поставляться отдельно или в комплекте с насосом SKF TMJL 100

Технические характеристики

Обозначение*	Кол-во  захватов	Ширина захвата	Длина  захвата	Ход	Макси- мальное  рабочее давление	Макс- мальное  усилие  съёма	Вес
шт	мм	мм	мм	MПа	кН	кг
TMHP 15/260	3	195-386	264	100	80	150	34
TMHP 30/170	3	290-500	170	50	80	300	45
TMHP 30/350	3	290-500	350	50	80	300	47
TMHP 30/600	3	290-500	600	50	80	300	56
TMHP 50/140	3	310-506	140	40	80	500	47
TMHP 50/320	3	310-506	320	40	80	500	54
TMHP 50/570	3	310-506	570	40	80	500	56

*Возможна поставка с гидронасосом TMJL 100. При заказе необходимо добавить суффикс “Х” в обозначение (например, TMHP 30/170X)

Для заказа TMHP15/30/50

№	Обозначение	Описание	TMHP 15	TMHP 30	TMHP 50
1	TMHP...-1	Длина тяг	264 мм	170 мм	140 мм
2	TMHP...-2	Длина тяг	344 мм	350 мм	320 мм
3	TMHP...-3	Длина тяг	439 мм	600 мм	570 мм
4	TMHP...-4	Длина тяг	689 мм	-	-
5	TMHP...-5	Винтовая пара с наконечником
	TMHP...-11	Ремонтный комплект

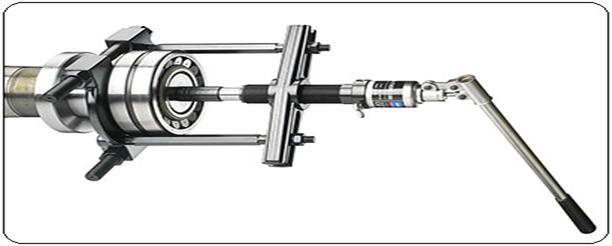

Обратные съёмники большого усилия серии TMBS E

Лёгкий демонтаж подшипников, даже в ограниченном пространстве

Обратные съёмники SKF TMBS E с большим усилием съёма предназначены для демонтажа подшипников в тех случаях, когда обычные съёмники неприменимы из-за ограниченного пространства или глубокой посадки подшипника. Съёмники TMBS 100E и TMBS 150E оборудованы гидроцилиндром, который позволяет легко создавать усилие до 100 кН. Съёмник TMBS 50E оборудован механическим винтом.

Специальная разборная конструкция легко позволяет вставить съёмник между подшипником и заплечиком на валу, даже в условиях ограниченного пространства Чёткий захват внутреннего кольца подшипника снижает усилие, требуемое для демонтажа Высокое усилие, до 100 кН, позволяют использовать съёмники TMBS 100E и TMBS 150E для решения широкого круга задач В комплекте со съёмниками TMBS 100E и TMBS 150E поставляется полный комплект необходимых гидравлических принадлежностей, что позволяет легко создавать необходимые усилия Удлинители для съёмников TMBS 100E и TMBS 150E позволяют легко и быстро настроить их на необходимую длину съёма Максимальная длина в 825 мм и максимальный диаметр вала в 150 мм позволяют использовать съёмники серии TMBS E для решения широкого круга задач Для предотвращения перегрузки, гидроцилиндр оборудован предохранительным клапаном, который ограничивает до 100 кН усилие съёма Подпружиненный упор гидроцилиндра позволяет легко центрировать съёмник на валу, не повреждая его Большой ход штока гидроцилиндра, 80 мм, позволяет производить демонтаж за один заход Насос для создания силы более эффективен и требует меньших усилий, чем механический винт Удлинители гидроцилиндра позволяют быстро настраивать его на требуемую длину съёма

Технические характеристики

Обозначение	TMBS 50E
Описание	Механический обратный съёмник большого усилия
Состав	1 x набор разделителей
1 x винтовая пара
1 x поперечина
2 x основных штока
Номинальное усилие	30 кН
Максимальная длина захвата	110 мм
Диапазон диаметров валов	мм
Максимальный момент (T)	70 Нм
Размер шестигранника головки винта (AF)	19 мм
Вес	1,8 кг
Габариты футляра	295 x 190 x 55 мм

Обозначение	TMBS 100E
Описание	Гидравлический обратный съёмник с улучшенными характеристиками
Состав	1 x набор разделителей
	2 x основных штока
	2 x удлинителя, 125 мм
	4 x удлинителя, 285 мм
	1 x поперечина
	1 x гидропривод TMHS 100
	2 x удлинителя гидропривода 50, 100 мм
	1 x центрирующий упор для гидропривода
Максимальный ход	80 мм
Номинальное усилие	100 кН
Максимальная длина захвата	825 мм
Диапазон диаметров валов	2мм
Ресурс гидропривода	Минимум 5000 циклов при усилии 100 кН
Резьба гидропривода	UN 1½'' x 16
Настройка обратного клапана гидропривода	105 кН
Вес	13,5 кг
Габариты футляра	580 x 410 x 70 мм

Технические характеристики

Обозначение	TMBS 150E
Описание	Гидравлический обратный съёмник с улучшенными характеристиками
Состав	1 x набор разделителей
	2 x основных штока
	2 x удлинителя, 125 мм
	4 x удлинителя, 285 мм
	1 x поперечина
	1 x гидропривод TMHS 100
	2 x удлинителя гидропривода 50, 100 мм
	1 x центрирующий упор для гидропривода
Максимальный ход	80 мм
Номинальное усилие	100 кН
Максимальная длина захвата	825 мм
Диапазон диаметров валов	2мм
Ресурс гидропривода	Минимум 5000 циклов при усилии 100 кН
Резьба гидропривода	UN 1½'' x 16
Настройка обратного клапана гидропривода	105 кН
Вес	17 кг
Габариты футляра	580 x 410 x 70 мм

Реверсивные съемники серии TMMR F

Комбинация обычного и обратного съемника

Многоцелевые съемники серии TММR F одинаково пригодны для съема как внутренних, так и внешних деталей с одинаковым усилием. Съемники TMMR F также поставляются в полном комплекте с обозначением TММR 8.

Пригодны для демонтажа деталей с захватами как снаружи, так и изнутри Съемники для постоянного использования Самоблокирующиеся тяги Защитная шейка не допускает повреждения основания и тяг Специальный захват под ключ на основании предотвращает вращение съемника во время демонтажа Диаметр захвата - от 12 до 350 мм Поставляются также комплектом на подставке

Технические характеристики

Обозначение	Ширина  наружного  захвата	Ширина  внутреннего захвата	Длина  захвата	Макси-  мальное  усилие  съёма	Вес
мм	мм	мм	кН	кг
TMMR 40F	23 - 48	59 - 67	65	15	0,3
TMMR 60F	23 - 68	62 - 87	80	15	0,4
TMMR 80F	41 - 83	93 - 97	94	30	1,0
TMMR 120F	4	9	120	30	1,2
TMMR 160F	6		126	40	2,3
TMMR 200F	6		151	40	2,6
TMMR 250F	7		178	50	4,4
TMMR 350F	7		233	50	5,1
TMMR 8	Комплект из 8 съемников на подставке

Комплект внутренних съемников серии TMIP

Быстрый и легкий демонтаж подшипников

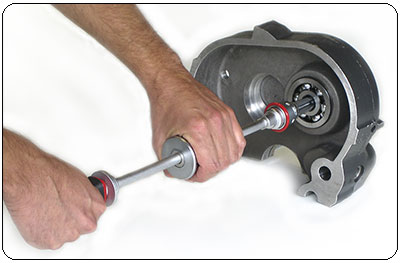

SKF TMIP 3 это внутренние съемники, специально разработанные для демонтажа подшипников с посадкой по наружному кольцу из корпусов. Разработанный SKF съемник создает оптимальное демонтажное усилие с помощью подпружиненного захвата и уникального скользящего молотка, без применения дополнительных инструментов.

Легкость извлечения подшипника из корпуса снижает время, необходимое на демонтаж подшипника Разработан специально чтобы облегчить выбор подходящего съемника Высококачественная хромированная сталь обеспечивает надлежащую прочность и долговечность Подпружиненный захват позволяет легко установить инструмент в подшипник Захват оптимальной конструкции обеспечивает надежную фиксацию за внутреннее кольцо, создавая большее усилие с меньшими затратами Эргономичный скользящий молоток прост и удобен в работе Разработка SKF, защищено патентом

TMIP 7-28 TMIP 30-60

TMIP 7-28	TMIP 30-60
Поставляется с четырьмя захватами, для отверстий диаметром от 7 до 28 мм	Поставляется с двумя захватами, для отверстий диаметром от 30 до 60 мм

Состав комплектов

TMIP 7-28	TMIP 30-60
Скользящий молоток	Скользящий молоток
Захват 7 - 9 мм (0,28 - 0,35 д)	Захватмм (1,2 - 1,6 д)
Захватмм (0,39 - 0,47 д)	Захватмм (1,8 - 2,4 д)
Захватмм (0,59 - 0,67 д)	Инструкция
Захватмм (0,79 - 1,1 д)	Кейс
Инструкция
Кейс

Технические характеристики

Обозначение	TMIP 7-28	TMIP 30-60
Описание	Внутренний съемник	Внутренний съемник
Вес (комплекта)	3,3 кг (7,3 lb)	5,4 кг (11,9 lb)
Общая длина молотка	412 мм (16,2 д)	557 мм (21,9 д)
Размеры кейса (ш x д x в)	395 x 300 x 105 мм	395 x 300 x 105 мм
	(15,5 x 11,8 x 4,1 д)	(15,5 x 11,8 x 4,1 д)
Запасные части	TMIP E1 и TMIP E2	TMIP E3 и TMIP E4

Технические характеристики захватов

Размер захвата	Amax	Lmax	H	G	AF
	Пространство за подшипником	Глубина корпуса	Ширина подшипника	Общая длина захвата	Размер адаптера
	мм	in	мм	in	мм	in	мм	in	мм
TMIP E7-9	6	0,24	38	1,5	>8	>0,3	88	3,5	15
TMIP E10-12	6	0,24	41	16,	>17	>0,7	88	3,5	15
TMIP E15-17	6,5	0,26	49	1,9	>22	>0,9	118	4,6	15
TMIP E20-28	10	0,4	60	2,4	>24	>0,95	127	5,0	15
TMIP E30-40	11,5	0,45	97	3,8	>35	>1,4	143	5,6	19
TMIP E45-60
