Обзор технологических нарушений в Северо-Запада» за 2012 год

Северо-Запада»

Отдел производственного контроля

Обзор технологических нарушений в Северо-Запада» за 2012 год.

САНКТ-ПЕТЕРБУРГ

2013

Сравнительные показатели	Архэнерго 2009	Архэнерго 2010	Архэнерго 2011	Архэнерго 2012	Вологдаэн. 2009	Вологдаэн. 2010	Вологдаэн. 2011	Вологдаэн. 2012	Карелэнер. 2009	Карелэнер. 2010	Карелэнер. 2011	Карелэнер. 2012	Колэнерго 2009	Колэнерго 2010	Колэнерго 2011	Колэнерго 2012	Комиэнерго 2009	Комиэнерго 2010	Комиэнерго 2011	Комиэнерго 2012	Новгородэ. 2009	Новгородэ. 2010	Новгородэ. 2011	Новгородэ. 2012	Псковэнер. 2009	Псковэнер. 2010	Псковэнер. 2011	Псковэнер. 2012	МРСК 2009	МРСК 2010	МРСК 2011	МРСК 2012
Общее число аварий	632	1310	1977	1559	743	1099	1215	1463	458	559	706	1095	72	88	99	76	508	484	473	545	379	979	671	603	1205	1649	1591	1519	3997	6168	6732	6860
- из-за ошибоч. действий	0	0	0	0	0	2	2	2	2	1	0	1	6	1	1	1	0	1	1	0	1	1	2	1	0	4	3	0	9	10	9	5
- в сетяхкВ	78	166	143	117	94	160	208	200	156	180	195	237	62	68	68	53	76	65	65	73	122	146	140	141	95	115	181	187	683	900	1000	1008
- в том числе ПС 35-110 кВ	43	71	64	57	24	36	37	45	38	18	19	36	38	40	33	27	26	30	25	26	21	17	29	30	28	39	50	39	218	218	251	257
- в том числе ВЛ 35-110 кВ	35	95	79	60	70	124	171	155	118	162	176	201	24	28	35	26	50	35	40	47	101	129	111	111	67	76	131	148	465	465	649	743
- в сетях 6-10 кВ	554	1144	1834	1442	649	939	1007	1263	302	379	511	858	10	20	31	23	432	419	408	472	257	833	531	462	1110	1534	1410	1332	3314	5268	5732	5852
- в том числе ТП (РП) 6-10 кВ	53	79	82	66	88	98	85	92	14	13	11	19	1	3	3	2	73	79	65	84	16	30	28	33	154	190	214	221	399	492	488	517
- в том числе ВЛ 6-10 кВ	501	1065	1752	1376	561	841	922	1171	288	366	500	839	9	17	28	21	359	340	343	388	241	803	503	429	956	1344	1196	1111	2915	4776	5244	5335
Недоотпуск электроэнергии всего (тыс. кВт·ч):	243,7	606,18	775,22	546,18	132,96	684,75	221,48	183,49	317,45	558,29	341,87	528,18	17.апр	20,09	27,87	12,8	352,99	281,17	264,09	265,99	186,4	210,28	92,81	139,7	515,71	522,07	621,45	780,58	1766,61	2882,83	2344,79	2456,92
Ущерб по форме 16-энерго (млн. руб.):	5,956	2,553	1,45	1,138	4,488	2,353	6,47	8,309	4,406	7,145	3,214	4,45	3,376	5,167	3,138	3,036	7,59	7,766	6,371	7,758	7,338	1,355	2,607	3,74	5,338	7,81	1,201	8.003	3,849	2,124	4,831	4,668

1.1. Повреждаемость оборудования в Северо-Запада» в 2годах

Количество аварий в сетях кВ по филиалам Северо-Запада»

в 2011 – 2012 годах

Недоотпуск электроэнергии по филиалам Северо-Запада» в 2011 – 2012 годах, тысяч кВт*час

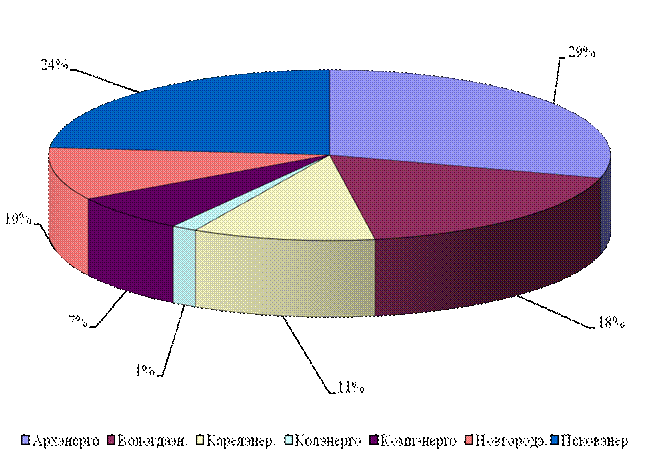

Повреждаемость оборудования по филиалам Северо-Запада» в 2011 году

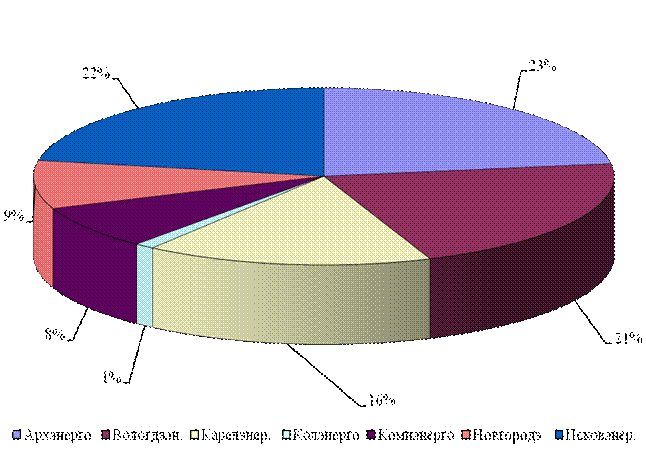

Повреждаемость оборудования по филиалам Северо-Запада» в 2012 году

Сравнительные данные по авариям за 2010 – 2012 год

Квартал	Аварии по п.4 Правил	Аварии по п.5 Правил	Итого аварий
2010	2011	2012	2010	2011	2012	2010	2011	2012
1кв	0	4	0	1015	1693	1489	1015	1697	1489
2кв	0	1	1	1612	1613	1853	1612	1614	1854
3кв	1	6	7	2197	1634	1870	2198	1640	1877
4кв	2	0	1	1344	1792	1647	1346	1792	1648
Год:	3	11	9	6168	6732	6859	6171	6743	6868

В Северо-Запада» произошёл рост аварийности по сравнению с 2010 годом на 11,2%, по сравнению 2011 годом на 1,9%.

В 2012 году в Северо-Запада» произошло 9 аварий, расследуемых по пункту 4 Правил комиссиями Ростехнадзора. Больше всего аварий произошло в филиале Северо-Запада» «Карелэнерго» - 8.

Все 8 аварий, произошедшие в зоне ответственности филиала «Карелэнерго», аварии с выделением ГЭС на изолированную от ЕНЭС работу.

Из них:

- в ПО «Западно-Карельские ЭС» произошло одно отключение ВЛ 110 кВ Л-133/134 в условиях выведенной в ремонт на ГЭС-1 «Кондопожская» СШ-110кВ, ВЛ-121, Т-1 без повреждения оборудования и одно аварийное отключение Л-133/134 в условиях выведенной в ремонт на ГЭС-1 «Кондопожская» Т-1 (ВЛ-168 отключен по временному режиму, установленному Карельским РДУ на период проведения ремонтных работ в ОРУ-110кВ) с обрывом провода АС-95, смонтированного на Л-134 «ПС-35 « Найстенъярви»- ПС-29 «Поросозеро».

- в ПО «Северные ЭС» произошло шесть отключений транзита ВЛ 110 кВ Л-106/Л-116/Л-117/Л-167/Л-146 ГЭС-4 «Ондская» – ГЭС-16 «Юшкозерская». Все без повреждения оборудования:

По результатам расследования всех произошедших в 2012 году аварий намечено в общей сложности 27 противоаварийных мероприятия (24 в «Карелэнерго» и 3 в «Колэнерго». Все мероприятия выполнены в срок. На контроле находятся два мероприятия в «Карелэнерго» и одно мероприятие в «Колэнерго», срок исполнения которых намечен на 2013 год.

Увеличение количества аварий в 2012 году по сравнению 2011 годом по пункту 5 Правил произошло во 2 и 3 квартале. Увеличение составило 14, 7%.

Наибольший рост аварийности во 2 и 3 квартал 2012 года по сравнению с тем же периодом 2011 года произошёл в филиале «Вологдаэнерго» - на 305 аварий или на 45,4%.

Увеличение числа аварийных отключений в филиале по сравнению с соответствующим периодом прошлого года произошло в мае – августе месяце 2012 года. Погодные условия данных месяцев были обусловлены неблагоприятными явлениями с частыми грозами, ветрами и выпадением интенсивных осадков в виде дождя. Это приводило к увеличению числа отключений с повреждением провода, изоляторов, разрядников и других элементов ВЛ и ПС. По данным справок Росгидромета порывы ветра в отдельные дни достигалим/сек.

При этом необходимо отметить, что количество аварий в результате стихийных явлений в 2012 году по сравнению с 2011 годом даже уменьшилось (1911 против 2022). Однако резко возросло количество аварий в результате воздействия посторонних лиц и организаций с 551 в 2011 году до 1017 в 2012 году, то есть 85%. Так же возросло количество аварий из-за несоблюдения технического обслуживания с 13 до 64 или на 400%.

1.2. Основные причины технологических нарушений характерны для всех филиалов Северо-Запада».

Недостаточная ширина просек ВЛ 6-110 кВ. Период эксплуатации большинства ВЛ составляет более 25 лет. За время эксплуатации высота лесного массива на участках трасс ВЛ, построенных по площадям бывших вырубок, значительно увеличилась и проектная ширина просек не обеспечивает безопасность линий от падений деревьев. Недостаточно уделялось внимания своевременной чистке трасс. В настоящее время требуется увеличение объемов работ по чистке трасс и расширение просек ВЛ для исключения аварийных отключений, связанных с падением деревьев.

Морально и физически устаревшее оборудование ПС, находящееся в эксплуатации более 30 лет.

Большая физическая изношенность кабельных сетей электроснабжения 6-10 кВ. Причинами повреждений является пробой изоляции жил как в самом кабеле, так и в соединительных и концевых муфтах из-за снижения диэлектрических свойств в результате длительной эксплуатации (более 25 лет), использование ранее кабелей в алюминиевой оболочке при длительной эксплуатации приводит к их повреждению почвенной коррозией и воздействием на них блуждающих токов.

Вследствие естественного прироста энергопотребления в жилищном фонде и активного строительства в центральных частях областных центров, пропускная мощность подстанций, расположенных в центральной части городов достигла предельных значений, что существенно снижает надежность электроснабжения потребителей.

Значительное количество отключений ВЛ-35 кВ происходило по причине схлестывания проводов из-за интенсивного налипания снега на провода, а также перекрытий по причине наклона деревьев с края трассы в сторону оси ВЛ под воздействием налипшего снега, что приводило к обрыву вязок из-за гололеда и нагрузок от натяжения провода вследствие низких температур окружающего воздуха.

Имели место случаи отказов масляных выключателей 6-10 кВ при отключениях (как правило, происходит отказ выключателей прошедших ремонт силами подрядных организаций и не выдержавшими межремонтный период эксплуатации).

Отказы в работе устройств релейной защиты и автоматики на оборудовании 6-110 кВ, вызванное, в частности, старением аппаратуры и контрольных кабелей устройств РЗА, значительная часть которых (около 70%) находится в эксплуатации более 25 лет, морально и физически устарела, не отвечает требованиям надежности, удобства эксплуатации и требует повышенных затрат на ее обслуживание.

Ещё одной причиной являлись повреждения изоляции КРУ-10кВ, ТП 10/0,4кВ и линейных изоляторов, имевших место в период грозового сезона. Причём повреждения изоляции КРУН и ТП преимущественно происходили при отказах разрядников, а повреждения линейных изоляторов 10кВ (ШФ, ШС) – из-за старения изоляции вследствие длительной эксплуатации.

На высоком уровне остаётся повреждение оборудования от воздействия посторонних лиц и организаций. Продолжается работа по информированию организаций и населения, в том числе и через СМИ, о требованиях Правил установления охранных зон объектов электросетевого хозяйства и контроль соблюдения указанных Правил.

Следует отметить, что данные причины в большинстве случаев усугубляются физическим и моральным старением энергетического оборудования, замена которого производиться малыми темпами, что напрямую связано с финансированием.

1.3. Повреждаемость оборудования в сетях Северо-Запада»:

№	Повредившееся оборудование	Количество, 2011 год	Количество, 2012 год
1	Трансформатор силовой	107	118
2	Шины сборные	18	27
3	КРУ или КРУН	51	69
4	Комплектный трансформаторный пункт (КТП)	196	251
5	Выключатель масляный	58	67
6	Выключатель нагрузки	4	3
7	Выключатель вакуумный	4	5
8	Разъединитель	54	47
9	Отделитель	2	2
10	Разрядник	45	69
11	Предохранитель (высоковольтный)	12	16
12	Ограничитель перенапряжений	13	21
13	Устройство релейной защиты	42	50
14	Устройство противоаварийной автоматики	7	2
15	Устройство электрической автоматики	5	4
16	Цепи управления выключателями	9	8
17	Средства связи	6	1
18	Устройство фиксации аварийного режима	1	1
19	Трансформатор тока	25	19
20	Трансформатор напряжения	4	6
21	Заградитель ВЧ с элементами настройки	1	3
22	Конденсатор связи высоковольтный	3	5
23	Опора	266	277
24	Изолятор	793	914
25	Провод	2004	2091
26	Грозозащитный трос	8	17
27	Арматура	231	361
28	Прочие элементы ВЛ	204	113
29	Силовой кабель	276	297
30	Соединительная муфта	38	28
31	Концевая заделка, муфта ВУ	68	59
32	Концевая муфта НУ	44	41
	Всего оборудования	4599	4992

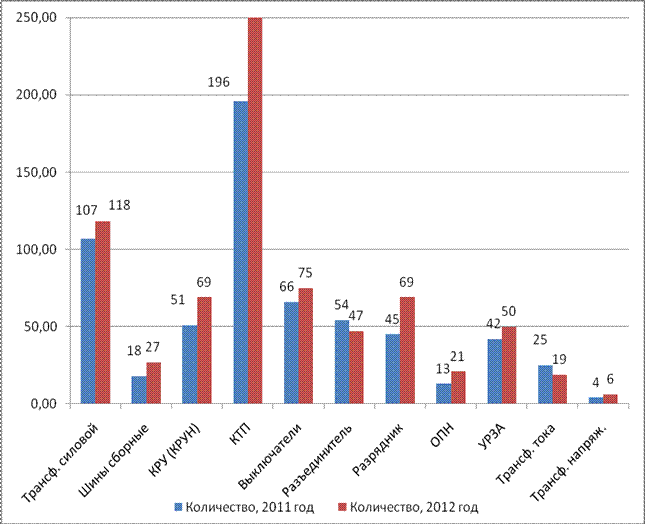

Повреждение оборудования подстанций в 2011 и 2012 годах

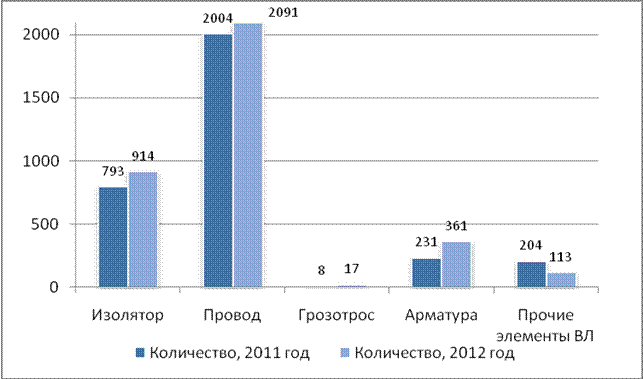

Повреждение оборудования ВЛ в 2011 и 2012 годах

Организационные причины технологических нарушений:

Код признака	Наименование признака причины	2011	2012
0341	Ошибочные действия оперативного персонала	3	2
0342	Ошибочные действия персонала служб	2	0
0343	Ошибочные действия привлечённого персонала	4	2
0344	Ошибочные действия ремонтного персонала	0	1
0345	Ошибочные действия руководящего персонала	0	0
0346	Неудовлетворительное качество инструкций	2	0
0347	Несоблюдение технического обслуживания	13	64
0348	Воздействие посторонних лиц и организаций	551	1017
0349	Воздействие стихийных явлений	2022	1911

1.4. Мероприятия направленные на снижение аварийности в сетях 6 – 150 кВ Северо-Запада»

Для предотвращения повреждений КЛ 6-10 кВ предполагается плановая замена кабелей с алюминиевой оболочкой на кабель с оболочкой из сшитого полиэтилена, применение кабельных муфт фирмы «Райхем». Так же для своевременного выявления дефектов кабельных ЛЭП предполагается проведение:

-  тепловизионного обследования кабельной арматуры в распределительных устройствах электроустановок;

-  диагностика кабельных линий методом неразрушающего контроля.

Необходимо повысить ответственность персонала за приемку выключателей из ремонта, своевременность и качество их технического обслуживания, включая плановые опробования (как вариант рассматривается вопрос выполнения ремонтов хозяйственным способом); осуществлять планомерную замену выключателей, выработавших свой ресурс.

Разработаны графики отключения потребителей для разгрузки трансформаторов в аварийных режимах и графики временного ограничения потребления электрической мощности при угрозе возникновения аварии (выходе из строя или выводе в ремонт одного из трансформаторов).

Ниже в таблице приведены запланированные на 2013 год мероприятия, направленные на повышение надёжности работы распределительных сетей Северо-Запада» (источник финансирования – инвестпрограмма).

Планируемые работы	Филиал	км	МВА	млн. руб.
ТП и Р ПС 35-110 кВ		0,00	88,00	506
Реконструкция ПС 110 кВ НПС	Вологдаэнерго	0,00	32,00	265
Реконструкция ПС 110/35/10 Восточная	Вологдаэнерго	0,00	40,00	37
Реконструкция ПС 110/10 кВ "Подберезье"	Новгородэнерго	0,00	16,00	205
Новое строительство объектов 35-110 кВ		6,30	138,00	572
ПС 110 кВ		3,00	130,00	460
	Карелэнерго	2,00	50,00	197
Строительство подстанции 110/10 кВ "Логмозеро" в Прионежском районе Республики Карелия, второй пусковой комплекс		2,00	50,00	179
ПИР по строительству подстанции 110/10 кВ "Логмозеро" в Прионежском районе Республики Карелия		0,00	0,00	18
	Псковэнерго	1,00	80,00	263
Строительство ПС 110/10 кВ "Технопарк Моглино" (с трансформаторами 2х40 МВА)		1,00	80,00	263
ПС 35 кВ		3,30	8,00	112
	Вологдаэнерго	3,30	8,00	112
Строительство ПС 35кВ "Дружба" с заходами ВЛ 35 кВ		3,30	8,00	112
ТПиР объектов 35-110 кВ		19,88	211,00	1 273
Воздушные Линии 110 кВ		19,86	0,00	246
	Архэнерго	0,00	0,00	15
Реконструкция ВЛ10кВ 16-01,ВЛ35кВ Макаровская-Верхопуя, ВЛ35кВ Григорово-Уфтюга, ВЛ35кВ Харитоново-Устьевская, ВЛ35кВ Пономарёвская, ВЛ110кВ Емецк – Обозерская, ВЛ110кВ Емецк – Родионовская, ВЛ110кВ Благовещенск-Ровдино» в части расширения просек1		0,00	0,00	4
Реконструкция ВЛ10кВ 16-01,ВЛ35кВ Макаровская-Верхопуя, ВЛ35кВ Григорово-Уфтюга, ВЛ35кВ Харитоново-Устьевская, ВЛ35кВ Пономарёвская, ВЛ110кВ Емецк – Обозерская, ВЛ110кВ Емецк – Родионовская, ВЛ110кВ Благовещенск-Ровдино» в части расширения просек		0,00	0,00	12
	Колэнерго	18,64	0,00	123
Реконструкция участка ВЛ-150 кВ №Л-221		10,43	0,00	66
Реконструкция участка ВЛ-110 кВ №Л-132		8,22	0,00	45
Расширение просек ВЛ 110 кВ Л-141, Л-132, 113, 144, 140 и 150 кВ Л-188, 217, 189, 152		0,00	0,00	12
	Комиэнерго	1,22	0,00	63
Расширение просеки ВЛ 110 кВ № 000,128 (ПЭС)		0,00	0,00	17
Расширение просеки ВЛ 110 кВ № 000 (ПЭС)		0,00	0,00	12
Расширение просеки ВЛ 110 кВ № 000 Сыктывкар - Визинга (ЮЭС)		0,00	0,00	2
Расширение просеки ВЛ 110 кВ № 000 Восточная - Мордино (ЮЭС)		0,00	0,00	2
Расширение просеки ВЛ 110 кВ № 000 Сторожевск - Усть-Кулом (ЮЭС)		0,00	0,00	1
Расширение просеки ВЛ 110 кВ № 000 Усть-Кулом - Пожег (ЮЭС)		0,00	0,00	2
Реконструкция ВЛ 110 кВ № 000 с установкой секционирующего пункта 110 кВ на отпайке в сторону ПС 110/10 кв "Замежная" (ЦЭС)		0,00	0,00	17
Реконструкция ВЛ 110 кВ № 000/2 «ПС «Крутая» – ПС «В. Омра» на участке опор № 98-№ 000 (пересечение с рекой Нибель) (ЦЭС)		1,22	0,00	9
	Новгородэнерго	0,00	0,00	33
Расширение просеки ВЛ 110 кВ Новгородская 3		0,00	0,00	2
Расширение просеки ВЛ 110 кВ Чудовская-5		0,00	0,00	0
Расширение просеки ВЛ 110 кВ Шимская 1,2		0,00	0,00	4
Расширение просеки ВЛ 110 кВ Боровичская1		0,00	0,00	7
Расширение просеки ВЛ 110 кВ Боровичская2		0,00	0,00	9
Расширение просеки ВЛ 110 кВ Боровичская 3		0,00	0,00	6
Расширение просеки ВЛ 110 кВ Боровичская 4		0,00	0,00	3
Расширение просеки ВЛ 110 кВ Окуловская 2		0,00	0,00	0
Расширение просеки ВЛ 110 кВ Окуловская 1		0,00	0,00	1
	Псковэнерго	0,00	0,00	12
Техническое перевооружение ВЛ-110 кВ Пыталовская-1 (Замена изоляции, расширение просеки)		0,00	0,00	12
Воздушные Линии 35 кВ		0,00	0,00	22
	Комиэнерго	0,00	0,00	20
Реконструкция ВЛ 35 кВ, имеющих пересечения с автодорогами: замена опор (ЮЭС)		0,00	0,00	6
Реконструкция ВЛ 35кВ, имеющих пересечения с автодорогами: замена опор (ЦЭС)		0,00	0,00	14
	Новгородэнерго	0,00	0,00	2
Расширение просеки ВЛ 35 кВ Новоселицкая 1,2		0,00	0,00	2
ПС 110 кВ		0,02	190,40	879
	Архэнерго	0,00	0,00	14
Реконструкция маслосборника и маслоприемника ПС 102 в ПЭС		0,00	0,00	6
Реконструкция ПС 110/35/6 кВ № 7: замена АБ с выпрямительными устройствами и ЩПТ, монтаж УРОВ		0,00	0,00	8
	Вологдаэнерго	0,00	0,00	123
Реконструкция ПС 110 кВ Петринево Череповецкого р-на		0,00	0,00	79
Реконструкция ПС 110 кВ Дымково, Тарнога, Калинино (устройство систем противоаварийной автоматики)		0,00	0,00	10
Реконструкция дуговых защит ячеек 6-10 кВ		0,00	0,00	3
Реконструкция ПС 110 кВ - замена ОД и КЗ на элегазовые выключатели		0,00	0,00	30
	Карелэнерго	0,00	50,00	226
Техническое перевооружение подстанции ПС 41 "Олонец" с заменой силовых трансформаторов на 2*25 МВА, ОД и КЗ на элегазовые выключакВ в количестве 2 шт…		0,00	50,00	210
Техническое перевооружение ПС-13 "Ледмозеро" с установкой устройств компенсации реактивной мощности		0,00	0,00	16
	Колэнерго	0,00	65,00	163
Замена выключателей МКП-110 на элегазовые выключакВ на ПС 150 кВ №30 (5 шт.)		0,00	0,00	45
Реконструкция ПС 110/10 кВ № 18 с заменой порталов ОРУ-110 кВ		0,00	0,00	23
Реконструкция ОРУ 150 кВ ГЭС-12		0,00	0,00	44
Реконструкция ПС 150 кВ №30, ПС 110кВ №80 с установкой оборудования для компенсации ёмкостных токов		0,00	0,00	29
Реконструкция ПС-53 и ПС-81 с заменой трансформаторов		0,00	65,00	23
	Комиэнерго	0,02	35,40	210
Реконструкция ПС 110/10 кВ «Усть-Кулом» с установкой силового трансформатора и комплекса ИРМ (Р)-110/10/10 (ЮЭС)		0,00	10,00	153
Реконструкция ПС 110/35/6 кВ "Вуктыл-2" (2 этап) (ЦЭС)		0,00	0,00	47
Реконструкция ПС 110/10 кВ "Сосновка": замена трансформатора 16 МВА на 25 МВА (ЦЭС)		0,00	25,00	10
Строительство КТП 6/0,4 кВ в г. Емва Княжпогостского района (для электроснабжения котельной КМЗ) (ЮЭС)		0,02	0,40	1
	Новгородэнерго	0,00	40,00	139
«Реконструкция ОРУ 110 ПС 110/35/6кВ «Огнеупоры» с корректировкой рабочего проекта «ПС 110/35/6кВ «Огнеупоры» шифр 014-06		0,00	40,00	139
	Псковэнерго	0,00	0,00	3
ПС 35 кВ		0,00	20,60	125
	Карелэнерго	0,00	0,00	13
Техническое перевооружение подстанций с заменой масляных выключателей 6-10 кВ на вакуумные с микропроцессорными защитами и монтажом защиты от перенапряжений		0,00	0,00	13
	Псковэнерго	0,00	20,60	112
Реконструкция 35/10 кВ № 48 "Тимофеевка" (замена Т-1, Т-2 на трансформаторы мощностью 2x6,3 МВА, замена ОД-КЗ 35 кВ и СВ-35 на вакуумные выключатели, реконструкция КР-10 кВ)		0,00	12,60	79
Техническое перевооружение ПС № 40		0,00	8,00	33

Выполнение противоаварийных мероприятий, намеченных актами расследования технологических нарушений.

Количество намеченных мероприятий в отчётном периоде	Количество выполненных мероприятий	Количество невыполненных в установленный срок мероприятий
Всего:	в том числе по авариям, расследованным под руководством РТН	Всего:	в том числе по авариям, расследованным под руководством РТН	Всего:	в том числе по авариям, расследованным под руководством РТН
8153	32	7692	29	0	0

Мероприятий, не выполненных в установленные сроки
нет.

1.5.  Краткий обзор нарушений, связанных с ошибочными действиями персонала.

В 2012 году в Северо-Запада» произошло 5 аварий по вине персонала, в том числе: 2 аварии по вине оперативного персонала, 2 по вине привлечённого персонала и 1 одна по вине ремонтного персонала.

Филиал «Вологдаэнерго»

1. На ПС «Центральная» 02.07.2012 проводились оперативные переключения по выводу в ремонт секции шин 6 кВ. Электромонтер ОВБ Восточной группы подстанций и контролирующий переключения начальник Восточной группы подстанций приступили к выполнению оперативных переключений по типовому бланку переключений. Вся нагрузка при этом была переведена на Т-1.

В нарушение требований «Инструкции по переключениям в электроустановках», электромонтёр ОВБ осматривал оборудование на ОРУ, а выполнение операций по типовому бланку переключений производил единолично контролирующее лицо - начальник Восточной группы подстанций. При выполнении очередной операции «Ключ ЗН ТР-110 кВ Т-2 перевести в положение «Вкл.» был ошибочно переведен ключ управления ШР-110 кВ Т-2 в положение «Откл.». В результате произошло отключение ШР-110 кВ Т-2, разрыв цепи питания Т-1 от ВЛ - 110 кВ «Центральная-2» и погашение потребителей ПС «Центральная».

Причинами ошибки при переключениях явилось:

1. Выполнение операции по типовому бланку переключений единолично контролирующим лицом начальником Восточной группы подстанций (нарушение п.2.3.5 Инструкции по переключениям в электроустановках СО 153-34.20.).

2.Трудно читаемый мелкий шрифт надписей оперативных наименований ключей управления на панелях шкафов в ОПУ-8, дополненных условными обозначениями РЗА.

Обстоятельством сопутствующим ошибке при переключениях явилось выполнение начальником Восточной группы подстанций обязанностей контролирующего лица в ночное сверхурочное время.

Основные мероприятия по предотвращению подобных нарушений.

1.Проведена внеочередная проверку знаний начальнику Восточной группы подстанций по правилам производства переключений.

2.Проведён внеплановый инструктаж о порядке производства оперативных переключений всему оперативному и оперативно-ремонтному персоналу и лицам контролирующим переключения.

3.Нанесены надписи оперативных наименований ключей управления на внешней стороне панелей шкафов в ОПУ-8 ПС «Центральная» крупным легко читаемым шрифтом.

4.Убраны из надписей оперативных наименований ключей управления условные обозначения РЗА.

Сведения о персонале допустившем ошибку:

Образование - высшее (заочное);

Возраст – 46 лет;

Стаж работы в энергетике – 13 лет, на рабочем месте – 7 лет;

Время от последнего дежурства – 6 часов (ошибка на 2 часу дежурства).

2. На ПС «Харовск тяговая» (РЖД) 02.07.2012 проводились работы по отысканию неисправности защит ВЛ-110 кВ «Никольский погост».

После устранения неисправности 03.07.2012 ведущим инженером СРЗА единолично проводилась проверка взаимодействия элементов схемы от действия защит при подаче параметров уставок 1-й зоны дистанционной защиты от постороннего источника.

В результате нарушения ведущим инженером СРЗА порядка выполнения рабочей программы по проверке устройств при подаче тока проверки защиты от постороннего источника произошло отключение присоединений 2-й секции шин 110 кВ на ПС «Харовск тяговая»: МВ-110 кВ «Сямжа» и СМВ-110 кВ. Оказались обесточены пять подстанций 110 кВ.

Основные мероприятия по предотвращению подобных нарушений

1.Проведён внеплановый инструктаж персоналу службы РЗА по организации работ на панелях РЗА.

2. Проведена внеочередная проверка знаний ПТЭ и производственных инструкций ведущему инженеру СРЗА.

Сведения о персонале допустившем ошибку:

Образование - высшее (дневное);

Возраст – 50 лет;

Стаж работы в энергетике – 23 года, на рабочем месте – 23 года;

Время от последнего дежурства – 22 часа;

Длительность смены – 8 часов (ошибка на 7 часу)

Количество операторов в смене – 1.

Филиал «Карелэнерго»

При возникновении короткого замыкания 28.11.2012 на отходящих от 1с 10кВ ПС-70 «Прибрежная» Южно-Карельские ЭС потребительских линиях Л-70-1, Л-70-10 сработала дуговая защита в ячейке ВТ1-10 с действием на отключение ВТ1-10, включение КЗТ1-110 и отключение ОДТ1-110. При этом КЗТ1-110 включился, ОДТ1-110 не отключился.

Прибывший на ПС-70 дежурный ОВБ не произвел осмотр первичного оборудования 110 кВ в необходимом объеме, не убедился, что ВТ1-10 отключился от дуговой защиты ячейки ВТ1-10 на отключение Т-1 (указательные реле «Отключение ВТ1-10 от защит Т-1», «Отключение Т-1 от ЗДЗ 1с10»). Не убедился в отказе включения КЗТ1-110 (указательное реле «Включение КЗТ1-110»), отказ отключения ОДТ1-110 и сообщил диспетчеру Карелэнерго (ДК) только об отключенном положении ВТ1-10, ВС-10.

ДК не затребовал от дежурного ОВБ информацию по результатам осмотра оборудования ПС-70 в необходимом объеме, не отдал команду на осмотр оборудования 110 кВ ( в том числе ОДТ1-110, КЗТ1-110). ДК не провел анализ сложившейся аварийной ситуации по информации из ОИК, показаниям аварийного осциллографа и дежурного ОВБ, считая, что отключение линии 110 кВ Л-179 связано с к. з. на линии и отдал распоряжение на отключение РЛ-179 и включение РС1-110. Дежурный ОВБ произвел операцию включения РС1-110 вследствие чего подал напряжение на включенный КЗТ1-110, что привело к отключению Л-178. Дежурный ОВБ после отключения Л-178 не сообщил ДК о включенном положении КЗТ1-110, дав ложную информацию о его отключенном положении.

Причиной отказа в отключении ОДТ1-110 явился излом защелки серповидного рычага в приводе отделителя из-за усталости металла в процессе длительной эксплуатации (34 года).

Основные мероприятия по предотвращению подобных нарушений

1. Проведена внеочередная проверка знаний персонала в комиссии ПО ЮКЭС.

2. Проведена внеочередная проверка знаний диспетчера КЭ в комиссии филиала.

3. Проведено внеочередное психофизиологическое тестирование диспетчера КЭ и персонала ОВБ.

4. Проведена внеочередная сетевую противоаварийная тренировка диспетчера КЭ с участием персонала ОВБ.

5.Вывести на ОИК диспетчерских пунктов ПО ЮКЭС сигнализацию положения КЗТ с ПС-66, ПС-70, ПС-79.

6.Выполнить замену приводов отделителей 110 кВ на ПС-66, ПС-70, ПС-20.

Сведения о персонале, допустившем ошибку:

Должность - электромонтер ОВБ подстанций

Образование - среднее специальное (дневной техникум)

Специальность – электроснабжение промпредприятий

Возраст 24

Стаж работы:

в энергетике 1

на рабочем месте 1

Время от последнего дежурства 72

Длительность смены 12

На каком часу дежурства произошла ошибка 3

Количество операторов в смене 2

Количество участников ликвидации нарушения - 3

Должность - электромонтер ОВБ подстанций

Возраст 45

Стаж работы:

в энергетике 23

на рабочем месте 8

Время от послед. дежурства 72

Длительность смены 12

На каком часу дежурства произошла ошибка 3

Количество операторов в смене 2

Количество участников ликвидации нарушения 3

Должность - Диспетчер энергосистемы

Образование - Высшее (заочное)

Специальность - электроснабжение промпредприятий

Возраст 46

Стаж работы:

в энергетике 6

на рабочем месте 2

Время от послед. дежурства 72

Длительность смены 12

На каком часу дежурства произошла ошибка 3

Количество операторов в смене 2

Количество участников ликвидации нарушения 3

Филиал «Новгородэнерго»

В результате падения на провода двухцепного участка дерева со стороны ВЛ-110 кВ «Октябрьская-7» и «Октябрьская-10» спиленного подрядной организацией при проведении работ по расширению просеки без оформления допуска к работам 25.01.2012, что привело к погашению ТПС «Гряды» и «Вишера».

Основные мероприятия по предотвращению подобных нарушений

1. Издан распорядительный документ по филиалу Северо-Запада» «Новгородэнерго» о запрете работ до подписания дополнительного соглашения к договорам № 000 от 01.01.2001 и № 000 от 01.01.2001 на расширение просек.

2. Написано обращение в органы внутренних дел с целью выявления несанкционированных работ в охранных зонах ВЛ-110 кВ

3. Написано письмо в о запрете работ в охранной зоне ВЛ-110 кВ по причине отсутствия договорных обязательств.

Филиал «Колэнерго»

На ПС-11А выключатель типа ВМТ-150Б Л-206 был выведен в ремонт 16.10.2012 для замены масла в выключателе.

После окончания работ 01.01.2001 проводились оперативные переключения по вводу в работу ВЛ-206. После включения выключателя с ГЩУ проводилась проверка его включенного положения и в это время произошло разрушение фазы «С» ВЛ-206 с возгоранием масла. При этом сработала ДЗШ 2 СШ-150 на отключение всех присоединений; успешно сработало АВР-10 - недоотпуска электроэнергии не произошло.

Оперативным персоналом Мончегорской группы подстанций была вызвана пожарная команда. Возгорание масла было ликвидировано силами прибывшего пожарного расчёта.

Выключатель Л-206 типа ВМТ-150Б прошёл средний ремонт в апреле 2009 года. Ремонт выполняла подрядная организация , в настоящее время несуществующая.

С момента последнего среднего ремонта выключатель Л-206 отключался 4 раза; величины отключаемых токов находились в пределах от 5,5 до 10,6 кА.

Причиной данного нарушения явился излом стяжной шпильки токоотвода, что вызвало в последующем излом силуминового фланца токоотвода и разрушение фарфора опорного изолятора от удара нижней частью токоотвода по внутренней поверхности опорного изолятора. Стяжная шпилька токоотвода сломана по резьбе на выходе из фланца (что свидетельствует о том, что шпилька была не полностью ввёрнута во фланец во время проведения ремонта) и согнута.

Основные мероприятия по предотвращению подобных нарушений

1. Организовано обучение ремонтного персонала ПО «ЦЭС» и ПО «СЭС», участвующего в ремонте выключателей типа ВМТ, технологии выполнения ремонтных работ на выключателях ВМТ.

2. Подготовлено информационное письмо о причинах повреждений выключателей ВЛ-206 и В-150 Т-6 ПС-11А.

3. Организовано проведение внеочередного тепловизионного контроля выключателей ВМТ-150Б на ПС-11А.

1.6. Технологические нарушения на новых энергообъектах (новом оборудовании).

В 2012 году произошло 1 нарушение с повреждением нового оборудования в филиале Северо-Запада «Псковэнерго».

Филиал С-З»	Энергообъект (ПС, ВЛ)	Вид повредившегося оборудования (Марка)	Предприятие изготовитель	Дата изготовления и ввода в работу	Дата технологическо-го нарушения
«Псковэнерго» ПО «Южные ЭС»	КТП-271 ВЛ-10кВ 78-03	Трансформатор ТМГ 25/10	НВА» г. Рассказово. Тамбовская обл.	2011	23.04.2012г

От абонентов деревни Астратово ул. Веселой поступило сообщение об отсутствии электроэнергии.

В результате осмотра КТП-271 обнаружены перегоревшие в/в предохранители - ПТ-1.,5 УЗ. При измерени мегомметром выявлен обрыв обмотки высокого напряжения. Вскрытие трансформатора не производилось, т. к. трансформатор находится на гарантийном сроке эксплуатации (до февраля 2014 года).

Мероприятия по результатам расследования и их выполнение.

1. Заменён трансформатор ТМГ 25/10 персоналом подрядной организации.

2. Трансформатор отправлен предприятию-изготовителю для гарантийного ремонта или замены.
