Пульт микшерский Alesis MultyMix-6 FX

Пульт микшерский

ALESIS MultyMix-6 FX

Руководство пользователя

ВВЕДЕНИЕ

Поздравляем Вас с покупкой микшерского пульта серии MultyMix. Серия МultyМix выполнена в прочных металлических корусах и представляет собой конструкцию, которая является идеальной для небольшого живого коллектива, РА инсталляций, домашней студии. Пожалуйста ознакомьтесь с функциями этого микшера..

НАЧАЛО

1. Проверить соответствие напряжения питания в вашей сети рабочему напряжению прибора.

2. Перед включением в сеть, проверьте, что все входные линейки имеют минимальный уровень, а потребители, - усилители, записывающие и все устройства подключенные на выход пульта отключены от сети. Микшерский пульт ВСЕГДА включантся ПЕРВЫМ, а отключается от сети ПОСЛЕДНИМ!

3. Всегда выключите пульт) перед соединением и отсоединением) от источника питания.

4. Никогда не используйте растворители для очистки поверхности прибора.

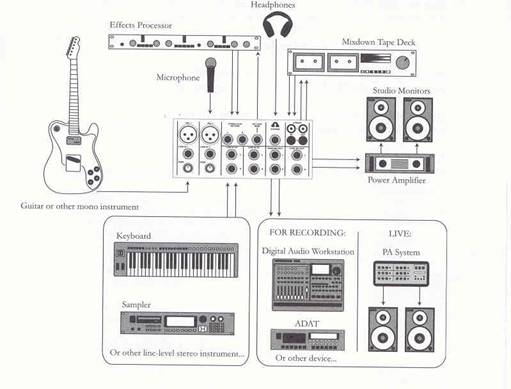

СХЕМА ПОДКЛЮЧЕНИЙ.

КОММУТАЦИЯ

Для соединения всегда используйте только те кабели, которые предназначены для данного вида устройств:

-  для подключения микрофона кабель XLR-XLR

-  для подключения линейного источника 1/4" TRS джек

-  для подключения линейного стерео источника RCA-RCA

Помните, что во всех микшерских пультах на линейных входах используются низкоомные входные каскады, поэтому прямое подключение виниловых проигрывателей, электрогитар, экектроакустических гитар ЗАПРЕЩЕНО. Используйте преампы или ди-боксы.

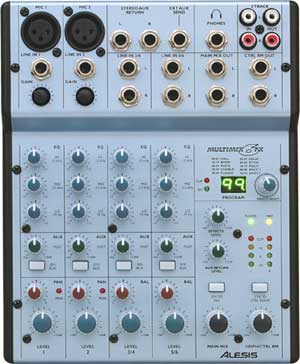

ПАНЕЛЬ СОЕДИНЕНИЙ

В верхней части MultyMix-6 FX находится панель соединений для подключения внешних источников сигнала : микрофонов, синтезаторов, CD и других линейных источников.

В правой части расположены выхода на усилитель, мониторинг, записывающие устройства.

Микрофонные входа ( Каналы 1-2)

В пульте использованы стандартные XLR-соединители оборудованные фантомным питанием + 48 В для использования с конденсаторными микрофонами.

Чувствительность предусилителей составляет – 50 dB

Линейные входа (Каналы 1-2)

Линейные входа оборудованы 1/4" TRS соединителями. Чувствительность предусилителей – 50 dB позволяет раскачать даже сигнал с караоке микрофона с соединителем “джек”, а также любой усилить линейный сигнал от клавишных, драм-машины и пр.

Линейные входа (Каналы 3-6)

В отличии от входов 1-2 , линейные входа 3-6 оборудованы парными 1/4" TRS соединителями,

Для левого и правого каналов. Предназначены для подключения линейных источников : синтезаторов, кассетных дек, CD, выходов компьютерных карт.

Выход на наушники

Оборудован стереофоническим гнездом 1/4 ” TRS. При использовании наушников с соединителем 1/8 ” TRS пользуйтесь переходником.

Посыл на эффекты

Оборудован гнездом 1/4 ” TRS. Предназначен для посыла сигнала на внешний процессор эффектов или мониторный усилитель. Уровень посыла регулируется в каждом канале отдельно.

Стерео возврат

Оборудован двумя гнездами 1/4 ” TRS. Предназначен для возврата сигнала с внешнего процессора эффектов. Общий уровень возврата регулируется ручкой Aux Return Level в мастер-секции.

Стерео вход ( 2-Track input)

Оборудован двумя гнездами RCA. Предназначен для подключения выходов записывающих устройств с целью мониторинга.

Основной выход

Оборудован двумя гнездами 1/4 ” TRS. Предназначен для подключению к усилителю мощности или другому потребителю сигнала.

ОРГАНЫ УПРАВЛЕНИЯ

Все шесть каналов управления имеют схожую структуру построения, только каналы 1-2 монофонические, а 3-6 стереофонические.

Уровень громкости

Этим регулятором осуществляется выбор необходимого уровня для каждого из каналов

Панорама или Баланс

Этот регулятор предназначен для установки точки источника в панораме L-R, на каналах 3-6 для балансировки уровней левого и правого каналов.

Посыл

Устанавливает уровень посыла сигнала на встроенный (внешний) процессор эффектов илимониторный усилитель

Эквалайзер

Тремя регуляторами частоты 75 Hz, 2,5 kHz и 12 kHz устанавливается необходимая частотная характеристика канала.

МАСТЕР СЕКЦИЯ

Уровень мастер-выхода

Регулятор отвечает за установку общего уровня микса всего пульта.

Уровень наушников/ контрольный выход

Регулирует выходной уровень сигнала подаваемого на наушники.

Уровень возврата

Общий уровень возврата регулируется ручкой Aux Return Level в мастер-секции.

Уровень эффекта

Регулирует уровень возврата с встроенного процессора эффектов.

ВСТРОЕННЫЙ ПРОЦЕССОР ЭФФЕКТОВ

Микшерский пульт ALESIS MultyMix-6 FX оборудован встроенным процессором эффектов, содержащим 100 пресетных программ. Для удобства выбора программ предназначен LED-дисплей и врахающиуся переключатель.

Описание эффектов.

HALL

Позволяет получить эффект реверберации от небольшого амбиента до большого концертного зала

ROOM

Имитация пространства комнаты.

PLATE

Симулятор классических ревербераторов 70-80 годов, использовавших металлические платины больших размеров.

CHAMBER

Симулятор классических ревербераторов 50-60 годов.

CHORUS/FLANGER

Модуляционные эффекты.

DELAY

Классический эффект эхо.

PITCH

Эффект сдвига высоты тона.

MULTI & MULTI II

Комбинации из двух совмещенных эффектов.

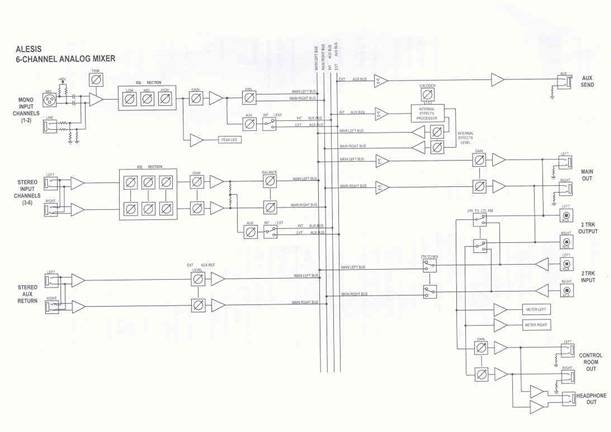

БЛОК-ДИАГРАММА

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

Гарантийный срок на микшерский пульт ALESIS MultyMix-6 FX - 6 (шесть месяцев) со дня продажи.
