Каталог деталей и сборочных единиц
ЖЗК-7-6

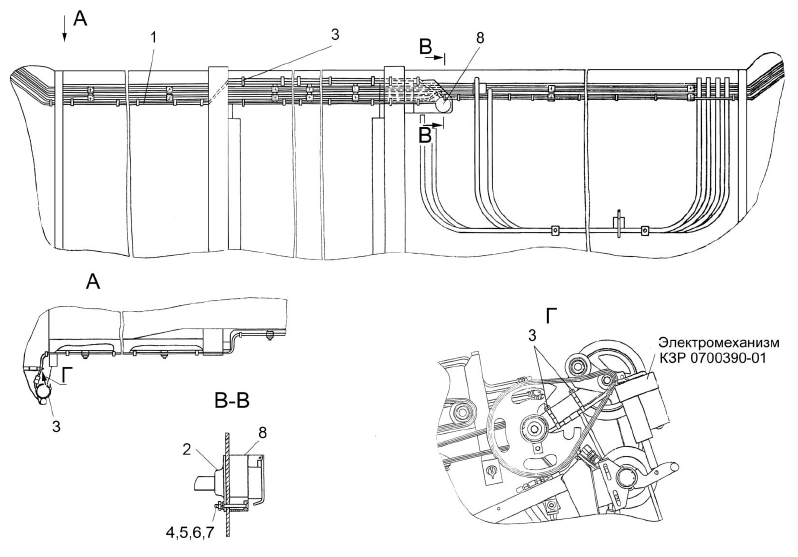

Рисунок 35 – Электрооборудование жатки КЗР
89
|
Каталог деталей и сборочных единиц
ЭЛЕКТРООБОРУДОВАНИЕ ЖАТКИ КЗР (рисунок 35)
ЖЗК-7-6
35
1
2
3
4
5
6
7
8
КЗК
КИС 0140068
Жгут жатки
Крышка
Лента стяжная зубчатая
Винт В2.М5-6ех40 – 17475
Гайка М5-6G – 5927
Шайба 5 65Г – 6402
5.01 – 11371
Розетка Р7-2
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
1
2
40
2
6
6
6
6
90
|
Каталог деталей и сборочных единиц
ЖЗК-7-6

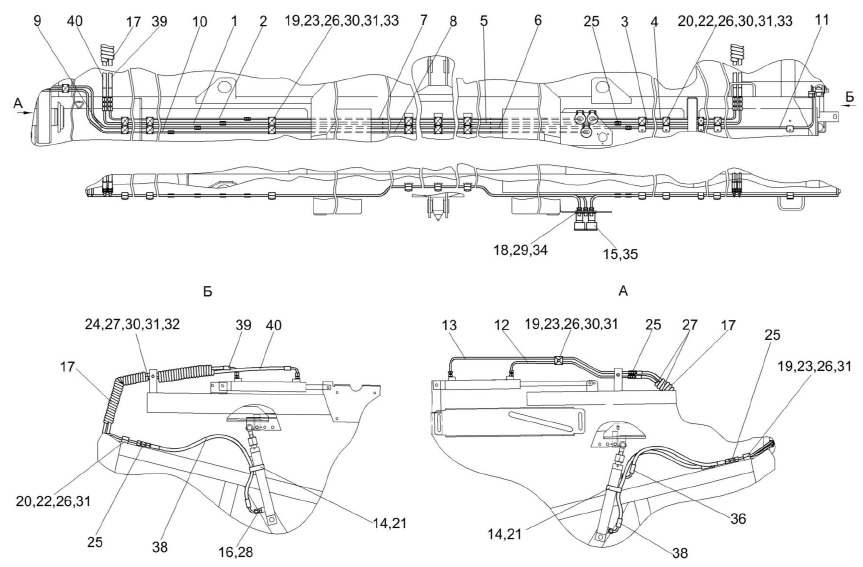

Рисунок 36 – Система гидравлическая ЖЗК-7-6 КЗК
91
|
Каталог деталей и сборочных единиц
СИСТЕМА ГИДРАВЛИЧЕСКАЯ ЖЗК-7-6 КЗК (рисунок 36)
ЖЗК-7-6
36
1-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
КЗК
КЗК04
КЗК05
КЗК02
КЗК02
КЗК01
КЗК02
КЗК01
КЗК02
КЗК02
КЗК02
КЗК02
КЗР 1580080А
КЗР 1580080А-01
А 23.02.180
МС
КЗК
Система гидравлическая ЖЗК-7-6
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Трубопровод
Хомут стяжной
Полумуфта наружная
Штуцер
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
1
92
|
Каталог деталей и сборочных единиц
ЖЗК-7-6
36
17
ОПЛ
Оплетка черная 20х16х20
КЗК
3
(L=300+10 мм)
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
КЗК 1589612
КЗР 1580001
КЗР 1580002
КЗР 1580005
КЗР 1580402
КЗР
КЗК 1790001
УЭС 0602602
Штуцер
Брус
Брус
Уплотнение ПР-067 (L=180-10 мм)
Накладка
Накладка
Брус
Штуцер
Болт М6-6eх45 – 7798
Болт М6-6eх50 – 7798
Прокладка 12 М1 – 23358
Гайка М14х1,5-6G – 2526
Гайка М6-6G – 5915
Шайба 6Т 65Г – 6402
Шайба А 6.01 – 6958
6.01 – 11371
14.01 – 11371
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
КЗК
3
40
12
2
6
21
2
15
19
8
1
3
24
27
1
15
6
93
|
Каталог деталей и сборочных единиц
ЖЗК-7-6
36
35
36
Кольцо
Рукав высокого давления
КЗК
КЗК
3
1
РВД 6-1SN-М14х1,5-24°-660-0°-90°
(Польша, “Stomil”)
37
Рукав высокого давления
КЗК
2
РВД 6-1SN-М14х1,5-24°-700°
(Польша, “Stomil”)
38
Рукав высокого давления
КЗК
2
РВД 6-1SN-М14х1,5-24°-800-0°-90°
(Польша, “Stomil”)
39
Рукав высокого давления
КЗК
1
РВД 6-1SN-М14х1,5-24°-1200-0°-90°
(Польша, “Stomil East”)
40
Рукав высокого давления
КЗК
1
РВД 6-1SN-М14х1,5-24°-1500-0°-90°
(Польша, “Stomil East”)
94
|
Каталог деталей и сборочных единиц
ЖЗК-7-6

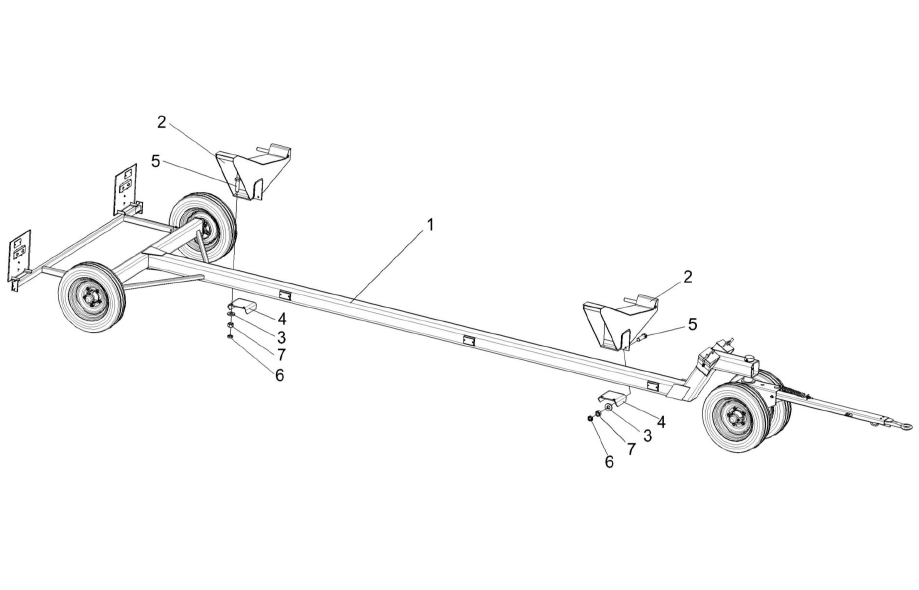

Рисунок 37 – Тележка транспортная КЗР
95
|
Каталог деталей и сборочных единиц
ТЕЛЕЖКА ТРАНСПОРТНАЯ КЗР (рисунок 37)
ЖЗК-7-6
37
1-7
1
2
3
4
5
6
7
КЗР
КЗР
КЗР 1596000
КЗР 0202674А
КЗА
Тележка транспортная
Тележка транспортная
Лонжерон
Шайба
Прижим
Болт М16-6eх55 – 7796
Гайка М16-6G – 2526
Гайка М16-6G – 5915
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
1
1
2
8
2
8
8
8
96
|
Каталог деталей и сборочных единиц
ЖЗК-7-6
Рисунок 38 – Тележка транспортная КЗР (установка оси передней и дышла)
97
|
Каталог деталей и сборочных единиц
ТЕЛЕЖКА ТРАНСПОРТНАЯ КЗР (УСТАНОВКА ОСИ ПЕРЕДНЕЙ И ДЫШЛА) (рисунок 38)
ЖЗК-7-6
38
1-38
КЗР
Тележка транспортная
КЗР
1
4,13,13,17-21, КЗР 1593000
Ось передняя
КЗР
1
28,31,32,35,37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
КЗР 0390010
КЗР
КЗР 1590100
КЗР 1593010
КЗКА-01
ППЕ 3900100
КЗР 1590002
КЗР 1590402
КИС 0208101
КИС 0208601
КИС 0208606
КИС 0208609
КРН 0800415
А 04.02.014
А 04.02.017-01
Крышка
Дышло
Колесо
Каркас
Рама тележки
Упор противооткатный
Крышка
Пружина
Шайба
Захват
Пружина
Пружина
Крышка
Прокладка
Болт переднего колеса
КЗР
КЗР
КЗР
КЗР 1593000
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР 1593000
КЗР 1593000
КЗР
1
1
4
1
1
2
2
2
1
1
1
1
2
2
20
98
|
Каталог деталей и сборочных единиц
ЖЗК-7-6
38
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
А 04.02.018
Н. 130.02.201-02
Н. 130.02.403-02
Н. 130.03.601
Н. 130.03.602
Гайка крепления колеса
Ступица
Колпачок
Втулка
Гайка
Болт М8-6eх16 – 7796
Болт М10-6eх105 – 7796
Винт B. М6-6eх12 – 17473
Винт B2.М8-6eх16 – 17475
Гайка М10-6G – 2526
Гайка М8-6G – 5915
Гайка М12-6G – 5915
Манжета 1.2-55х80-1 – 8752
Масленка 1.2 – 19853
Ось 6-20 b12х180 – 9650
Подшипник 7207А – 27365
Подшипник 7208А – 27365
Шайба C.8.01 – 11371
КЗР
КЗР 1593000
КЗР 1593000
КЗР 1593000
КЗР 1593000
КЗР 1593000
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР
КЗР 1593000
КЗР
КЗР
КЗР 1593000
КЗР 1593000
КЗР
20
2
2
2
2
6
1
12
4
2
4
6
2
1
1
2
2
4
99
|
Каталог деталей и сборочных единиц
ЖЗК-7-6
38
34
35
36
37
38
Шайба C.10.01 – 11371
Шайба 2.24.01 – 11371
Шплинт 4х32 – 397
Шплинт 5х40 – 397
Световозвраща
КЗР
КЗР 1593000
КЗР
КЗР 1593000
КЗР
2
2
1
2
6
100
|
Каталог деталей и сборочных единиц
ЖЗК-7-6

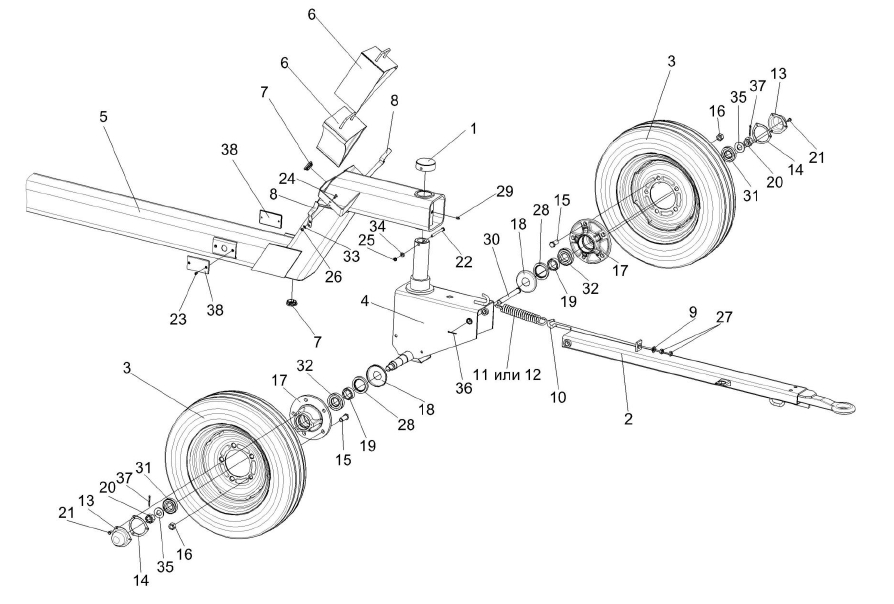

Рисунок 39 – Тележка транспортная КЗР (установка задних колес и балки габаритной)
101
|
Каталог деталей и сборочных единиц
ЖЗК-7-6
ТЕЛЕЖКА ТРАНСПОРТНАЯ КЗР (УСТАНОВКА ЗАДНИХ КОЛЕС И БАЛКИ ГАБАРИТНОЙ) (рисунок 39)
39
1-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
КЗР
КЗР 1590100
КЗКА-01
КЗК
КЗК
КРН 0800415
А 04.02.014
А 04.02.017-01
А 04.02.018
Н. 130.02.201-02
Н. 130.02.403-02
Н. 130.03.601
Н. 130.03.602
Тележка транспортная
|
