Бобышки, пробки и прокладки (стр. 3 )

Размеры в миллиметрах

Dy	d	D	D1	d1	d3	l	L
50	100
Масса, кг
8	Rc 1/4	30	23	10,80	17,0	20	0,22	0,47
10	Rc 3/8	26	14,30	20,5	24	0,20	0,41
15	Rc 1/2	40	37	17,90	24,0	29	0,37	0,76
20	Rc 3/4	50	36	23,25	29,5	31	0,58	1,19
25	Rc 1	44	29,35	35,5	37	0,46	0,95
40	Rc 1 1/2	70	63	43,70	50,0	42	0,86	1,78
50	Rc 2	80	73	55,25	61,5	44	0,98	2,02

Пример условного обозначения бобышки типа 1, исполнения 2, с резьбой G 3/8 длиной 100 мм, из стали 10Г2:

Бобышка 1-2-G 3/Г2 ОСТ 26.260.460-99.

То же, бобышки типа 2, исполнения 3 с резьбой Rc 1/4, длиной 100 мм из стали 09Г2С:

Бобышка 2-3-Rc 1/Г2С ОСТ 26.260.460-99.

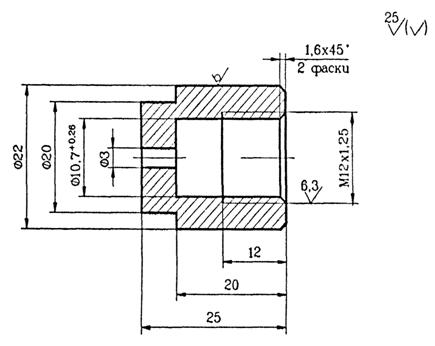

Тип 3

Рисунок 7

Примечание - Масса бобышки 0,05 кг

Пример условного обозначения бобышки типа 3 с резьбой M12×1,25 из стали 10Г2:

Бобышка 3-М12×1,25-10Г2 ОСТ 26.260.460-99.

3.2 Пробки по конструкции и размерам предусматриваются пяти исполнений:

исполнение 1 - с метрической резьбой (рисунок 8, таблица 8);

исполнение 2 - с трубной цилиндрической резьбой (рисунок 8, таблица 9);

исполнение 3 - с трубной конической резьбой (рисунок 9, таблица 10);

исполнение 4 - с метрической резьбой (рисунок 10, таблица 11);

исполнение 5 - с метрической резьбой М12×1,25 (рисунок 11).

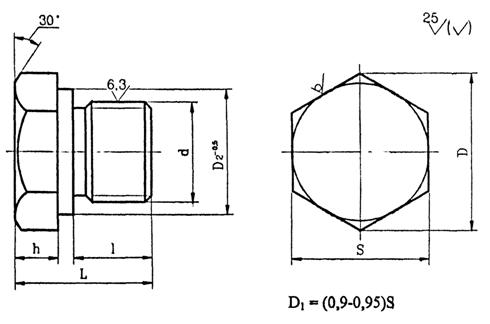

Исполнения 1 и 2

Рисунок 8

Исполнение 3

Остальное - см. рисунок 8.

Рисунок 9

Таблица 8

Размеры в миллиметрах

Dy	d	D	D2	L	l	h	Размер «под ключ»	Масса, кг
S	пред. откл.
10	М12×1,5	29,9	25	30	16	8	27	- 0,52	0,06
15	M18×1,5	35,0	31	10	32	- 1,00	0,13
M18×2,0
M20×1,5
20	M27×1,5	39,6	35	36	20	12	36	0,22
M27×2,0
25	M30×1,5	50,9	43	44	25	15	46	0,40
M33×2,0	0,42
32	M39×3,0	60,8	52	52	30	17	55	- 1,20	0,69

Таблица 9

Размеры в миллиметрах

Dy	d	D	D2	L	l	h	Размер «под ключ»	Масса, кг
S	пред. откл.
10	G 3/8	29,9	25	30	16	8	27	- 0,52	0,07
15	G 1/2	35,0	31	10	32	- 1,00	0,13
20	G 3/4	39,6	35	36	20	12	36	0,22
25	G 1	50,9	43	44	25	15	46	0,43
32	G 1 1/4	60,8	52	52	30	17	55	- 1,20	0,74
40	G 1 1/2	72,1	62	54	33	65	1,04
50	G 2	83,4	72	58	35	19	75	1,60

Таблица 10
