53—отдел вооружения, содержащий артиллерийские выст­релы, снаряды, трубки, взрыватели и их укупорку;

В — выстрел раздельного заряжания;

Ф — фугасный снаряд;

625 — номер 203-лш гаубицы обр. 1931 г., для которой выстрел предназначался.

Индекс 53-ВФ-625У указывает, что выстрел, имеющий приве­денное выше наименование, снабжен уменьшенным боевым за­рядом.

Сокращенный индекс отличался от полного отсутствием пер­вых двух цифр, указывающих отдел вооружения.

Например: УОФ-354 — выстрел патронного заряда с осколоч­но-фугасным снарядом к 76-лш дивизионным пушкам;

Г-530 — бетонобойный снаряд к \52-мм гаубицам, гаубицам-пушкам и пушкам;

Ж-545 — полный переменный заряд (нового образца) в гильзе к 152-лш пушкам обр. 1910/30, 1910/34 гг. и к гаубице-пушке обр. 1937 г.

Основные данные, артиллерийских снарядов и мин Советской Армии приведены в табл. 17.

таблица 17.

Калибр мм.	Снаряд или мина	Вес снаряда или минометной мины, кг	Вес снаряжения, кг
1.Артилерийские снаряды
122	Фугасный	22,6	3,3-4,8
152	Фугасный	40,5	6,1-8,9
45	Осколочный	2,0	0,118
76	Осколочный	6,5	0,46—0,54
122	Осколочный	21,8	2,92
152	Осколочный	40,0	5,66
76	Осколочно-фугасный	6,2	0,71
122	Осколочно-фугасный	25,0	3,7
152	Осколочно-фугасный	43,6	6,3—6,9
76	Шрапнель	6,5	0,085 (вышинойб за­ряд)
107	Шрапнель	16,6	0,196 (вышинойб за­ряд)
122	Шрапнель	23,0	0,205 (вышибной заряд)
152	Шрапнель	41,0	0,5 (вышибной за­ряд)
152	Бетонобойный	40,0	5,1
203	Бетонобойный	100,0	15,4
2. Мины
50	Осколочная	0,92	0,09
82	Осколочная	3,40	0,46
120	Осколочно-фугасная	15,9	1,62
3. Реактивные мины
82	Осколочная	7,62	Разрывного заряда — 0,6; порохового заряда— 1,18
132	Осколочно-фугасная	42,5	Разрывного заряда — 4,9; порохового заряда — 7,:1
300	Фугасная	91,5	Разрывного заряда — 28,9; порохового заря­да— 11,

6. КЛЕЙМЕНИЕ, ОКРАСКА И МАРКИРОВКА ГЕРМАНСКИХ АРТИЛЛЕРИЙСКИХ БОЕПРИПАСОВ

Отличительные знаки, наносившиеся на выстрелы и их эле­менты германской артиллерии, имеют в целом то же назначение, что и соответственные отличительные знаки на боеприпасах Со­ветской Армии. Основной особенностью германской системы, от­личительных знаков, было отсутствие индексов для, снарядов и выстрелов и широкое применение цифровой шифровки при клей­мении и маркировке боеприпасов.

Клейма

Клейма наносились на снаряды, взрыватели, трубки, гильзы и средства воспламенения.

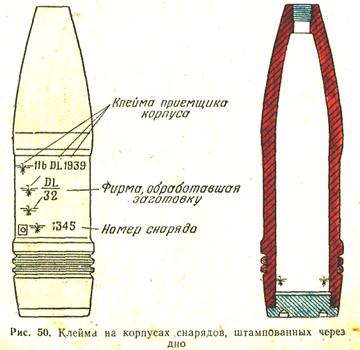

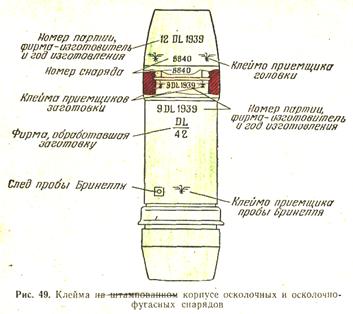

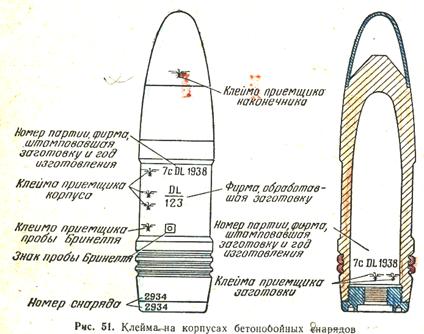

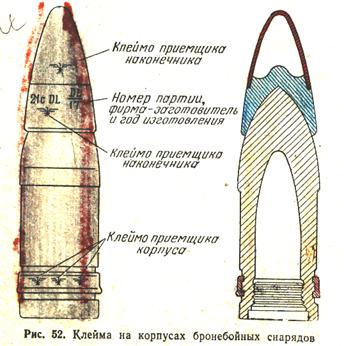

Примеры расположения клейм на германских снарядах при­ведены на рис. 49—53.

Клейма на взрывателях (рис. 54) располагали на наружной поверхности корпуса в одну или две строчки. При этом указыва­лись: марка взрывателя, условный знак фирмы, изготовившей взрыватель, номер партии и год изготовления.

Помимо этого, на ударных трубках и взрывателях с несколь­кими установками клейма, расположенные подле установочных рисок, указывали наименование соответственной установки и иногда время замедления.. Наиболее распространенными были следующие клейма: Х - походное крепление; О или ОV - установка без замедле­ния; mV - установка на замедление; mV 0,15 - установка на замедление 0,15 сек; kV или K - установка на малое замедле - ние; gV или L - установка на большое замед- ление; 1/V - установка на первое за­медление; 2/V-установка на второе за­медление.

Окраска

Окраска наносилась на снаряды, взрыватели и гильзы.

Предохранительная окраска наносилась по всей поверхности, включая и центрующие утолщения.

Снаряды, мины и взрыватели имели следующую окраску.

Темно-зеленую защитную:

— всё снаряды основного и специального назначения назем­ной артиллерии, за исключением двух типов'" снарядов к 37-мм пушкам, - всех бронебойных и агитационных снарядов;

— все мины, оболочка которых изготовлена из стали;

— взрыватели, корпуса которых изготовлены из пластмассы с тонкой железной оболочкой.

Черную — все бронебойные снаряды, независимо от устрой­ства, калибра и системы, к которой они предназначались.

Желтую — все осколочные гранаты зенитной и авиационной артиллерии, за исключением тех 37-мм осколочно-трассирующих гранат, которые предназначались для наземной стрельбы из зе­нитных орудий; такие снаряды окрашены в темно-зеленый защит­ный цвет.

Красную:

— все мины, оболочка которых изготовлена из сталистого или ковкого чугуна;

— агитационные снаряды, головная часть которых окрашена в белый цвет.

Серебристую — два типа осколочно-трассирующих гранат к 37-мм - пушкам, предназначавшихся только для наземной стрельбы.

Маркировка

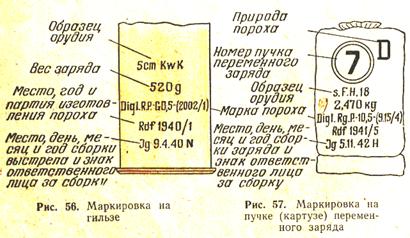

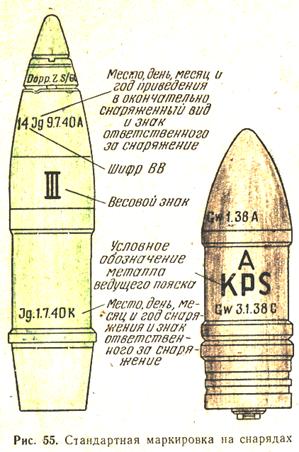

Маркировка наносилась на снаряды, гильзы и картузы бое­вых зарядов. Расположение и значение маркировки на этих эле­ментах выстрелов приведены на рис. 55—57.

Отличительная маркировка на снарядах, наносившаяся на ци­линдрическую часть, определяет тип снаряда, металл или способ изготовления, корпуса:

Nb — дымовой снаряд;

Ub — практический снаряд;

Stg — литой стальной корпус;

Во или ВоРг — штампованный корпус;

РG — корпус из сталистого чугуна.

Весовая категория указывалась в виде римских цифр I, II, III, IV и V. Цифра III обозначала нормальный вес (±1%), I и II — легче, а IV и V — тяжелее нормального на 1—5%.

Некоторые сокращенные и условные обозначения, имею­щиеся на германских боеприпасах и их элементах, приведены в табл. 18.

Таблица 18

Сокращенное обозначение	Значение
А	Вышибной заряд
аА или а/А	Старый образец
В1	Боеприпас с инертным снаряжением
Во или ВоРг	Корпус снаряда изготовлен из заготовки пу­тем механической обработки
Вг или ВгG	Зажигательный снаряд
Buntr	Снаряд, дающий при разрыве облако цветно­го дыма
Deut	Снаряд для целеуказания, дающий облако цветного дыма
Е	Бронебойно-зажигательный снаряд, снаряженный термитом в электронном футляре
Ei	Пристрелочный снаряд
Ех	Учебный снаряд (учебный патрон)
F	Снаряд для сверхдальней стрельбы
H1	Снаряд кумулятивного действия
(HI/A, H1/B и Н1/С)
Kh или lg M	Длинный запальный стакан
Kt или КТ	Картечь
Nb	Дым (туман)
Nb. St или Nb. St. S	Дымовая мина стальная (старого изготовле­ния)
O	Без (чего-нибудь)
OM	Без запального стакана
Ph	Бронебойно-зажигательный снаряд с фосфором
Rot	Снаряд, дающий при разрыве облако красного дыма
Stg	Стальной литой

Основные данные о германских артиллерийских снарядах и минах приведены в табл. 19

Таблица 19.

Калибр, мм	Вес снаряда или мины, кг	Вес разрывного заряда, кг
1. Артиллерийские снаряды
20	0,115—0,148	0,009
37		0,185
47	1,6 –2,1	0,146
50	1,8-2,1	0,070
75	5,45—6,7	0,70
76,2
88	9,0-10,2	0,80
105	14,8—16,0	0,885 – 1,60
122
128
150	40,0 – 45,0	3,50 – 5,10
170	62,8	6,0
210	135,0 – 154,0	8,17 – 18,90
211	113,0 – 121,0	11,50 – 17,70
238	151,4	19,00
240	166,0 – 180,0	10,40 – 23,60
280	280,0	28,00
305	287,0 – 380,0	-
420	800,0 – 1160,0	25,00 – 144,00
2. Минометные мины
49	0,90	0,12
81	3,50	0,53
105	7,36	1,10
119	9,30	-
150	30,00	9,00
170	53,00	-

Основные данные о германских реактивных минах приведены в табл. 20
