1. В случаях отказа датчика ДПМ в эксплуатации или при появлении неисправности в период гарантийных обязательств, а также обнаружения некомплектности при первичной приемке, потребитель должен выслать в адрес предприятия-изготовителя письменное извещение со следующими данными:
· тип ДПМ, заводской номер, дата выпуска и дата ввода его в эксплуатацию;
· наличие у потребителя контрольно-измерительных приборов для поверки ДПМ;
· адрес, по которому должен прибыть представитель предприятия-изготовителя, номер телефона;
· перечень необходимых документов для получения пропуска.
2. Порядок рекламирования и предъявления штрафных санкций определяется действующими условиями поставки продукции.
3. Лист регистрации рекламаций.
Содержание | Меры, принятые по рекламации | Подпись лица, ответственного за ремонт |
Закрытое акционерное общество
«Теплоэнергетические технологии»
ДАТЧИК ПЕРЕМЕЩЕНИЯ МАГНИТНЫЙ
ДПМ-200
ПАСПОРТ
на изделие №___________________2005 г.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с действующей технической документацией предприятия изготовителя и признано годным к эксплуатации.
Представитель предприятия изготовителя
_____________
М. П. «__»___________2005 г.
Поверитель:_____________
М. П. «__»___________2005 г.
ЕКАТЕРИНБУРГ
2004 г.
|
|
Основные технические данные
Наименование параметра | Значение по ТУ | ||
Диапазон измерений, мм | 0-200 | ||
Погрешность измерений *, % | ±1 | ||
Напряжение питания, В | ±12±10% | ||
Диапазон рабочих температур, °С | от -40 до +85 | ||
Размеры, мм | 140х140х50 | ||
Масса, г | 800 |
 |
Краткое описание

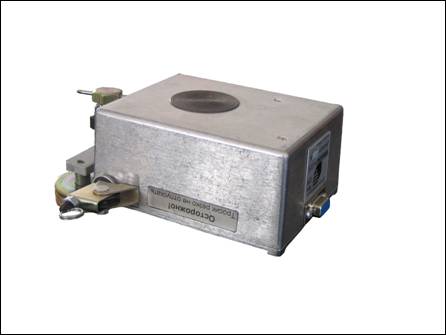

Датчик перемещения магнитный (ДПМ) предназначен для измерения линейного перемещения. Он обеспечивает непрерывное преобразование измеряемого параметра в унифицированный выходной сигнал ±5мА. Датчик снабжен магнитной стойкой, что значительно упрощает его установку на объекте.
Гарантии изготовителя
1. Предприятие-изготовитель гарантирует соответствие датчика ДПМ требованиям технического задания при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
2. Гарантийный срок хранения – 6 месяцев со дня изготовления.
3. Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
4. Предприятие-изготовитель обязуется в течение гарантийных сроков безвозмездно ремонтировать ДПМ (вплоть до его замены), если за этот срок ДПМ выйдет из строя или его характеристики окажутся ниже норм, установленных техническим заданием.
Безвозмездный ремонт или замена ДПМ в целом производится при условии соблюдения правил эксплуатации.
Почтовый адрес: г. Екатеринбург, а/я 211, технологии» тел./факс.: (3E-mail: *****@***ru
Эксплуатация
Датчик подключается через стандартный 9-ти контактный разъем к внешним устройствам. Назначение контактов следующее:
Контакт | Цепь | Контакт | Цепь | |
1 | +12 V | 5 | - I датчика | |
2 | 0 V | 6 | - | |
3 | -12 V | 7 | 0 V | |
4 | + I датчика | 8, 9 | – |
Типовая схема подключения датчика
Длина кабеля связи с датчиком не более 150м. Провода ±IД должны быть парно перевиты или экранированы.
