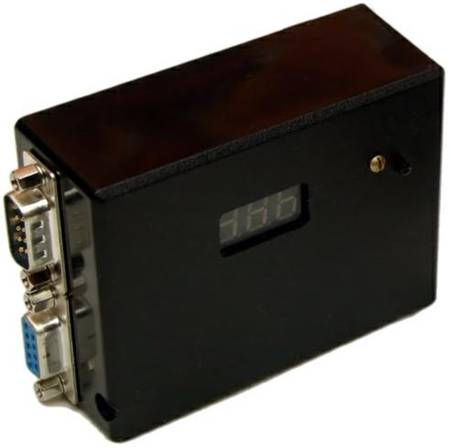

Инструкция на хронограф

ИНСТРУКЦИЯ НА ХРОНОГРАФ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Диапазон измерения скорости 5 – 999 м\с (и выше)

- Погрешность измерения времени, макс. 0,2 мкс

- Память на 96 выстрелов

- Питание от 4-х элементов или аккумуляторов АА, или через разъем, от внешнего сетевого адаптера с напряжением 9в (7-12в) , но подходят и некоторые зарядники от сотовых телефонов (например Нокиа) . Элементы питания из прибора при этом должны быть вынуты (при свежих элементах хронораф не перейдет на питание от сетевого адаптера а будет продолжать питаться от элементов. При подсевших элементах в них начнет втекать ток подзаряда, что может привести к их нагреву, разгерметизации и выливанию электролита со всеми вытекающими последствиями), кратковременное включение допустимо и с ними (до нескольких минут).Аккумуляторы можно не вынимать, при этом будет происходить их автоматическая подзарядка током 90-130ма до достижения напряжения на них 5,4в.

- Потребляемый ток (в зависимости от режима и количества одновременно высвечиваемых сегментов индикатора):20-80ма.

ВКЛЮЧЕНИЕ:

Происходит при первом «кратковременном нажатии» на кнопку. Прибор включается и попеременно индицирует скорость (2 сек.) и его номер(0,7сек) последнего сохраненного результата. (если результатов в памяти нет, то индицируются два перемигивающихся нуля.)

Последующими «кратковременными нажатиями» производится перебор режимов по кольцу.

Манипуляции внутри режимов(в которых это допускается) производятся «удлиненным нажатием» на кнопку(0,5-1,5сек).При этом «удлиненное нажатие» индицируется загоранием точки справа.(если она загорелась то при отпускании кнопки действие будет воспринято как «удлиненное нажатие»)

РЕЖИМЫ:

Ч. В. число выстрелов- показывает попеременно скорость и номер последнего выстрела.

В этом же режиме можно просмотреть результаты скоростей, хранящихся в памяти

сделав «Удлиненное нажатие»,после чего будет попеременно высвечиваться скорость и номер первого замера. Каждое «кратковременное нажатие» будет высвечивать следующий результат и так по кольцу.

Выход и з этого подрежима-« Удлиненное нажатие».

С. С. скорость стрельбы (выстрелов\мин)

С Р среднее значение скорости (м\с)

С. О. стандартное отклонение (м\с)

_-_ максимальное зарегистрированное значение скорости (м\с)

-_- минимальное зарегистрированное значение скорости (м\с)

ВРЕ время, потраченное на все выстрелы (минут. секунд)

СБР Сброс, выполняется «удлиненным нажатием» кнопки.

При этом память обнулится. (Если вы случайно сделали сброс, а старые результаты вам нужны: сделайте «выключение без сохранения», удерживая кнопку более 6сек. При следующем включении старые данные вновь появятся.)

СО2 в этом режиме индицируется и переключается ток через ИК светодиоды.

Индицируется : 0-обычный ток,1-повышеный ток. Переключения выполняются «удлиненым нажатием» кнопки. Повышеный ток следует включать если в обычном режиме прибор начинает выдавать неадекватные показания скорости при измерении, которые могут быть вызваны действием на оптопары интенсивной струи газов СО2 или «дизелингом».

ОП показывает ток через оптоприемники(округленный в милиамперах), первого и второго через тире (6-7 например).Позволяет судить о степени загрязненности оптодатчиков (при их загрязнении он снижается) и определения потребности в их чистке.

Максимальный индицируемый ток равен 9ма, если реальный ток больше, то он все-равно индицируется как 9ма.

Переход из режима в режим происходит по кольцу при «кратковременном нажатии» на кнопку.

ИЗМЕРЕНИЕ СКОРОСТИ ВЫСТРЕЛА:

Прибор сконструирован таким образом что измерение скорости возможно в любой момент времени и из любого режима. После выстрела прибор сам переходит в режим отображения его номера (0,7сек) и скорости(2сек).

ВЫКЛЮЧЕНИЕ:

Нажать и удерживать кнопку более 3сек - появится OFF, если теперь отпустить кнопку то произойдет «выключение с сохранением» всех (старых и вновь полученых) результатов в энергонезависимой памяти. Если кнопку продолжать удерживать еще 2 сек то появится - - - , и при отпускании кнопки произойдет «выключение без сохранения» вновь полученых результатов, в памяти останутся только старые результаты.

«Выключение с сохранением» произойдет автоматически, если не пользоваться устройством более 3-х минут.

Если необходимо стереть энергонезависимую память (например при заполнении всех ее 96 ячеек)то необходимо сбросить текущие результаты в режиме СБР и произвести «Выключение с сохранением».

РАБОТА С КОМПЬЮТЕРОМ:

Хронограф подключается к СОМ порту компъютера через "НУЛЬ МОДЕМНЫЙ" (9F-9F или "мама-мама") кабель. Если свободный СОМ порт в компъютере отсутствует (или его вообще нет, как например в некоторых Ноутбуках) возможно использовать адаптеры USB-СОМ. С помощью терминальной программы, входящей в состав любой современной операционной системы (напр. "HyperTerminal" для Windows ) возможно просматривать и сохранять на компъютере содержимое ячеек памяти хронографа. Нажатие на любую клавишу клавиатуры компъютера отобразит на экране все содержимое памяти хронографа.

Предварительно в терминальной программе необходимо настроить параметры подключения: в закладке ПАРАМЕТРЫ ПОРТА установить -

Скорость (Boudrate) 9600

Биты данных (Data bits) 8

Четность (Parity) нет (none)

Стоповые биты (Stop bits) 1

Управление потоком (Hand shaking) XON/XOFF

Сообщения об ошибках:

--1 не сработал первый оптодатчик

1-- не сработал второй оптодатчик

Н засорен или в обрыве первый оптодатчик

Н засорен или в обрыве второй оптодатчик

Н Н засорены или в обрыве оба оптодатчика, либо датчик не подключен к хронографу.

Эти сообщения (Н, Н Н) индицируются периодически с интервалом 3 сек.

БА напряжение питания ниже нормы. Если напряжение ниже 4в то сообщение индицируется периодически с интервалом 3 сек. не влияя на работу хронографа. Если напряжение ниже 3,8в сообщение появляется один раз, после чего хронограф сам выключается.

ДОПОЛНЕНИЕ:

Полярность разъема питания:

центральный контакт +

Внешний контакт -

1) Примечание: Разъемы питания у зарядников бывают с несколько отличающимися по диаметру внутренними контактами. Поэтому может возникнуть ситуация, когда после использования зарядника в хронографе, его внутренний контакт расширится и станет плохо контактировать при подключении к сотовому телефону и перестанет его заряжать.

2) В хронографе предусмотрена возможность обновления его внутренней рабочей программы через СОМ порт. О появлении новой версии программного обеспечения и способе его обновления будет сообщаться.

3) Датчик необходимо надевать на ствол (примерно на 15-20мм), стороной-откуда выходит провод. При этом необходимо добиваться соосности ствола и датчика.

4) Когда подключается разъем датчика к хронографу или хронограф к компьютеру то хронограф должен быть выключен, воизбежание появления сбоев в его программе.

5) Необходимо оберегать хронограф от действия статического электричества. Перед работой с ним снимать с себя статический заряд, например касанием заземленных предметов.
