Измеритель ёмкости и индуктивности

ИЗМЕРИТЕЛЬ ЁМКОСТИ И ИНДУКТИВНОСТИ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Измеритель ёмкости и индуктивности (далее LC-метр) предназначен для измерения ёмкости электрических конденсаторов (в том числе, электролитических), индуктивности катушек и электрического сопротивления.

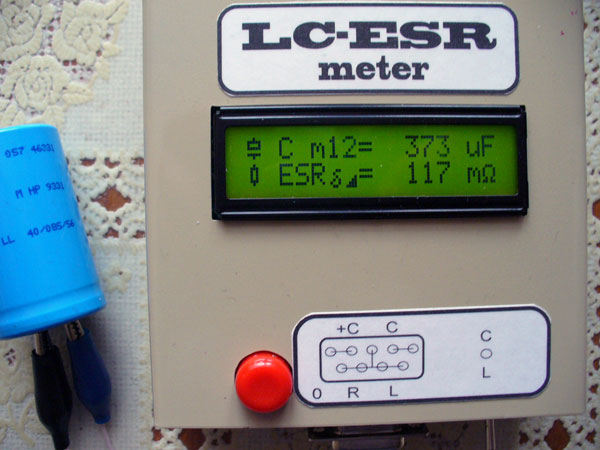

На передней панели прибора расположены информационный дисплей, красная кнопка проведения калибровки и мнемоническая схема подключения измеряемых радиокомпонентов.

На верхнем торце прибора расположен разъём питания прибора и включатель напряжения питания.

На нижнем торце прибора расположен переключатель режимов измерения L/C и разъём DB9 для подключения измеряемых радиодеталей к схеме LC-метра.

1.  Комплектация

Прибор комплектуется разъёмом питания и щупами для проведения измерений. Источник питания не входит в комплект прибора с целью его удешевления, а также в связи с тем, что прибор может эксплуатироваться в автономном режиме, с использованием батарей или аккумуляторов питания.

Прим.: Следует иметь в виду, что ёмкость и индуктивность прилагаемых измерительных щупов включаются в итоговые показания прибора. Следовательно, в случае проведения особо точных измерений, калибровка прибора является обязательной.

2.  Технические характеристики

Измеряемые параметры:

Индуктивность L 0.01 мкГ…20H

погрешность +/- 5%

Прим.: при измерении больших индуктивностей дополнительно во второй строке индикатора выводится паразитная емкость катушки.

Ёмкость С 0.1 пкФ…1 мкФ

погрешность +/- 5%

Ёмкость электролитических конденсаторов +С 1 мкФ…100 000 мкФ

погрешность +/- 5%

Прим.: дополнительно измеряются тангенс угла диэлектрических потерь и внутреннее сопротивление электролитического конденсатора.

Сопротивление R 0.001…1 Ом

погрешность +/- 5%

1…….30 Ом

погрешность +/- 10%

Прим.: режим измерения сопротивлений является вспомогательным и на прецизионную точность измерений не претендует.

Напряжение питания прибора + 9 В постоянного тока

на центральном штырьке

разъёма питания

Ток, потребляемый от источника питания 100 мА (без подсветки индикатора – 15 мА)

Прим.: прибор защищён от подачи напряжения питания обратной полярности.

3. Работа с прибором

3.1 При первом включении в режиме Cx индикатор на короткое время показывает версию прошивки, затем показывает экран, на котором индицируется текущая частота генерации. Далее срабатывает реле для калибровки, и дисплей во второй строке показывает частоту генерации внутреннего генератора.

3.2 При первом включении в режиме Lx выводится сообщение “Lx to Cx mode!”, которое сообщает о необходимости переключения прибора в режим Cx для проведения первичной калибровки. При переводе переключателя в режим Сх, прибор самостоятельно завершает первичную калибровку.

3.3 После проведения внутренней калибровки прибор переходит в режим измерения, соответствующий положению переключателя С/L

3.4 Для калибровки прибора в процессе измерений нужно при замкнутых щупах (при измерении L) или при разомкнутых щупах (при измерении С) нажать и удерживать на некоторое время красную кнопку, пока не появится сообщение о сопротивлении R=2ххх Ohm, и отпустить кнопку. После этого выводится сообщение “Switch to Meas.” (переключите в режим измерения), выполняется калибровка, сопровождаемая сообщением ”С->0 “ или “L->0” в зависимости от выбранного режима измерения.

4. Измерение индуктивности катушек

Включить прибор. Произвести калибровку как указано в пункте 2.4. Подключить измеряемую индуктивность к соответствующим щупам (0-L) прибора и считать её значение.

В случае испытания некоторых не совсем качественных катушек с большим значением индуктивности, из-за их конструктивных особенностей прибор покажет наличие паразитной ёмкости Cp и соответственно откорректирует значение Lx. В данном случае точность показаний прибора не нормируется.

5. Измерение ёмкости конденсаторов

Включить прибор. Произвести калибровку как указано в пункте 2.4. Подключить измеряемый конденсатор к соответствующим щупам (0-C) прибора и считать его значение.

6. Измерение ёмкости электролитических конденсаторов

Включить прибор. Произвести калибровку как указано в пункте 2.4. Подключить измеряемый электролитический конденсатор к соответствующим щупам (0-+C)прибора и считать его значение.

Следует иметь в виду то, что «хороший» электролитический конденсатор имеет показатель m, приводимый в первой строке шкалы индикатора, 20 или меньше. Лучшие из экземпляров имеют показатель m около 1…3

Во второй строке индикатора указываются тангенс угла потерь электролитического конденсатора и его внутреннее сопротивление. Тангенс угла потерь характеризуется количеством секторов закрашиваемого прямоугольника. Чем хуже качество конденсатора, тем большее количество окрашенных сегментов в прямоугольнике.

7. Испытание электролитических конденсаторов в режиме измерения активных потерь в цепи переменного тока (ESR). Никаких дополнительных переключений производить не следует (остается режим С), испытуемый конденсатор подключается к контактам (0-+C). После нажатия на красную кнопку Тестер самостоятельно распознает, что подключено, сопротивление или конденсатор, и выводит соответствующую информацию. Следует иметь в виду, что информация о действительном значении U esr и R esr выводится на дисплей на короткое время (2-3 секунды), после чего индицируются другие параметры: ёмкость, величина m, тангенс угла потерь, внутреннее сопротивление.

8. Измерение сопротивлений

Включить прибор. Произвести калибровку как указано в пункте 2.4. Подключить измеряемый резистор к соответствующим щупам (0-+C)прибора и считать его значение. Режим является вспомогательным и на прецизионную точность измерений не претендует.

9. Гарантии

Прибор представляет собой сложное электронное устройство. Однако, при соблюдении обычных правил эксплуатации электронных приборов способен работать неограниченное время.

Гарантия на прибор даётся на срок 1 год. В течении гарантийного срока обеспечены технические консультации и проводятся необходимые ремонты в том случае, если некачественная работа прибора не связана нарушениями условий эксплуатации.
