Досмотровый комплекс “Циклон - рамка”

ДОСМОТРОВЫЙ КОМПЛЕКС “ЦИКЛОН - РАМКА”

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВИНС.461342.002ТO

19

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1 Фирма-изготовитель гарантирует соответствие комплекса требованиям, указанным в разделе 4, в течение 24 месяцев со дня отгрузки.

ВНИМАНИЕ! Во избежание нарушения работоспособности комплекса ЗАПРЕЩАЕТСЯ разборка радиоэлектронного блока и снятие колпаков с датчиков!

10.2. При потере работоспособности, либо несоответствии характеристик нормам раздела 4, фирма в течение гарантийного срока осуществляет гарантийный ремонт.

10.3. Гарантийные обязательства снимаются в случае:

-  -механических повреждений любой из составных частей комплекса - радиоэлектронного блока, датчиков, вызванных как нарушениями при транспортировке, так и нарушениями при эксплуатации;

-  -нарушения целостности пломб, находящихся под боковыми фальшпанелями блока.

При отсутствии технического описания с отметкой фирмы-изготовителя по независящим от фирмы причинам, претензии к качеству продукции не принимаются. В этих случаях ремонт комплекса осуществляется за счет потребителя.

Поставка за пределы СНГ без согласования с фирмой - изготовителем ЗАПРЕЩЕНА! Перепродажа изделия третьим лицам возможна при наличии эксклюзивного права. При нарушении данного условия фирма снимает с себя обязанности по обслуживанию комплекса.

11. СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ

АДРЕС ФИРМЫ – ИЗГОТОВИТЕЛЯ: г. ТОМСК, пр. Фрунзе, 94, офис 143, ООО "ВИХРЬ". Тел. (38; тел/

http://***** E-mail: *****@***ru

Номер Дата продажи

М. П.

18



3

СОДЕРЖАНИЕ	стр.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ	4
1. Назначение	4
2. Общие указания	4
3. Комплектность поставки	5
4. Основные технические характеристики	6
5. Указания по технике безопасности	7
6. Краткое описание комплекса	8
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ	11
7. Порядок работы с комплексом	11
8. Неисправности и методы их устранения	13
9.Требования к конструкции и установке рамки	14
10. Гарантийные обязательства	19
11. Сведения об изготовителе	19

4

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

ДОСМОТРОВЫЙ КОМПЛЕКС "ЦИКЛОН – РАМКА"

1.  НАЗНАЧЕНИЕ

Основное назначение комплекса - сторожевая функция - дистанционный досмотр посетителей в контролируемой зоне с целью обнаружения скрытых под одеждой или в вещах радиоэлектронных устройств при вносе – выносе в (из) помещения. Вариант установки комплекса приведен в разделе 9 настоящего ТО. Сторожевая функция реализуется основным вариантом комплекта поставки.

В универсальном комплекте поставки комплекс может выполнять не только основную сторожевую функцию, но и, при необходимости, может быть оперативно развернут для досмотра помещений с целью выявления размещенных в нем несанкционированно установленных радиоэлектронных устройств любого назначения, камуфляжа и размеров.

2. ОБЩИЕ УКАЗАНИЯ

Комплекс "ЦИКЛОН – РАМКА" (далее комплекс) представляет собой сложную радиотехническую систему, требующую бережного обращения в процессе эксплуатации. Особое внимание необходимо уделять сохранности высокочастотных кабелей и их разъемов.

После транспортировки комплекса в зимних условиях или хранения в холодных складских помещениях необходимо выдержать его при комнатной температуре не менее двух часов.

Перед включением комплекса внимательно ознакомьтесь с настоящим руководством по эксплуатации, назначением и расположением органов управления и гнезд для внешних соединений.

Комплекс сохраняет работоспособность при температуре среды от минус10 °C до плюс 40 °С и относительной влажности воздуха до 93% при температуре плюс 25 °С.

17



При использовании гибких металлизированных материалов не допускается отсутствие клеевого состава между слоями и в местах их перекрытия. При установке во вновь строящихся зданиях необходимо заранее определить место установки рамки и с помощью металлизированных гибких материалов произвести дополнительную экранировку стен, потолка, пола в выбранной зоне. После облицовки допускается декорирование любыми диэлектрическими строительными материалами (штукатурка, обои, деревянные или пластиковые панели и т. д.).

Пример установки изделия "Циклон-рамка" перед кабинетом руководителя приведен на рисунке 9.3.

16

Для этого требуется включить локатор ТОЛЬКО с одной антенной – в режиме досмотра помещений. Обследовать весь периметр места установки рамки – стены, пол, потолок. Ширина проверяемой зоны должна составлять шестикратный размер глубины рамки. Например, глубина рамки 80 см – зона проверки 480 см. Если при обследовании зоны расположения рамки наблюдается сигнал локатора, определите возможные источники сигнала и устраните их, либо примените дополнительное экранирование источника помех (локальное в области источника помех или увеличивая металлический экран путем установки дополнительных металлических листов или других экранирующих материалов по всему периметру рамки, не меняя саму конструкцию рамки из дерева).

В зоне установки рамки НЕ ДОЛЖНО ПРИСУТСТВОВАТЬ люминесцентных ламп, электронных часов, электронных табло и другой оргтехники! Расстояние от ламп или оргтехники должно быть не менее 4-х метров с обеих сторон рамки.

Комплекс может быть установлен в дверном проеме кабинета руководителя. При этом нужно учитывать следующие особенности. Необходимо снять всю декоративную обшивку проема. После установки датчиков крепление обшивки производить никелированными или хромированными шурупами (гвоздями). Все вращающиеся части дверей - петли, ручки, замки (вращается ключ и механизм замка) обязательно смазать любой смазкой (жидкой или густой), что предотвратит наличие большого количества металлических контактов. Дверной проем также обшивается металлом. Металл может находиться как снаружи декоративной обшивки, так и под ней. Альтернативным вариантом может служить облицовка проема (включая пол и потолок), а так же внутренней или внешней поверхности дверей металлизированной тканью либо другими экранирующими материалами (металлической фольгой на матерчатой основе, металлизированными обоями и т. д. в два слоя) путем наклейки в соответствии с инструкцией применения. Экранирующий материал может наклеиваться "встык" с небольшим (1-2мм) зазором либо "внахлест" с областью перекрытия (Рисунок 9.2).

5

3. КОМПЛЕКТНОСТЬ ПОСТАВКИ

Комплектность поставки – в соответствии с таблицей 3.1

Таблица 3.1

НАИМЕНОВАНИЕ	Комплект поставки
Основной	Универсальный
радиоэлектронный блок	1 шт.	1 шт.
головной телефон		1 шт.
датчик ВИНС.464613.002	2 шт.	2 шт.
датчик ВИНС.464613.001		1 шт.
пульт индикации	1 шт.	1 шт.
рукоятка датчика		1 шт.
имитатор	1 шт.	1 шт.
кабель ВЧ (2,2 м)	4 шт.	4 шт.
кабель ВЧ (1,2 м)		2 шт.
кабель ВЧ (0,25 м)	2 шт.	2 шт.
тройник СР50-151 ФВ	2 шт.	2 шт.
трансформатор ВЧ1	1 шт.	1 шт.
трансформатор ВЧ2	1 шт.	1 шт.
кабель питания (1,5 м)	1 шт.	1 шт.
кабель индикаторный	1 шт.	1 шт.
кабель питания c адаптером 220 В / =12 В (8 м)	1 шт.	1 шт.
кабель подключения батареи	1 шт.	1 шт.
переходник	1 шт.	1 шт.
предохранитель ВП1-1-0,5 А	2 шт.	2 шт.
ремень с регулируемой длиной		1 шт.
портфель типа “Дипломат”	2 шт.	2 шт.
руководство по эксплуатации	1 шт.	1 шт.

6

4. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4.1. Режим излучения - пачечно-импульсный

Мощность излучения в импульсе Вт

Средняя мощность не более 120 мВт

Частота излучения 680±1 Мгц

Класс излучения 900 KON

4.2. Комплекс обнаруживает:

-  радиоэлектронные устройства, выполненные с применением полупроводниковых приборов, находящиеся как во включенном, так и выключенном состояниях, включая любые звукозаписывающие устройства и скрытые видеокамеры;

-  отдельные узлы и сборки устройств с полупроводниковыми приборами;

-  отдельные полупроводниковые радиоэлементы;

-  любые малогабаритные звукозаписывающие устройства;

-  сотовые телефоны;

-  скрыто вносимые миниатюрные видеокамеры и другие изделия.

При выполнении сторожевых функций радиоэлектронные устройства и их компоненты обнаруживаются под одеждой человека или в личных вещах (портфели, чемоданы, сумки) при проходе его через зону контроля. Зона контроля для прохода, в виде двухстворчатой двери или отдельной рамки. размером (2.2*1.2*0.8) м. Это позволяет производить досмотр в полный рост человека.

Возможно применение комплекса (в универсальном комплекте поставки) как поискового для досмотра помещений.

При досмотре помещений и людей комплекс позволяет обнаруживать радиоэлектронные устройства:

-  под ковровыми покрытиями, под линолеумом;

-  в мебели;

-  за книгами в книжных шкафах;

15



14

9. ТРЕБОВАНИЯ К КОНСТРУКЦИИ И УСТАНОВКЕ РАМКИ

Рамка в комплект поставки комплекса не входит и должна быть изготовлена на месте с обязательным учетом всех требований, изложенных в настоящем разделе.

При несоблюдении указанных требований Изготовитель не гарантирует обнаружение объектов по п. 4.2 настоящего ТО в режиме сторожевой функции.

Вариант конструктивного исполнения рамки показан на рисунке 9.1

Материал рамки: либо древесностружечная плита, либо дерево -мм, либо каркас из пластмассы (см. рисунок 9.1). Не допускается применять в каркасе рамки металлические конструкции, кроме рекомендованных ниже.

По всему периметру проем рамки обшивается металлическим листом толщиной 0,5-0,7 мм. Это может быть нержавеющая сталь, медь, латунь, алюминий АМГ. Алюминий должен покрываться антикоррозийным покрытием. Медь или латунь должны быть зачищены. Не допускается появление на металлической обшивке окисленных пятен! Соединительные швы должны быть выполнены путем сварки, либо качественной пайки. Допускается соединение без пайки, но в стык, без контакта между листами (либо с небольшим, 1-2 мм, зазором, либо с тонкой диэлектрической прокладкой. См. рисунок 2). Электронный блок может быть закрыт пластиковым кожухом. На рисунке указана оптимальная ширина прохода - 1.2 м. Ширина может быть уменьшена до требуемой вам величины, но не менее чем до 90 см – ширины стандартного дверного проема. Центры антенн необходимо сместить относительно друг друга по высоте насм. Например, расстояние от центра одной антенны до порога рамки составляет см, второй соответственно см. Высота рамки - 2.2 м. Глубина рамки - не менее 80см. Антенны могут быть закрыты декоративным радиопрозрачным материалом, например, радиопрозрачным пластиком.

Перед установкой рамки в заданном месте (зоне) необходимо провести обследование локатором этой зоны для выявления и устранения возможных скрытых нелинейных образований.

7

-  в дверных и оконных проёмах;

-  в железобетонных стенах при заглублении до 50 см;

-  в кирпичных и деревянных стенах при заглублении до 70 см;

-  под одеждой человека или в личных вещах (портфели, чемоданы, сумки);

-  в крупногабаритной таре без предварительного вскрытия;

-  любые магнитофоны и диктофоны (как кинематические, так и цифровые), скрытые видеокамеры в ручной клади и под одеждой посетителей;

-  взрывные устройства с электронным управлением подрывом, как в помещениях, так и в посылках и бандеролях.

4.3. Индикация:

-  звуковая, на головной телефон.

-  звуковая и световая на выносном пульте индикации.

4.4. Питание комплекса осуществляется как от сети переменного тока частотой 50 Гц напряжением 220 В ±10% через адаптер с выходным напряжением постоянного тока =12 В, так и от любого автономного источника постоянного тока =12 В.

4.5. Мощность, потребляемая комплексом от источника 12 В, не превышает 2,5 Вт.

4.6. Масса НЕТТО комплекса не превышает 6 кг.

5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При эксплуатации комплекса необходимо соблюдать правила техники безопасности при работе с приборами, имеющими открытые излучатели радиочастотной энергии:

-  не допускать без необходимости длительного пребывания людей в активной зоне датчика (зоне контроля);

-  не оставлять включенным генератор радиоэлектронного блока после окончания работ;

8

-  мощность излучения комплекса соответствует действующим санитарным нормам и правилам при работе с ВЧ (HF) и СВЧ (UHF) установками в течение 8-ми часового рабочего дня.

6. КРАТКОЕ ОПИСАНИЕ КОМПЛЕКСА

6.1. Общие сведения

Состав комплекса указан в разделе 3. Комплекс размещается в двух портфелях типа "Дипломат".

6.2. Радиоэлектронный блок.

На лицевой панели радиоэлектронного блока расположены органы управления (см. рисунок 6.1).

Переключатель "ON-OFF” предназначен для включения питания и генератора.

Разъем с маркировкой "1" предназначен для подключения высокочастотного кабеля от излучающей антенны датчика.

Регулятор “SENSITIVITY” предназначен для плавного уменьшения чувствительности приемника от максимальной (в положении "MAX") на минус 60 dB в положении “MIN”.

Разъём с маркировкой “2” предназначен для подключения приёмной антенны датчика.

Здесь же расположено гнездо для подключения головного телефона либо индикаторного кабеля и световой индикатор включения питания.

С обеих боковых сторон лицевой панели расположены крепления для ремня.

На обратной стороне радиоэлектронного блока (см. рисунок 6.1) расположен разъем для подключения питания и предохранитель.

-

13

Направляя датчик колпаком от себя, выберите его ориентацию таким образом, чтобы в головном телефоне отсутствовал звуковой сигнал.

Внесите в активную зону датчика со стороны колпака имитатор на расстояние 0,5 м от датчика. Появление звукового сигнала будет свидетельствовать о работоспособности и готовности комплекса к работе. Дальнейшая работа с комплексом производится согласно служебной инструкции потребителя.

ВНИМАНИЕ! При выключении комплекса, прежде всего, установите переключатель “ON-OFF” в положение "OFF".

ЗАПРЕЩАЕТСЯ включать электронный блок без подключенной антенны датчика!

ЗАПРЕЩАЕТСЯ отключать датчик от электронного блока при включенном генераторе!

8. НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Если при включении комплекса согласно разделу 7 комплекс не работает, внимательно проверьте правильность подключения кабелей ВЧ. Кабелями ВЧ должны быть соединены одноименные разъемы датчика и электронного блока.

Если при включении переключателя "ON-OFF" не загорается световой индикатор, необходимо установить переключатель в положение "OFF", вынуть адаптер питания из сетевой розетки, после чего проверить целостность предохранителей. При обнаружении неисправного предохранителя заменить его на исправный.

При работе комплекса от автономного источника питания в электронном блоке предусмотрена защита от переполюсовки. Если при включении блока не загорается индикатор питания, смените полярность подключения источника

Комплекс сохраняет работоспособность при напряжении 9,5 … 14,5 В. Если при повторном включении предохранитель выходит из строя или обнаруживаются другие признаки неисправности, необходимо направить комплекс в адрес фирмы-изготовителя для ремонта.

12

Тумблер “СЕТЬ” на пульте индикации выключен. Переключатель “ON-OFF” радиоэлектронного блока установите в положение “OFF”. Регулятор“SENSITIVITY”- в положение "MAX".

Вставьте вилку кабеля питания пульта индикации в сетевую розетку и включите тумблер “СЕТЬ” на пульте индикации, при этом должен загореться световой индикатор. Установите переключатель “ON-OFF” в положение «ON», при этом должен загореться световой индикатор на радиоэлектронном блоке. Выберите ориентацию датчиков таким образом, чтобы отсутствовал световой и звуковой сигналы на пульте индикации. Внесите в активную зону датчиков поочередно имитатор на расстояние 0,5 м от датчиков.

Если в обоих случаях на пульте индикации появляются звуковой и световой сигналы, то комплекс работоспособен и готов к работе.

Длина всех соединительных кабелей в данном режиме позволяет устанавливать радиоэлектронный блок над (сверху) контролируемым проходом. Установка комплекса в контролируемом проходе и дальнейшая работа с ним производится согласно служебной инструкции потребителя.

7.2 Работа комплекса в режиме досмотра помещений.

В режиме досмотра помещений используется один датчик ВИНС.464613.001 из универсального комплекта поставки.

Переключатель «ON-OFF» установите в положение "OFF". Регулятор “SENSITIVITY” установите в положение “MAX”. Вкрутите рукоятку датчика в резьбовое отверстие и соедините датчик ВЧ кабелями согласно цифровым обозначениям датчика и блока. Кабели ВЧ взаимозаменяемы, и отличаются цветом резиновых наконечников или номерами на металлических бирках. Подключите кабель питания с обратной стороны электронного блока. Закрепите электронный блок на ремень, повесьте его на плечо. Подберите нужную Вам длину ремня таким образом, чтобы не испытывать неудобства при ходьбе с подключенным головным телефоном. Вставьте головной телефон в гнездо “PHON” радиоэлектронного блока.

Вставьте вилку адаптера в сетевую розетку, после чего установите переключатель "ON-OFF” в положение "ON".

9

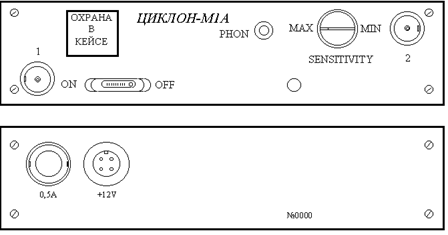

Рисунок 6.1 Радиоэлектронный блок

6.3. Датчик.

Датчик представляет собой приемоизлучающую антенную систему. Излучение (приём) осуществляется со стороны колпака датчика. С противоположной стороны расположены два разъема: излучающей антенны (маркировка “1”) и приемной антенны (маркировка “2”).

В центре экрана со стороны разъемов имеется резьбовое отверстие для крепления рукоятки. По углам экрана датчика имеются крепежные отверстия для установки датчиков в дверных проемах или в иных требуемых местах при использовании комплекса в режиме сторожевой функции.

10

6.4. Пульт индикации.

Пульт индикации используется при работе комплекса в режиме сторожевой функции. С помощью пульта осуществляются следующие функции:

-  подключение радиоэлектронного блока через пульт к сетевому напряжению;

-  дистанционное включение радиоэлектронного блока с помощью тумблера “СЕТЬ”, расположенного на лицевой панели пульта индикации, и световая индикация включения;

-  звуковая и световая индикация сигнала срабатывания, поступающая с радиоэлектронного блока.

На левой боковой поверхности пульта индикации расположены: разъем для подключения к пульту кабеля питания сетевого напряжения, розетка для подключения через переходник вилки адаптера кабеля питания радиоэлектронного блока, разъем для подключения индикаторного кабеля.

6.5 Имитатор.

Имитатор конструктивно выполнен в пластмассовом корпусе в виде шариковой ручки или фломастера и предназначен для проверки работоспособности комплекса после транспортировки или хранения. Конструкция имитатора позволяет разместить его в кармане одежды при имитации досмотра посетителей.

6.6 Трансформаторы.

Трансформаторы ВЧ1, ВЧ2 представляют собой отрезки коаксиальных линий с разъемами на концах и предназначены для согласования выхода генератора и входа приемника с антеннами при работе комплекса в сторожевом режиме.

11

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

7. ПОРЯДОК РАБОТЫ С КОМПЛЕКСОМ

7.1 Работа комплекса при выполнении сторожевой функции.

Комплекс собирается согласно рисунку 7.1, при этом кабели ВЧ, тройники и датчики взаимозаменяемы и не требуют специальной маркировки.



Рисунок 7.1
